Прошивка и настройка прошивки RRF

Как определить, поддерживает ли плата RRF-CAN

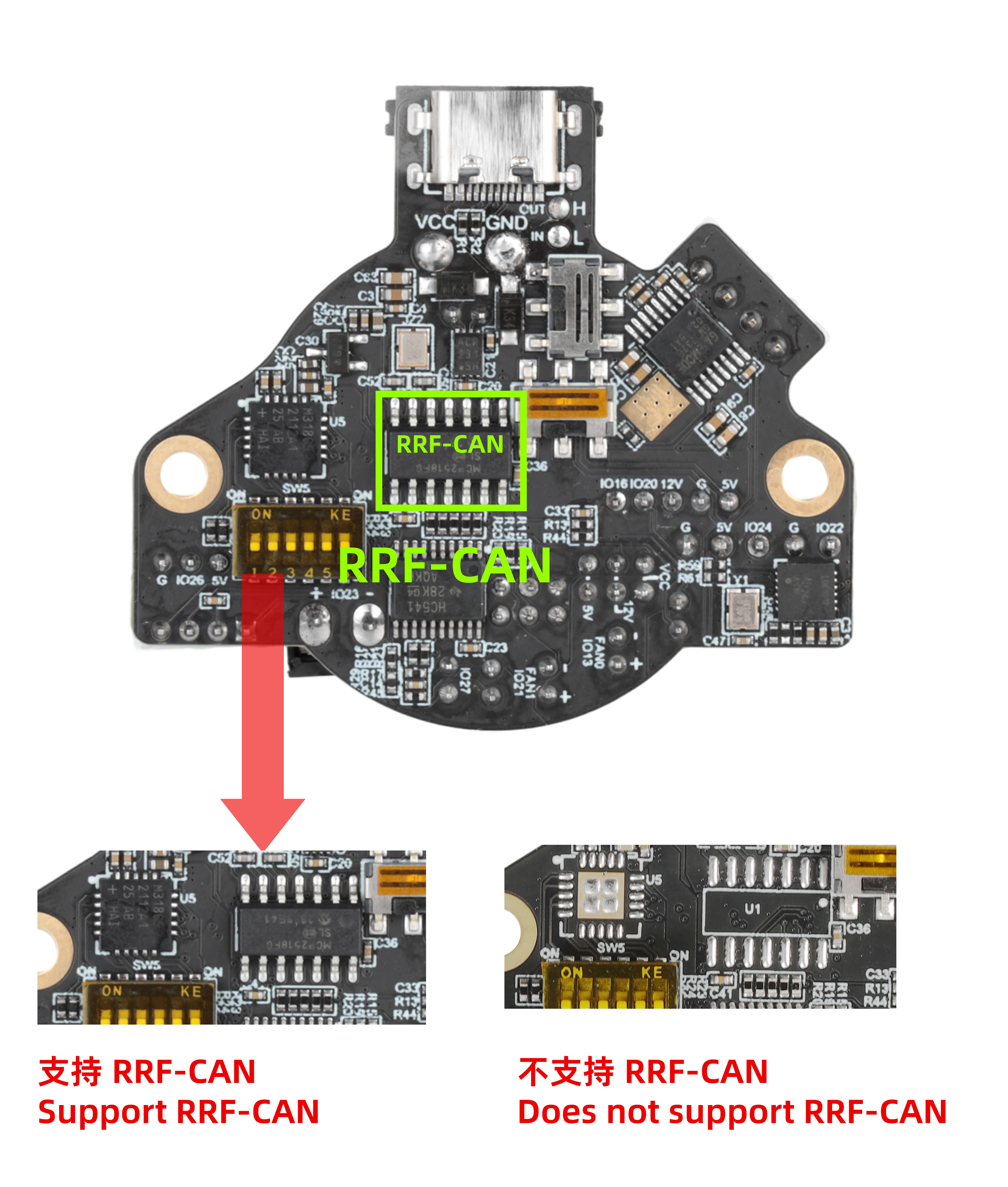

Некоторые комплектации SHT36 V3 поддерживают RRF-CAN. Вы можете определить поддержку, проверив наличие на плате микросхемы RRF-CAN (см. расположение на рисунке ниже).

Загрузка прошивки

Примечание о совместимости

Fly-SHT36 Max V3 поддерживает только прошивку версии 3.5.1 и выше.

Скачайте файл прошивки Duet3Firmware_SHT36MAX3.uf2:

• Стабильная версия: Ссылка для скачивания

Предупреждение о совпадении версий

Необходимо убедиться, что версия прошивки платы точно совпадает с версией прошивки подключаемой основной платы.

Вход в режим прошивки и завершение процесса

1. Вход в режим прошивки:

   • Полностью отключите питание платы.
   • Нажмите и удерживайте кнопку BOOT (расположение см. ниже). Одновременно подключите плату к компьютеру через кабель Type-C.


2. Выполнение прошивки:

   • На компьютере появится диск с именем RPI.
   • Перетащите скачанный файл .uf2 на этот диск, чтобы завершить прошивку.

Проверка подключения и настройка адреса

1. Проверка при включении

После включения питания принтера, проверьте плату:

• Индикаторы 3.3V, 5V и Power должны гореть постоянно.
• Светодиод состояния работы рядом с основным чипом сначала будет быстро мигать, а после установления соединения перейдет в режим мигания примерно раз в секунду.


2. Проверка связи

В консоли основной платы отправьте команду для проверки связи с платой (по умолчанию адрес 124):

M115 B124

Команда вернет информацию о прошивке платы.

3. Настройка CAN-адреса

Во избежание конфликтов, необходимо назначить уникальный адрес для каждой платы (рекомендуется начинать с 20).

• Назначение нового адреса (например, изменение адреса с 124 на 20):

  M952 B124 A20

• Перезагрузка для применения: отключите и снова включите питание, или отправьте команду M999 B124.
• Проверка нового адреса:

  M115 B20

• Несколько плат: включайте питание поочередно для каждой платы и повторите вышеуказанные шаги, назначив разные адреса (например, 21, 22...).

4. Настройка задержки запуска

Чтобы основная плата могла обнаружить все CAN-устройства, добавьте в начало файла config.g основной платы:

G4 S2 ; Ожидание запуска расширительных плат
