Подключение материнской платы
Схема разъемов
Описание интерфейса
Описание выводов (Pin)

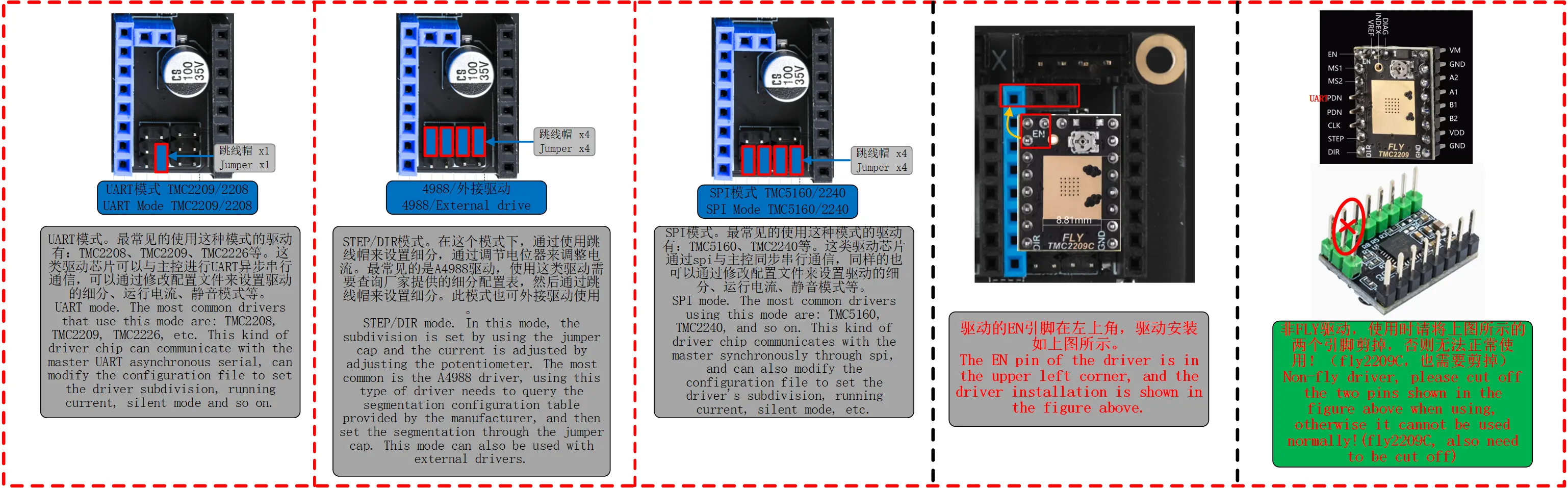

Переходник для драйверов материнской платы
- Модель STEP/DIR. В этом режиме настройка деления (细分) осуществляется с помощью перемычки, а регулировка тока производится с помощью потенциометра. Самые распространенные драйверы этого типа — A4988 и 8825 — требуют обращения к таблице деления производителя, чтобы установить деление с помощью перемычки.
- Модель UART. К наиболее распространенным драйверам этого режима относятся TMC2208, TMC2209, TMC2226 и другие. Эти драйверы могут взаимодействовать с основным контроллером через асинхронную последовательную связь UART, параметры драйвера (细分, рабочий ток, тихий режим и др.) можно настроить путем изменения конфигурационного файла.
- Модель SPI. К наиболее распространенным драйверам этого режима относятся TMC5160, TMC2130, TMC2240 и другие. Параметры драйвера (细分, рабочий ток, тихий режим и др.) также можно настроить через изменение конфигурационного файла.
Подключение материнской платы
Важно
Из-за высокого разрешения изображений просмотр веб-страницы может быть нечетким. Для более четкого просмотра наведите указатель мыши на схему подключения, щелкните правой кнопкой мыши и сохраните изображение на рабочий стол!
Примечание
Пины Super8 Pro аналогичны пинам Super8, поэтому здесь используется только схема подключения Super8 без дополнительных объяснений.
