메인보드 배선

인터페이스 그림

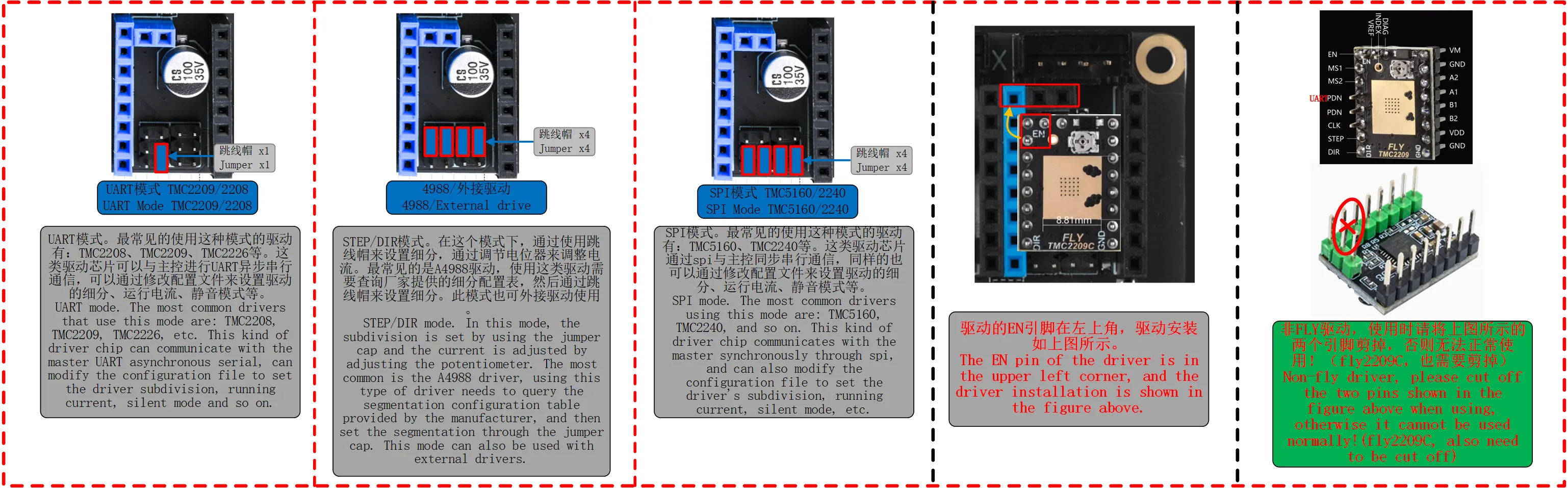

STEP/DIR 모드. 이 모드에서는 점퍼 캡을 사용하여 세분화를 설정하고, 포텐시미터를 조절하여 전류를 조정합니다. 가장 흔한 예로 A4988, 8825 드라이버는 제조사가 제공하는 세분화 설정표를 참조하여 점퍼 캡을 통해 세분화를 설정해야 합니다.
UART 모드. 이 모드를 가장 일반적으로 사용하는 드라이버들은 TMC2208, TMC2209, TMC2226 등입니다. 이러한 드라이버 칩은 주컨트롤러와 UART 비동기식 시리얼 통신을 할 수 있으며, 설정 파일을 수정하여 드라이버의 세분화, 작동 전류, 무음 모드 등을 설정할 수 있습니다.
SPI 모드. 이 모드를 가장 일반적으로 사용하는 드라이버들은 TMC5160, TMC2130, TMC2240 등입니다. 이러한 드라이버 칩도 설정 파일을 수정하여 드라이버의 세분화, 작동 전류, 무음 모드 등을 설정할 수 있습니다.

주의사항

이미지 해상도가 너무 높아 웹페이지에서 볼 때 명확하지 않습니다. 마우스 커서를 접선도 위에 올려놓고 오른쪽 클릭하여 이미지를 데스크톱으로 저장한 후 확인하세요!

경고

Super8 pro의 핀은 Super8과 동일하므로 여기서는 Super8의 접선도를 직접 참조하며 별도로 설명하지 않습니다.
