主板接线

接口图​

接口说明​

Pin脚说明​

电源接线​

  • 保险丝安装

驱动器安装​

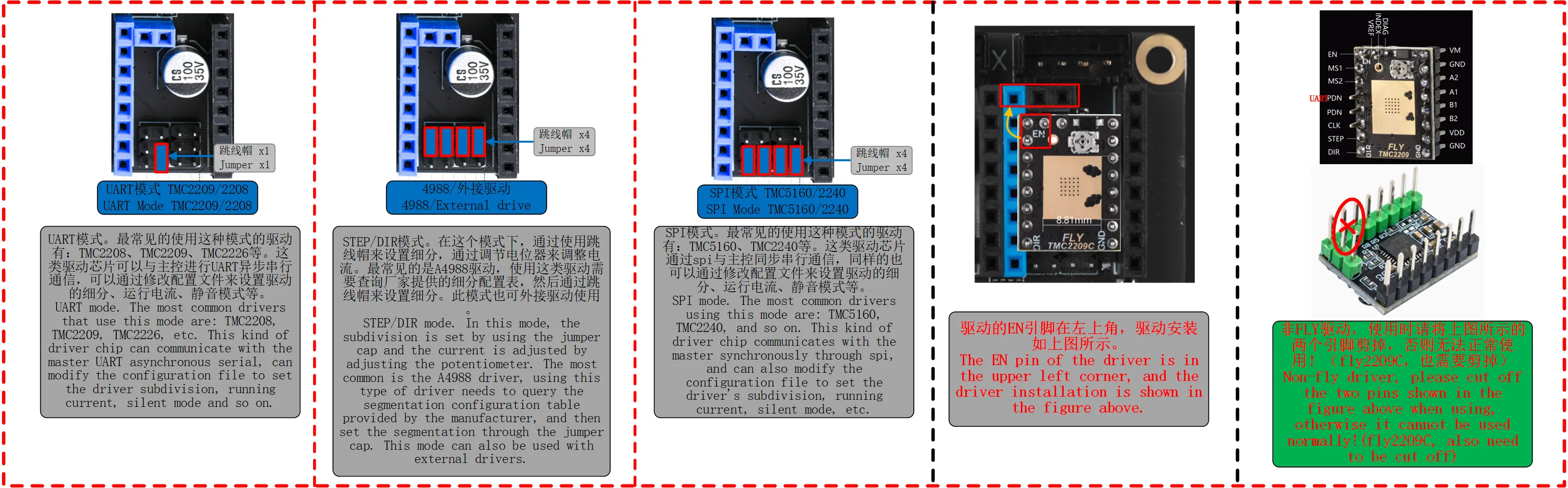

主板驱动跳线​

  • STEP/DIR模式。 在这个模式下，通过使用跳线帽来设置细分，通过调节电位器来调整电流。最常见的是A4988驱动，使用这类驱动需要查询厂家提供的细分配置表，然后通过跳线帽来设置细分。

  • UART模式。 最常见的使用这种模式的驱动有：TMC2208、TMC2209、TMC2226等。这类驱动芯片可以与主控进行UART异步串行通信，可以通过修改配置文件来设置驱动的细分、运行电流、静音模式等。

  • SPI模式。 最常见的使用这种模式的驱动有：TMC5160、TMC2230等。这类驱动芯片通过spi与主控同步串行通信，同样的也可以通过修改配置文件来设置驱动的细分、运行电流、静音模式等。

驱动的安装​

  • 驱动在安装前需要进行相应的检查，以免对驱动或主板造成损坏。

  • FLY驱动： 如果不使用无限位归零功能，请将拨码开关拨到1的位置；相反如果要使用无限位归零功能，请将拨码开关拨到ON的位置。

    dangereux
    • 注意！！！ 安装驱动模块时，一定要保证插入的方向正确，即EN引脚在左上角，否则会损坏驱动甚至主板！！！注意给驱动贴好散热片！！！

步进电机接线​

Information
  • 不管是哪个厂家生产的两相步进电机，它的最终出现方式对应的就是4根线。不管是什么颜色，什么黑，白，绿，黄好，对应的都是4根线。所以我们要把线进行分组，分成A,B两组来。
  • 对于两相四线步进电机来说，我们不需要知道哪个是A组哪个是B组，主要是确定是一组即可，在配置里面修改电机方向即可
  • 在3D打印机中，最常用的是两相四线步进电机，其原理如图所示。鉴别步进电机线序有两种方法：
    • 将任意两根相线连接，手拧电机轴，若产生明显阻力，则两根相线互为一组。反之，则不为一组，需测试另外的相线。
    • 使用万用表，调至通断档位，测试步进电机的任意两根相线，若相通，则为一组；反之，则不为一组，需测试另外的相线。

加热管接线​

热床接线​

  • 交流热床： 固态继电器在接线时，请注意输入和输出别接错了。

  • 直流热床： 板载MOS接直流热床时请注意使用功率，直流热床最大电流不能超过10A。如果超过10A，建议使用外接MOS模块来使用热床，否则可能会对主板造成不可逆的损伤。

测温热敏接线​

热敏类型介绍​

  • 热敏的接线方法如下图。热敏电阻的类型请咨询购买商家。

  • 如果为fly购买的（如下图所示），请将sensor_type 配置为：ATC Semitec 104GT-2

  • 如果为常规的NTC 100K（如下图所示），请将sensor_type 配置为：Generic 3950

主板热敏接线​

风扇接线​

  • 风扇接线

    prompt

    风扇电压选择。使用跳线帽短接对应电压的排针即可，选择方式如下图。注：图中黄色方框内的跳线方式均相同。 注意！！！选择错误的风扇电压可能会损坏风扇或者MOS模块。

    • MOS模块的安装（不分正反）。如下图
    • 风扇接线

限位开关接线​

  • 限位开关有常开（NO）和常闭（NC）两种。一般在3D打印机上，建议使用常闭（NC），这样在限位开关线路出现问题时，系统会及时报错，可以避免一些不必要的撞车，避免损坏打印机。

Super8的限位电压是可以通过更改短接电阻来更改电压的，可选3.3v、5v、12v，默认5V。默认电压已经能够满足大多数使用场景，无需修改，如需修改，请谨慎使用。

调平传感器接线​

金属接近开关接线​

  • VORON官方建议是使用欧姆龙Omron TL-Q5MC（之前官方推荐的是PL08N，两者原理一样，只是探测距离不一样）传感器来进行热床调平。接线方式如下图所示。

BL-Touch接线​

  • BL-touch一共有五根线，三根为第一组，负责传感器的供电和探针的收放，第二组为地线和信号线，输出限位信号。BL-touch接线时请仔细核对线序，错误的接线可能会永久性损坏传感器和主板！！！接线方法如下图所示。

Klicky接线​

  • Klicky为第三方的调平传感器，能够用极低的成本自己在家制作，且性能稳定，性价比高，推荐使用。接线方法如下图所示。

  • 项目地址：jlas1/Klicky-Probe

Voron Tap接线​

  • Tap是一种基于喷嘴的z探针，适用于V2和Trident打印机设计。整个工具头移动以触发光开关，精度比常规限位开关更好，可以使用几乎市面上所有的打印平台。

    note

    Voron Tap不建议接 24V ，某些版本使用 24V 有一定概率会导致Tap传感器烧坏，这并非Fly产品的问题，是Voron Tap的设计缺陷，请悉知！！！

    dangereux

    注意：5V和GND不能接反，否则会损坏Tap传感器甚至主板！！！

FLY-Mini12864 LCD接线​

  • 下图为FLY的mini12864的接线方式，其他厂家的屏幕请咨询相应厂家。Mini12864屏幕接接反，接错可能会导致上位机连不上MCU。如果使用mini12864屏幕之前可以正常连上主板的MCU，而使用mini12864后就连不上MCU了，请尝试拔出mini12864的接线！！！

连接到上位机​

  • 主板通过TypeC接口连接到上位机的USB口，也可以用过串口连接到上位机。这里只对前者做介绍。
