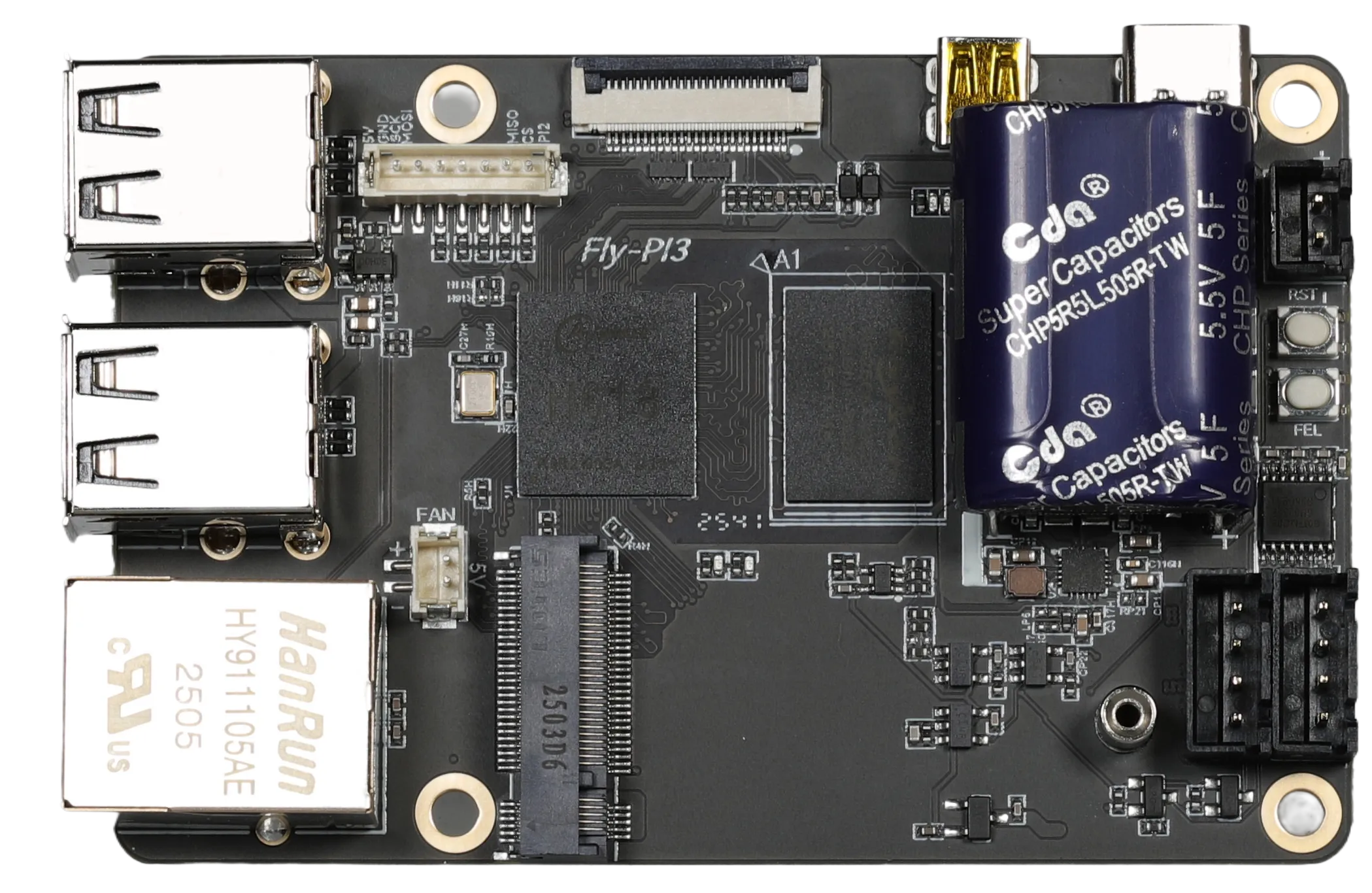

FLY-Pi V3 Верхний компьютер

FLY-Pi V3 — это стандартный верхний компьютер, совместимый по форм-фактору с Raspberry Pi, предназначенный для обеспечения стабильного и мощного вычислительного ядра для профессиональной 3D-печати. Он не только идеально заменяет Raspberry Pi, но и благодаря Глубоко оптимизированная система Klipper, промышленным интерфейсам и гибкой схеме расширения хранилища помогает вам открыть для себя более высокую скорость, точность и надежность печати.

Loading...

Ключевые преимущества​

  • Глубокая оптимизация, скачок производительности: Оснащен четырехъядерным процессором Allwinner H618, в систему предустановлена Глубокая кастомизация прошивок FlyOS и Klipper, что обеспечивает значительное повышение эффективности обработки и производительности печати по сравнению со стандартной версией.
  • Гибкое хранилище, настройка по требованию: На плате имеется специальный интерфейс M2WE, поддерживающий Модуль M2WE по индивидуальному заказу FLY (Wi-Fi/EMMC), что обеспечивает высокоскоростную загрузку системы.
  • из коробки, полная экосистема: В системе предварительно настроены все необходимые плагины, не требуется сложная отладка, что значительно сокращает время от установки до первой печати.
  • Промышленный уровень дизайна, стабильность и надёжность: Широкий диапазон питания 12-24В, защита от отключения питания, Выделенный интерфейс SPI для акселерометра — все это обеспечивает длительную стабильную работу.
  • Богатый интерфейс, расширение без забот: Множество выходов на дисплей, несколько последовательных портов, разъемы для SPI/RRF, удовлетворяющие потребности в подключении различных периферийных устройств.
  • Обновление одним нажатием, поддержка OTA: Поддержка обновления системы в один клик, без необходимости перепрошивки, что позволяет легко получать новые функции и исправления безопасности.

Информация о покупке и использовании​

Важно: о накопителе

FLY-Pi V3Поставляется без каких-либо накопителей (т.е. не включает модуль M2WE или карту Micro SD). Для нормальной работы устройства необходимо наличие хотя бы одного из следующих носителей:

  • Вариант первый (рекомендуемый): Приобретите фирменный модуль FLY M2WE, чтобы получить более высокую скорость отклика системы и надежность.
  • Вариант второй: Подготовьте карту Micro SD (TF) самостоятельно, емкость должна быть между 16GB-128GB.

Подробные технические характеристики продукта​

1. Основная система (SoC)​

  • CPU: Allwinner H618, 4 ядра, 64-бит Cortex-A53
  • GPU: Arm Mali-G31 MP2
  • Оперативная память: 1 ГБ DDR4

2. Хранение и расширение​

  • Внешнее хранилище: Поддержка карт Micro SD (TF) объёмом до 128 ГБ
  • Встроенный интерфейс расширения M2WE: Для подключения официального модуля FLY M2WE (Wi-Fi / eMMC).

3. Богатый набор интерфейсов​

  • Видеовыход:
    • Micro HDMI x 1
    • FPC-HDMI x 1 (спецификация соответствующего шлейфа: FPC гибкий шлейф-25P-обратный-0.5мм-1м; для стандартного разъёма Micro HDMI данный шлейф не требуется)
    • FPC-TFT x 1 (спецификация соответствующего шлейфа: FPC гибкий шлейф-16P-обратный-0.5мм-400мм; для FLY-Pi V3 обязательно используется 16P шлейф)
    • (Поддерживается подключение TFT-экрана и HDMI-экрана по одному кабелю, что обеспечивает более гибкое развёртывание)
  • USB и сеть:
    • Порт USB 2.0 x 4
    • Порт Ethernet 100M (Eth) x 1
  • Промышленные и расширительные интерфейсы:
    • UART x 1 (XH2.54-4P, можно использовать для подключения внешнего последовательного экрана)
    • Мультиплексированный интерфейс SPI/RRF (ZH1.5-7P) x 1 (возможно подключение датчиков, таких как ADXL345, или расширения RRF)
    • RS232 x 2 (XH2.54-4P, можно подключить плату инструментов RS232, при использовании обязательно общее заземление)

4. Управление питанием и энергопотреблением​

  • Входное напряжение: DC 12V-24V (через клемму питания XH2.54-2P) или 5V/2A и выше (через интерфейс Type-C), выбор одного из двух способов
  • Разъём для 5V вентилятора: ZH1.5-2P, обеспечивает постоянно включённый выход 5V (внимание: данный интерфейс не поддерживает ШИМ-регулирование скорости)
  • Функция защиты от отключения питания:
    • Поддержка функций продолжения печати после отключения питания и безопасного завершения работы при отключении питания.
    Описание конфигурации

    Данная функция требует настройки в системе для активации, по умолчанию на заводе отключена.

5. Система и программное обеспечение​

  • Операционная система: FlyOS-FAST (облегчённая система, оптимизированная для 3D-печати)
  • Основная прошивка: Глубоко оптимизированная прошивка Klipper & Нативная поддержка RRF
    • Описание оптимизации: Мы провели глубокую низкоуровневую оптимизацию и адаптацию на основе оригинального Klipper, что обеспечило значительное повышение эффективности обработки команд, планирования движения и производительности вычислений по сравнению с оригинальной версией, предоставляя вам более высокую скорость и точность печати.
  • Предустановленное программное обеспечение (готово к использованию):
    • Ключевые компоненты: Klipper, Moonraker
    • Веб-интерфейс: Mainsail, Fluidd (опционально, по умолчанию Fluidd)
    • Поддержка экранов и сенсорного управления: Поддержка FLY-TFT, HDMI, USB-экранов, KlipperScreen, FLY Screen и последовательных экранов; KlipperScreen и FLY Screen по умолчанию не активированы, при активации необходимо выбрать один из них и настроить в соответствии с типом экрана.
    • Поддержка камер: Поддержка USB-камер без драйверов, возможно использование Crowsnest (по умолчанию не активирован); в FLYOS-FAST v1.4.0 также доступен GoCam, Crowsnest и GoCam не могут быть активированы одновременно.
    • Плагины расширенных функций: Необходимые плагины, такие как input shaper и компенсация резонанса, уже предустановлены (numpy уже установлен, дополнительная настройка не требуется)

Важные замечания​

Предупреждение о конфликте интерфейсов

Экран TFT и интерфейс SPI-акселерометра нельзя использовать одновременно!

  • Физический конфликт: TFT-экран (через интерфейс FPC-TFT) и мультиплексируемый интерфейс SPI/RRF (ZH1.5-7P) аппаратно используют один и тот же набор ресурсов SPI.
  • Последствия: При одновременном подключении это приведет к Экран отображается некорректно и Данные измерений акселерометра严重 недостоверны.
  • Решение: При использовании обязательно подключайте только одно из них.
Предупреждение об интерфейсе M2WE

Частный протокол, строго запрещено подключать не-FLY устройства!

  • Встроенный интерфейс расширения M2WE является Частный протокол FLY, его физические и электрические характеристики являются специальными.
  • Поддерживается только подключение официального модуля FLY M2WE(для расширения функций Wi-Fi или eMMC-накопителя).
  • Категорически запрещено подключать любые стандартные или неофициальные устройства M.2, в противном случае это приведет к неизбежно приводит к необратимому аппаратному повреждению материнской платы.
О функции Wi-Fi

FLY-Pi V3 не имеет встроенного модуля Wi-Fi.

Для использования Wi-Fi у вас есть два варианта:

  1. Рекомендуемое решение: Приобретите и используйте официальный M2WE Wi-Fi модуль от FLY.
  2. Альтернативный вариант: Используйте Универсальный USB Wi-Fi модуль, но обязательно убедитесь, что он Поддерживает Linux и не требует драйверов, для обеспечения совместимости.
