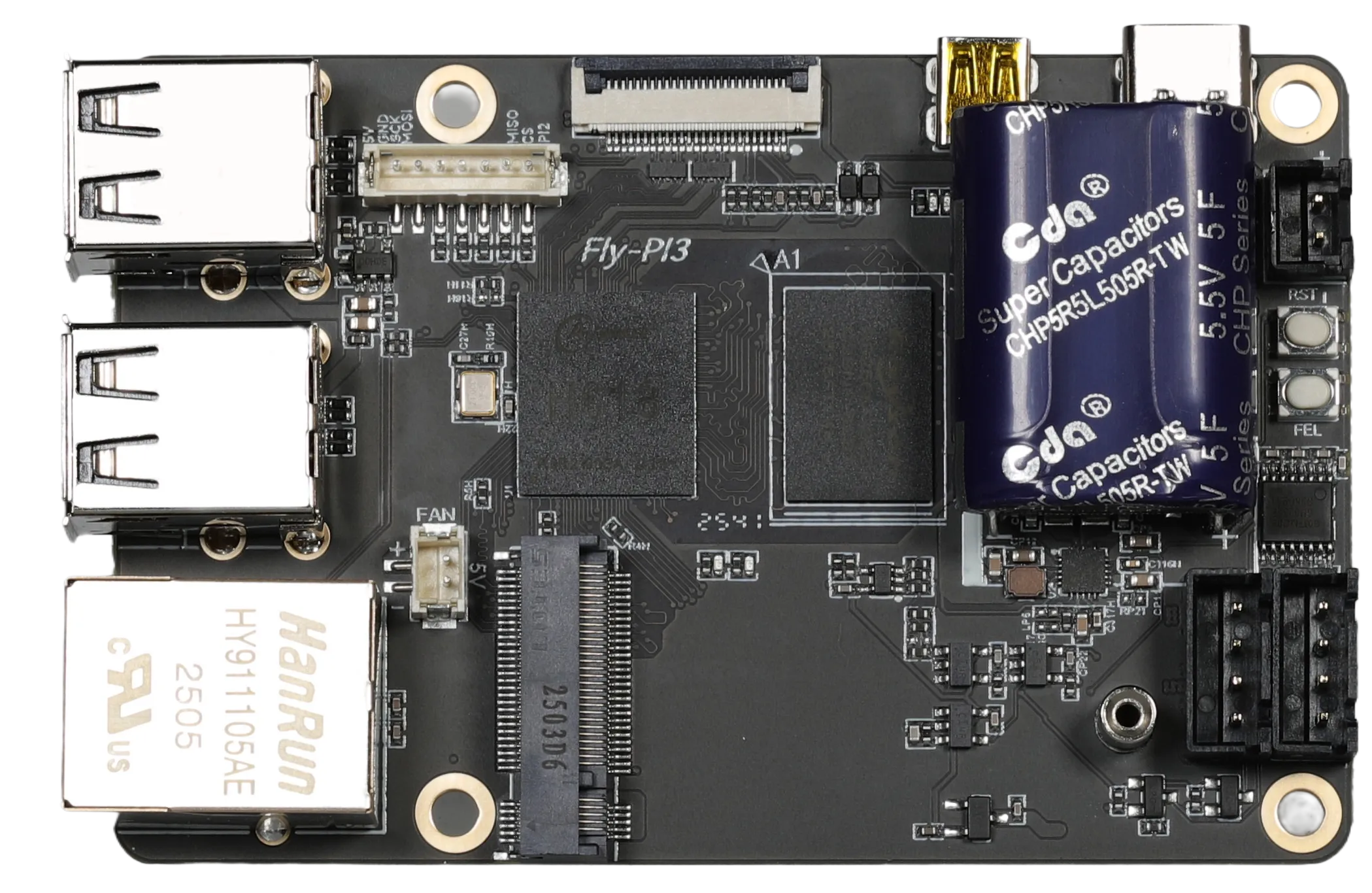

FLY-Pi V3 ホスト基板

FLY-Pi V3 は、外観が Raspberry Pi と互換性のある標準サイズのホスト基板で、プロフェッショナルグレードの3Dプリントに安定性と強力な計算能力を提供することを目的としています。Raspberry Pi の完璧な代替品となるだけでなく、深く最適化されたKlipperシステム、産業用インターフェース、柔軟なストレージ拡張ソリューションにより、より高速で、より高精度で、より信頼性の高いプリント体験を実現します。

Loading...

主な特長​

  • 深度最適化、性能が飛躍的に向上 : 全志H618クアッドコアプロセッサを搭載し、システムには深くカスタマイズされたFlyOS & Klipperファームウェアがプリインストールされており、処理効率とプリント性能がオリジナルバージョンと比較して大幅に向上しています。
  • ストレージは柔軟で、必要に応じて構成可能 : ボード上に専用の M2WE インターフェースを搭載し、FLYカスタムM2WEモジュール(Wi-Fi/EMMC) をサポートし、高速なシステム起動オプションを提供します。
  • すぐに使えて、エコシステムも充実 : 必要なプラグインはすべてシステムにプリインストールされており、複雑なデバッグは不要で、インストールから初回プリントまでの時間を大幅に短縮します。
  • 産業級の設計、安定かつ信頼性が高い : 12-24Vの広範囲電圧対応電源、シャットダウン保護、専用SPI加速度計インターフェースを備え、長時間の安定動作を保証します。
  • インターフェース豊富、拡張も安心 : 複数のディスプレイ出力、複数のシリアルポート、SPI/RRF 共用インターフェースを備え、様々な周辺機器の接続ニーズに対応します。
  • ワンクリック更新、OTA対応 : ワンタッチでのシステムアップデートに対応し、システムの再書き込みなしで最新機能とセキュリティパッチを簡単に取得できます。

購入と使用上の注意​

重要：ストレージについて

FLY-Pi V3には工場出荷時には、いかなる記憶装置も付属していません(つまりM2WEモジュールやmicroSDカードカードは含まれません)。デバイスを正常に動作させるには、以下のストレージメディアのうち少なくとも1つを構成する必要があります。

  • オプション1（推奨）:FLY純正のM2WEモジュールを購入し、より高速なシステム応答速度と高い信頼性を実現します。
  • オプション2:ご自身で Micro SD (TF) カードを準備してください。容量は16GB-128GBの間である必要があります。

製品詳細仕様​

1. コアシステム (SoC)​

  • CPU: Allwinner H618、4コア 64ビット Cortex-A53
  • GPU: Arm Mali-G31 MP2
  • メモリ: 1GB DDR4

2. ストレージと拡張​

  • 外部ストレージ: 最大128GB Micro SDカード(TFカード)対応
  • オンボード M2WE 拡張インターフェース: 公式 FLY M2WE モジュール(Wi-Fi / eMMC)接続用。

3. 豊富なインターフェース​

  • ディスプレイ出力:
    • Micro HDMI x 1
    • FPC-HDMI x 1 (対応ケーブル仕様:FPC フレキシブルケーブル-25P-逆方向-0.5mm-1m;標準 Micro HDMI インターフェースにはこのケーブルは不要)
    • FPC-TFT x 1 (対応ケーブル仕様:FPC フレキシブルケーブル-16P-逆方向-0.5mm-400mm;FLY-Pi V3 は必ず 16P ケーブルを使用してください)
    • (TFT スクリーンと HDMI スクリーンの一本接続に対応、より柔軟な配置が可能)
  • USB とネットワーク:
    • USB 2.0 ポート x 4
    • 100M イーサネットポート (Eth) x 1
  • 産業用・拡張インターフェース:
    • UART x 1 (XH2.54-4P、外部シリアルスクリーン接続用)
    • SPI/RRF 複合インターフェース (ZH1.5-7P) x 1 (ADXL345 などのセンサーや RRF 拡張を接続可能)
    • RS232 x 2 (XH2.54-4P、RS232 ツールボードを接続可能、使用時は必ずグランドを共通にしてください)

4. 電源と消費電力管理​

  • 入力電圧: DC 12V-24V (XH2.54-2P 電源端子経由) または 5V/2A以上 (Type-C インターフェース経由)、2つの方式から1つを選択
  • 5Vファンインターフェース: ZH1.5-2P、常時オン5V電源出力を提供 (注意:このインターフェースはPWM速度制御に対応していません)
  • 停電保護機能:
    • 停電時印刷継続 と 安全停電シャットダウン 機能に対応。
    設定説明

    この機能はシステム内で設定して有効にする必要があり、工場出荷時のデフォルトはすべて無効です。

5. システムとソフトウェア​

  • オペレーティングシステム: FlyOS-FAST (3Dプリンティング専用に最適化された軽量システム)
  • コアファームウェア: 深く最適化された Klipper ファームウェア & RRF ネイティブ対応
    • 最適化説明: 当社はオリジナルの Klipper をベースに深い低レイヤー最適化と適応を行い、命令処理効率、モーションプランニング、演算性能においてオリジナル版と比較して大幅な向上を実現し、より究極の印刷速度と精度をお届けします。
  • プリインストールソフトウェア (すぐに使える):
    • コアコンポーネント: Klipper, Moonraker
    • Webインターフェース: Mainsail, Fluidd (オプション、デフォルトはFluidd)
    • スクリーンとタッチサポート: FLY-TFT、HDMI、USB スクリーン、KlipperScreen、FLY Screen、シリアルスクリーンに対応；KlipperScreen と FLY Screen はデフォルトで無効、有効にする場合はいずれかを選択し、スクリーンタイプに応じて設定してください。
    • カメラサポート: ドライバ不要の USB カメラに対応、Crowsnest を使用可能(デフォルトでは無効)；FLYOS-FAST v1.4.0 では GoCam も選択可能、Crowsnest と GoCam は同時に有効にできません。
    • 高度な機能プラグイン: 入力シェイピング、共振補償などの必須プラグインはプリセット済み (numpy プリインストール済み、追加設定不要)

重要な注意事項​

インターフェース競合に関する警告

TFTスクリーンとSPI加速度計のインターフェースは同時に使用できません！

  • 物理衝突:TFTスクリーン(FPC-TFTインターフェース経由)と SPI/RRF 共用インターフェース (ZH1.5-7P) は、ハードウェア上で同じ SPI リソースを共有します。
  • 結果:同時に接続すると、画面表示の異常と加速度計の測定データが大きく不正確であるが発生します。
  • 解決策:使用時は必ずどちらか一方のみを接続してください。
M2WE インターフェースに関する警告

プライベートプロトコル、FLY以外のデバイスへの接続は厳禁！

  • ボード上の M2WE 拡張インターフェースは FLYプライベートプロトコル であり、物理的および電気的仕様は両方ともカスタム仕様です。
  • 公式が提供するFLY M2WEモジュールのみ接続をサポートしています(Wi-Fi または eMMC ストレージ機能の拡張用)。
  • 標準的または非公式のM.2デバイスへの接続は絶対に禁止です。そうしないと必然的にマザーボードの恒久的なハードウェア損傷を引き起こす。
Wi-Fi 機能について

FLY-Pi V3 にはオンボードWi-Fi機能はありません。

Wi-Fi を使用する場合、選択肢は2つあります。

  1. 推奨案:FLY 公式の M2WE Wi-Fiモジュール を購入して使用します。
  2. 代替案:汎用USB Wi-Fiモジュールを使用しますが、互換性を保証するために、そのLinux システムをサポートし、ドライバー不要を必ず確認してください。
