FLY-Pi V3

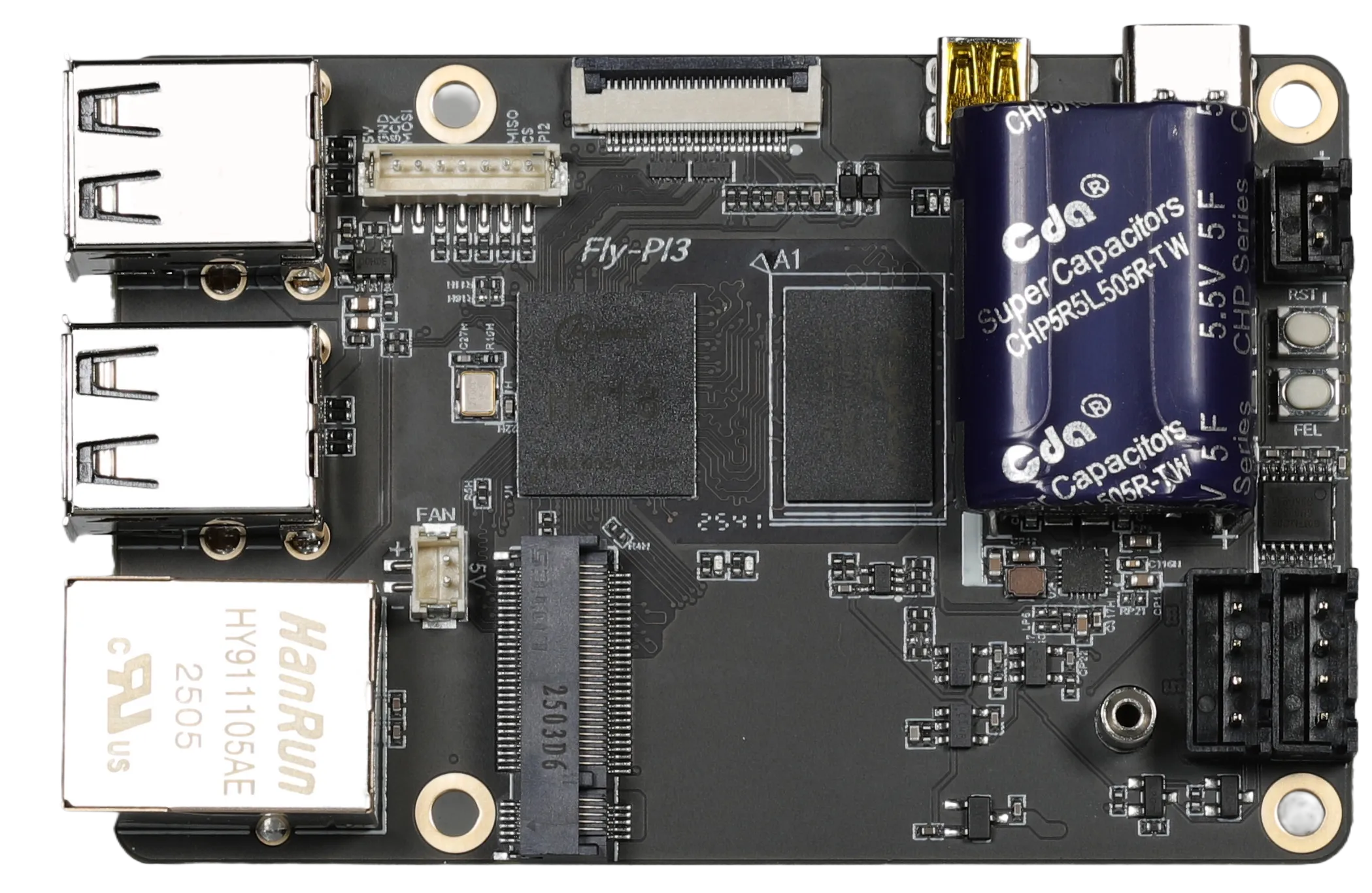

Le FLY-Pi V3 est un ordinateur hôte au format standard, compatible avec le Raspberry Pi, conçu pour fournir un cœur de calcul puissant et stable pour l'impression 3D professionnelle. Il ne remplace pas seulement parfaitement le Raspberry Pi, mais grâce à ses Système Klipper profondément optimisé, ses interfaces de qualité industrielle et ses options de stockage extensibles flexibles, il vous permet de débloquer une expérience d'impression plus rapide, plus précise et plus fiable.

Loading...

Points forts​

  • Optimisation approfondie, performances décuplées : Équipé du processeur quadricœur Allwinner H618, le système est préinstallé avec FlyOS & Klipper firmware profondément personnalisés, offrant des améliorations significatives en termes d'efficacité de traitement et de performances d'impression par rapport à la version d'origine.
  • Stockage flexible, configuration à la demande : Interface M2WE dédiée intégrée, prend en charge Module M2WE personnalisé FLY (Wi-Fi/EMMC), vous offrant une option de démarrage système à haute vitesse.
  • Prêt à l'emploi, écosystème complet : Tous les plugins essentiels sont préconfigurés dans le système, éliminant le besoin de débogage complexe et réduisant considérablement le temps entre l'installation et la première impression.
  • Conception de qualité industrielle, fiable et stable : Alimentation large 12-24V, protection d'arrêt en cas de coupure de courant, Interface SPI dédié à l'accéléromètre, garantissant un fonctionnement stable à long terme.
  • Interface riche, extension sans souci : Sorties multi-affichage, ports série multiples, interface multiplexée SPI/RRF, répondant aux besoins de connexion de divers périphériques.
  • Mise à jour en un clic, prise en charge OTA : Prend en charge la mise à jour du système en un clic, sans avoir à réinstaller le système, pour obtenir facilement les dernières fonctionnalités et correctifs de sécurité.

Avis d'achat et d'utilisation​

Important : À propos du stockage

Le FLY-Pi V3Livré sans aucun dispositif de stockage(c'est-à-dire sans module M2WE ni carte Micro SD). Vous devez configurer au moins un des supports de stockage suivants pour que l'appareil fonctionne correctement :

  • Option 1 (recommandé): Achetez le module M2WE personnalisé FLY pour une vitesse de réponse système plus rapide et une fiabilité accrue.
  • Option deux: Préparez votre propre carte Micro SD (TF), la capacité doit être comprise entre 16GB-128GB.

Spécifications détaillées du produit​

1. Système central (SoC)​

  • CPU : Allwinner H618, 4 cœurs 64 bits Cortex-A53
  • GPU : Arm Mali-G31 MP2
  • Mémoire vive : 1 Go DDR4

2. Stockage et extension​

  • Stockage externe : Prise en charge jusqu'à 128 Go de carte Micro SD (carte TF)
  • Interface d'extension M2WE embarquée : Pour connecter le module officiel FLY M2WE (Wi-Fi / eMMC).

3. Interfaces riches​

  • Sortie d'affichage :
    • Micro HDMI x 1
    • FPC-HDMI x 1 (spécification du câble associé : Câble souple FPC-25P-inversé-0,5mm-1 mètre ; l'interface Micro HDMI standard ne nécessite pas ce câble)
    • FPC-TFT x 1 (spécification du câble associé : Câble souple FPC-16P-inversé-0,5mm-400mm ; FLY-Pi V3 doit obligatoirement utiliser un câble 16P)
    • (Prend en charge la connexion en un seul câble entre écran TFT et écran HDMI, pour un déploiement plus flexible)
  • USB et réseau :
    • Port USB 2.0 x 4
    • Port Ethernet 100M (Eth) x 1
  • Interfaces industrielles et d'extension :
    • UART x 1 (XH2.54-4P, utilisable pour connecter un écran série externe)
    • Interface multiplexée SPI/RRF (ZH1.5-7P) x 1 (peut connecter des capteurs tels que l'ADXL345 ou une extension RRF)
    • RS232 x 2 (XH2.54-4P, peut connecter une carte outil RS232, mise à la terre commune obligatoire lors de l'utilisation)

4. Alimentation et gestion de la consommation​

  • Tension d'entrée : DC 12V-24V (via le bornier d'alimentation XH2.54-2P) ou 5V/2A et plus (via l'interface Type-C), choisir l'un des deux modes
  • Interface ventilateur 5V : ZH1.5-2P, fournit une sortie d'alimentation 5V permanente (attention : cette interface ne prend pas en charge la régulation PWM)
  • Fonction de protection contre les coupures de courant :
    • Prend en charge les fonctions de reprise d'impression après coupure et d'arrêt sécurisé sur coupure d'alimentation.
    Instructions de configuration

    Cette fonction doit être configurée dans le système pour être activée ; elle est désactivée par défaut en sortie d'usine.

5. Système et logiciels​

  • Système d'exploitation : FlyOS-FAST (système léger optimisé pour l'impression 3D)
  • Micrologiciel principal : Micrologiciel Klipper profondément optimisé & prise en charge native de RRF
    • Notes d'optimisation : Nous avons effectué des optimisations et adaptations approfondies au niveau basé sur le Klipper natif, offrant une amélioration significative de l'efficacité de traitement des instructions, de la planification des mouvements et des performances de calcul par rapport à la version originale, pour vous offrir une vitesse et une précision d'impression encore plus extrêmes.
  • Logiciels préinstallés (prêts à l'emploi) :
    • Composants principaux : Klipper, Moonraker
    • Interface Web : Mainsail, Fluidd (optionnel, Fluidd par défaut)
    • Prise en charge écran et tactile : Prend en charge les écrans FLY-TFT, HDMI, USB, KlipperScreen, FLY Screen et écran série ; KlipperScreen et FLY Screen ne sont pas activés par défaut ; lors de l'activation, choisir l'un des deux et configurer selon le type d'écran.
    • Prise en charge caméra : Prend en charge les caméras USB sans pilote, peut utiliser Crowsnest (non activé par défaut) ; FLYOS-FAST v1.4.0 peut également choisir GoCam, Crowsnest et GoCam ne peuvent pas être activés simultanément.
    • Plugins de fonctions avancées : Les plugins essentiels tels que l'Input Shaping et la compensation de résonance sont préinstallés (numpy déjà installé, aucune configuration supplémentaire nécessaire)

Précautions importantes​

Avertissement de conflit d'interfaces

L'interface de l'écran TFT et de l'accéléromètre SPI ne peuvent pas être utilisés simultanément !

  • Conflit physique:L'écran TFT (via l'interface FPC-TFT) et l'interface multiplexée SPI/RRF (ZH1.5-7P) partagent le même ensemble de ressources SPI au niveau matériel.
  • Conséquences:Si les deux sont connectés simultanément, cela entraînera Affichage anormal de l'écran et Les données de mesure de l'accéléromètre sont gravement inexactes.
  • Solution:Veuillez vous assurer de ne connecter qu'un seul d'entre eux lors de l'utilisation.
Avertissement sur l'interface M2WE

Protocole privé, connexion stricte interdite aux équipements non FLY !

  • L'interface d'extension M2WE intégrée est de type Protocole privé FLY, avec des spécifications physiques et électriques personnalisées.
  • Seuls les modules FLY M2WE fournis officiellement sont pris en charge(pour étendre la fonctionnalité Wi-Fi ou de stockage eMMC).
  • Interdiction absolue de connecter tout appareil M.2 standard ou non officiel, sinon cela entraînera inévitablement des dommages matériels permanents à la carte mère.
À propos de la fonctionnalité Wi-Fi

La FLY-Pi V3 ne dispose pas de fonction Wi-Fi intégrée.

Pour utiliser le Wi-Fi, vous avez deux options :

  1. Recommandation: Achetez et utilisez le Module Wi-Fi M2WE officiel de FLY.
  2. Alternatives: Utilisez un Module Wi-Fi USB universel, mais assurez-vous qu'il Prend en charge les systèmes Linux et sans pilote, pour garantir la compatibilité.
