Модуль безопасного выключения FLY-KPPM — это модуль безопасности, разработанный специально для таких плат, как Raspberry Pi, предназначенный для предотвращения потери данных из-за отключения электроэнергии. Используя передовые технологии, при отключении электроэнергии он автоматически переключается на питание от конденсатора, обеспечивая стабильную работу платы в течение 15 секунд при отключении питания, что гарантирует эффективное сохранение данных. Компактный, удобный, простой в установке.

Loading...

Меры предосторожности​

Важно

Входное питание поддерживает только DC12-24V. При подключении обращайте внимание на полярность. Все работы по подключению должны проводиться при отключенном питании. Убедитесь в правильности подключения перед подачей питания; за ущерб, вызванный неправильным подключением, наша компания ответственности не несет.

Важно

+5V на разъеме 5V OUT является выходом аварийного питания и не предназначен для обычного использования. Для питания верхнего компьютера используйте USB-OUT или SIG/IO.

Важно

При использовании с модулем безопасного выключения необходимо питание 12В-24В. Для обеспечения нормальной работы модуля выходное напряжение 5В на плате модуля безопасного выключения не должно быть ниже 4.9В, иначе модуль безопасного выключения будет получать питание через внутреннее повышение напряжения, и конденсатор будет постоянно находиться в состоянии зарядки, что приведет к непрерывному нагреву модуля.

Описание содержимого экрана​

Описание содержимого экранаОписание левой частиПараметр справаОписание правой части
IN:Входное напряжениеOUT:Выходное напряжение
CA:Общее напряжение конденсатораOI:Ток нагрузки на выходе
C1:Напряжение конденсатора C1C2:Напряжение конденсатора C2
Temp:Температура модуля безопасного выключенияE:Индикация состояния, смотрите ниже
Отображаемое содержимоеОписание состояния
Ready!Нормальный запуск
IN LOW!Низкое входное напряжение
IN OVR!Слишком высокий выходной ток
OV LOE!Слишком низкое выходное напряжение
OV OVRСлишком высокий выходной ток
TP OVR!Слишком высокая температура
NONEНеизвестная ошибка
R: XX SecЕсли отключение и повторное включение питания произошло в течение 10 секунд, отобразится это сообщение. После окончания обратного отсчета верхний компьютер перезагрузится.

Описание выводов​

  • OUT-RST Сброс

  • OUT-PDN Выключение

  • IN-PIN

    По умолчанию подтянут к высокому уровню. При включении модуль автоматически проверяет время последнего отключения. Если время отключения меньше 10 секунд, он подождет до 10 секунд и автоматически один раз переключит выход 5V (чтобы обеспечить завершение работы верхнего компьютера и возможность его повторного запуска). Если подключить к GND, функция автоматического обнаружения времени отключения будет отключена.

Loading...

Руководство по использованию с верхним компьютером FLY​

Информация

Подходит только для FLY-Pi, FLY-Pi-V2, FLY-C8 В системе FAST встроено, установка не требуется

Для верхнего компьютера FLY необходимо выполнить следующие команды через SSH:

sudo curl -kfSL --progress-bar https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt

Перезагрузите систему:

sudo reboot

Руководство по подключению верхнего компьютера FLY​

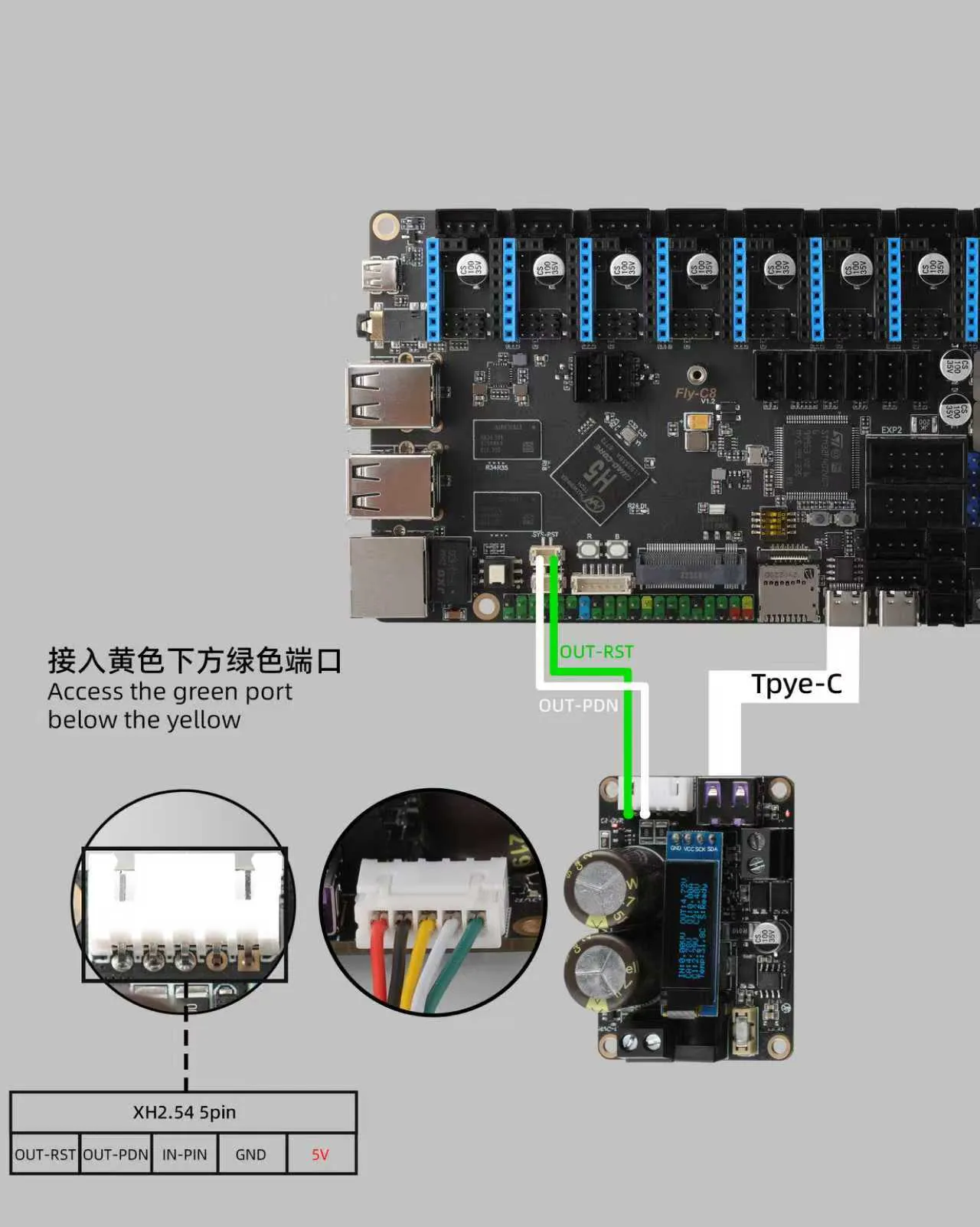

  • Подключение FLY-C8 V1.2
Loading...

Руководство по использованию с верхним компьютером Raspberry Pi​

Действия для Raspberry Pi аналогичны вышеописанным. Для Raspberry Pi необходимо вставить SD-карту с образом системы в компьютер, добавить строку dtoverlay=gpio-shutdown,gpio_pin=21 в файл config.txt, затем сохранить и выйти.

Loading...
  • Подключение Raspberry Pi по 5V
Loading...
