KPPM 사용법

FLY-KPPM 설치형 전원 차단 모듈은 라즈베리파이 등의 개발 보드를 대상으로 설계된 안전 모듈로, 정전으로 인한 데이터 손실을 방지하기 위한 것입니다. 첨단 기술을 적용하여 정전 시 자동으로 커패시터 전원으로 전환되어 개발 보드가 정전 상태에서도 안정적으로 15초 동안 작동하여 데이터가 안전하게 저장될 수 있도록 보장합니다. 소형이며 설치가 간편합니다.

주의사항

참고 사항

입력 전원은 DC12-24V만 지원되며, 배선 시 극성을 정확히 구분해야 하며, 배선 작업은 반드시 전원 차단 상태에서 진행해야 합니다. 배선이 완료된 후 이상이 없는지 확인해야 전원을 켤 수 있습니다. 잘못된 배선으로 인한 손해에 대해서는 책임지지 않습니다.

참고 사항

5V OUT 소켓의 +5V는 비상 전원 출력이며 일반적인 전원 공급용으로 사용하지 마세요. 호스트 컴퓨터에 전원을 공급할 때는 USB-OUT 또는 SIG/IO를 사용해야 합니다.

참고 사항

안전한 전원 차단 모듈과 함께 사용할 때는 12V-24V 전원 공급을 사용해야 하며, 모듈이 정상적으로 작동하도록 하기 위해 안전한 전원 차단 모듈의 5V 출력 전압이 4.9V 이하로 떨어지지 않도록 해야 합니다. 그렇지 않으면 안전한 전원 차단 모듈이 내부에서 부스트 회로를 통해 전원을 취득하게 되며 커패시터는 계속 충전 상태가 되어 모듈이 지속적으로 발열하게 됩니다.

화면 표시 내용 설명

화면 표시 설명	왼쪽 설명	오른쪽 파라미터	오른쪽 설명
`IN:`	입력 전압	`OUT:`	출력 전압
`CA:`	커패시터 전체 전압	`OI:`	출력 부하 전류
`C1:`	C1 커패시터 전압	`C2:`	C2 커패시터 전압
`Temp:`	안전 전원 차단 모듈 온도	`E:`	상태 안내, 아래 참조

표시 내용	상태 설명
`Ready!`	정상 부팅
`IN LOW!`	입력 전압이 낮음
`IN OVR!`	출력 전류 과다
`OV LOE!`	출력 전압이 낮음
`OV OVR`	출력 전류 과다
`TP OVR!`	온도 과다
`NONE`	알 수 없는 오류
`R: XX Sec`	10초 이내에 전원이 끊겼다가 다시 연결되면 이 메시지가 표시됩니다. 타이머가 끝나면 호스트 컴퓨터가 재시작됩니다.

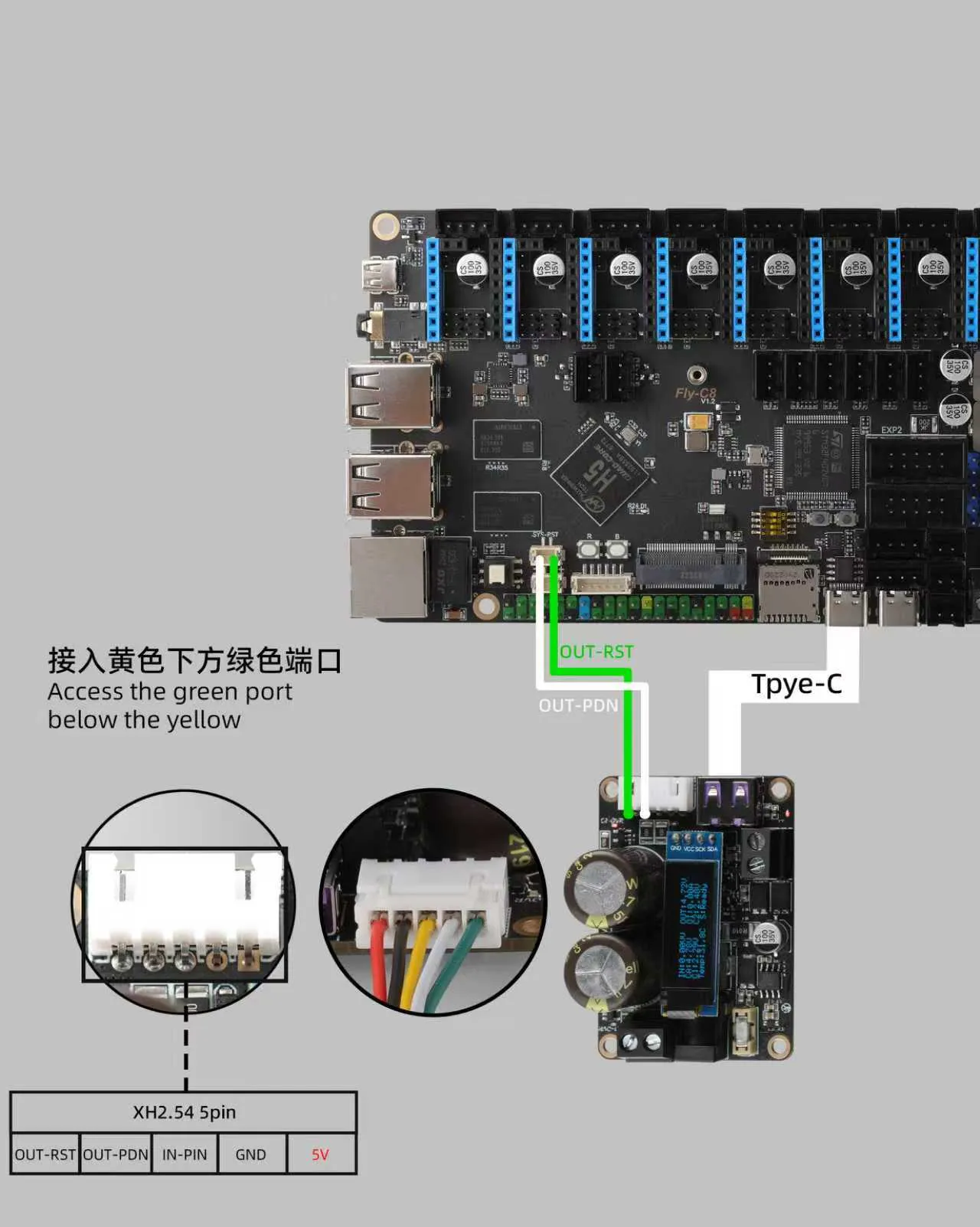

핀 설명

OUT-RST 리셋
OUT-PDN 전원 차단
IN-PIN

기본값으로 하이로 설정되며, 모듈에 전원을 켜면 마지막으로 전원이 꺼진 시간을 자동으로 감지합니다. 전원 차단 시간이 10초 미만인 경우 10초가 될 때까지 기다린 후 5V 출력을 자동으로 한 번 켰다가 끕니다 (호스트 컴퓨터가 완전히 종료되고 다시 재시작할 수 있도록 보장하기 위함). GND에 연결하면 자동 감지 기능이 비활성화됩니다.

FLY 호스트 컴퓨터 사용법

정보

FLY-Pi, FLY-Pi-V2, FLY-C8에만 해당됩니다. FAST 시스템은 별도 설치 없이 사용할 수 있습니다.

FLY 호스트 컴퓨터는 SSH를 통해 아래 명령어를 실행해야 합니다.

sudo curl -kfSL --progress-bar https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt
