FLY-Pi V3 상위 컴퓨터

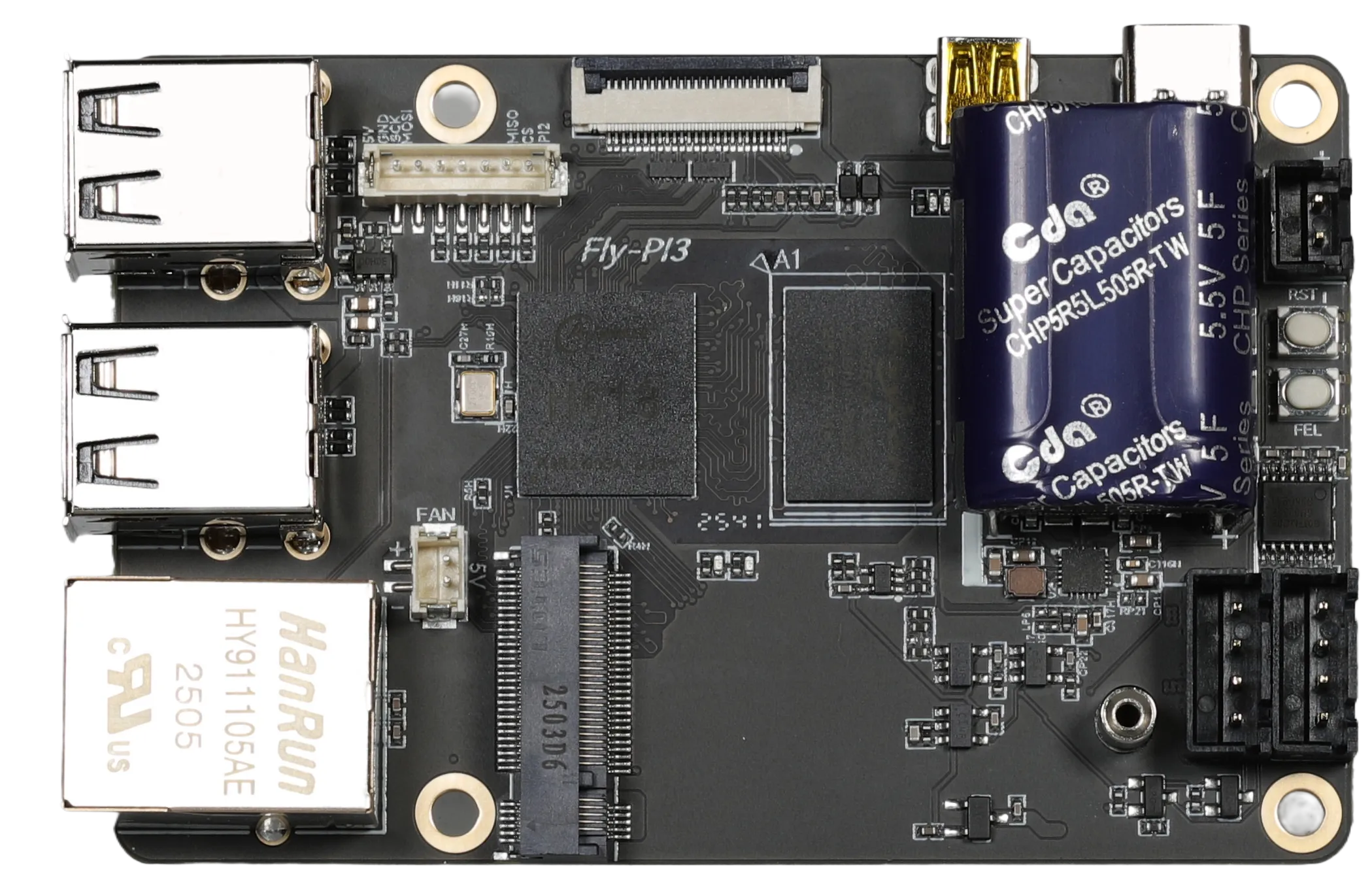

FLY-Pi V3는 라즈베리 파이와 외형이 호환되는 표준 사이즈 상위 컴퓨터로, 전문가용 3D 프린팅에 안정적이고 강력한 컴퓨팅 코어를 제공하기 위해 설계되었습니다. 라즈베리 파이를 완벽하게 대체할 수 있을 뿐만 아니라, 심층 최적화된 Klipper 시스템, 산업용 인터페이스 및 유연한 저장 장치 확장 솔루션을 통해 더 빠르고, 더 정밀하며, 더 안정적인 프린팅 경험을 제공합니다.

Loading...

핵심 장점​

  • 심층 최적화, 성능 대폭 향상: 올위너(Allwinner) H618 쿼드 코어 프로세서를 탑재했으며, 시스템에는 FlyOS 및 Klipper 펌웨어의 심층 맞춤 설정이(가) 사전 설치되어 있어 처리 효율과 프린팅 성능이 기본 버전에 비해 크게 향상되었습니다.
  • 스토리지 유연성, 필요에 따른 구성: 전용 M2WE 인터페이스가 내장되어 있어 FLY 맞춤형 M2WE 모듈(Wi-Fi/EMMC)를 지원하며, 고속 시스템 부팅 옵션을 제공합니다.
  • 바로 사용 가능, 생태계 완비: 시스템에 필수 플러그인이 모두 사전 구성되어 있어 복잡한 디버깅 없이도 설치에서 첫 프린팅까지의 시간을 대폭 단축했습니다.
  • 산업급 디자인, 안정적이고 신뢰할 수 있음: 12-24V 광범위 전압 공급, 전원 차단 시 종료 보호, 전용 SPI 가속도계 인터페이스을(를) 지원하여 장시간 안정적인 작동을 보장합니다.
  • 인터페이스가 풍부하여 확장에 걱정 없음: 다중 디스플레이 출력, 다중 UART, SPI/RRF 재사용 인터페이스를 지원하여 다양한 주변 장치 연결 요구를 충족합니다.
  • 원클릭 업데이트, OTA 지원: 원버튼 시스템 업데이트를 지원하여 시스템을 다시 굽지 않고도 최신 기능과 보안 패치를 쉽게 얻을 수 있습니다.

구매 및 사용 시 유의 사항​

중요: 저장 장치 관련

FLY-Pi V3는 출고 시 어떠한 저장 장치도 포함되지 않습니다(즉, M2WE 모듈 또는 마이크로 SD 카드가 포함되어 있지 않습니다). 장치가 정상적으로 작동하려면 반드시 다음 저장 매체 중 하나 이상을 구성해야 합니다:

  • 옵션 1 (권장): FLY 맞춤형 M2WE 모듈을 구매하여 더 빠른 시스템 응답 속도와 더 높은 신뢰성을 확보하세요.
  • 옵션 2: Micro SD (TF) 카드를 직접 준비하세요. 용량은 16GB-128GB 사이여야 합니다.

제품 상세 사양​

1. 핵심 시스템 (SoC)​

  • CPU: 올위너 H618, 4코어 64비트 Cortex-A53
  • GPU: Arm Mali-G31 MP2
  • 실행 메모리: 1GB DDR4

2. 저장 장치 및 확장​

  • 외부 저장소: 최대 128GB Micro SD 카드(TF 카드) 지원
  • 온보드 M2WE 확장 인터페이스: 공식 FLY M2WE 모듈(Wi-Fi / eMMC) 연결용.

3. 다양한 인터페이스​

  • 출력 표시:
    • Micro HDMI x 1
    • FPC-HDMI x 1 (호환 케이블 사양: FPC 软排线-25P-反向-0.5mm-1米; 표준 Micro HDMI 인터페이스는 이 케이블이 필요 없음)
    • FPC-TFT x 1 (호환 케이블 사양: FPC 软排线-16P-反向-0.5mm-400mm; FLY-Pi V3는 반드시 16P 케이블을 사용해야 함)
    • (TFT 화면과 HDMI 화면의 일체형 연결을 지원하여 배치가 더 유연함)
  • USB 및 네트워크:
    • USB 2.0 포트 x 4
    • 100M 이더넷 포트 (Eth) x 1
  • 산업 및 확장 인터페이스:
    • UART x 1 (XH2.54-4P, 외부 직렬 화면 연결 가능)
    • SPI/RRF 재사용 인터페이스 (ZH1.5-7P) x 1 (ADXL345 등 센서 또는 RRF 확장 연결 가능)
    • RS232 x 2 (XH2.54-4P, RS232 툴 보드 연결 가능, 사용 시 반드시 공통 접지해야 함)

4. 전원 및 소비 전력 관리​

  • 입력 전압: DC 12V-24V (XH2.54-2P 전원 단자 사용) 또는 5V/2A 이상 (Type-C 포트 사용), 두 가지 방식 중 하나 선택

  • 5V 팬 인터페이스: ZH1.5-2P, 상시 5V 전원 출력 제공 (참고: 이 인터페이스는 PWM 속도 제어를 지원하지 않음)

  • 断电보호 기능:

    • 전원 차단 후 이어서 출력 및 안전한 전원 차단 및 종료 기능을 지원합니다.
      설정 설명

      이 기능은 시스템 내에서 활성화하도록 구성해야 하며, 출고 시 기본적으로 모두 꺼져 있습니다.

    :::

5. 시스템 및 소프트웨어​

  • 운영 체제: FlyOS-FAST (3D 프린팅에 최적화된 경량 시스템)
  • 核心 펌웨어: 深度 최적화된 Klipper 펌웨어 및 RRF 네이티브 지원
    • 최적화 설명: 기본 Klipper를 기반으로 심층적인 저수준 최적화 및 적용을 수행하여 명령 처리 효율, 모션 계획 및 연산 성능이 원본에 비해 현저한 향상, 더 극한의 프린팅 속도와 정밀도를 제공합니다.
  • 사전 설치된 소프트웨어 (개봉 즉시 사용 가능):
    • 핵심 컴포넌트: Klipper, Moonraker
    • 웹 인터페이스: Mainsail, Fluidd (선택 사항, 기본값 Fluidd)
    • 화면 및 터치 지원: FLY-TFT, HDMI, KlipperScreen, FLY Screen 및 직렬 화면 지원; KlipperScreen 및 FLY Screen은 기본적으로 활성화되어 있지 않으며, 활성화 시 둘 중 하나를 선택하고 화면 유형에 따라 구성해야 합니다.
    • 카메라 지원: 드라이버 없는 USB 카메라 지원, Crowsnest 사용 가능 (기본적으로 비활성화됨); FLYOS-FAST v1.4.0에서는 GoCam도 선택할 수 있으며, Crowsnest와 GoCam은 동시에 활성화할 수 없습니다.
    • 고급 기능 플러그인: 입력 성형, 공진 보상 등 필수 플러그인이 사전 설치되어 있습니다 (numpy 사전 설치됨, 추가 구성 불필요)

중요 주의 사항​

인터페이스 충돌 경고

TFT 화면과 SPI 가속도계 인터페이스는 동시에 사용할 수 없습니다!

  • 물리적 충돌:TFT 화면(FPC-TFT 인터페이스 사용)과 SPI/RRF 재사용 인터페이스 (ZH1.5-7P)는 하드웨어상 동일한 SPI 리소스를 공유합니다.
  • 결과:동시에 연결하면 화면 표시 이상 및 가속도계 측정 데이터가 심각하게 부정확함이(가) 발생합니다.
  • 솔루션:사용 시 반드시 둘 중 하나만 연결하십시오.
M2WE 인터페이스 경고

비공개 프로토콜, FLY 장치가 아닌 장치에 연결 엄격히 금지!

  • 내장된 M2WE 확장 인터페이스는 FLY 사설 프로토콜이며, 물리적, 전기적 사양 모두 맞춤 제작되었습니다.
  • 공식 제공되는 FLY M2WE 모듈 연결만 지원합니다(Wi-Fi 또는 eMMC 저장 기능 확장용).
  • 절대 어떤 표준 또는 비공식 M.2 장치도 연결하지 마십시오, 그렇지 않으면 반드시 메인보드의 영구적인 하드웨어 손상을 초래합니다이(가) 발생할 수 있습니다.
Wi-Fi 기능 관련

FLY-Pi V3에는 온보드 Wi-Fi 기능이 없습니다.

Wi-Fi를 사용하려면 다음 두 가지 옵션이 있습니다:

  1. 추천 방안: FLY 공식 M2WE Wi-Fi 모듈를 구매하여 사용합니다.
  2. 대안:범용 USB Wi-Fi 모듈을(를) 사용하되, 호환성을 보장하기 위해 Linux 시스템을 지원하고 드라이버가 필요 없음을(를) 반드시 확인하십시오.
