Arrêt sur coupure d'alimentation et impression continue après coupure

À savoir

Les fonctions d'arrêt sur coupure d'alimentation et d'impression continue après coupure sont mutuellement exclusives et ne peuvent pas être activées en même temps.
Si seule la fonction d'arrêt sur coupure d'alimentation est activée, la fonction d'impression continue après coupure sera indisponible.
Une configuration correcte et une connexion Klipper maintenue sont nécessaires pour que la fonction d'impression continue après coupure fonctionne. Une fois cette fonction déclenchée, le processus d'arrêt s'exécutera automatiquement.

Configuration

Arrêt sur coupure
Impression continue après coupure

Configuration de l'arrêt en cas de coupure de courant

À noter

Méthode de configuration de l'arrêt en cas de coupure de courant

Saisissez l'adresse IP de l'appareil via la barre d'adresse du navigateur, par exemple : http://192.168.6.179
Accédez à la page de configuration
- Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.1.2/
- Dans Fluidd, comme indiqué sur l'image de gauche ci-dessous, décochez l'option -> "Filtrer les fichiers et dossiers cachés".
- Dans Mainsail, comme indiqué sur l'image de droite ci-dessous, cochez l'option -> "Afficher les fichiers cachés".
- Vous devriez maintenant voir le dossier .flyos-config. Entrez dans ce dossier, vous y trouverez le fichier sys-config.conf.
- Le fichier sys-config.conf est un lien symbolique vers le fichier de configuration config.txt présent dans le disque amovible FlyOS-Conf.
- Ouvrez le fichier sys-config.conf, trouvez les deux configurations shutdown_pin_state et shutdown_pin=, et modifiez-les comme indiqué ci-dessous.
- Veuillez noter que shutdown_pin=none doit être supprimé ou précédé d'un #.

Si vous utilisez la version C5, veuillez utiliser le code ci-dessous
```
shutdown_pin_state=0
shutdown_pin=PI4
```

Si vous utilisez la version C5 V1.1, veuillez utiliser le code ci-dessous
```
shutdown_pin_state=1
shutdown_pin=PI4
```

Ensuite, cliquez sur Enregistrer -> Fermer, puis redémarrez le système

Désactiver l'arrêt en cas de coupure de courant

Information

Il est nécessaire de désactiver l'arrêt en cas de coupure de courant, sinon la fonction d'impression continue après une coupure ne pourra pas être utilisée.
La fonction d'arrêt automatique après la sauvegarde de la progression est présente dans la fonction d'impression continue après coupure.
Veuillez vous assurer qu'aucune autre alimentation n'est connectée à l'ordinateur hôte, sinon l'appareil ne pourra pas s'allumer.

Saisissez l'adresse IP de l'appareil dans la barre d'adresse du navigateur, par exemple : http://192.168.6.179
Accédez à la page de configuration
- Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.1.2/
- Dans Fluidd, décochez comme indiqué sur l'image de gauche -> Filtrer les fichiers et dossiers cachés.
- Dans Mainsail, cochez comme indiqué sur l'image de droite -> Afficher les fichiers cachés.
- Vous devriez maintenant voir le dossier .flyos-config, entrez dans ce dossier où vous trouverez le fichier sys-config.conf.
- Le fichier sys-config.conf est un lien symbolique vers le fichier de configuration config.txt présent dans la clé USB nommée FlyOS-Conf.

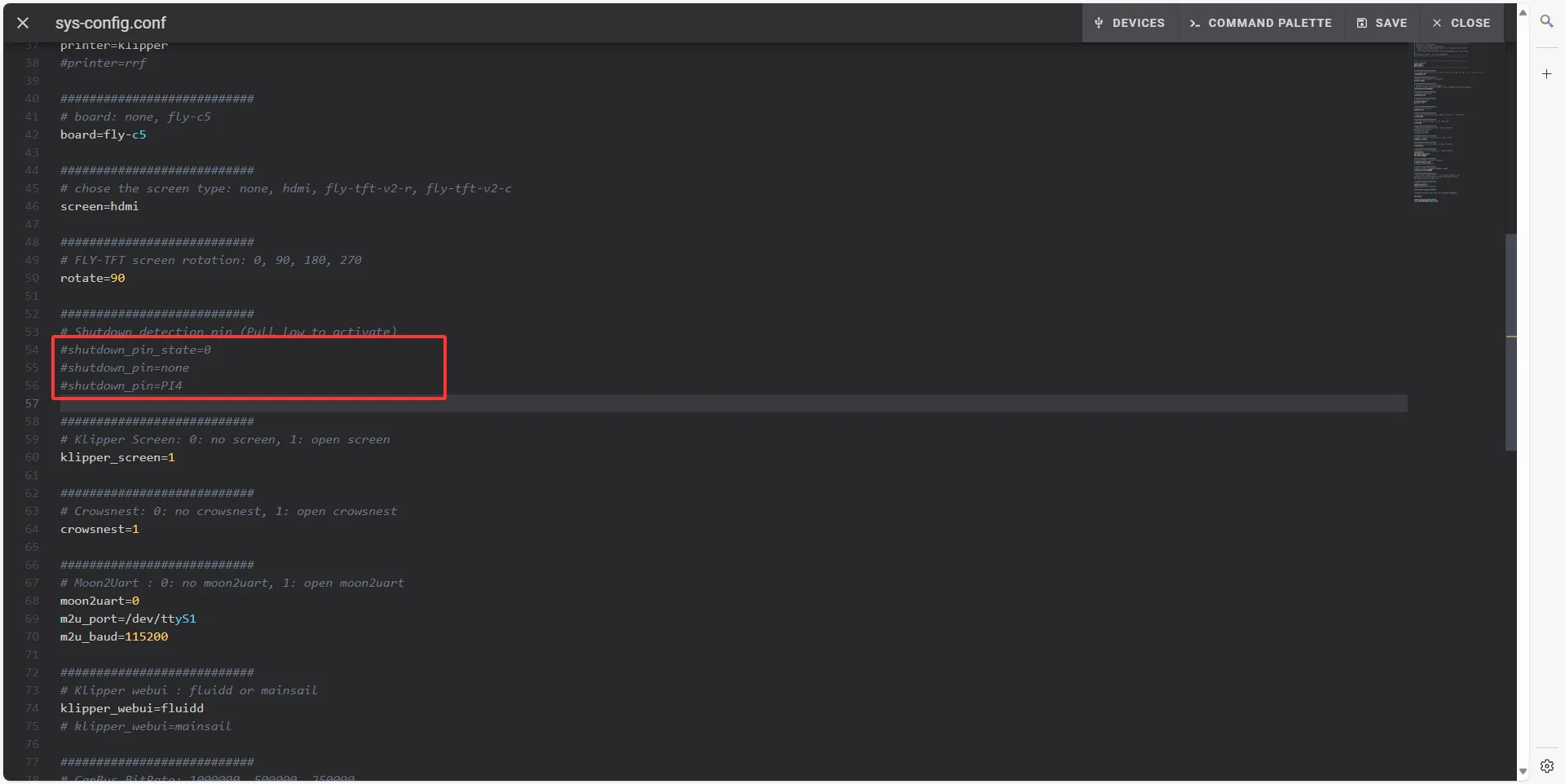

- Ouvrez le fichier sys-config.conf et trouvez les paramètres shutdown_pin_state et shutdown_pin=.
- Ajoutez un # devant ces paramètres.
- Ensuite, enregistrez -> fermez et redémarrez l'appareil.

Fichier de configuration plr.cfg

Dans la page de configuration de l'imprimante, trouvez le fichier plr.cfg.
Videz son contenu et collez-y la configuration ci-dessous.
Le contenu du fichier de configuration est le suivant :

Référence C5
Référence C5-V1.1

Si vous utilisez la version C5, veuillez utiliser le code ci-dessous.

[mcu host]
serial: /tmp/klipper_host_mcu

[power_loss_resume]
power_pin: !host:gpiochip0/gpio260
is_shutdown: True # Indique si une opération d'arrêt doit être exécutée, activée par défaut
paused_recover_z: -2.0 # Si l'impression était en pause lors de l'arrêt, déplacement en Z lors de la reprise, par défaut aucun déplacement
start_gcode:
    # Gcode exécuté avant le démarrage de la reprise
    # Tous les paramètres sauvegardés avant la coupure peuvent être récupérés via {PLR}
    # Vous pouvez utiliser M118 {PLR} pour afficher tous les paramètres disponibles
    M118 Démarrage de la reprise : {PLR.print_stats.filename}
    M118 Position d'interruption : X:[{PLR.POS_X}] Y:[{PLR.POS_Y}] Z:[{PLR.POS_Z}] E:[{PLR.POS_E}]
    M140 S{PLR.bed.target}      ; Définir la température du plateau chauffant
    M104 S{PLR.extruder.target-10}  ; Définir la température de l'extrudeur
    M109 S{PLR.extruder.target-10}  ; Attendre que l'extrudeur atteigne la température définie
    G91         ; Coordonnées relatives
    G1 Z2 F100  ; Monter en Z, préparation pour l'origine X,Y
    G90         ; Coordonnées absolues
    G28 X Y     ; Origine XY
    M140 S{PLR.bed.target}; Définir la température du plateau chauffant
    M104 S{PLR.extruder.target}     ; Définir la température de l'extrudeur
    M190 S{PLR.bed.target}; Attendre que le plateau chauffant atteigne la température définie
    M109 S{PLR.extruder.target}     ; Attendre que l'extrudeur atteigne la température définie
    M83         ; Extrusion relative
    # G1 E0.5 F400        ; Extruder un peu
layer_count: 2 # Exécuter layer_change_gcode après la reprise de {layer_count} couches
layer_change_gcode:
    # Gcode à exécuter après la reprise de {layer_count} couches
    M118 Restaurer la vitesse d'impression
    M106 S{PLR.fan_speed}   ; Activer le ventilateur de refroidissement
    M220 S{PLR.move_speed_percent}    ; Définir le pourcentage de vitesse demandé
    M221 S{PLR.extrude_speed_percent} ; Définir le pourcentage de vitesse d'extrusion demandé
shutdown_gcode:
    # Gcode à exécuter avant l'arrêt
    M118 Tension d'alimentation basse, arrêt
    # M112 ; Arrêt d'urgence

Si vous utilisez la version C5-V1.1, veuillez utiliser le code ci-dessous.

[mcu host]
serial: /tmp/klipper_host_mcu

[power_loss_resume]
power_pin: host:gpiochip0/gpio260
is_shutdown: True # Indique si une opération d'arrêt doit être exécutée, activée par défaut
paused_recover_z: -2.0 # Si l'impression était en pause lors de l'arrêt, déplacement en Z lors de la reprise, par défaut aucun déplacement
start_gcode:
    # Gcode exécuté avant le démarrage de la reprise
    # Tous les paramètres sauvegardés avant la coupure peuvent être récupérés via {PLR}
    # Vous pouvez utiliser M118 {PLR} pour afficher tous les paramètres disponibles
    M118 Démarrage de la reprise : {PLR.print_stats.filename}
    M118 Position d'interruption : X:[{PLR.POS_X}] Y:[{PLR.POS_Y}] Z:[{PLR.POS_Z}] E:[{PLR.POS_E}]
    M140 S{PLR.bed.target}      ; Définir la température du plateau chauffant
    M104 S{PLR.extruder.target-10}  ; Définir la température de l'extrudeur
    M109 S{PLR.extruder.target-10}  ; Attendre que l'extrudeur atteigne la température définie
    G91         ; Coordonnées relatives
    G1 Z2 F100  ; Monter en Z, préparation pour l'origine X,Y
    G90         ; Coordonnées absolues
    G28 X Y     ; Origine XY
    M140 S{PLR.bed.target}; Définir la température du plateau chauffant
    M104 S{PLR.extruder.target}     ; Définir la température de l'extrudeur
    M190 S{PLR.bed.target}; Attendre que le plateau chauffant atteigne la température définie
    M109 S{PLR.extruder.target}     ; Attendre que l'extrudeur atteigne la température définie
    M83         ; Extrusion relative
    # G1 E0.5 F400        ; Extruder un peu
layer_count: 2 # Exécuter layer_change_gcode après la reprise de {layer_count} couches
layer_change_gcode:
    # Gcode à exécuter après la reprise de {layer_count} couches
    M118 Restaurer la vitesse d'impression
    M106 S{PLR.fan_speed}   ; Activer le ventilateur de refroidissement
    M220 S{PLR.move_speed_percent}    ; Définir le pourcentage de vitesse demandé
    M221 S{PLR.extrude_speed_percent} ; Définir le pourcentage de vitesse d'extrusion demandé
shutdown_gcode:
    # Gcode à exécuter avant l'arrêt
    M118 Tension d'alimentation basse, arrêt
    # M112 ; Arrêt d'urgence

Après avoir sauvegardé le fichier de configuration ci-dessus,
Ouvrez le fichier printer.cfg, et ajoutez le contenu suivant en début de fichier :
```
[include plr.cfg]
```
Cliquez sur le bouton en haut à droite pour sauvegarder et redémarrer.
À ce stade, la fonction de reprise après coupure d'alimentation de Klipper est configurée.

À propos de `[homing_override]`

Attention

Veuillez noter que si vous utilisez [homing_override], il ne faut pas définir arbitrairement la position d'origine dans [homing_override]. Nous ne serons pas responsables des échecs de reprise après coupure dus à cela.
Des explications sur la configuration de [homing_override] sont fournies ci-dessous.

Explications
- [force_move] : Active la fonction de déplacement forcé, permettant de déplacer l'imprimante vers une position spécifique.
- [force_move] remplace la fonction set_position_z dans [homing_override]. Si vous ne configurez pas ainsi, cela pourrait entraîner un échec de la reprise après coupure.
- La configuration de [homing_override] ci-dessous vise à permettre un retour d'origine correct de l'axe Z lors de la reprise après coupure.

[force_move]
enable_force_move: true

[homing_override]
axes: z
gcode:
    {% set max_x = printer.configfile.config["stepper_x"]["position_max"]|float %}
    {% set max_y = printer.configfile.config["stepper_y"]["position_max"]|float %}
    {% if 'z' not in printer.toolhead.homed_axes %}
        SET_KINEMATIC_POSITION Z=0
        G90
        G0 Z5 F600
    {% endif %}
    {% set home_all = 'X' not in params and 'Y' not in params and 'Z' not in params %}

    {% if home_all or 'X' in params %}
    G28 X
    {% endif %}

    {% if home_all or 'Y' in params %}
    G28 Y
    {% endif %}

    {% if home_all or 'Z' in params %}
    G0 X{max_x / 2} Y{max_y / 2}  F3600
    G28 Z
    G1 Z10 F2000
    {% endif %}

À propos du déplacement vers le haut
- Cette configuration est exécutée uniquement si l'axe Z n'a pas été homé. Elle n'affecte pas le fonctionnement normal.

  {% if 'z' not in printer.toolhead.homed_axes %}
      SET_KINEMATIC_POSITION Z=0
      G90
      G0 Z5 F600
  {% endif %}

Test

Imprimez n'importe quel fichier, pendant l'impression, cliquez sur le bouton Arrêt d'urgence pour simuler une coupure de courant.
Cliquez à nouveau sur Redémarrage du micrologiciel, attendez que Klipper se reconnecte normalement.
Si une fenêtre contextuelle apparaît dans l'interface web ou sur KlipperScreen, cela signifie que la fonction de reprise après coupure fonctionne correctement.
Vous pouvez ensuite tester une vraie coupure de courant.
