Введение

1. Введение в продукт

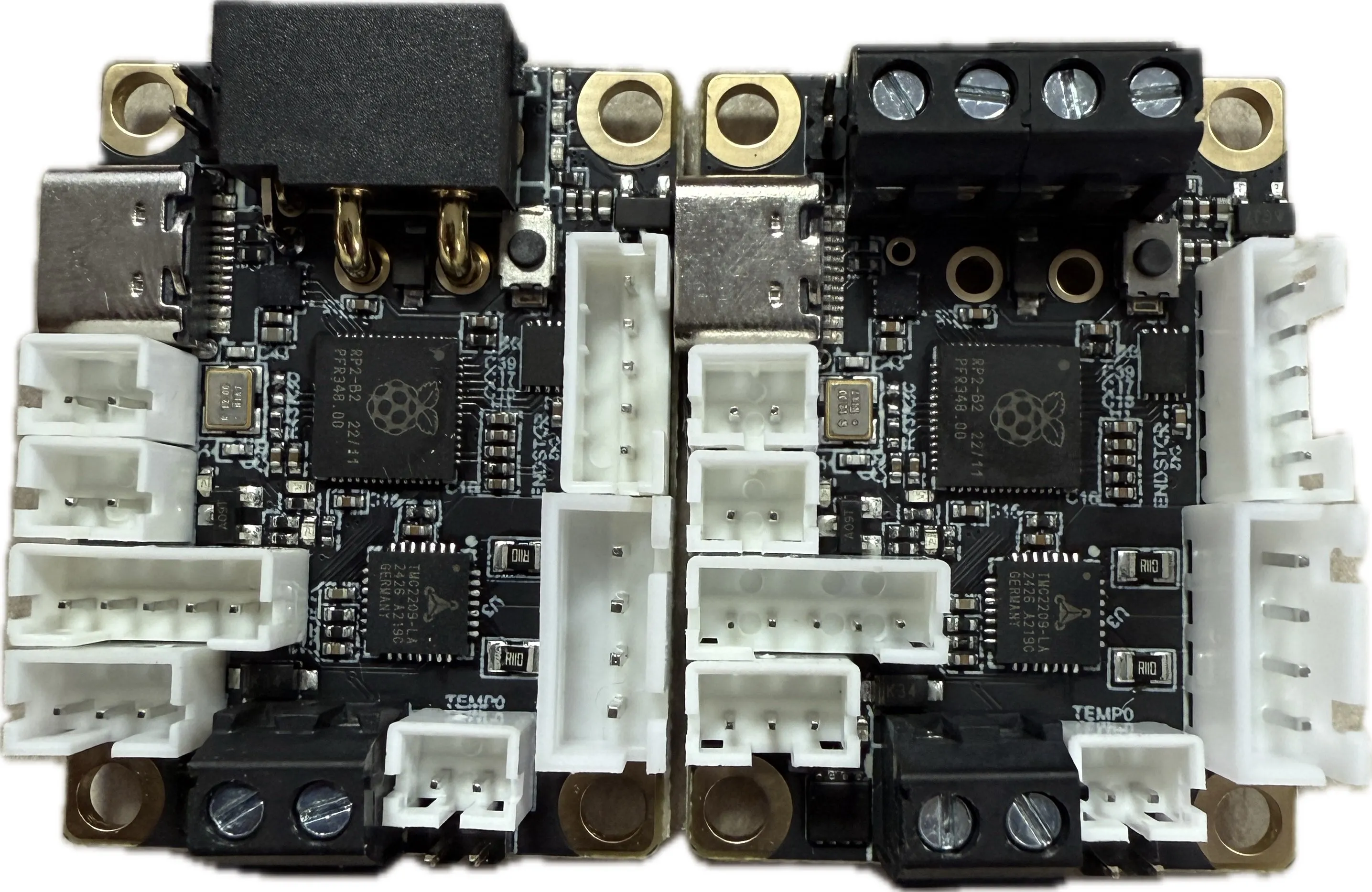

FLY TOOL-LITE-232 — это инструментальная плата, разработанная компанией Guangzhou Mailun Electronic Technology Co., Ltd. для 3D-принтеров. Она оснащена интерфейсами xt30/kf, что позволяет заменить сложную проводку между основной платой и печатающей головкой четырьмя проводами, оптимизируя компоновку. TOOL-LITE-232 подходит для шаговых двигателей 36/42, интегрирует приемопередатчик RS232, порт Type-C, драйвер TMC2209, акселерометр LIS2DW, два управляемых вентилятора и другие функции. Эта плата предназначена для прошивки Klipper.

Loading...

4. Классификация продуктов

TOOL-LITE	TOOL-LITE-232	TOOL-LITE-CAN
Klipper CANBus	❌	✅
Klipper RS232	✅	❌
RRF CANBus	❌	❌
LIS2DW	✅	✅
MAX31865	❌	❌

1.1 Особенности продукта

• Предусмотрена кнопка Boot, пользователь может войти в режим Boot через Type-C для обновления прошивки
• Поддержка прошивки Klipper
• Поддержка режима RS232
• В режиме RS232 обеспечивается более высокая скорость передачи и повышенная стабильность
• Поддержка датчиков температуры: NTC100k и PT1000
• Поддержка двух управляемых вентиляторов с максимальным выходным током до 1А
• Встроенный акселерометр LIS2DW
• Предусмотрен интерфейс для высоковольтного пробника, встроенный драйвер 2209, поддержка различных датчиков выравнивания, таких как BLtouch, klicky, Voron Tap, PL08n и др.
• Поддержка напряжения 12-24 В, входного тока 15 А, увеличенный порт для нагревателя с номинальным током 10 А

1.2 Новые функции

• Добавлен режим RS232 с более высокой скоростью передачи, повышенной стабильностью и более простой отладкой и использованием
• Добавлен 1-метровый кабель питания/сигнала, выполненный по витой паре, что повышает помехоустойчивость

1.3 Технические параметры

• MCU: Raspberry Pi rp2040, двухъядерный ARM Cortex-M0+ @133 МГц
• Интерфейс подключения использует разъем XT30 (2+2) с поддержкой тока 15 А, пиковый ток 30 А
• Прошивка: Klipper
• Входное напряжение: DC12-24В
• Логическое напряжение: DC3,3В
• Встроенный датчик: LIS2DW
• Интерфейс нагревателя: нагреватель (HEAT0), 10 А
• Расширительные интерфейсы: высоковольтный пробный интерфейс, EndStop
• Интерфейсы вентиляторов: два управляемых вентилятора постоянного тока
• Драйвер двигателя: встроенный TMC2209
• Датчик температуры: один 100K NTC или PT1000 (TH0)

Примечания по эксплуатации

Выходной порт	Максимальный ток при 24В	Максимальный ток при 12В
Порт нагревателя	5А	2,5А
Порт вентилятора	1А	0,5А
