TMC 5160 Plus
Основные параметры
- Напряжение питания : 12-60V
- Максимальный ток : 10A
- Подходит для : прошивки Marlin/Klipper/RRF
- Поддержка режима работы TMC: SPI
- Шаговый/направляющий интерфейс с микропроцессором microPlyer
- Максимальное разрешение 256 делений
- Поддержка тихой работы stealthChop2 и плавных действий
- Поддержка подавления резонанса на средних частотах
- Поддержка динамического управления двигателем с斩波кой spreadCycle
- Поддержка dcStep, контроль скорости в зависимости от нагрузки
- Поддержка stallGuard2, высокоточная диагностика нагрузки без датчика
- Поддержка coolStep, контроль тока, до 75% экономии энергии
Платы переключателей и подключение привода
подсказывать
TMC 5160 Plus использует режим SPI, установите перемычки на плате FLY согласно схеме подключения перемычек SPI, для других плат обратитесь к продавцу платы
Установка FPC платы

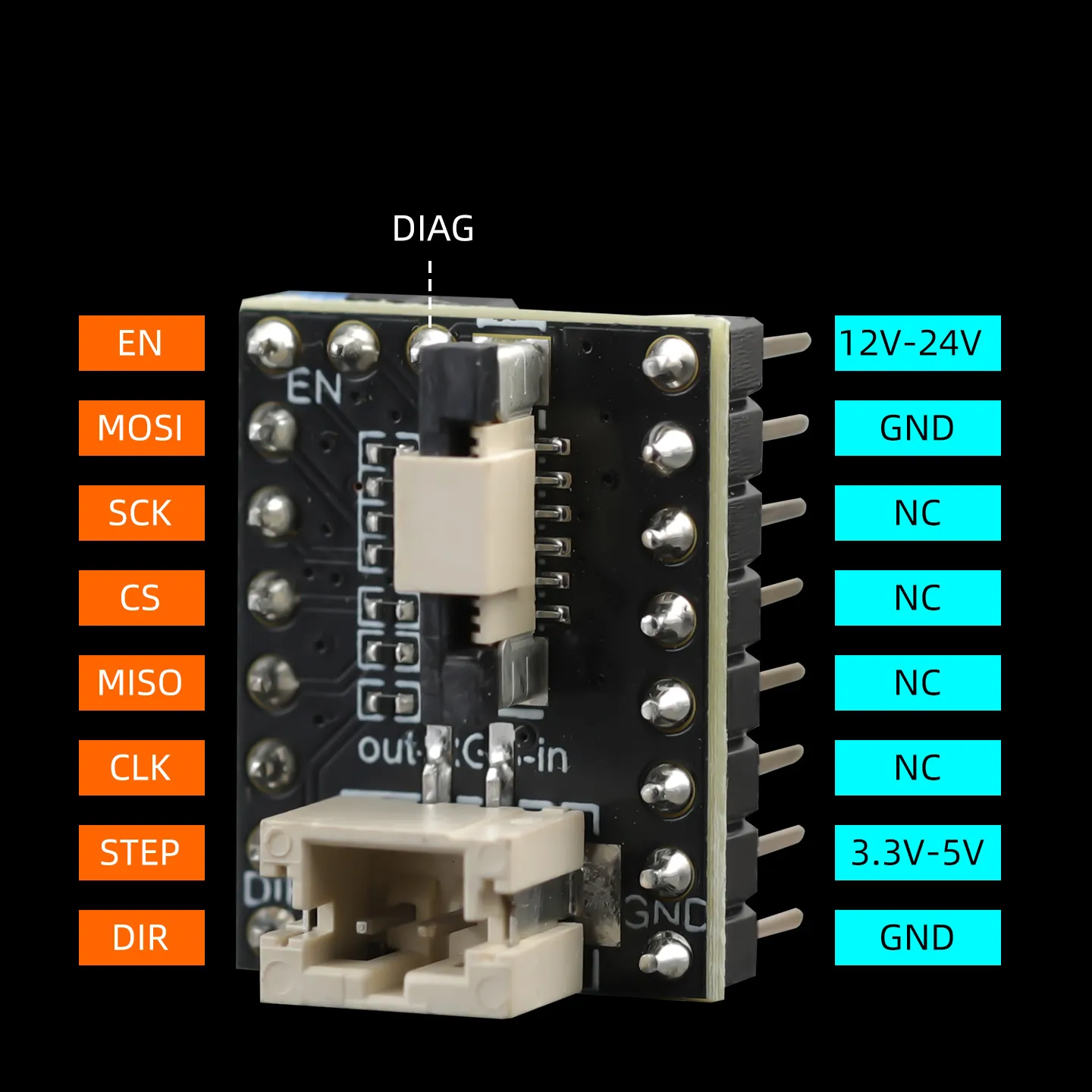

Выводы малой модули
- Обратите внимание, что входное напряжение питания платы - 12V-24V
Переключатель RGB
подсказывать
При использовании ноги EN платы для управления RGB двигатель будет заблокирован
- Подключение нескольких драйверов RGB
Подключение 12В FAN
Примеры настроек платы
осторожно
Сопротивление измерения драйвера равно 0.033, не устанавливайте его неправильно
- Когда используется нога EN драйвера для управления RGB
- Когда используется нога RGB платы для управления RGB
- Пример настройки RGB
- Переключатель направлен к разъему FAN
[stepper_x]
step_pin:
dir_pin:
# enable_pin: !
[tmc5160 stepper_x]
cs_pin:
spi_software_mosi_pin:
spi_software_miso_pin:
spi_software_sclk_pin:
run_current: 1.0
interpolate: False
sense_resistor: 0.033
stealthchop_threshold: 0
driver_DISS2G: 1
driver_DISS2VS: 1
- Переключатель направлен в другую сторону от разъема FAN
[stepper_x]
step_pin:
dir_pin:
enable_pin: !
[tmc5160 stepper_x]
cs_pin:
spi_software_mosi_pin:
spi_software_miso_pin:
spi_software_sclk_pin:
run_current: 1.0
interpolate: False
sense_resistor: 0.033
stealthchop_threshold: 0
driver_DISS2G: 1
driver_DISS2VS: 1
- Управление светодиодами драйвера через плагин Перейти
[neopixel TP_led]
pin:
chain_count: 6
# Количество светодиодов
# Количество светодиодов
color_order: GRB
initial_RED: 0.4
initial_GREEN: 0.8
initial_BLUE: 1
initial_WHITE: 0.0
#66CCFF
Предупреждение о токе
осторожно
TMC5160 Plus поддерживает 10A, но слишком высокий ток может повредить двигатель, а также требуется усиленное охлаждение
