Справочник по подключению

Поиск ID RS232​

Важные замечания перед поиском устройства​

  • Перед поиском ID RS232 убедитесь, что вы уже подключились к SSH
  • Обратите внимание, что необходимо использовать сетевое подключение к SSH, а не подключение через последовательный порт
  • Убедитесь, что UTOR подключен, и убедитесь, что соединительный кабель с ПК имеет функцию передачи данных
  • Если используется G2T, убедитесь, что система поддерживает подключение через UART

Поиск устройства​

  • Теперь, когда вы успешно вошли в систему ПК, можете ввести команду lsusb, чтобы найти устройство. Вы получите одно из следующих состояний:
    • Команда lsusb выводит сообщение о том, что команда ls не найдена. В этом случае введите следующую команду для установки:
      sudo apt-get install usbutils
    • После ввода команды lsusb ничего не происходит. Это может быть проблема системы, и мы не можем помочь вам. Вам нужно заменить систему или использовать известно рабочую систему
    • Появляется информация, показанная на изображении ниже. Обратите внимание, что это только пример. Вам нужно просто определить символы после ID
  • 1a86:7523 является устройством, которое вы используете. Дальнейшие подсказки можно игнорировать, так как проблемы системы могут привести к тому, что они не отобразятся или вообще не появятся
  • Если ID не найдено, проверьте, подсоединен ли кабель правильно, и убедитесь, что прошивка установлена корректно.
Важное замечание

Использовать команду ниже для поиска ID RS232 можно только при наличии 1a86:7523.

Поиск ID RS232​

ls /dev/serial/by-path/*
  • Если после ввода команды ls /dev/serial/by-path/* не появляется ID, но lsusb показывает устройство, попробуйте заменить ПК или систему ПК
  • Обратите внимание, что при использовании UTOR будет выведено три ID, и если вы ранее использовали другую систему UTOR, она может сохранить предыдущие записи, что приведет к появлению нескольких ID при поиске
  • Убедитесь, что ID заканчивается на -port0, иначе его невозможно использовать
Важное замечание

Убедитесь, что инструментальная плата и UTOR подключены к земле!!! В противном случае невозможно подключиться к инструментальной плате!!!

Заполнение ID RS232 в конфигурации​

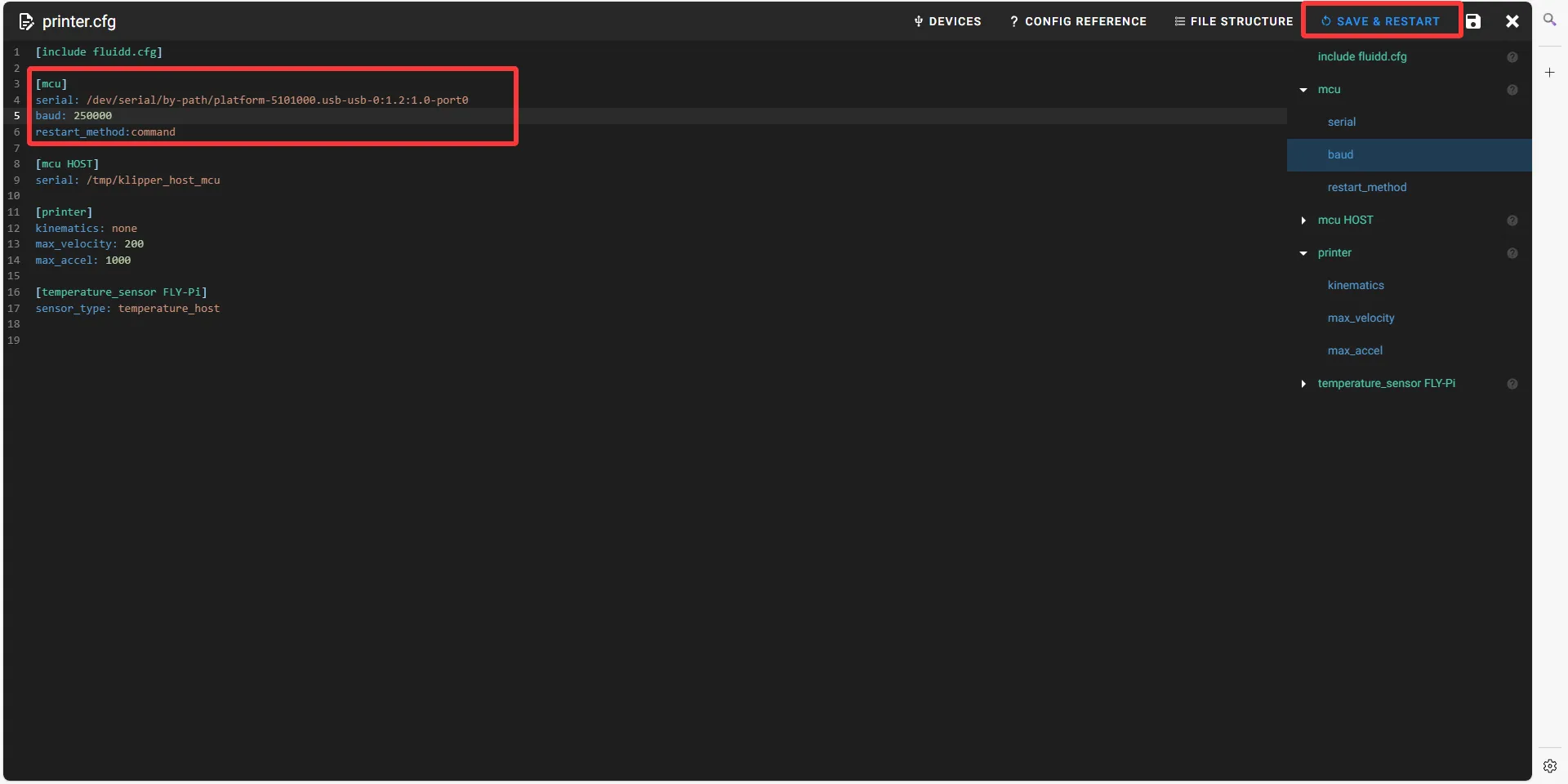

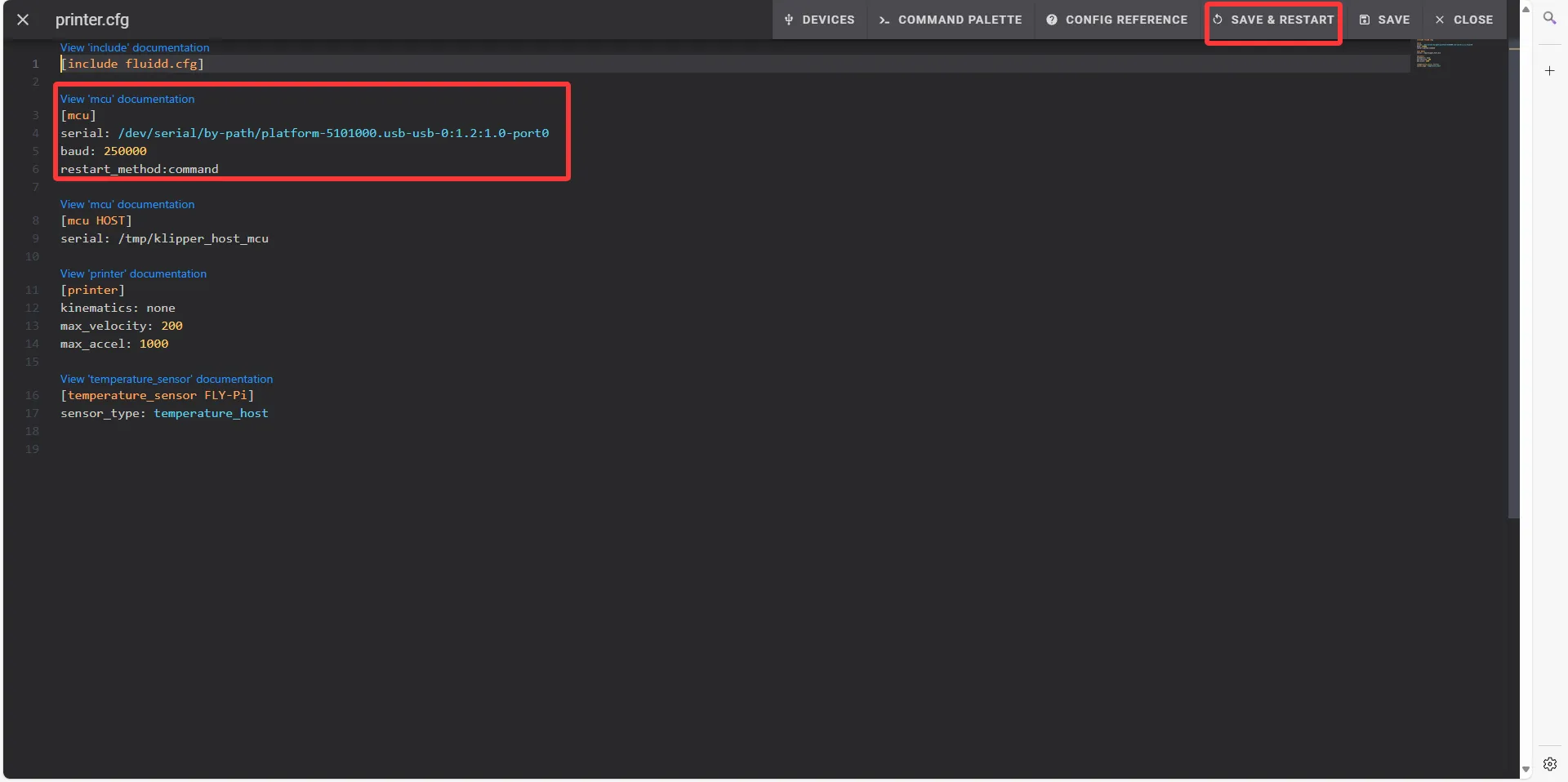

  • Откройте веб-интерфейс принтера, найдите раздел настройки в боковой панели слева. Для fluidd: {…}, для mainsail: Машина, затем нажмите, чтобы найти файл printer.cfg

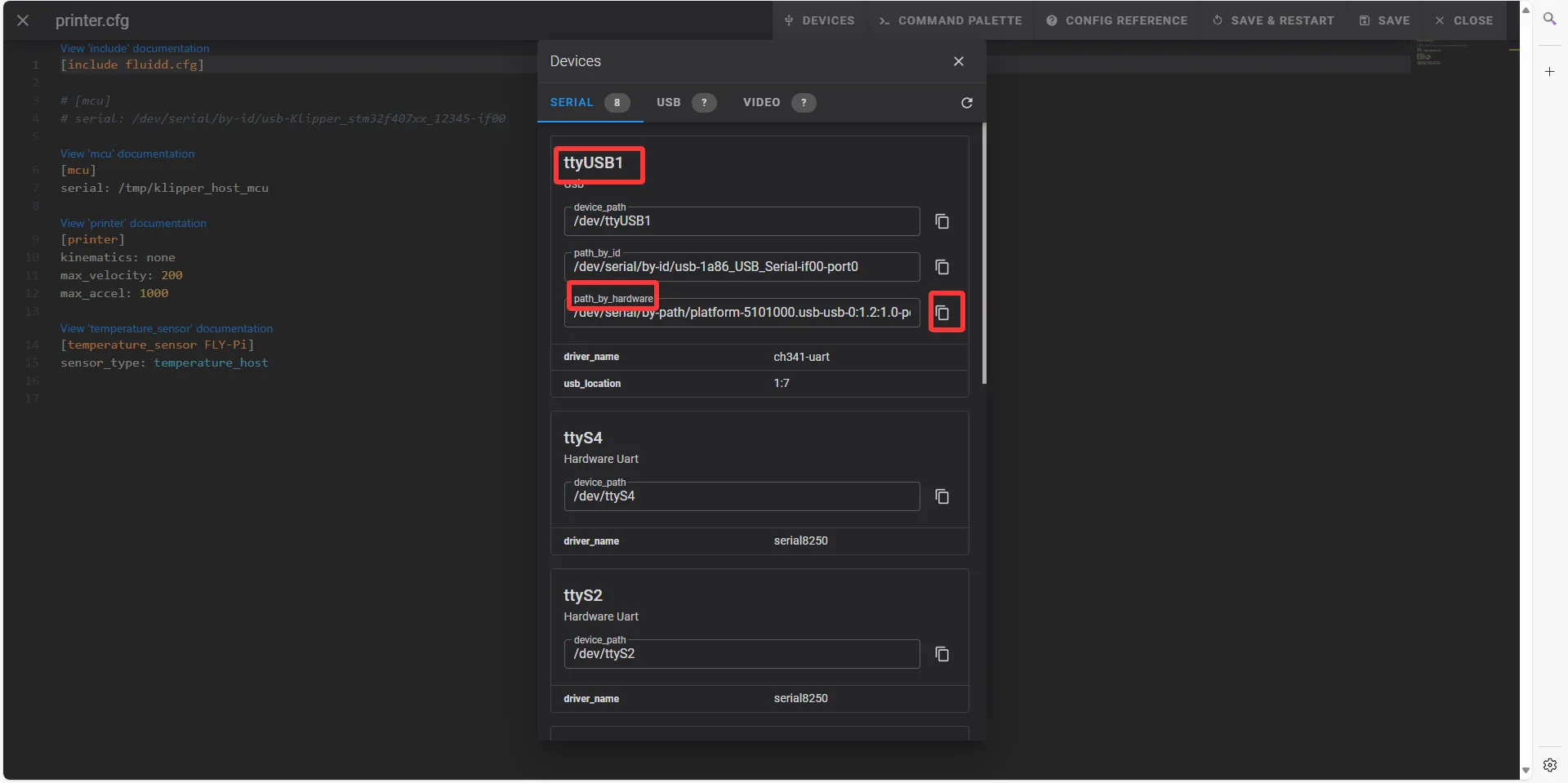

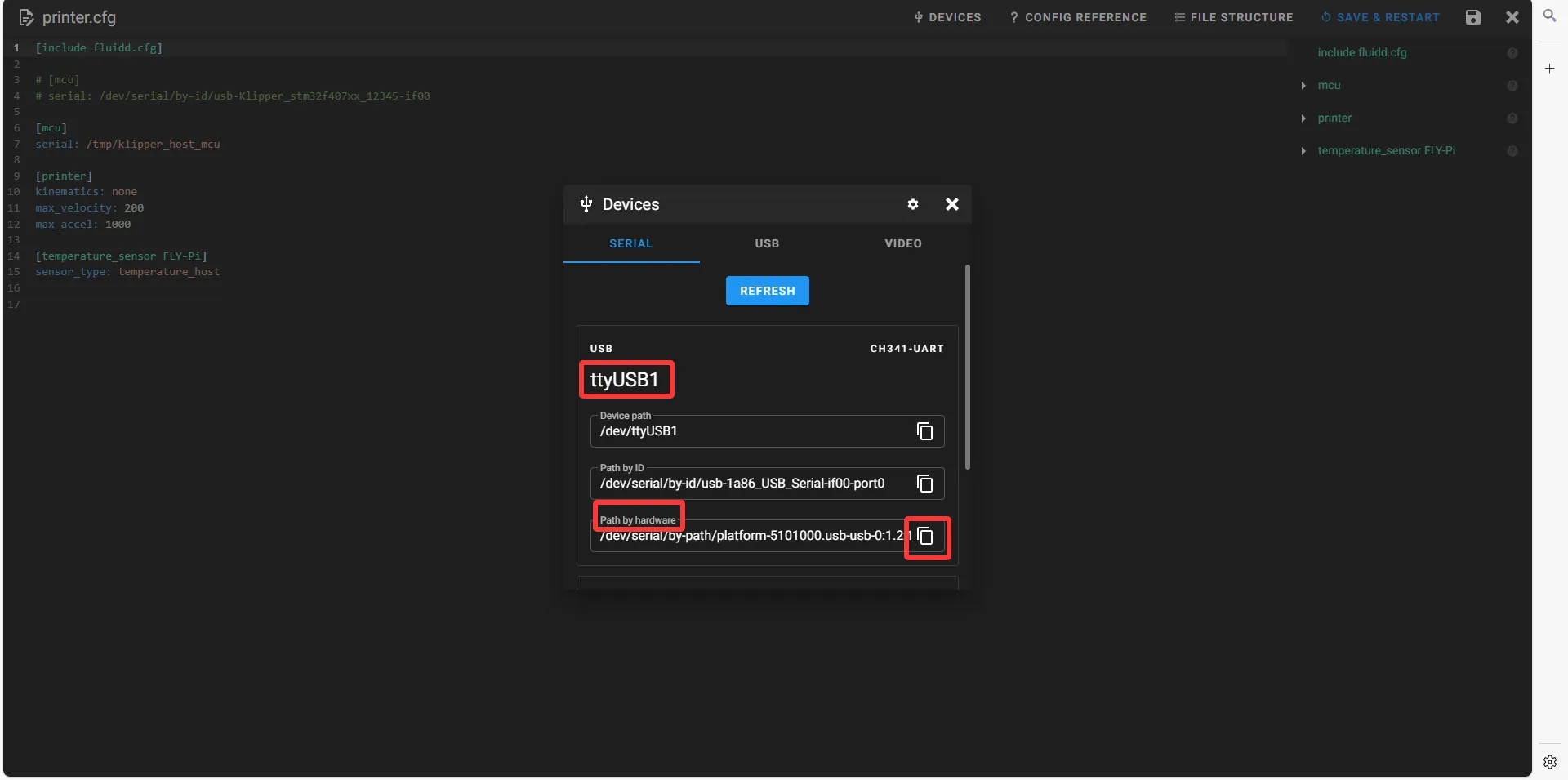

  • Скопируйте синий ID и вставьте его в параметр serial: секции [mcu SHT36] в конфигурации printer.cfg. После сохранения и перезагрузки должно произойти подключение к материнской плате. Если Klipper выводит сообщение об ошибке ADC out of range, это нормально. Подключите нагревательную платформу и термосенсор, настройте выводные выводы для сопла и платформы, затем сохраните и перезагрузите систему.

Важное замечание
  • Для ID RS232 требуется настройка параметров baud: и restart_method:command
  • Ниже приведена ссылка на пример конфигурации
[mcu SHT36]
serial: /dev/serial/by-path/platform-1c1c000.usb-usb-0:1.2:1.0-port0
baud: 250000
restart_method:command
осторожно

Важно: все ID, указанные в документации, являются примерами. У каждого материнского модуля ID отличаются. Используйте фактический полученный ID.

осторожно

Обратите внимание, что указанный ниже ID использовать нельзя!!!

serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0
