Eddy 사용

정보

사용 전 자신의 프린터에 누전이 없는지 확인하세요
이전에 eddy, Probe, BL-Touch의 설정이 있었다면 삭제하세요
Eddy를 설치할 때 코일은 노즐 위에 있어야 하며, 노즐에서 2mm-3mm 거리에 위치해야 합니다
테스트 시 열판을 열지 마세요

주의 사항

다중 Z축 기계는 한 번 수동으로 정렬해야 합니다 :

배선도

브랜드가 열판을 향해 설치됩니다

참고 설정

XY 오프셋 값은 스캐닝 베드 모듈과 노즐 자체를 기준으로 계산해야 하며, 아래의 오프셋에 수정해야 합니다

[probe_eddy_current fly_eddy_probe]
sensor_type: ldc1612
i2c_address: 43
i2c_mcu: SB2040
i2c_bus: i2c1e
x_offset: 0     # x 오프셋을 설정하십시오
y_offset: 21.42 # y 오프셋을 설정하십시오
z_offset: 2.5   # z 오프셋을 설정하십시오
i2c_speed: 4000000

[temperature_probe fly_eddy_probe]
sensor_type: Generic 3950
sensor_pin:SB2040:gpio28
horizontal_move_z: 2

코일 모델 다운로드 링크

아래의 다운로드 링크를 클릭하세요
Loading...

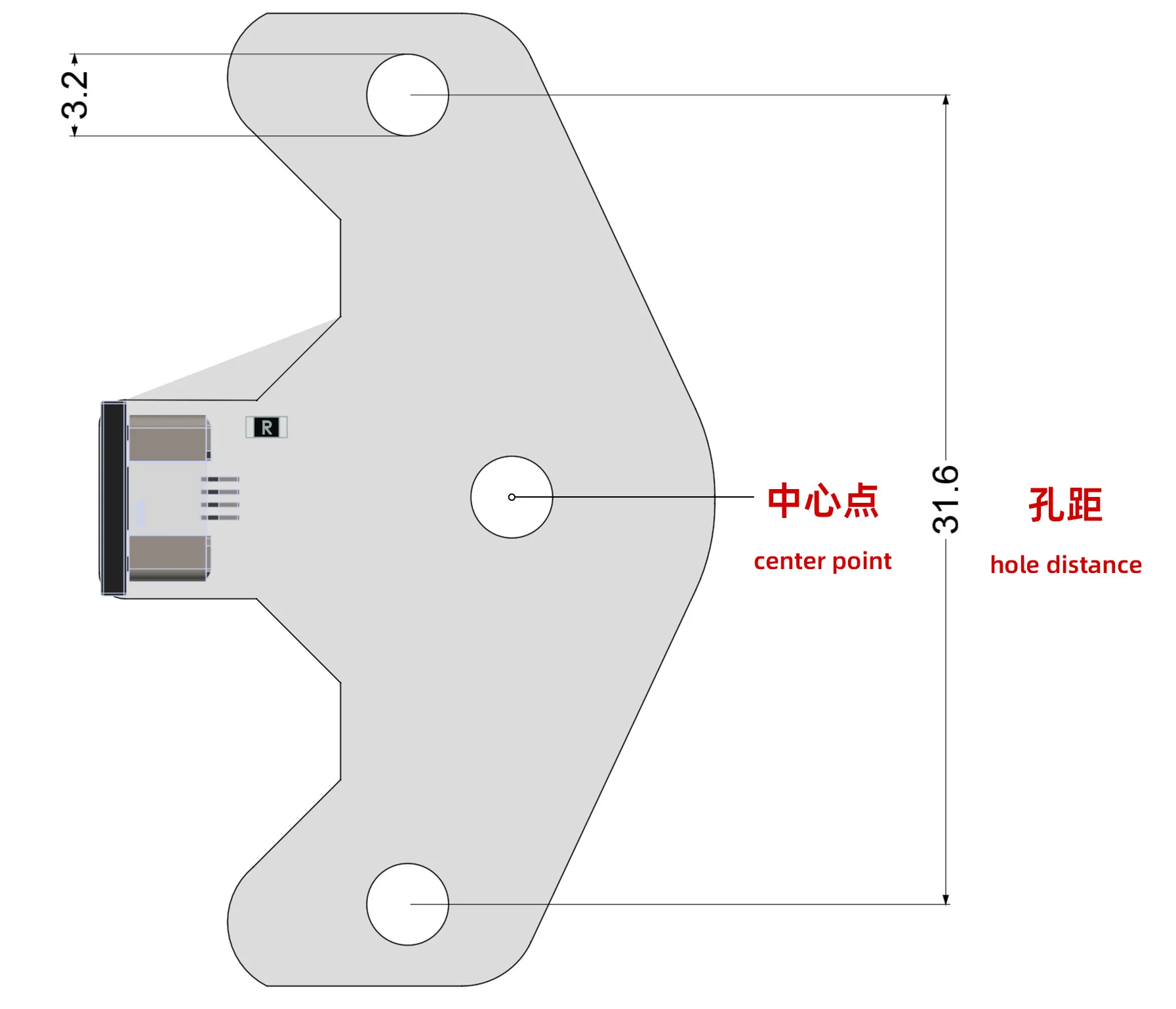

XY 오프셋 계산

모델을 다운로드한 후 프린터의 실제 상황에 따라 XY 오프셋 값을 계산해야 합니다
측정이 완료되면 구성 파일의 x_offset 및 y_offset 값을 수정하십시오

이 튜토리얼의 어떤 부분을 최적화할 수 있는지 도와주세요

Eddy 보정

주의 사항

Probe, BL-Touch 등과 같은 관련 설정이 구성되지 않았는지 확인하십시오
다중 Z축 기계는 한 번 수동으로 수평을 조정해야 합니다
보정 전에 열기판에 이물질이 없는지, 노즐이 깨끗한지 확인하십시오

구성 추가

주의

⚠️ 중요한 안내:

아래 구성은 임시 구성이며 사용 후 반드시 삭제하거나 주석 처리해야 합니다
추가한 후 Save & Restart를 클릭하여 저장하고 재시작해야 합니다
printer.cfg 파일의 가장 상단에 추가해야 하며, 가장 하단에 추가하지 마세요

[force_move]
enable_force_move: true

[gcode_macro _LDC_CALIBRATE_DRIVE_CURRENT]
gcode:
    BED_MESH_CLEAR
    SET_KINEMATIC_POSITION x=100 y=100 z=10
    G28 X Y
    M104 S0
    M140 S0
    M106 S0
    G0 X{printer.toolhead.axis_maximum.x / 2} Y{printer.toolhead.axis_maximum.y / 2} F6000
    G0 Z20 F600
    G4 P1000
    LDC_CALIBRATE_DRIVE_CURRENT CHIP=fly_eddy_probe
    G4 P1000
    SAVE_CONFIG

[gcode_macro PROBE_EDDY_CURRENT_CALIBRATE_AUTO]
gcode:
    BED_MESH_CLEAR
    G28 X Y
    M104 S0
    M140 S0
    M106 S0
    G90 # Abs positioning
    G1 X{ printer.toolhead.axis_maximum.x/2 } Y{ printer.toolhead.axis_maximum.y/2 } F6000
    {% if 'z' not in printer.toolhead.homed_axes %}
        SET_KINEMATIC_POSITION Z={ printer.toolhead.axis_maximum.z-1 } # Allows the user to work it down until it touches.
    {% endif %}
    PROBE_EDDY_CURRENT_CALIBRATE {rawparams}

[gcode_macro TEMP_COMPENSATION]
description: 온도 보상 보정 프로세스
gcode:
    {% set bed_temp = params.BED_TEMP|default(90)|int %}
    {% set nozzle_temp = params.NOZZLE_TEMP|default(250)|int %}
    {% set temperature_range_value = params.TEMPERATURE_RANGE_VALUE|default(3)|int %}
    {% set desired_temperature = params.DESIRED_TEMPERATURE|default(80)|int %}
    {% set Temperature_Timeout_Duration = params.TEMPERATURE_TIMEOUT_DURATION|default(6500000000)|int %}
        # 안전 검사: 모든 축이 잠금 해제되었는지 확인합니다
        {% if printer.pause_resume.is_paused %}
            { action_raise_error("오류: 프린터가 일시 중지 상태입니다. 먼저 재개를 활성화하십시오") }
        {% endif %}
        # 첫 번째 단계: 모든 축을 리셋합니다
        STATUS_MESSAGE="모든 축을 리셋 중입니다..."
        G28
        STATUS_MESSAGE="리셋 완료"
        # 두 번째 단계: 자동 수평 조정
        Z_TILT_ADJUST
        # 세 번째 단계: Z축 안전 상승
        STATUS_MESSAGE="Z축 상승 중입니다..."
        G90
        G0 Z5 F2000  # 충돌 방지를 위해 느린 속도로 상승
        # 네 번째 단계: 타임아웃 및 온도 보정 설정
        SET_IDLE_TIMEOUT TIMEOUT={Temperature_Timeout_Duration}
        STATUS_MESSAGE="온도 탐지기 보정 시작 중입니다..."
        TEMPERATURE_PROBE_CALIBRATE PROBE=fly_eddy_probe TARGET={desired_temperature} STEP={temperature_range_value}
        # 다섯 번째 단계: 인쇄 온도 설정 (필요에 따라 수정)
        STATUS_MESSAGE="작업 온도 설정 중입니다..."
        SET_HEATER_TEMPERATURE HEATER=heater_bed TARGET={bed_temp}
        SET_HEATER_TEMPERATURE HEATER=extruder TARGET={nozzle_temp}
        # 완료 알림
        STATUS_MESSAGE="온도 보상 프로세스 완료!"
        description: G-Code macro

드라이브 전류 보정

웹 페이지의 콘솔에서 다음 명령어를 입력하십시오
```
_LDC_CALIBRATE_DRIVE_CURRENT
```
이때 프린터가 중심 위치로 이동하고 인쇄 헤드가 열기판에서 멀어집니다
그런 다음 자동 드라이브 전류 보정이 시작되고 보정이 완료되면 자동으로 저장됩니다
마지막으로 Klipper가 재부팅됩니다

보정 높이

팁

다중 Z축 기계는 한 번 수동으로 수평을 조정한 후 보정 높이를 수행해야 합니다
다중 Z축 기계의 보정 높이가 완료된 후 조정을 실행하고 다시 보정 높이를 수행하는 것이 좋습니다 (추천)
보정 전에 열기판에 이물질이 없고 노즐이 깨끗한지 확인하십시오

웹 페이지의 콘솔에서 다음 명령어를 입력하십시오
```
PROBE_EDDY_CURRENT_CALIBRATE_AUTO CHIP=fly_eddy_probe
```
이때 프린터가 중심 위치로 이동하고 대화 상자가 표시됩니다
Klipper UI의 지시에 따라 점차적으로 노즐을 낮추어, 인쇄 베드 위에 놓인 종이에 닿도록 합니다. 종이는 적절한 압력 하에 매끄럽게 움직여야 하며, 약간의 마찰감을 느껴야 합니다.
이 과정 동안 노즐이 인쇄 베드에 과도한 압력을 가하거나 손상을 입히지 않도록 주의하십시오.
완료 후 대화 상자 내 ACCEPT 버튼을 클릭하면 시스템이 EDDY의 높이를 보정하기 시작합니다
보정이 완료되면 웹 페이지 우상단의 SAVE_CONFIG & Restart 버튼을 클릭하십시오. 이 버튼을 클릭하면 구성이 저장되고 Klipper가 재부팅됩니다

온도 보상

팁

Eddy가 온도 보상 작업을 수행할 때 열기판의 극한 온도가 매우 높으므로 화상에 주의하십시오
온도 보상 작업을 수행하기 전에는 열기판과 노즐을 가열하지 마십시오
작업 중에는 열기판 표면에 손을 대지 마십시오
추천: 열 절연 장갑을 착용하여 작업하십시오

이 작업을 수행한 후 UI에 Z축 조정 상자가 표시됩니다. 위에서 언급한 수동 Z축 오프셋 보정(Paper Test) 방법을 사용하여 종이를 노즐과 베드 사이에 고정한 후 해당 값을 확인하십시오.

값을 수락한 후 열기판 온도가 80°C로 설정되고 노즐 온도가 250°C로 설정됩니다.
공기 조절기나 창문이 있는 방에서 작업할 경우, Eddy의 온도 상승을 보장하기 위해 공기 조절기를 꺼두거나 창문을 닫는 것이 좋습니다. 바람은 온도 상승에 영향을 줄 수 있습니다.
Eddy의 온도가 상승함에 따라 시스템은 3°C마다 수동 Z 오프셋 보정을 수행하도록 자동으로 안내합니다. 열기판 온도가 매우 높으므로 화상에 주의하십시오!!!

수동 Z 오프셋 보정(Paper Test)을 반복하여 보정을 완료하십시오. 만약 Eddy의 온도가 더 이상 상승하지 않는다고 느끼면, 아래 명령어를 사용하여 보정을 조기에 종료할 수 있습니다.

드리프트 보정 중 사용 가능한 추가 G-code 명령어에는 다음과 같습니다: TEMPERATURE_PROBE_NEXT
TEMPERATURE_PROBE_NEXT는 EDDy가 설정된 목표 온도 80°C에 도달하기 전에 새로운 데이터를 샘플링하는 데 사용됩니다.
TEMPERATURE_PROBE_COMPLETE는 EDDy가 설정된 목표 온도 80°C에 도달하지 못하기 전에 보정을 완료하는 데 사용됩니다.
ABORT는 보정을 중단하고 결과를 무시하는 데 사용됩니다.
보정이 완료되면 SAVE_CONFIG를 사용하여 온도 오프셋 설정을 저장하십시오!
위의 보정 과정은 대부분의 다른 프로그램과 비교해 보면 더 도전적이며 시간이 오래 걸립니다. 다양한 온도 범위에서 훌륭한 첫 번째 층 인쇄 효과를 얻기 위해서는 연습과 여러 번의 시도가 필요할 수 있습니다!

사용 최적화

빠른 베드 스캔

아래의 매크로는 조정을 실행할 때 노즐을 10mm까지 들어 올리고, 빠르게 베드를 스캔한 후 베드를 다시 2mm까지 들어 올려 정밀 조정을 수행하게 합니다

Z_TILT_ADJUST
QUAD_GANTRY_LEVEL

[gcode_macro Z_TILT_ADJUST]
rename_existing: _Z_TILT_ADJUST
gcode:
    # ========== 상태 저장 ==========
    SAVE_GCODE_STATE NAME=STATE_Z_TILT

    # ========== 환경 준비 ==========
    BED_MESH_CLEAR                       # 기존 베드 메시 데이터를 지웁니다

    # ========== 주요 수평 조정 프로세스 ==========
    {% if not printer.z_tilt.applied %}
        # 초기 거친 조정
        _Z_TILT_ADJUST horizontal_move_z=10 retry_tolerance=1
    {% endif %}

    # 세부 2차 수평 조정
    _Z_TILT_ADJUST horizontal_move_z=2 retry_tolerance=0.005 retries=20 METHOD=rapid_scan ADAPTIVE=1
        G0 Z10 F6000                     # HORIZONTAL_MOVE_Z 대신 표준 G-code 명령어를 사용합니다

    # ========== 후처리 ==========
    G90                                 # 절대 좌표 모드 강제 적용
    G0 Z10 F6000                        # Z 축을 안전한 높이로 들어 올립니다
    M117 Z_tilt Completed               # 완료 상태 표시
    G28                                 # 원점으로 돌아갑니다
    # ========== 상태 복원 ==========
    RESTORE_GCODE_STATE NAME=STATE_Z_TILT
    M400

[gcode_macro QUAD_GANTRY_LEVEL]
rename_existing: _QUAD_GANTRY_LEVEL
gcode:
    # ========== 상태 저장 ==========
    SAVE_GCODE_STATE NAME=STATE_QGL

    # ========== 환경 준비 ==========
    BED_MESH_CLEAR                       # 기존 베드 메시 데이터를 지웁니다

    # ========== 주요 수평 조정 프로세스 ==========
    {% if not printer.quad_gantry_level.applied %}
        # 초기 거친 조정
        _QUAD_GANTRY_LEVEL horizontal_move_z=10 retry_tolerance=1
    {% endif %}

    # 세부 2차 수평 조정
    _QUAD_GANTRY_LEVEL horizontal_move_z=2 retry_tolerance=0.005 retries=20 METHOD=rapid_scan ADAPTIVE=1
        G0 Z10 F6000                     # HORIZONTAL_MOVE_Z 대신 표준 G-code 명령어를 사용합니다

    # ========== 후처리 ==========
    G90                                 # 절대 좌표 모드 강제 적용
    G0 Z10 F6000                        # Z 축을 안전한 높이로 들어 올립니다
    M117 QGL Completed                  # 완료 상태 표시
    G28                                 # 원점으로 돌아갑니다
    # ========== 상태 복원 ==========
    RESTORE_GCODE_STATE NAME=STATE_QGL
    M400

열기판

아래의 매크로는 열기판 동작을 빠른 열기판으로 변경합니다

[gcode_macro BED_MESH_CALIBRATE]
rename_existing: _BED_MESH_CALIBRATE
gcode:
    _BED_MESH_CALIBRATE horizontal_move_z=2 METHOD=rapid_scan {rawparams}
    # G28 X Y

대전력 AC 열기판을 사용하는 경우 구성에 추가하는 것을 권장합니다
이 구성은 대전력 열기판이 EDDY에 미치는 영향을 줄입니다
EDDY를 사용할 때 자동으로 열기판을 끄고 사용이 끝난 후 온도를 복원합니다

[gcode_macro BED_MESH_CALIBRATE]
rename_existing: _BED_MESH_CALIBRATE
gcode:
    {% set TARGET_TEMP = printer.heater_bed.target %}
    M140 S0
    _BED_MESH_CALIBRATE {rawparams}
    M140 S{TARGET_TEMP}
