TMC 5160 Plus

기본 사양

• 입력 전압 : 12-60V
• 최대 전류 : 10A
• 호환 가능한 펌웨어 : Marlin/Klipper/RRF
• 드라이브 모드 지원: TMC: SPI
• 마이크로플라이어(microPlyer)가 내장된 스테퍼/방향 인터페이스
• 최고 해상도는 256분의 1 단계
• stealthChop2 소음 없는 작동 및 부드러운 동작 지원
• 중간 주파수 공진 억제 지원
• spreadCycle 고동적 모터 제어 차단기 지원
• dcStep 하중 관련 속도 제어 지원
• stallGuard2 고정밀 무센서 모터 하중 감지 지원
• coolStep 전류 제어 지원, 최대 75% 에너지 절약 가능

메인보드 점퍼 및 드라이브 연결 설명

팁

TMC 5160 Plus는 SPI 모드를 사용합니다. FLY 메인보드 점퍼는 SPI 점퍼에 따라 점퍼 커버를 설치해야 합니다. 다른 메인보드는 메인보드 판매자에게 문의하십시오.

메인보드 FPC 설치

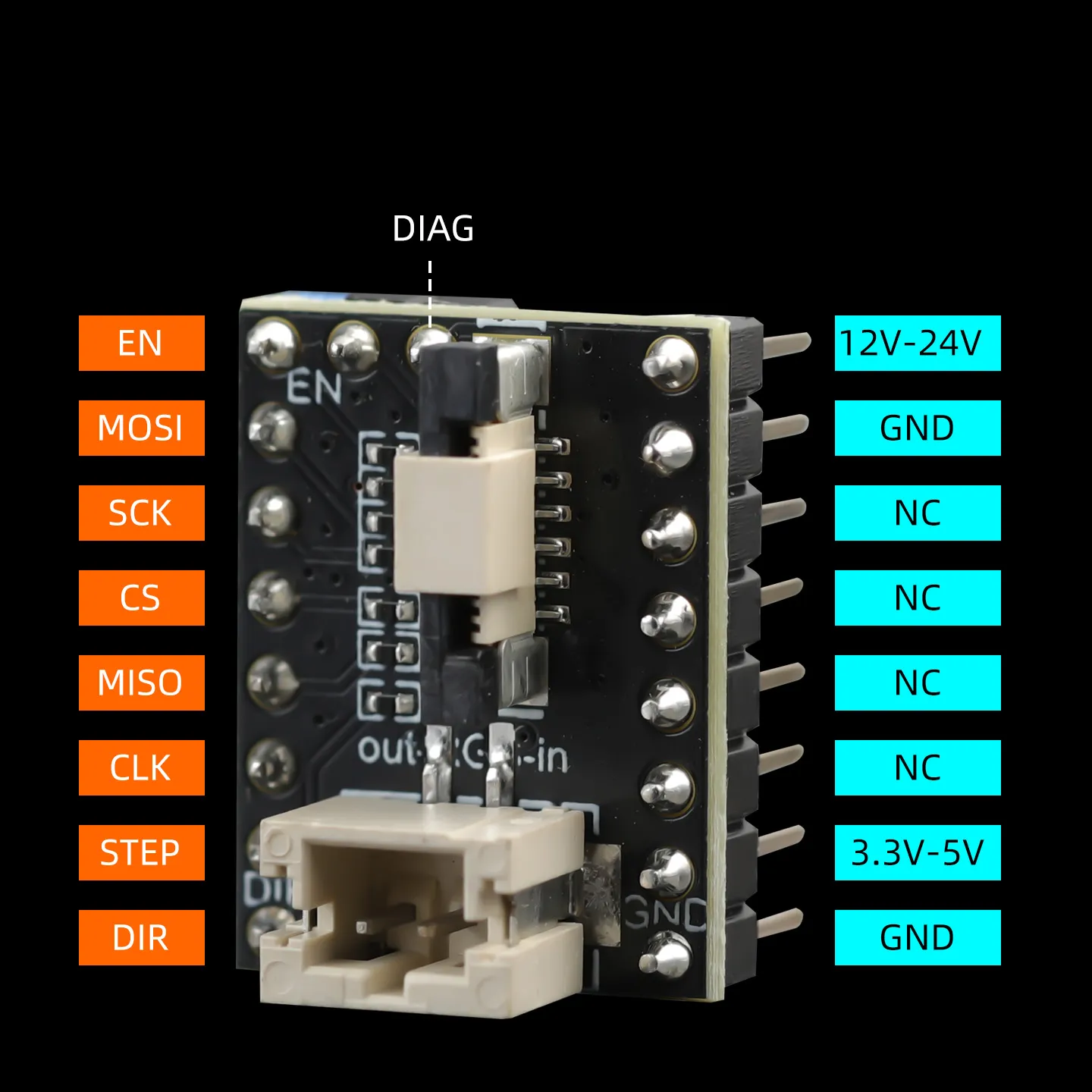

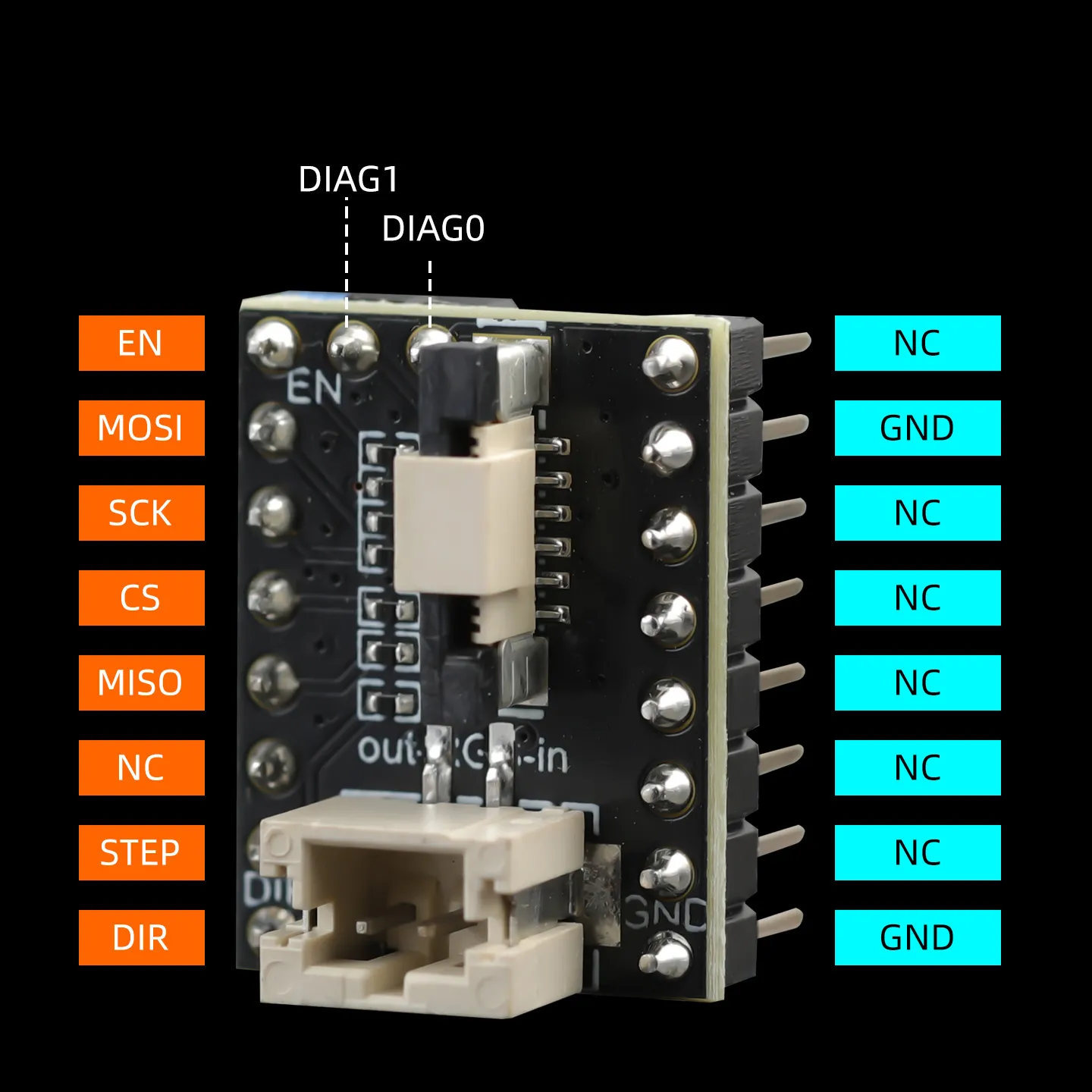

소모듈 핀 소개

• 메인보드 드라이브 전원 입력은 12V-24V입니다.

RGB 설정 조절

팁

메인보드 EN 핀으로 RGB를 제어할 경우 모터가 강제로 잠금됩니다.

• 여러 개의 드라이브 RGB 연결

12V 팬 연결

메인보드 참고 설정

위험

드라이브 샘플 저항은 0.033입니다. 잘못 설정하지 마세요.

드라이브 EN 핀으로 RGB 제어 시

• 스위치를 FAN 쪽으로 이동

[stepper_x]
step_pin:
dir_pin:
# enable_pin: !

[tmc5160 stepper_x]
cs_pin:
spi_software_mosi_pin:
spi_software_miso_pin:
spi_software_sclk_pin:
run_current: 1.0
interpolate: False
sense_resistor: 0.033
stealthchop_threshold: 0
driver_DISS2G: 1
driver_DISS2VS: 1

메인보드 RGB 핀으로 RGB 제어 시

• 스위치를 FAN 쪽 반대 방향으로 이동

[stepper_x]
step_pin:
dir_pin:
enable_pin: !

[tmc5160 stepper_x]
cs_pin:
spi_software_mosi_pin:
spi_software_miso_pin:
spi_software_sclk_pin:
run_current: 1.0
interpolate: False
sense_resistor: 0.033
stealthchop_threshold: 0
driver_DISS2G: 1
driver_DISS2VS: 1

RGB 참고 설정

• 플러그인 확장을 통해 드라이브 LED 제어 클릭하여 이동

[neopixel TP_led]
pin:
chain_count: 6
# Number of LEDs
# 灯珠数量
color_order: GRB
initial_RED: 0.4
initial_GREEN: 0.8
initial_BLUE: 1
initial_WHITE: 0.0
#66CCFF

전류 경고

위험

TMC5160 Plus는 10A를 지원하지만, 과도한 전류는 모터 손상과 함께 냉각을 강화해야 합니다.
