USB 펌웨어 컴파일

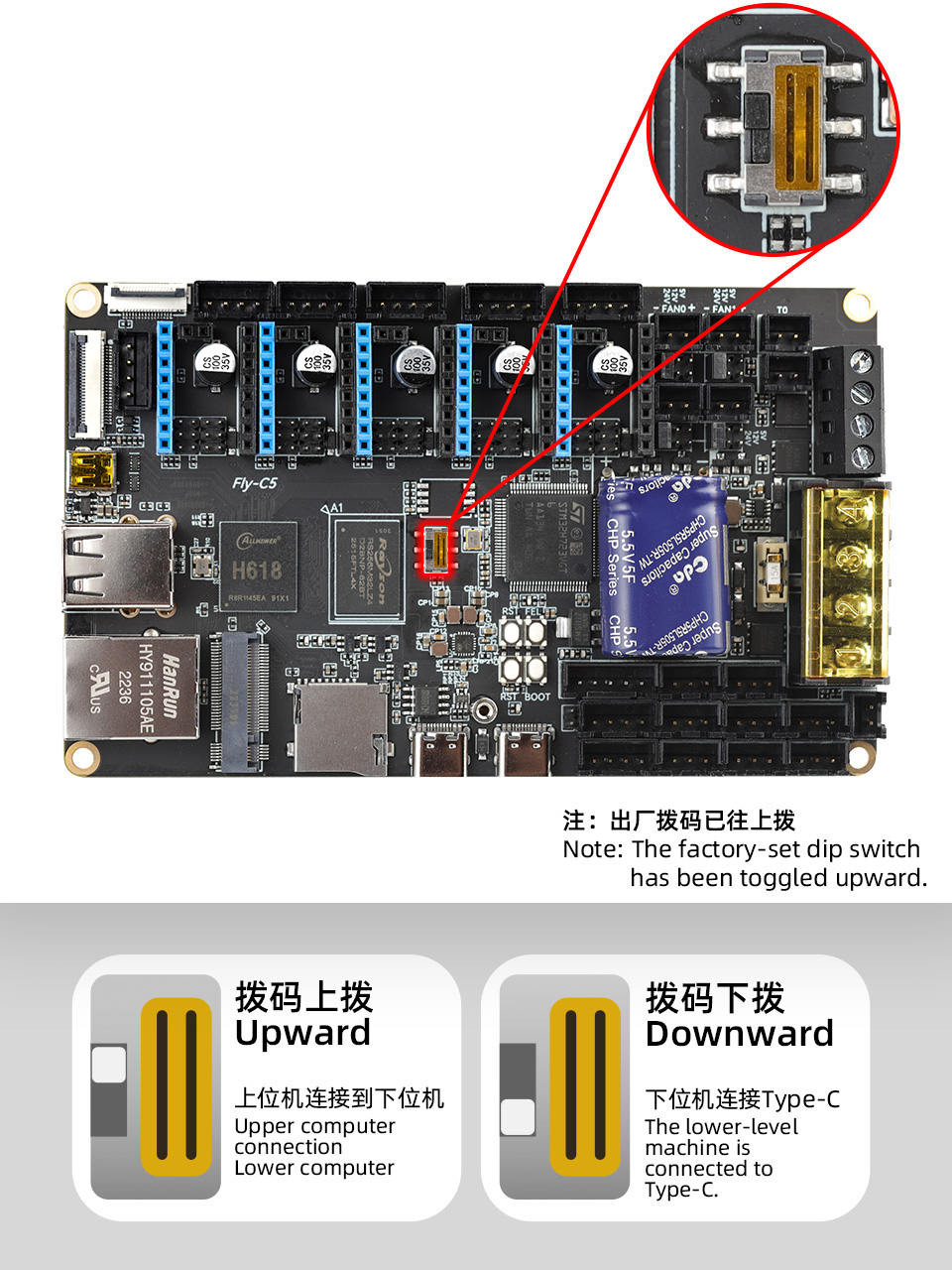

다이얼 스위치 확인

참고

• 정상 사용 시, 다이얼 스위치를 위로 올려주세요
• 다이얼 조정 시, 완전히 위로 올려주세요, 그렇지 않으면 장치와 연결이 되지 않을 수 있습니다!!!

상위 컴퓨터에 SSH 연결

경고

• 펌웨어 컴파일 전에 Wi-Fi로 상위 컴퓨터에 SSH 연결이 필요합니다

• 먼저 아래 링크를 참고해 주세요: Wi-Fi로 상위 컴퓨터에 SSH 연결하기

---

USB 펌웨어 플래싱

USB 펌웨어 플래싱

참고

• FLYOS-FAST 시스템에는 이미 컴파일된 USB 펌웨어가 포함되어 있어 수동으로 컴파일할 필요 없이 아래 명령어만 실행하면 플래싱할 수 있습니다
• 원할 경우 USB 펌웨어 수동 컴파일을 선택하여 직접 컴파일도 가능합니다

• SSH로 상위 컴퓨터에 연결 후 아래 명령어를 입력하세요

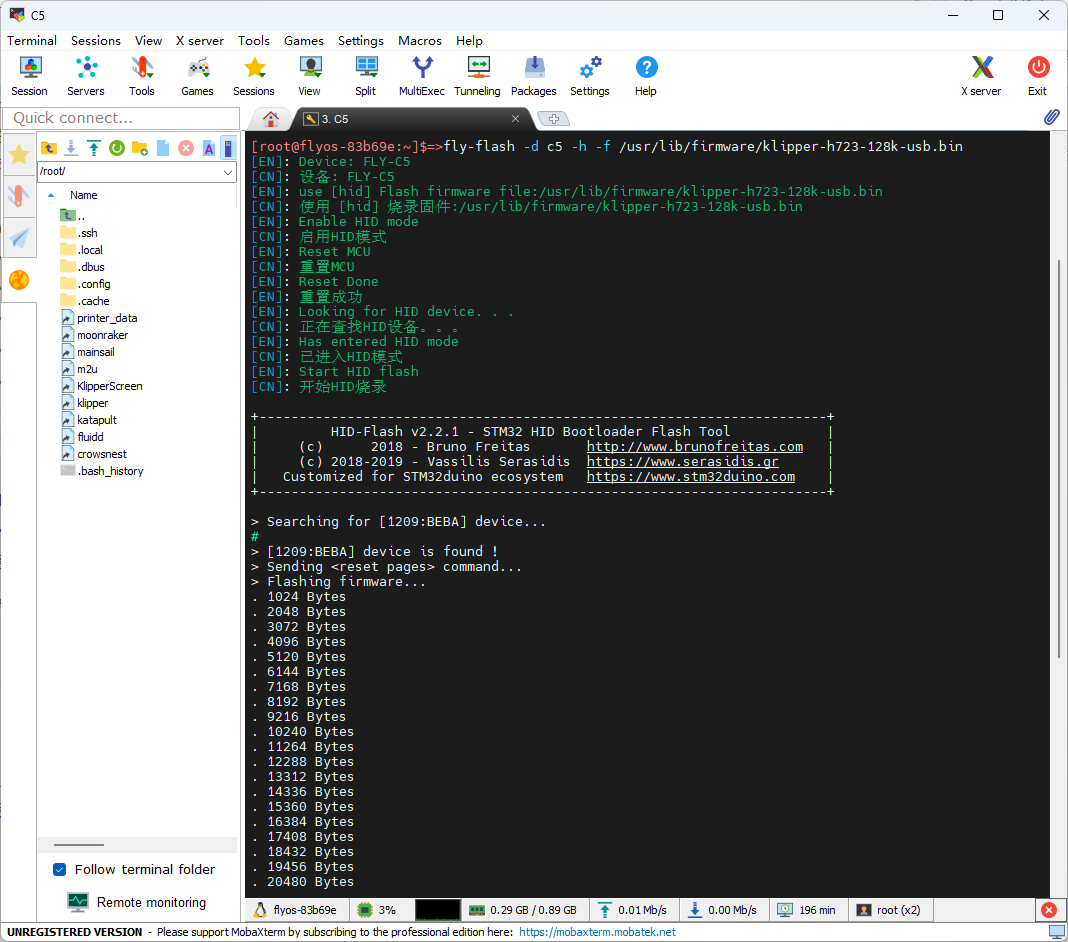

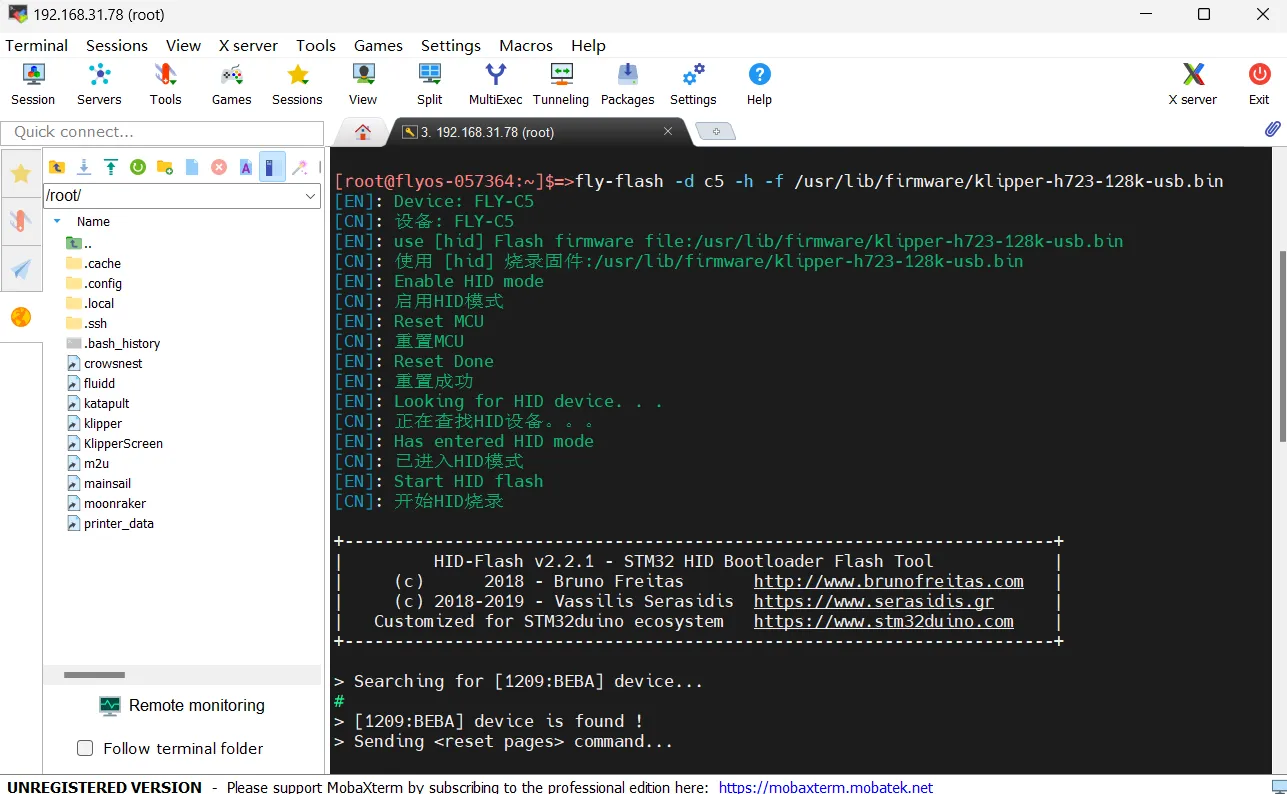

fly-flash -d auto -h -f /usr/lib/firmware/klipper/stm32h723-128k-usb.bin

USB 펌웨어 수동 컴파일

USB 펌웨어 수동 컴파일

Klipper 펌웨어 컴파일 및 구성 페이지 작업 설명

:::팁

키보드 입력 모드를 반각 모드(영문 모드)로 설정해 주세요.

:::

1. 키보드의 위쪽 화살표 키 ↑, 아래쪽 화살표 키 ↓는 메뉴 항목을 선택하기 위해 커서를 상하로 이동시킵니다.
2. 확인 키 Enter 또는 공백 키 Space는 메뉴를 선택하거나 하위 메뉴로 진입합니다.
3. 종료 키 ESC는 상위 메뉴로 돌아갑니다.
4. Q 키는 Klipper 펌웨어 구성 페이지를 종료합니다.
5. Klipper 펌웨어 구성 페이지를 종료할 때, 만약 저장 여부에 대한 메시지가 표시된다면 Y 키를 눌러 구성 파일을 저장합니다.

:::경고

구성 페이지 옵션 수가 적은 경우, [ ] Enable extra low-level configuration options를 먼저 선택하여 일부 숨겨진 옵션이 표시되도록 해야 합니다.

:::

다음은 펌웨어를 컴파일하는 방법입니다:

• SSH에 연결한 후 아래의 명령어를 입력하고 엔터를 누릅니다:

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• 여기서 rm -rf ~/klipper/.config && rm -rf ~/klipper/out는 이전에 컴파일된 데이터와 펌웨어를 삭제하며, make menuconfig는 펌웨어를 컴파일합니다. 실행 후 아래와 같은 인터페이스가 나타나야 합니다.



• Extra low-level configuration options을 활성화하고 엔터를 누릅니다.



• Micro-controller Architecture 메뉴로 들어간 후 STMicroelectronics STM32를 선택하고 엔터를 누릅니다.



• Processor model 메뉴로 들어가서 STM32H723를 선택하고 엔터를 누릅니다.



• Bootloader offset를 선택하고 128KiB bootloader를 선택합니다.



• **Clock Reference (8 MHz crystal)**를 선택하고 25 MHz crystal를 선택합니다.



• Communication interface를 선택하고 **USB (on PA11/PA12)**를 선택합니다.



• Q 키를 눌러 Save configuration 화면이 나올 때까지 진행한 후 Y 키를 눌러주세요

• 설정이 저장되고 명령어 인터페이스로 돌아왔습니다

• 아래 명령어를 입력하여 컴파일을 시작하세요 (시간이 다소 소요됨)

make -j4

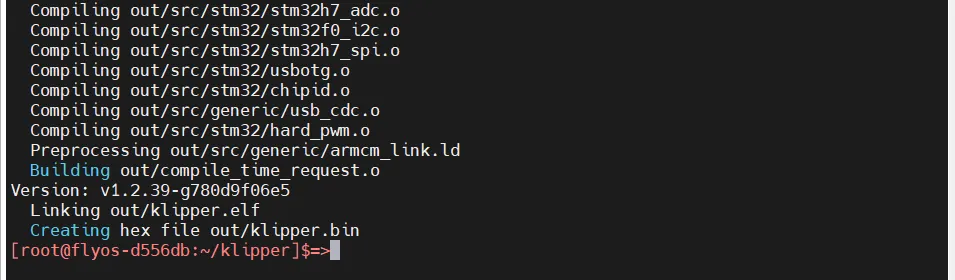

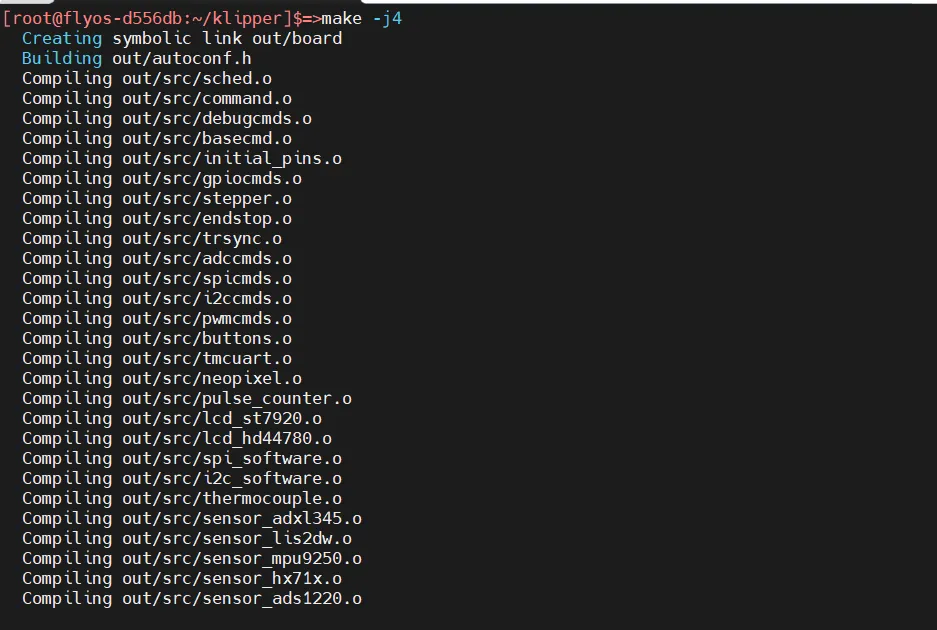

• 마지막에 아래 화면이 출력되면 컴파일이 성공한 것입니다

---

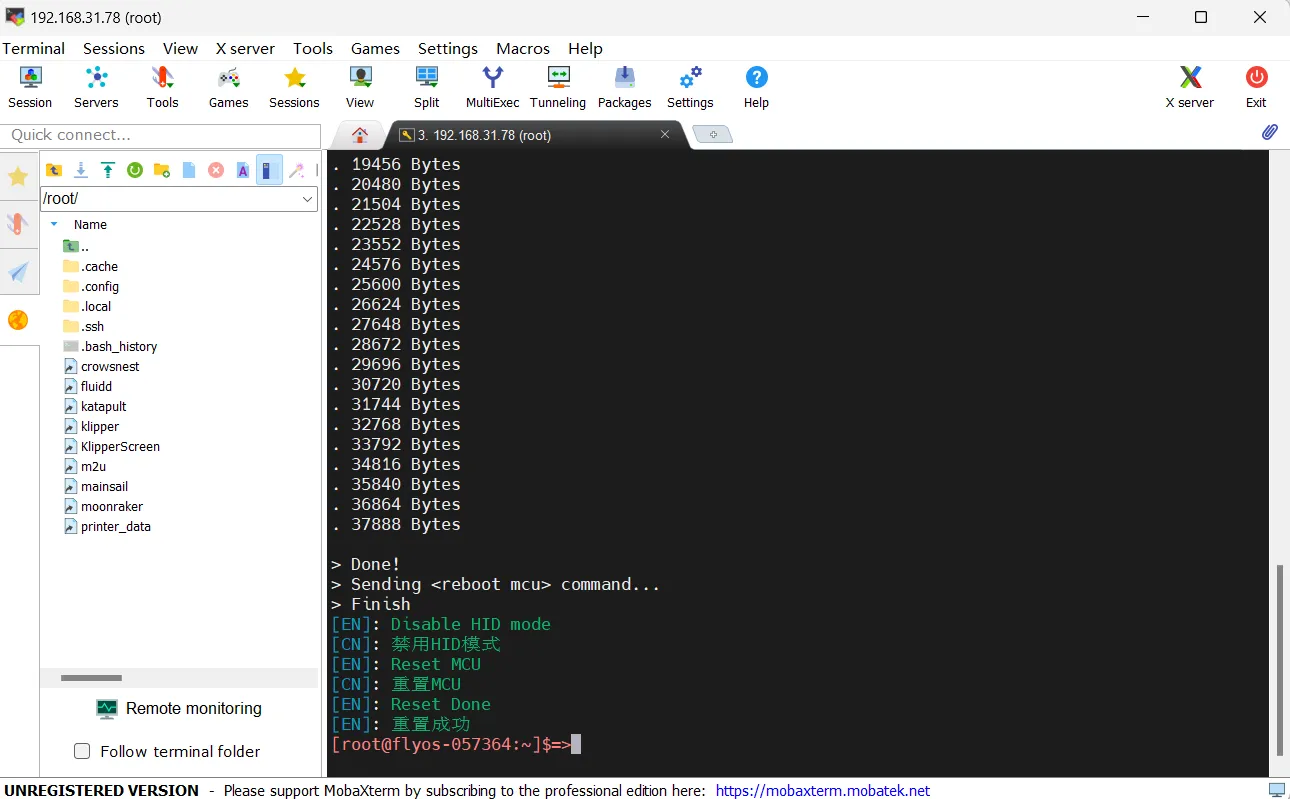

펌웨어 플래싱

팁

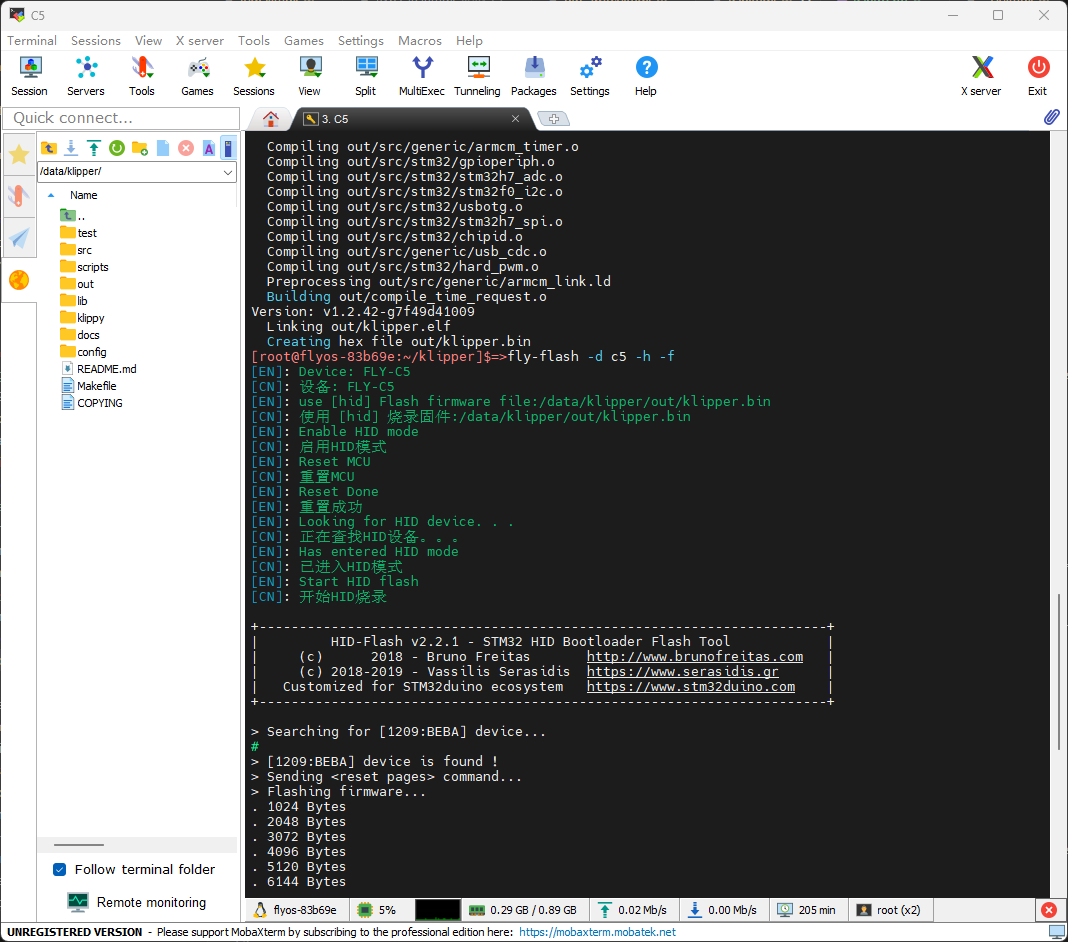

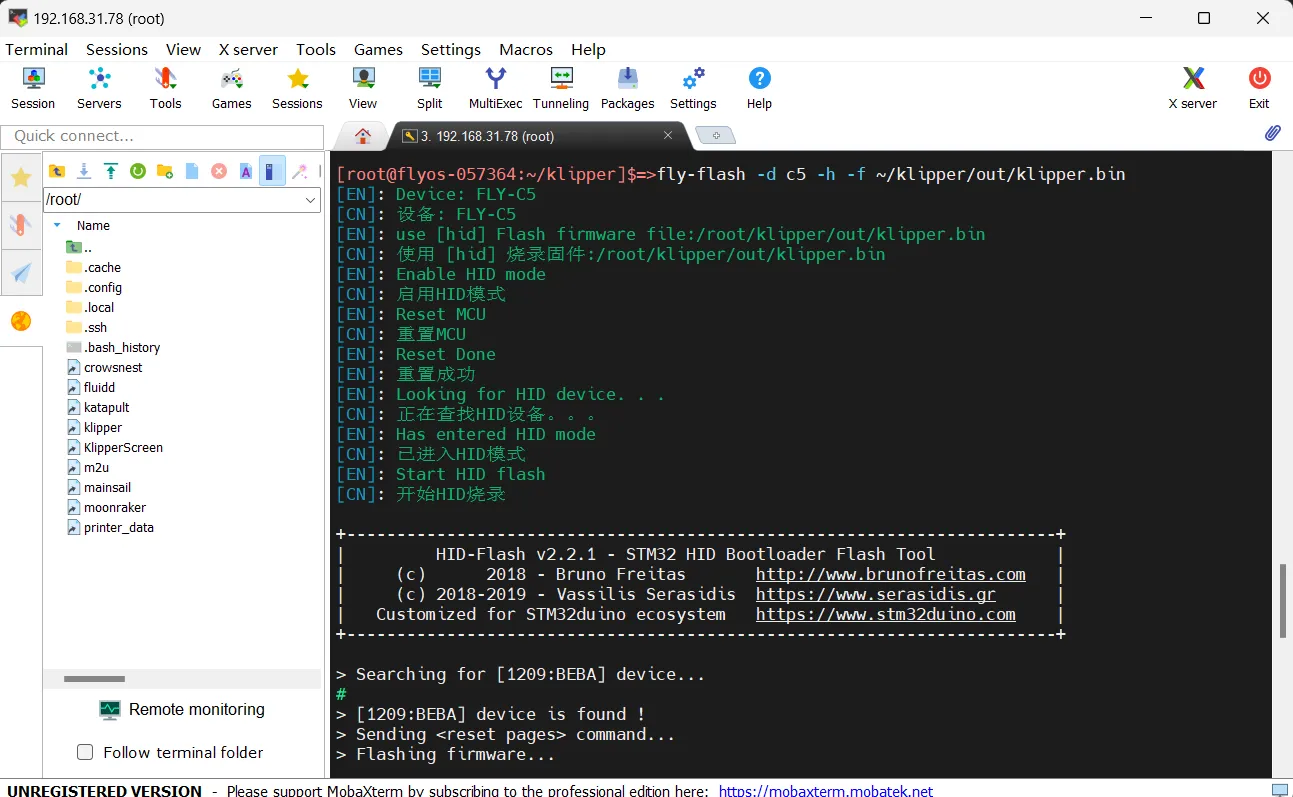

아래 명령어를 실행하여 펌웨어를 플래싱하세요

fly-flash -d auto -h -f /data/klipper/out/klipper.bin

---

USB ID 검색

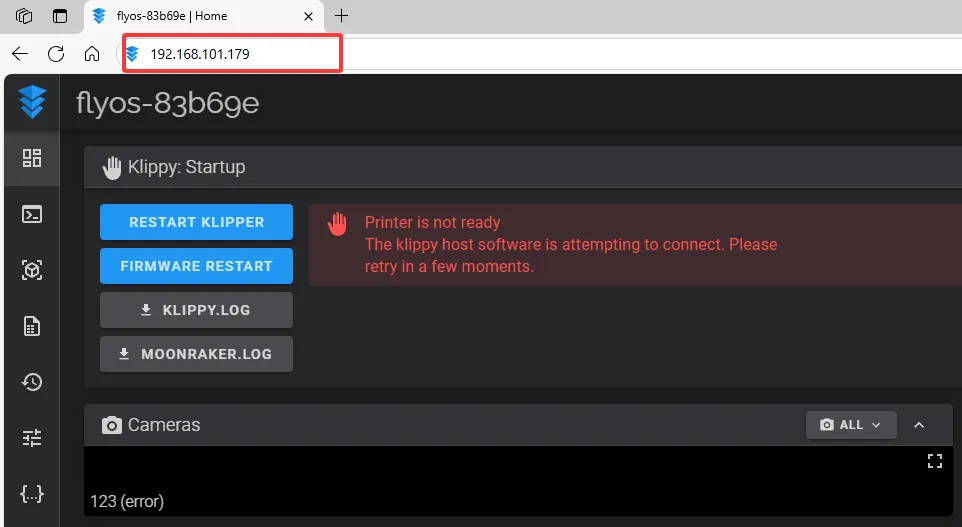

1. 브라우저를 열고 주소창에 상위 컴퓨터의 IP 주소를 입력합니다. 예를 들어, 제 상위 컴퓨터 IP가 192.168.101.179라면 직접 입력하고 엔터를 누르면 됩니다.

2. 상위 컴퓨터의 WEB 인터페이스를 열고, 왼쪽 사이드바의 구성 옵션에서 다음을 찾습니다:

fluidd의 경우: {…} , 클릭하여 들어가면 printer.cfg를 찾을 수 있습니다.

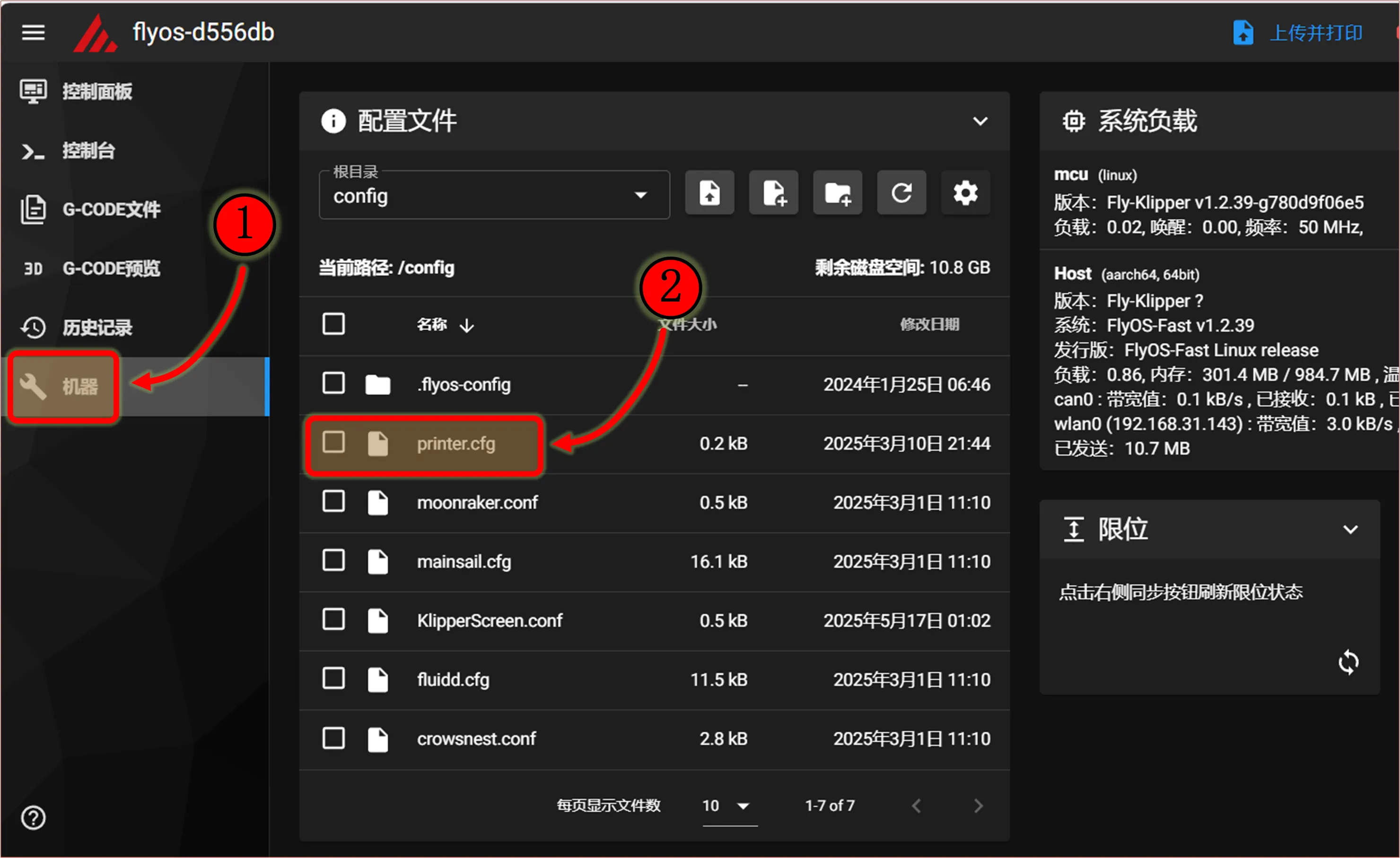

mainsail의 경우: 기계, 클릭하여 들어가면 printer.cfg를 찾을 수 있습니다.

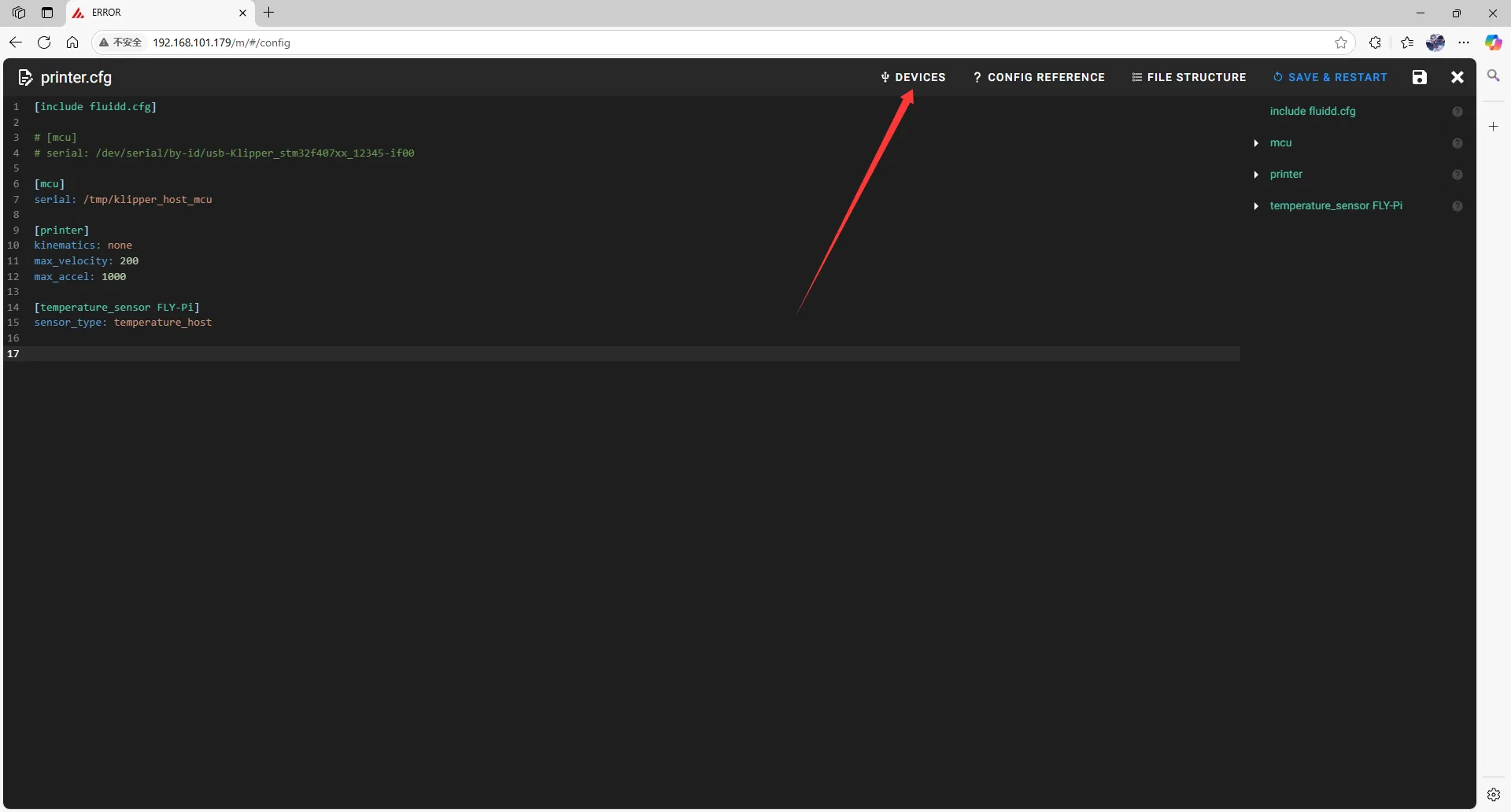

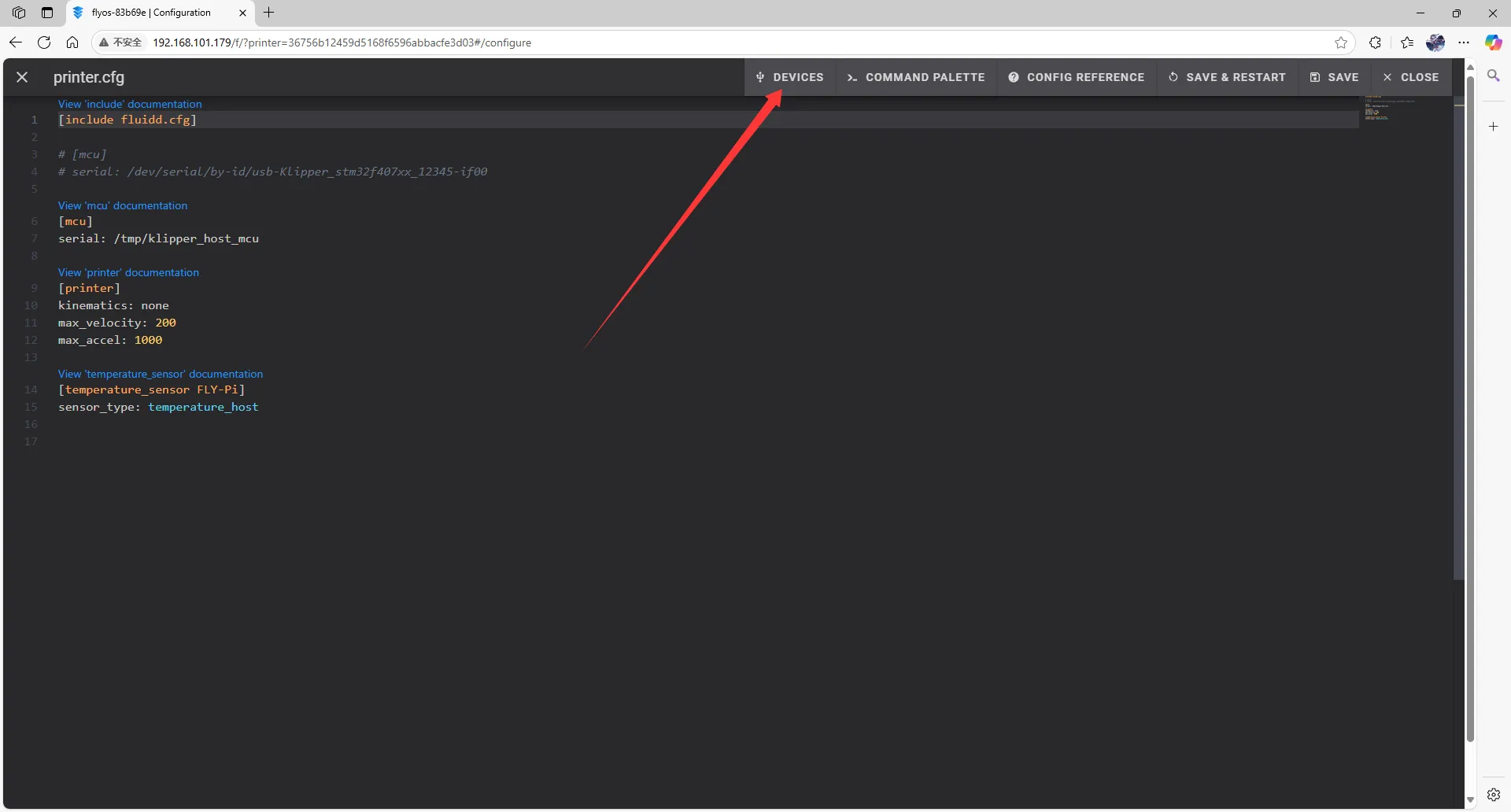

3. printer.cfg를 클릭하여 들어간 후, 오른쪽 상단의 DEVICES를 클릭합니다.

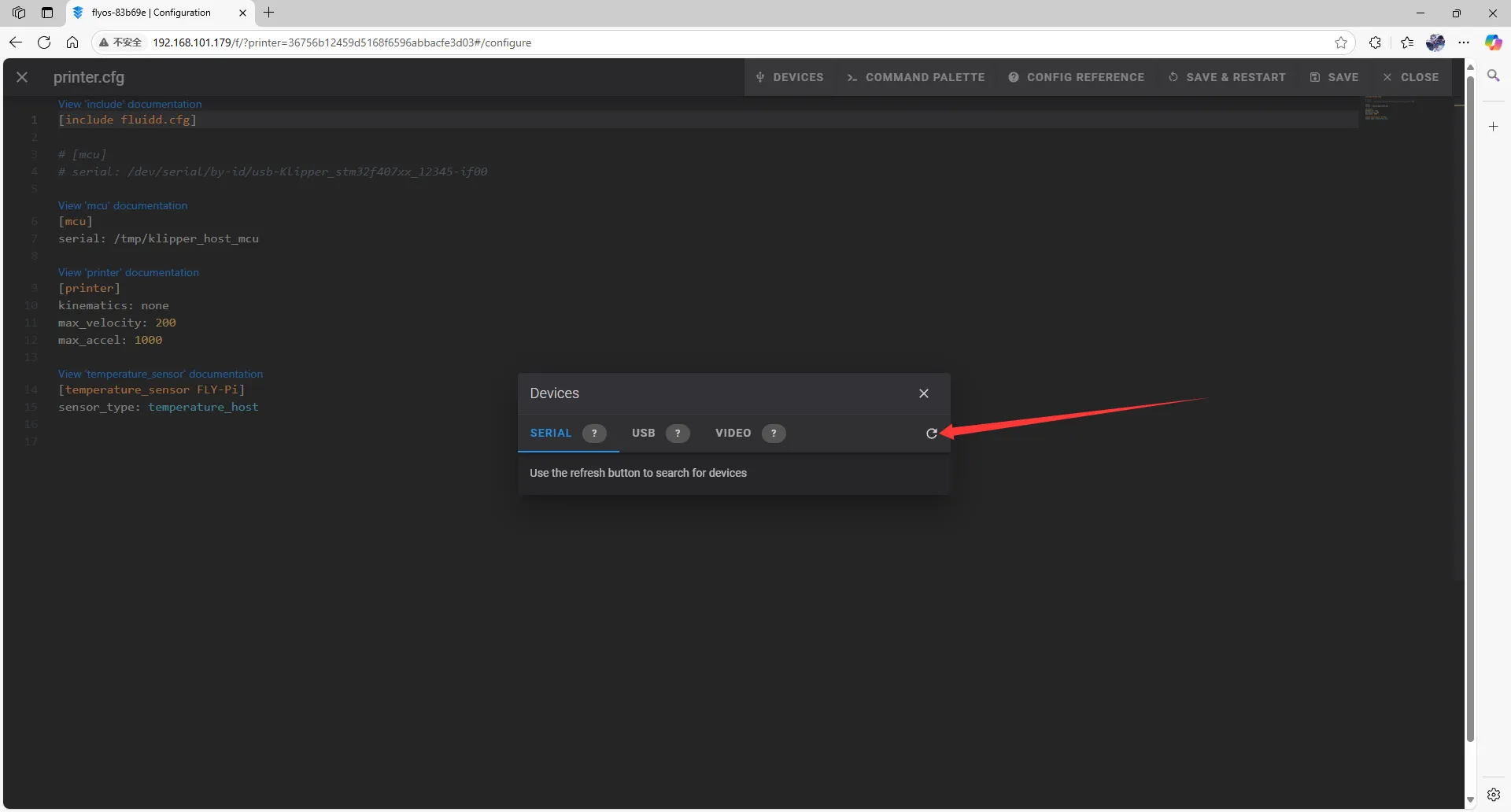

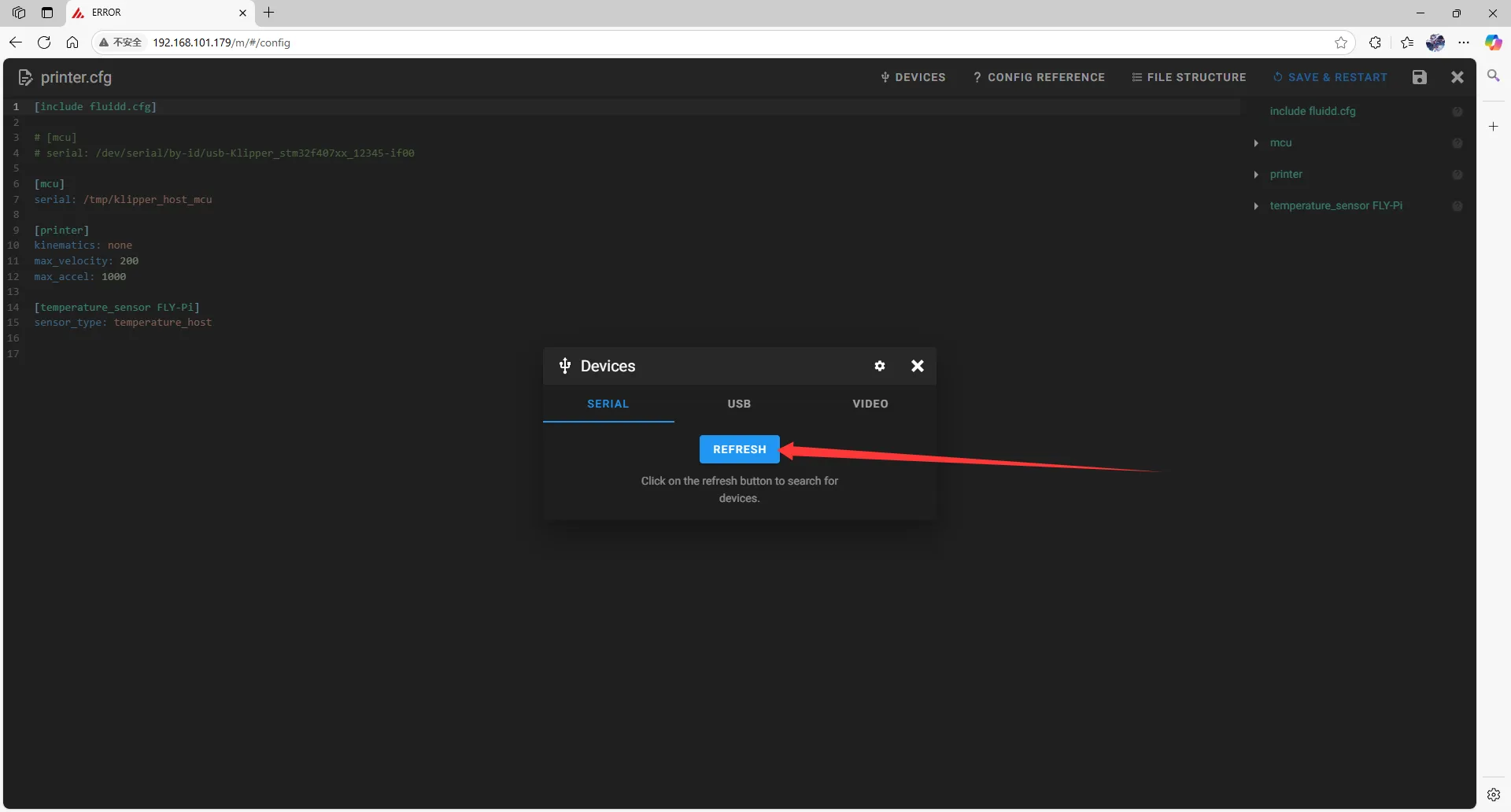

4. SERIAL을 클릭한 후, 새로고침합니다.

fluidd의 새로고침

mainsail의 새로고침

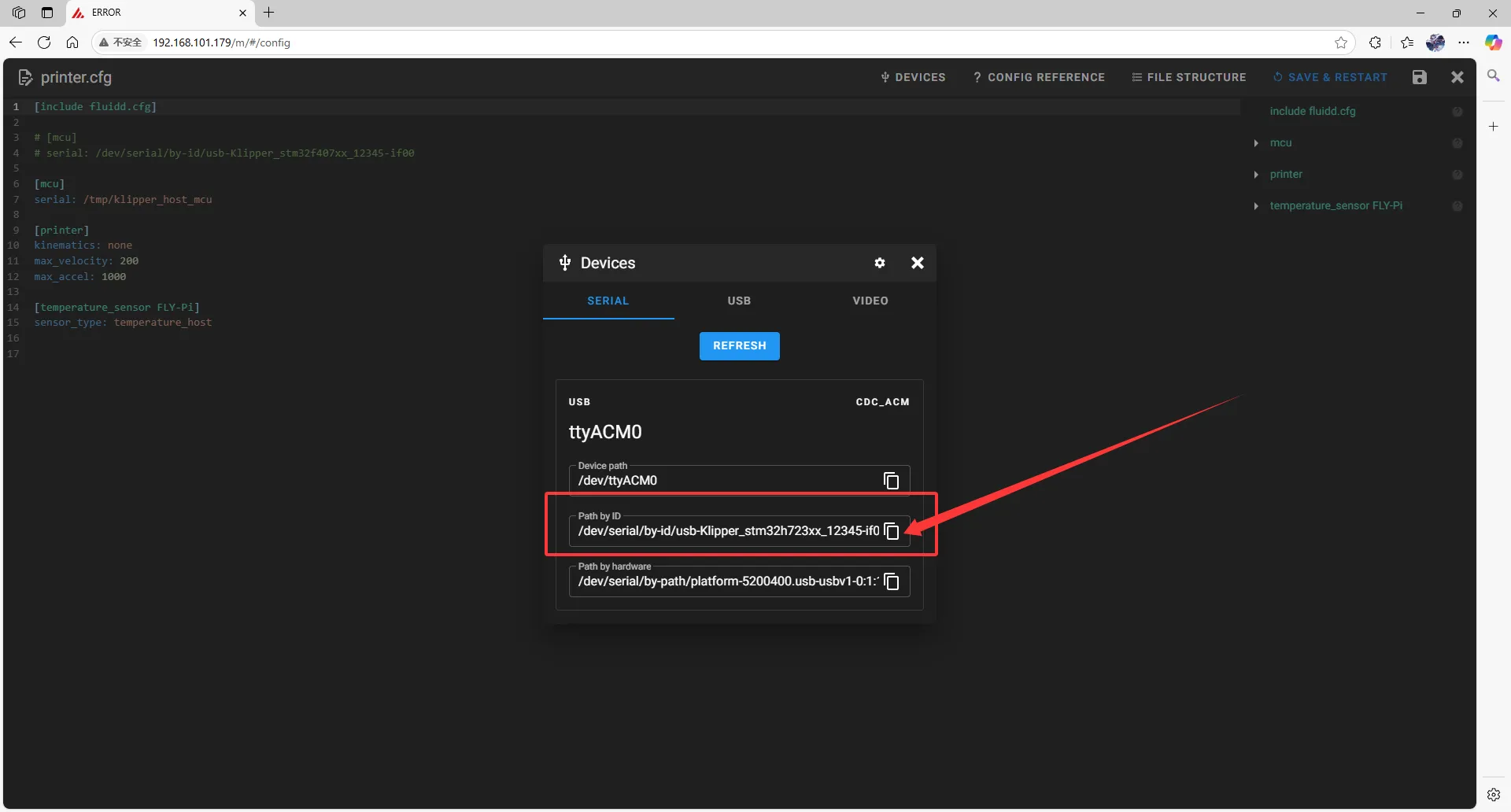

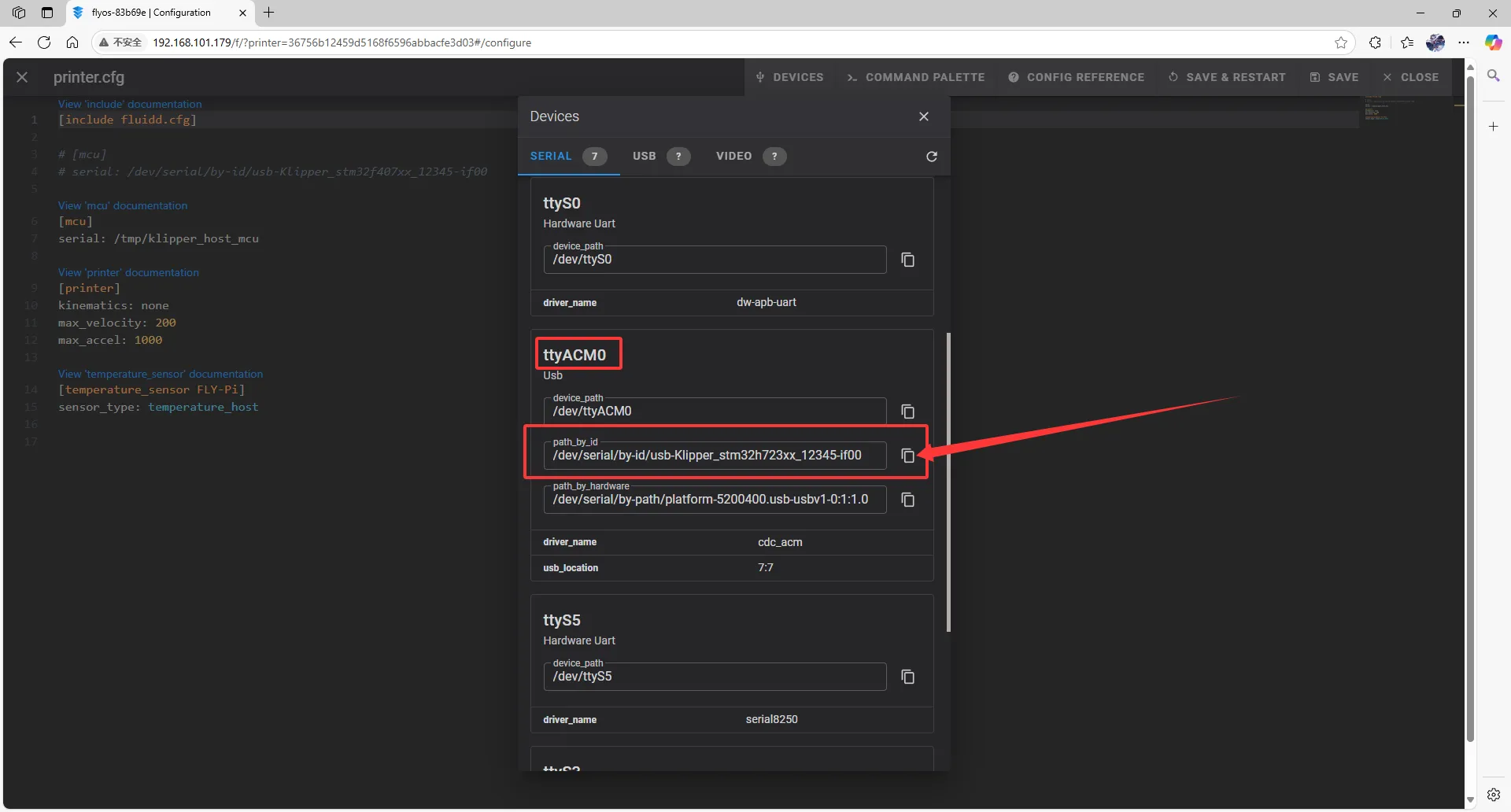

5. ID를 복사합니다. 화살표가 가리키는 곳을 클릭하면 복사할 수 있습니다.

fluidd에서는 ttyAMC가 존재하는지 확인하고, Path by ID가 존재하는지 확인해야 합니다. 이것이 USB ID입니다.

mainsail에서는 ttyAMC가 존재하는지 확인하고, Path by ID가 존재하는지 확인해야 합니다. 이것이 USB ID입니다.

USB ID 입력

위험

아래 ID는 사용할 수 없습니다!!!!

serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0

1. DEVICES를 닫고 ID를 입력합니다.

주의사항

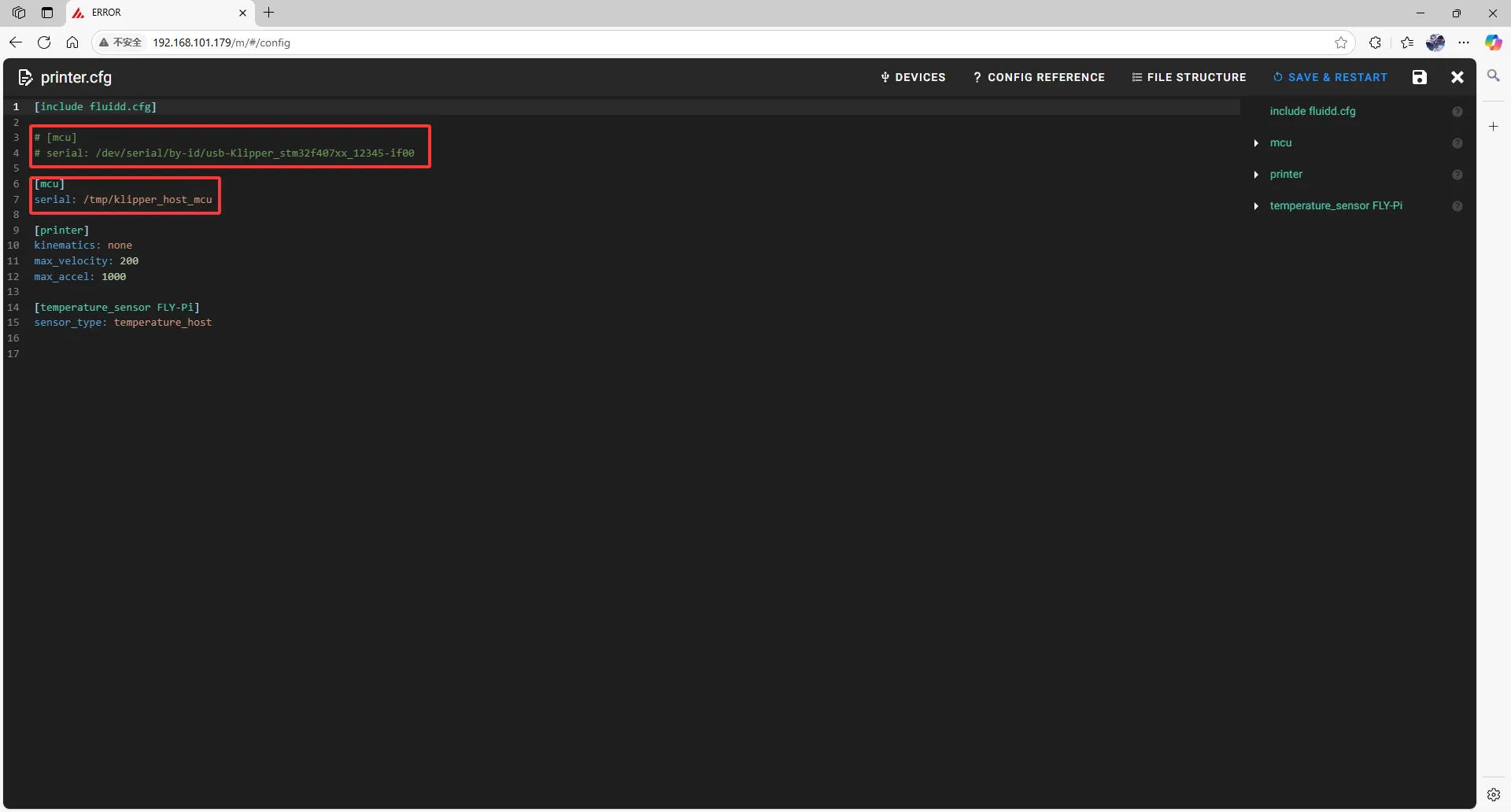

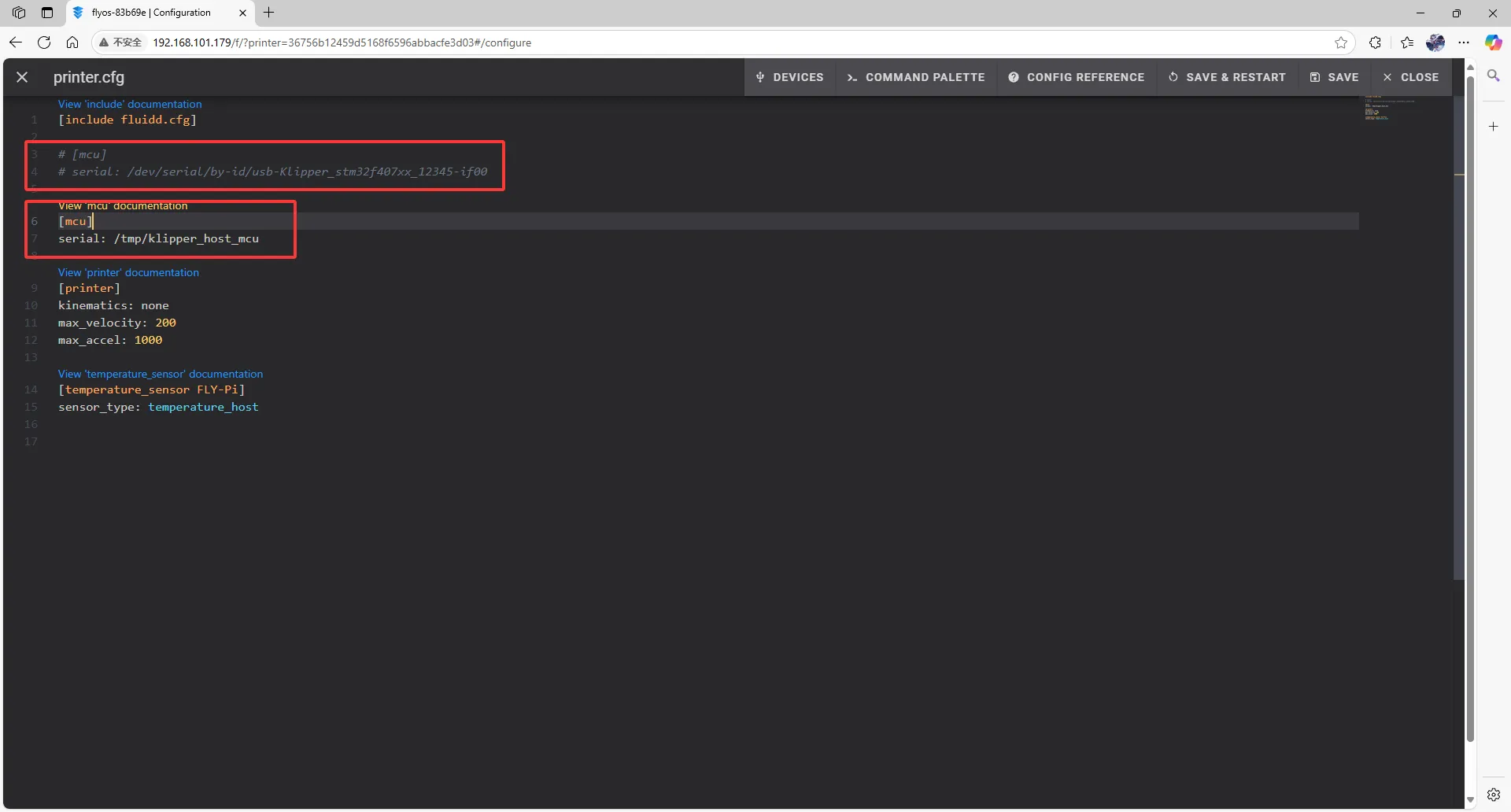

• 구성 파일에서 다음 부분을:

[mcu]
serial: /tmp/klipper_host_mcu

다음과 같이 수정합니다:

[mcu host]
serial: /tmp/klipper_host_mcu

• 다음을 추가합니다:

[mcu]
serial: <여기에 방금 조회한 ID로 대체하세요>

fluidd에서 [MCU] 찾기

mainsail에서 [MCU] 찾기

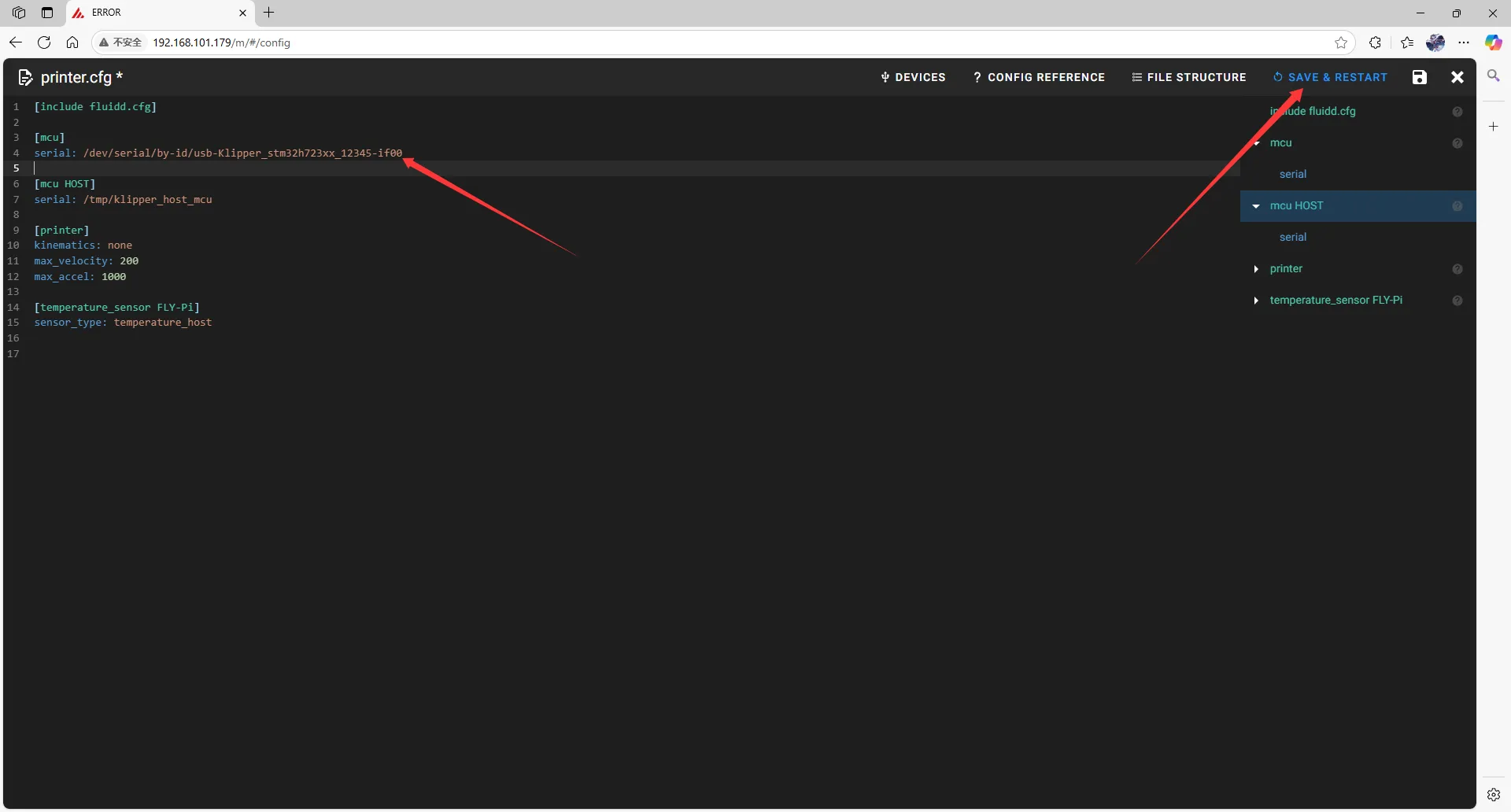

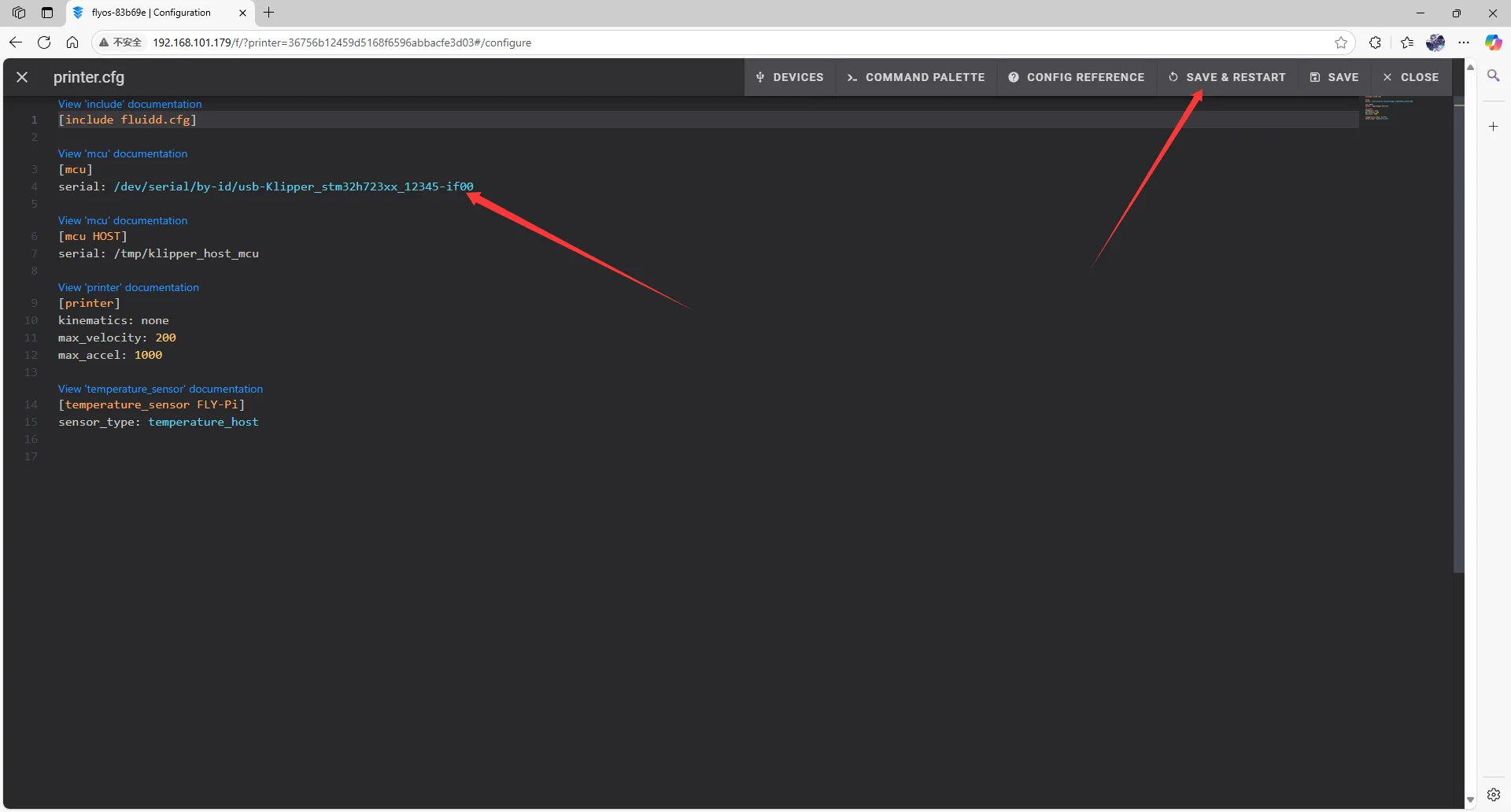

2. ID를 구성에 입력합니다.

팁

• ID를 입력한 후 오른쪽 상단의 SAVE & RESTART을 클릭하세요.

3. Klipper가 ADC out of range를 표시하는 경우, 이는 정상 현상입니다. 히트베드와 서미스터를 메인보드에 연결하고, 노즐과 히트베드의 서미스터 핀을 구성한 후 저장하고 재시작하면 됩니다.

위험

주의: 문서에 나타난 모든 ID는 예시일 뿐이며, 실제 각 메인보드의 ID는 모두 다릅니다. 실제로 획득한 ID를 입력하세요.

---
