배선

팁

• ALPS에는 여러 가지 배선 방법이 있습니다
• 실제 상황에 따라 선택해야 합니다

팁

• 배선 완료 후 펌웨어 설정이 필요합니다
• 펌웨어 설정을 완료한 후에 모듈 압력 임계값을 조정할 수 있습니다

• 메인보드 UART 포트 사용(PA9,PA10)
• BL-Touch 포트 사용
• 리미트 스위치 포트 사용

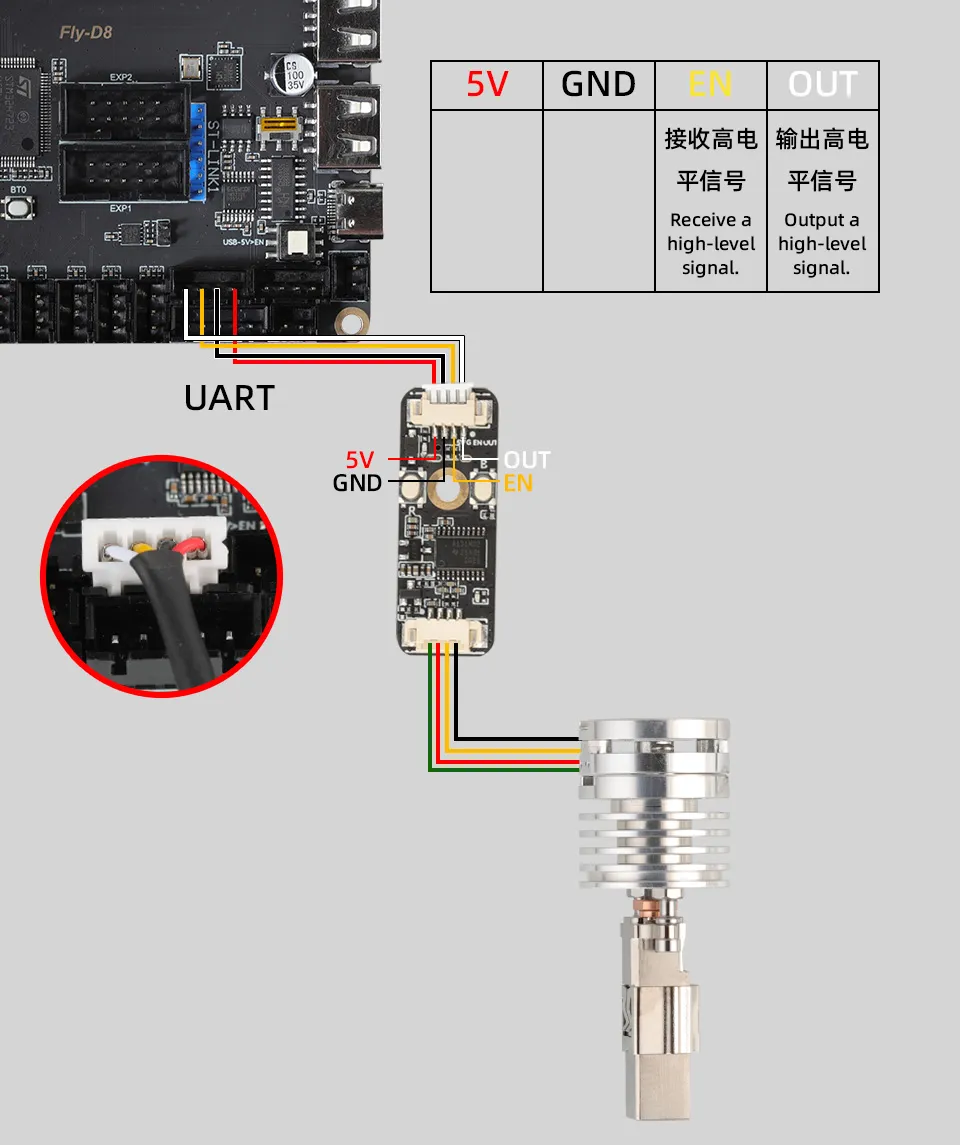

• ALPS 패키지에는 2미터 길이의 변환 케이블이 포함되어 있습니다
• 이 케이블을 사용하여 메인보드 UART 포트(PA9,PA10)에 연결할 수 있습니다
  Loading...

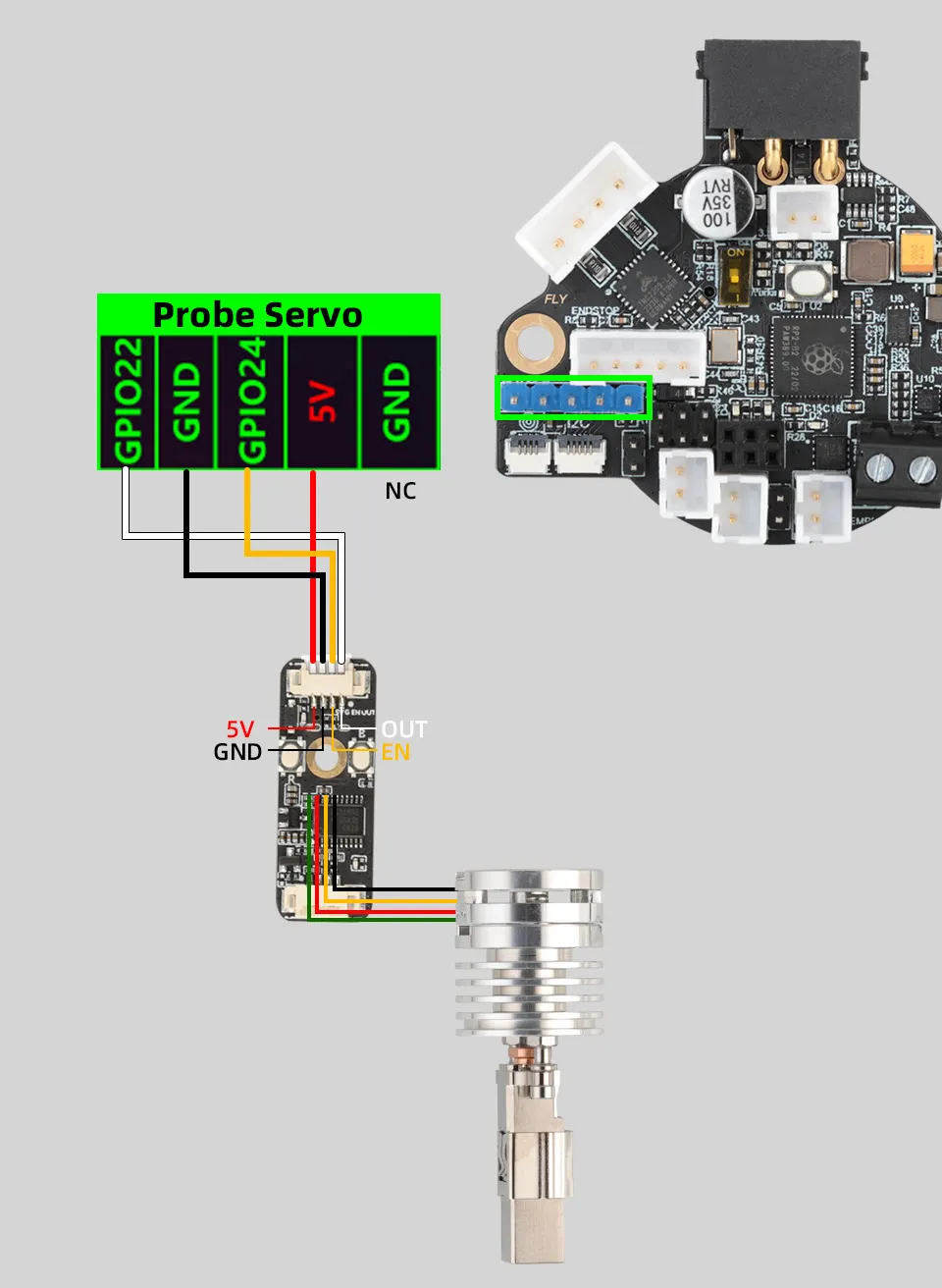

• BL-Touch 포트를 사용하려면 직접 터미널을 압착해야 합니다(규격 XH2.54)
• BL-Touch 포트를 사용할 경우 노란색 전선을 중간 서보 신호 인터페이스에 연결해야 합니다
  Loading...

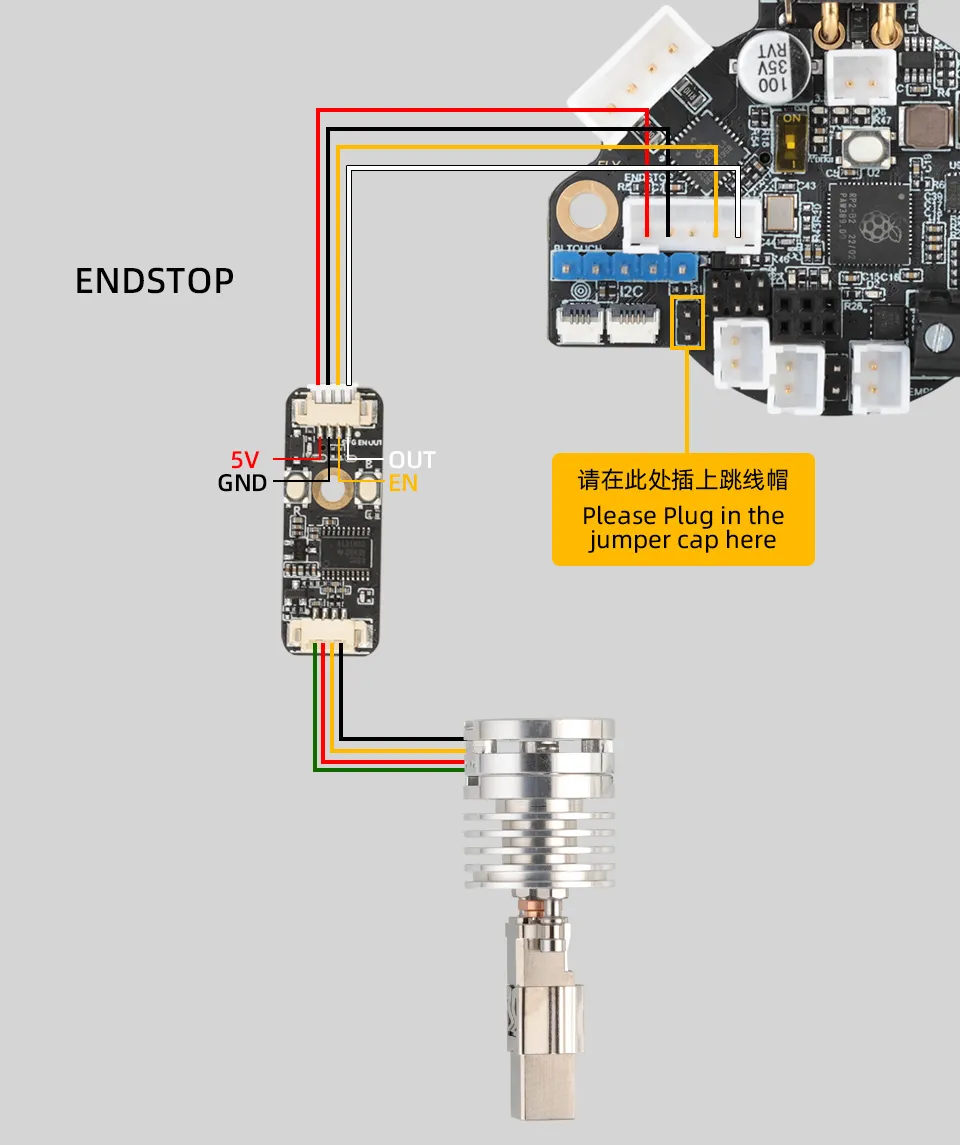

• 리미트 스위치 포트를 사용하려면 직접 터미널을 압착해야 합니다(규격 XH2.54)
• SHT36 V3의 gpio20과 같은 고전압 리미트 스위치 포트를 사용할 경우 점퍼가 필요하며, 그렇지 않으면 정상 작동하지 않습니다
