はじめに

1. 製品紹介

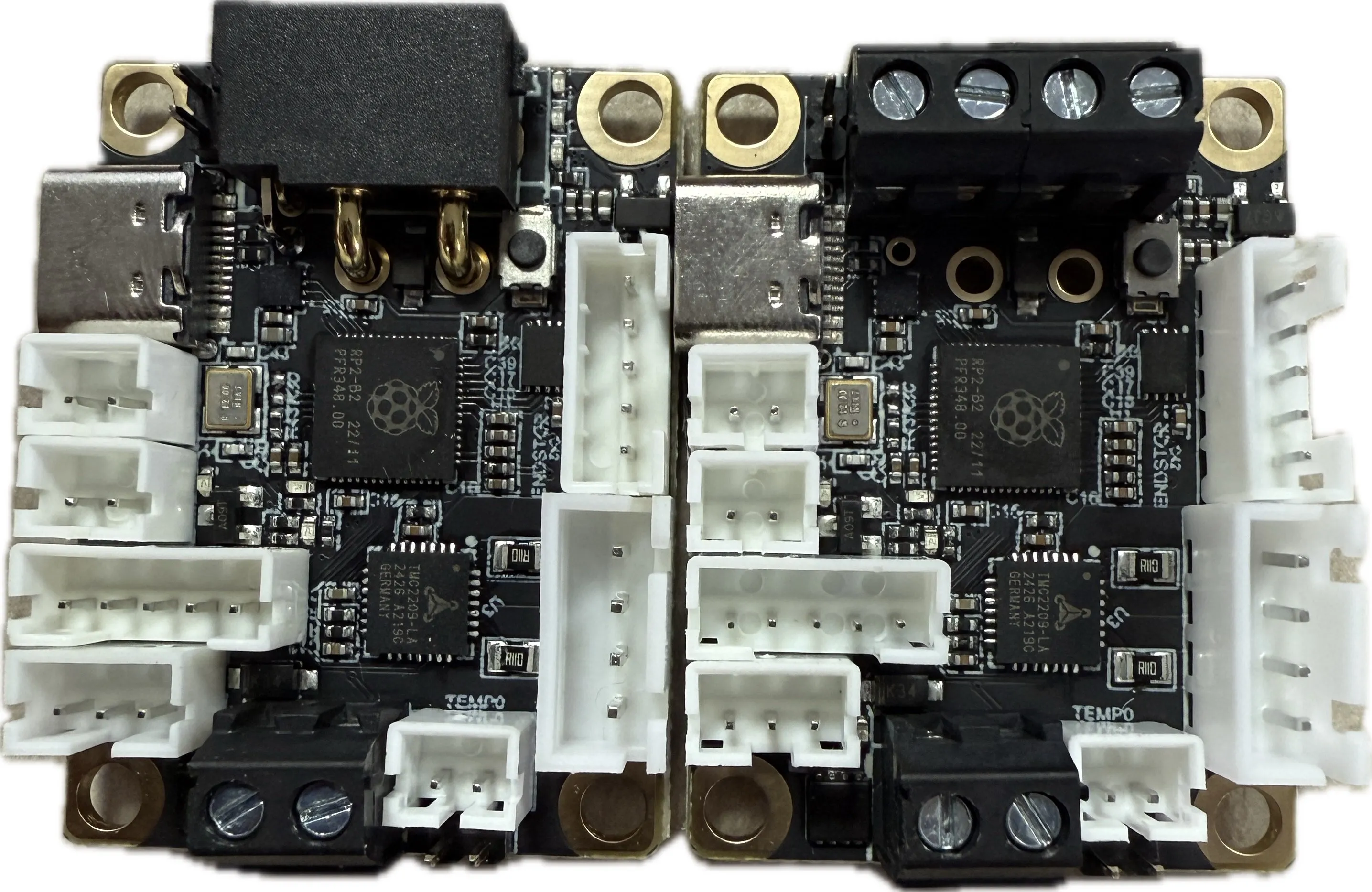

FLY TOOL-LITE-232は、広州マーロンエレクトロニクス科技有限公司が3Dプリンター用に設計したツールボードです。このツールボードにはxt30/kfインターフェースが搭載されており、元のメインボードとプリンター頭部との複雑な配線を4本の線で置き換えることができ、レイアウトを最適化します。TOOL-LITE-232は36/42ステッピングモーターに対応しており、RS232トランシーバー、TypeCポート、TMC2209ドライバ、LIS2DW加速度センサー、2つの制御可能ファンなどの機能を統合しています。このツールボードはKlipperファームウェアに対応しています。

4. 製品分類

TOOL-LITETOOL-LITE-232TOOL-LITE-CAN
Klipper CANBus
Klipper RS232
RRF CANBus
LIS2DW
MAX31865

1.1 製品特徴

  • ブートボタンを備えており、ユーザーはTypeC経由でブートモードに入り、ファームウェアを更新できます
  • Klipperファームウェアをサポートしています
  • S232モードをサポートしています
  • RS232モードでは、より高い伝送速度とより強固な安定性を持っています。
  • 温度センサー対応:ntc100kおよびPT1000温度センサー。
  • 2つの制御可能なファンをサポートし、最大出力電流は1Aです
  • ボード内にLIS2DW加速度センサーが搭載されています
  • 高電圧probeインターフェースが予約されており、ボード内に2209ドライバが搭載され、さまざまなレベルセンサーをサポートします。例えばBLtouch、klicky、Voron Tap、PL08nなど
  • 12-24V電圧、15A電流入力に対応し、ヒーター端子を拡大し、定格電流は10Aです

1.2 新規機能

  • 新たなRS232モードを追加し、より高い伝送速度とより強固な安定性を持ち、デバッグや使用もより簡単になりました
  • 1メートルの電源/信号接続ケーブルを追加し、ケーブルはツイストペア設計で、ノイズ耐性がさらに強くなりました

1.3 製品仕様

  • MCU:Raspberry Pi rp2040、ダブルコアARM Cortex-M0+@133MHz
  • 接続インターフェースはXT30(2+2)コネクタを使用し、15Aの電流をサポートし、ピークは30Aです
  • ファームウェア:Klipper
  • 入力電圧:DC12V-24V
  • ロジック電圧:DC3.3V
  • ボード内センサー:LIS2DW
  • ヒーター端子: ヒーター(HEAT0)、10A
  • 拡張インターフェース: 高電圧probeインターフェース、EndStop、PT100/PT1000、XH2.54-2P CAN拡張ポート
  • ファンインターフェース:2つのDC制御ファン
  • モータードライバ:ボード内にTMC2209を搭載
  • 温度センサー:1つの100K NTCまたはPT1000(TH0)
