RS232ファームウェア接続ガイド

ファームウェアの準備

  • RS232モードに入る前に、Type-Cケーブルを使用してツールボードに事前にコンパイルされたRS232ファームウェアを書き込んでください。

配線手順

ディップスイッチの設定

  1. 安全な電源オフ: 作業前に、ツールボードが電源から完全に切断されていることを確認してください。
  2. ディップスイッチの位置確認: ツールボードを裏返し、背面のディップスイッチ群を見つけてください。

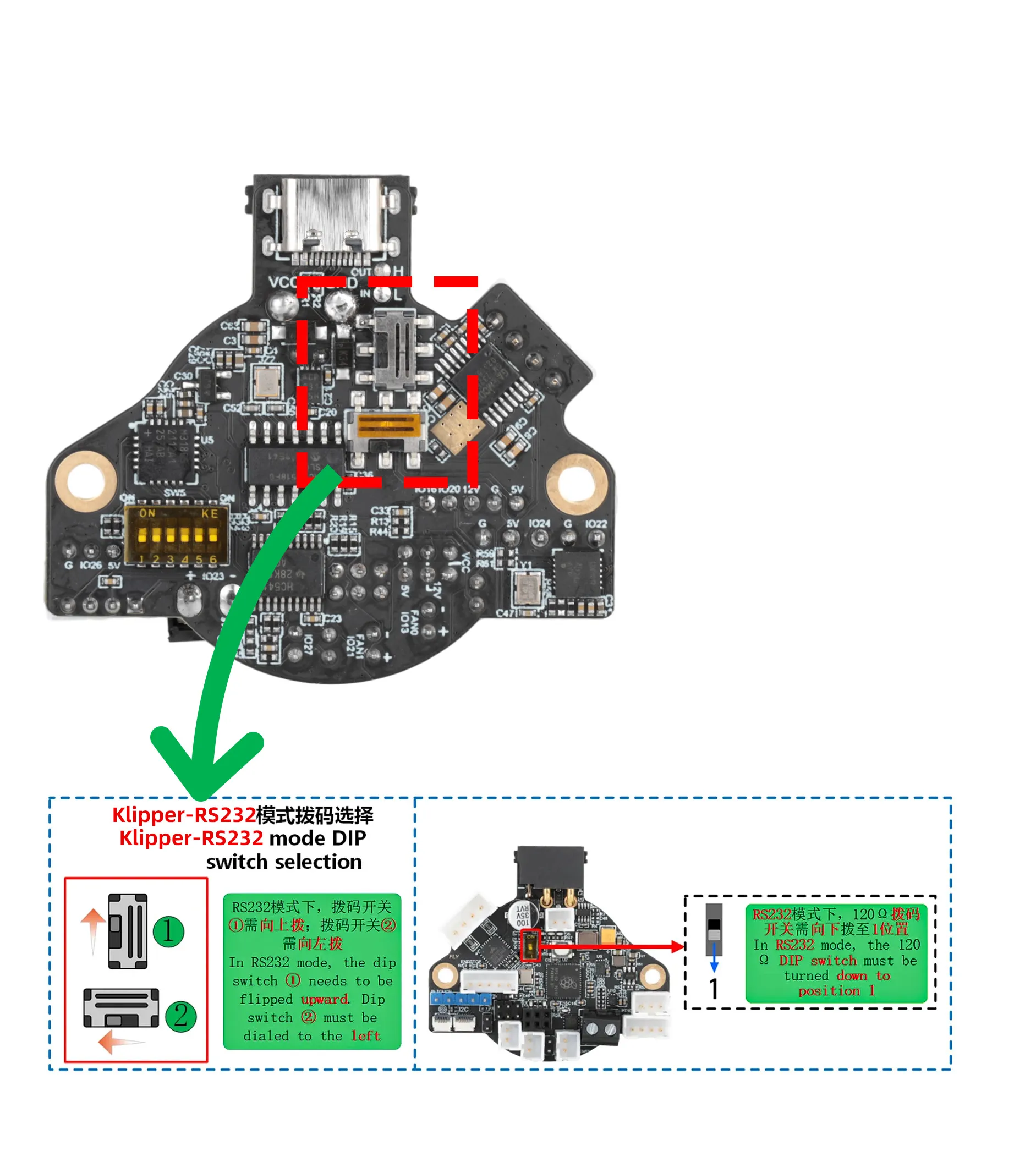

  3. モード切り替え: すべてのディップスイッチを RS232モード の指定位置に切り替えてください(下図参照)。

警告

  • ディップスイッチの状態を変更した場合、必ずRS232ファームウェアを再書き込みしてください。そうしないと通信できません。
  • 以前に正しいファームウェアを書き込み、ディップスイッチを変更していない場合は、再書き込みは不要です。

ケーブル接続

  1. 通電禁止: 配線作業中はデバイスに通電しないでください。
  2. 使用ケーブル: XT30(2+2)-F 4芯ケーブルを準備してください。各芯の定義は以下の通りです:
線色信号接続先
VCC (電源プラス)12V–24V 電源プラス
GND (電源マイナス)電源マイナス
IN (信号入力)UTORモジュール RS232 拡張ポートの OUT ピン
白/緑OUT (信号出力)UTORモジュール RS232 拡張ポートの IN ピン
  1. 接続完了:
    • ケーブルのオスコネクタツールボードの対応するインターフェースに挿入します。
    • ケーブルのメスコネクタUTORモジュールの対応するインターフェースに挿入します。
    • USBケーブルを使用してUTORモジュールを上位機(FLY Pi、Raspberry Pi、PCなど)に接続します。

GND共通の確認

  • テスターの導通チェック/抵抗測定モードを使用して、以下の2点を測定してください:
    • ツールボード上の GND
    • 上位機上の GND
  • 両者が導通していることを必ず確認してください(抵抗値が0Ωに近い)。導通しない場合、通信は確立できません。配線が完全で確実かどうかを確認してください。

ツールボードRS232 IDの検索と設定

🔴 重要な準備

警告
  1. ファームウェア要件: ツールボードにはRS232ファームウェアが書き込まれている必要があります。そうでないと通信できません。
  2. GND共通必須: ⚠️ ツールボードとメインボードのGNDが接続されていることを必ず確認してください(同じ24V/12V電源を共有すれば実現できます)。

📌 ハードウェアに関する注意点

  • D8、D8PRO、C8P メインボードのみがネイティブRS232インターフェースをサポートしています。
  • 他のメインボードは UTOR または G2T モジュールを介して接続する必要があります(このチュートリアルではUTORを例とします)。

🔍 RS232 ID検索手順

ステップ1: 上位機にアクセス

  1. ブラウザを開き、上位機のIPアドレスを入力します(例: 192.168.101.179)。

ステップ2: 設定ファイルを開く

  1. 左側メニューからprinter.cfgを見つけてクリックします:

Fluidd
{…} アイコンをクリック

Mainsail
「マシン」メニューをクリック

ステップ3: デバイスリストを表示

  1. 右上の DEVICES ボタンをクリックします:

ステップ4: シリアルデバイスを更新

  1. SERIAL をクリックし、リストを更新します:
Fluidd
Mainsail

ステップ5: RS232 IDをコピー

  1. ttyUSBを含むデバイスを見つけ、その Path_by_hardware の値をコピーします:

Fluidd
ttyUSBPath_by_hardwareが存在することを確認

Mainsail
ttyUSBPath_by_hardwareが存在することを確認

UTORユーザーへの注意
  • UTORで接続する場合、通常2つの候補IDが表示されます。正しいIDを特定するために、それぞれ試してください。
  • IDの横にある矢印アイコンをクリックするとコピーできます。

⚙️ ファームウェアへのRS232 ID設定

設定説明
  • 以下の設定におけるtoolboardはツールボードの名前です。実際の状況に応じて置き換えてください。
  • ツールボードの設定は[mcu toolboard]、メインボードの設定は[mcu]です。混同しないでください。

設定例:

設定テンプレート
[mcu toolboard]
serial: <ここに実際に検索したIDを入力>
baud: 250000
restart_method: command

設定手順:

  1. コピーしたIDをserial:パラメータの後に記入します。
  2. 右上の SAVE & RESTART をクリックして保存し、Klipperを再起動します。
重要な警告
  • ドキュメント内のすべてのIDは例です。直接コピーして使用しないでください
  • 実際に取得したハードウェアIDを必ず記入してください。
  • 以下のIDは無効な例です。使用できません:
    serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0

重要な説明: RS232 IDについて

核心ポイント

検索したRS232 IDは、UTORモジュール自体のIDであり、ツールボードのIDではありません。

重要な理解

  • このIDは、UTORモジュールと上位機との接続インターフェースを表しています。
  • 上位機はこのIDを通じてUTORに「あなたのこのインターフェースを使ってツールボードに接続してください」と指示します。
  • ツールボードが接続されているかどうかに関わらず、UTORモジュールが上位機に接続されていれば、このIDは存在します。

簡単に言うと

上位機 → [UTORモジュール(ID)] → ツールボード

設定するのは、中央の四角(UTOR)のアドレスであり、ツールボードのアドレスではありません。

実用的なヒント

  • UTORがあればIDは検索できますが、ツールボードが正常に接続され、通電されている場合のみ通信可能です。
  • IDが変化するのは、通常、UTORのUSBポートを変更した場合やシステムを再起動した場合です。
  • 設定時には、ツールボードが正しく接続され、電源が供給されていることを確認してください。
