Écriture de l'image système

Présentation du système

FlyOS-Fast est un système Linux léger spécialement optimisé pour l'impression 3D et compatible avec l'ensemble des plateformes Mellow. Ses principales caractéristiques sont les suivantes :

• Démarrage rapide, noyau optimisé pour garantir la réactivité de Klipper
• Système de fichiers optimisé pour réduire les risques d'impossibilité de démarrage après une coupure de courant
• Démarrage de KlipperScreen en 30 secondes environ
• Services préinstallés : Klipper, RRF, Mainsail, Fluidd, Moonraker, KlipperScreen, etc.
• Prise en charge du basculement entre Klipper et RRF
• Prise en charge du basculement en ligne entre Mainsail et Fluidd
• Prise en charge de l'impression à partir d'une clé USB, de la reprise après coupure de courant, et des écrans série
• Prise en charge des mises à jour OTA, possibilité de mettre à jour le système localement ou en ligne
• Possibilité de définir à l'avance la langue par défaut des interfaces graphiques comme Fluidd et le nom de l'imprimante

Si vous avez besoin de fonctions personnalisées OEM supplémentaires (logo au démarrage, fichiers de configuration prédéfinis, masquage des onglets Mainsail, etc.), veuillez nous contacter.

À savoir

Il s'agit d'un système personnalisé léger, les composants tels que Klipper inclus dans le système ne sont pas les versions officielles et ne peuvent pas être modifiés ou mis à jour par l'utilisateur.

• Le compte utilisateur du système FLYOS-FAST est root, le mot de passe est mellow

Préparation avant l'installation du système

1. Matériel nécessaire

Si vous utilisez une carte TF pour démarrer le système, voici le matériel nécessaire

• Un lecteur de carte
• Une carte TF d'une capacité de 16 Go à 128 Go, avec une vitesse de transfert de classe 10 ou supérieure
• Nous vous recommandons d'utiliser des cartes TF de grandes marques telles que SanDisk, Samsung, Kioxia. L'utilisation de cartes non reconnues est strictement interdite !
• Un ordinateur sous système Windows (Windows 7, 10 ou 11)

Si vous utilisez un M2WE pour démarrer le système, voici le matériel nécessaire

• Veuillez noter que la série Lite et la série MINI-PAD ne supportent pas l'utilisation du M2WE
• M2WE (périphérique propriétaire de FLY)
• M2SD (périphérique d'écriture de FLY)
• Un ordinateur sous système Windows (Windows 7, 10 ou 11)
• Schéma d'installation
• Téléchargement du fichier d'impression M2WE, l'utilisation de cette pièce permet d'éviter les problèmes de mauvais contact
  Loading...


2. Téléchargez l'image système FLY-H618 :

   • La version FAST actuelle est FlyOS-FAST-V1.2.48
   • Veuillez noter que vous devez télécharger l'image FLY-H618 dans le dossier FlyOS-FAST-V1.2.48
   • Cliquez ici pour être redirigé automatiquement vers la page de téléchargement du système
   • Cliquez sur Download File

   • Après avoir cliqué sur Download File, l'interface Select Download File apparaîtra
   • Ensuite, sélectionnez H618 comme Chip Type

   • Sélectionnez EXE ou 7Z selon vos besoins, les deux sont identiques !!
   • Ce tutoriel utilise l'extension EXE comme exemple

   • Attendez la fin du téléchargement

3. Décompressez le fichier image système pour obtenir le fichier .img.

   • Faites un double-clic ou cliquez avec le bouton droit sur FlyOS-Fast-H618-V1.2.48.img.7z, une fenêtre apparaîtra après quelques secondes (si le système affiche un avertissement de sécurité, cliquez sur "Plus d'informations" -> "Exécuter")
   • Vous pouvez choisir un répertoire de destination, puis cliquez sur le bouton Extract et attendez la fin de l'extraction.

   • Une fois l'extraction terminée, le fichier FlyOS-Fast-H618-V1.2.48.img sera créé dans le répertoire choisi. V1.2.48 correspond au numéro de version du système.

4. Installez le périphérique à programmer sur l'ordinateur

Installation du système

1. Ouvrez Rufus, sélectionnez le périphérique, la capacité affichée doit correspondre à celle de la carte utilisée.



2. Pour Type de système de démarrage, laissez l'option par défaut Image disque.

3. Pour la sélection de l'image, cliquez sur le bouton Sélectionner à droite de Type de système de démarrage et choisissez le fichier .img extrait précédemment.

4. Une fois l'image sélectionnée, Type de système de démarrage affichera le nom du fichier image.



5. Cliquez sur le bouton Démarrer, si une fenêtre apparaît pour vous demander d'effacer les données du disque, cliquez sur OK.



6. Une fois l'installation terminée, l'ordinateur émettra un signal sonore et la barre de progression indiquera Prêt.



7. Une fois l'installation terminée, ne retirez pas immédiatement la carte d'installation.

8. Ouvrez l'explorateur de fichiers et vérifiez si une clé USB ou un disque amovible intitulé FlyOS-Conf apparaît.



9. Ouvrez FlyOS-Conf, si les deux fichiers illustrés ci-dessous sont présents, cela signifie que l'installation a réussi.



10. Installez la carte système sur la carte mère.

Installation de la carte système

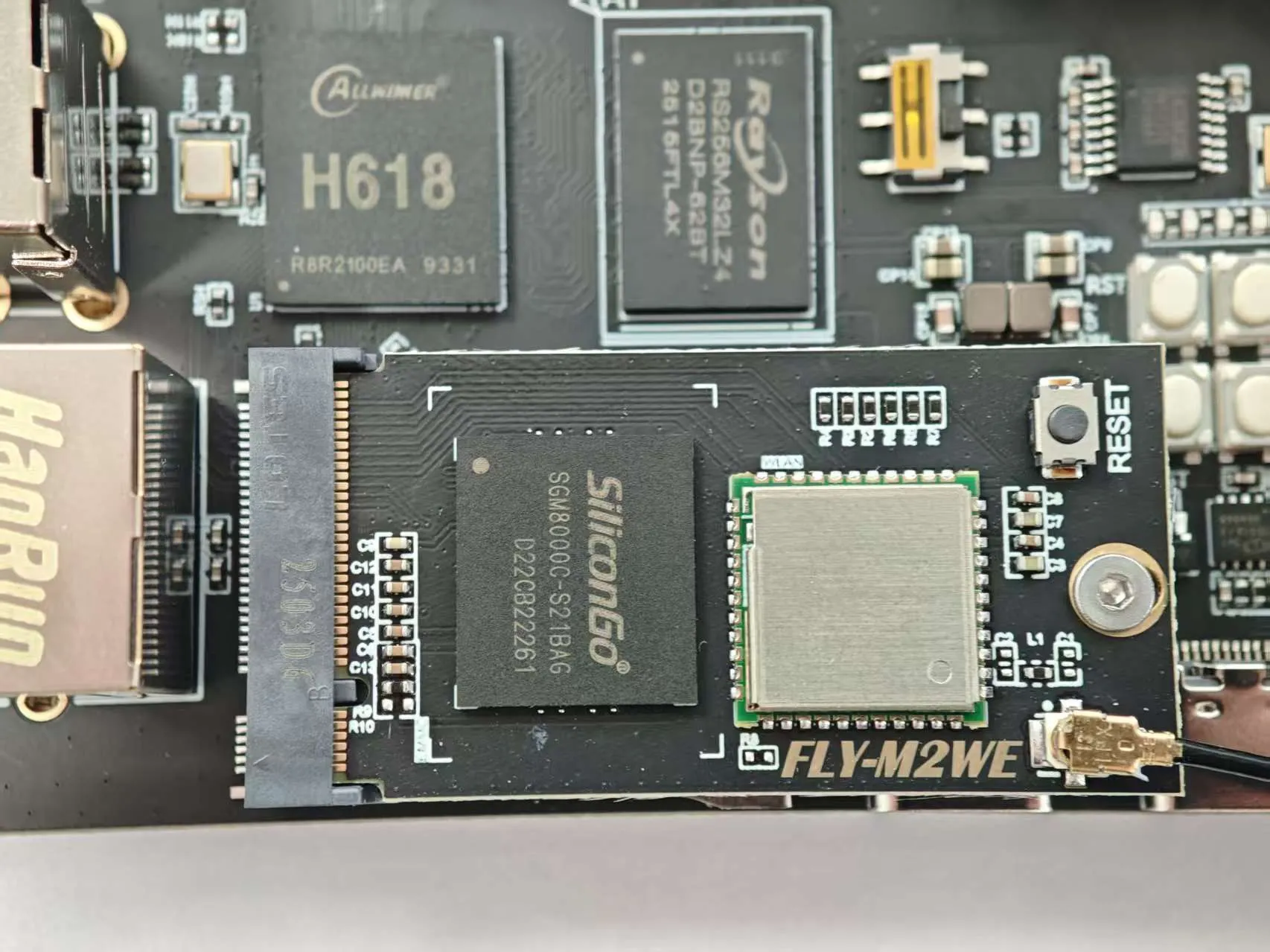

Schéma d'installation du M2WE sur le C8P

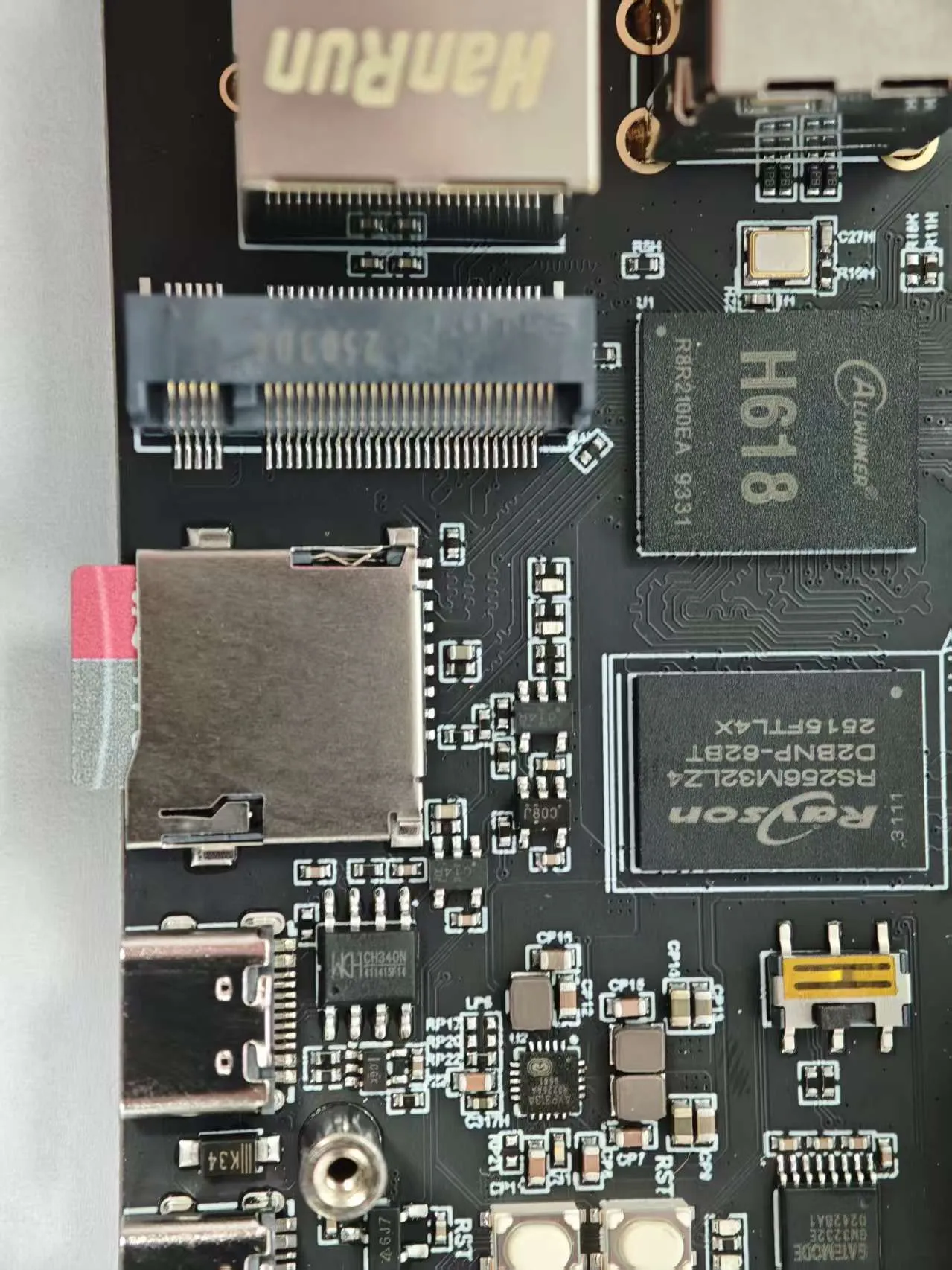

Schéma d'installation de la carte TF sur le C8P

Installation de l'antenne

1. Installez l'antenne sur le module M2WE ou 2.4G WiFi

note

• L'ordinateur hôte (PC) nécessite le module M2WE ou 2.4G WIFI pour pouvoir utiliser le WiFi
• Veuillez noter que l'ordinateur hôte ne prend pas en charge les noms de réseau WiFi en chinois, ni les réseaux WiFi 2.4G et 5G combinés

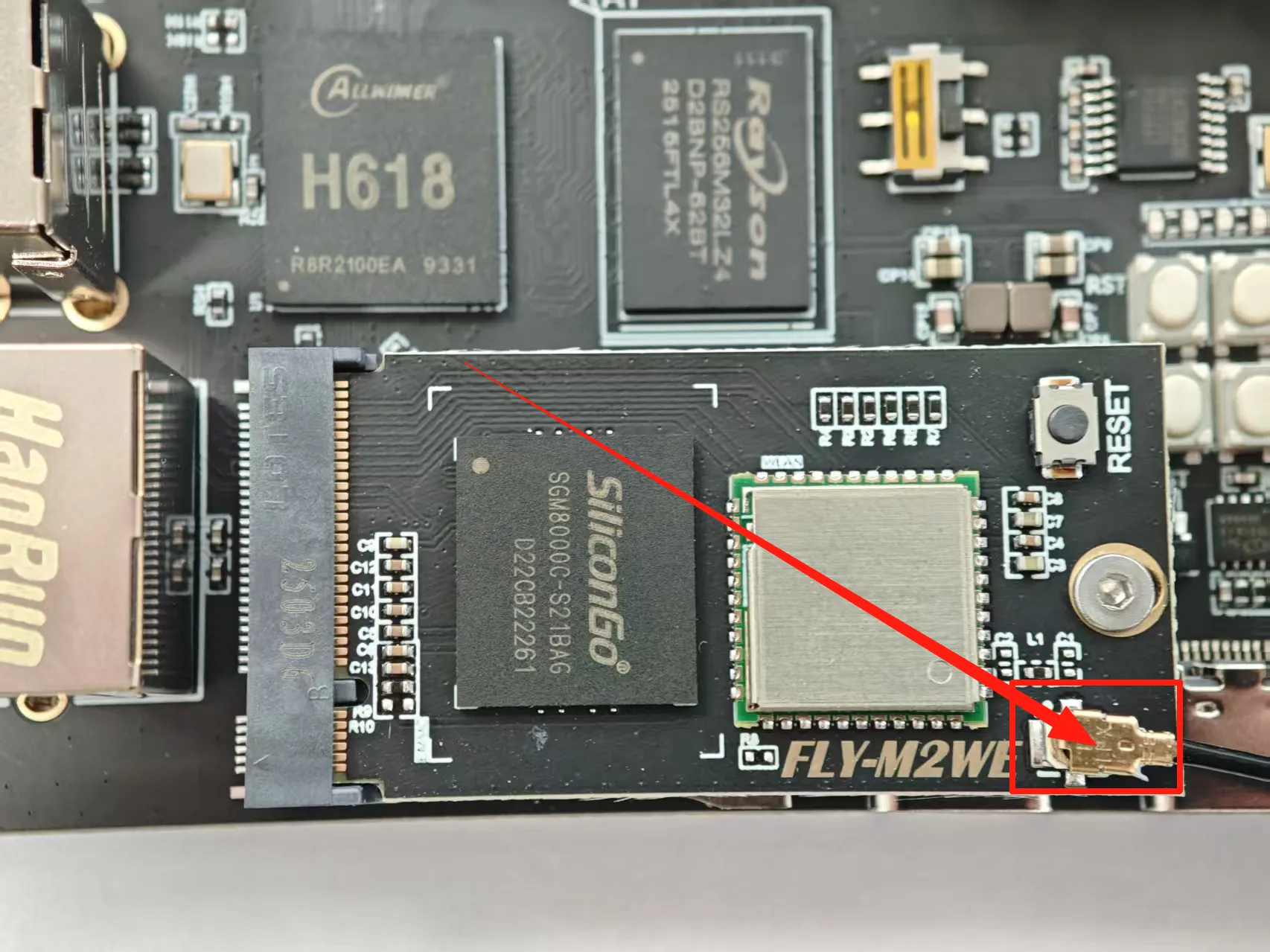

• L'endroit indiqué par la flèche rouge est l'interface de l'antenne WiFi
• Le port d'antenne WiFi est un ipex1
• Veuillez installer l'antenne sur le M2WE, sinon la faible qualité du signal pourrait empêcher la connexion au routeur

prompt

• Une fois l'installation de la carte système terminée, vous pouvez passer à l'étape suivante et vous connecter à l'ordinateur hôte via SSH

2. Alimenter l'ordinateur hôte.
   À ce stade, votre ordinateur hôte peut déjà démarrer !!!
   Veuillez exécuter l'étape suivante : Connexion SSH à l'ordinateur hôte

Modification des autres options de configuration du système

Pour modifier les autres options de configuration du système, veuillez consulter : Modification des configurations système
