Programmation du firmware USB

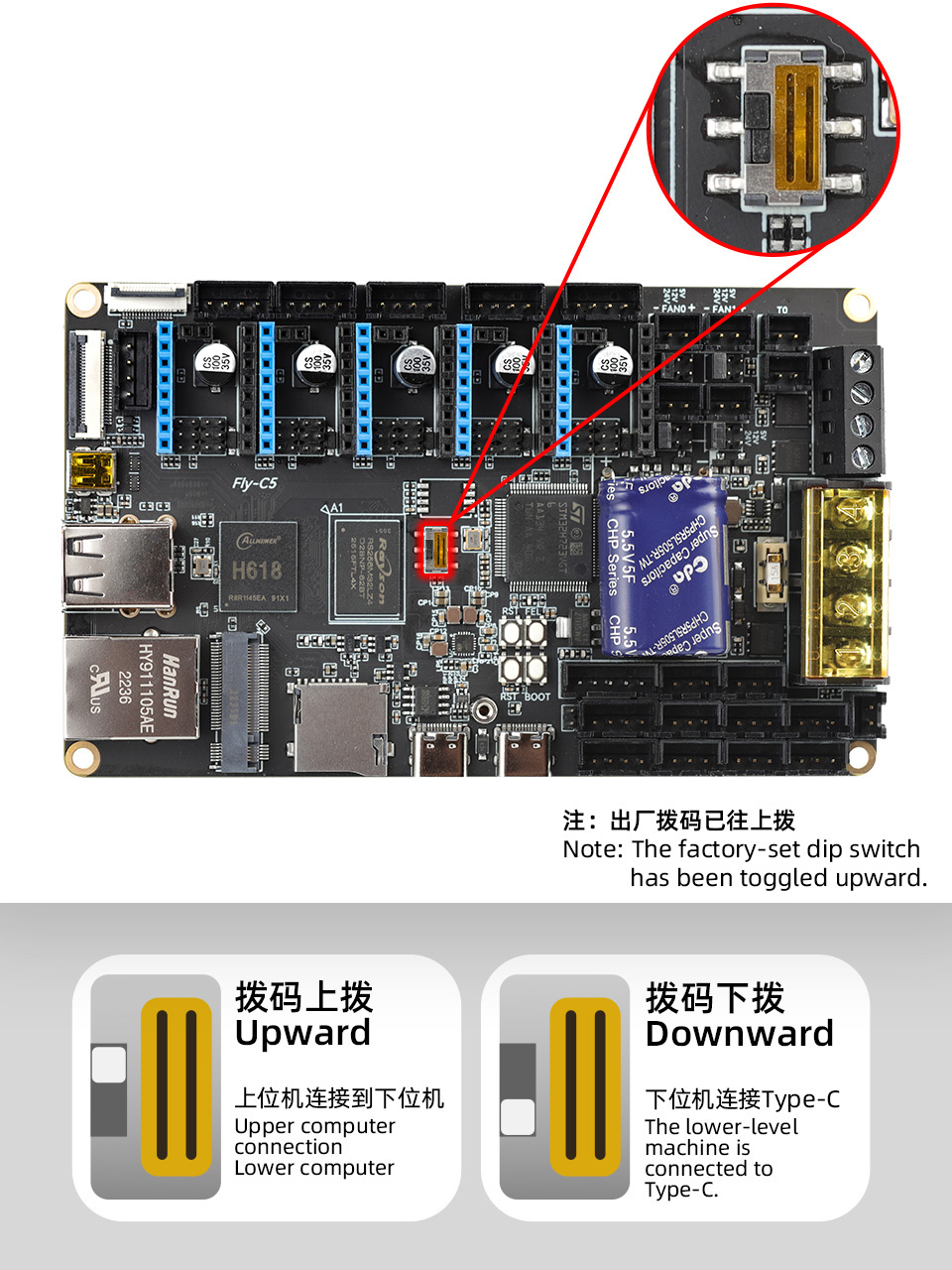

Vérification des dip-switches

À savoir

• Lors de l'utilisation normale, veuillez mettre le dip-switch vers le haut
• Lors du changement de dip-switch, veuillez le pousser complètement vers le haut, sinon il pourrait être impossible de connecter l'ordinateur inférieur !!!

Connexion SSH à l'ordinateur supérieur

Avertissement

• La compilation du firmware doit être effectuée après une connexion SSH via wifi à l'ordinateur supérieur

• Veuillez d'abord :connexion SSH via wifi à l'ordinateur supérieur

---

Programmation du firmware USB

Programmation du firmware USB

Astuce

• Dans le système FLYOS-FAST, un firmware USB est précompilé, il n'est donc pas nécessaire de compiler manuellement le firmware, exécutez simplement la commande ci-dessous pour le flasher
• Vous pouvez également choisir de compiler manuellement le firmware USB, pour compiler le firmware vous-même

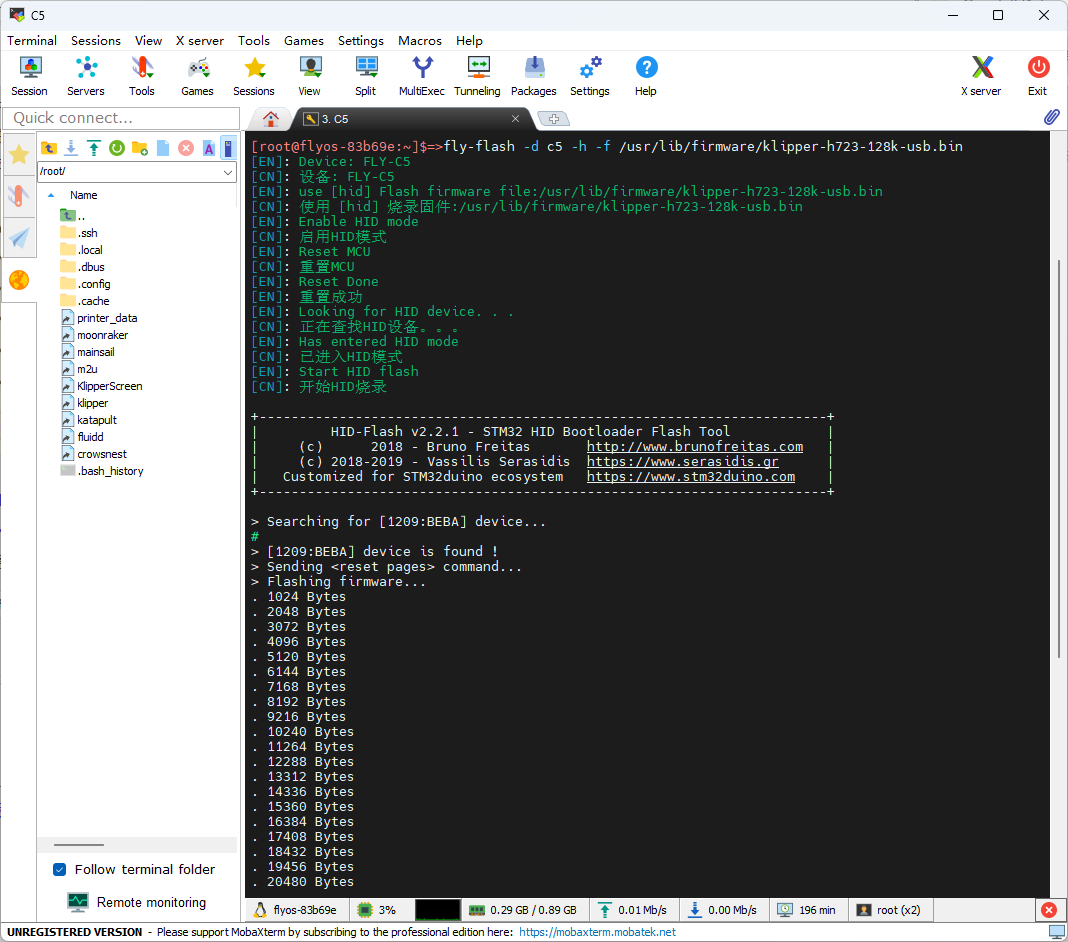

• Connectez-vous via SSH à l'ordinateur supérieur et entrez la commande suivante

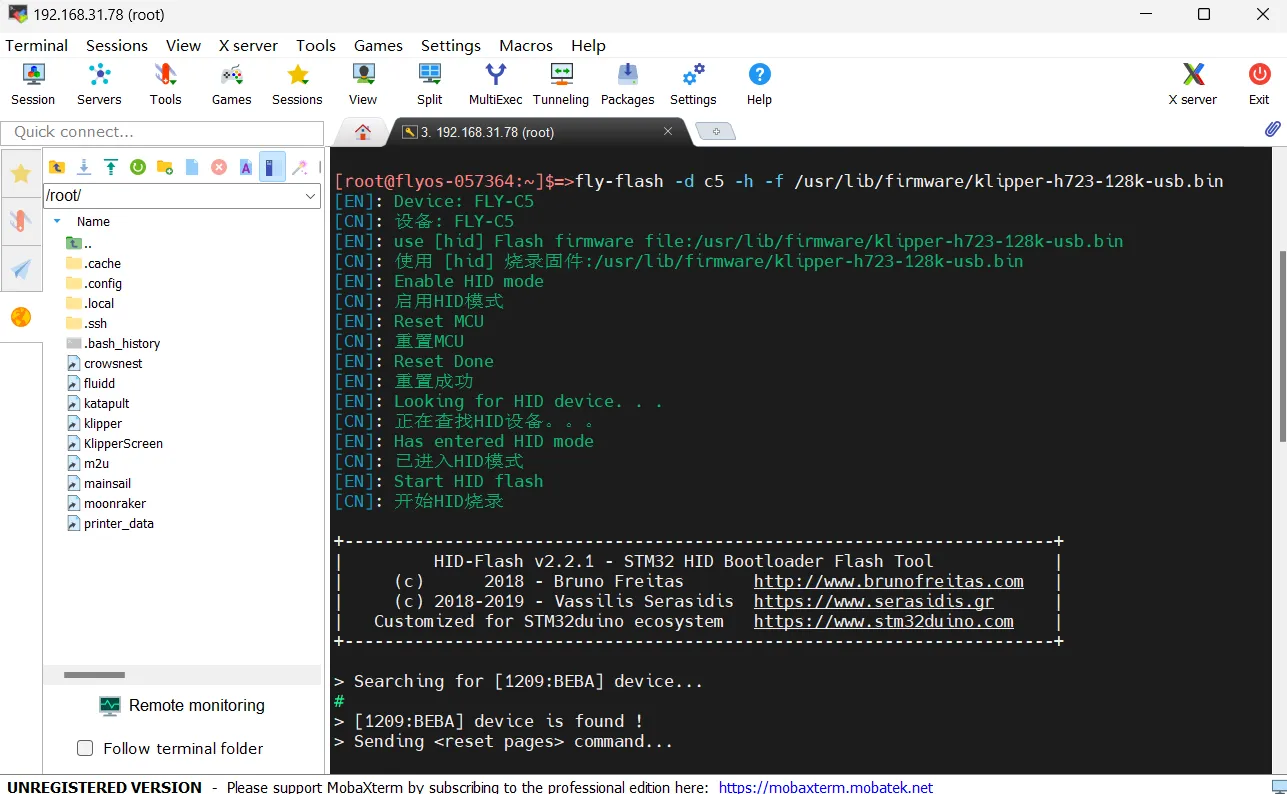

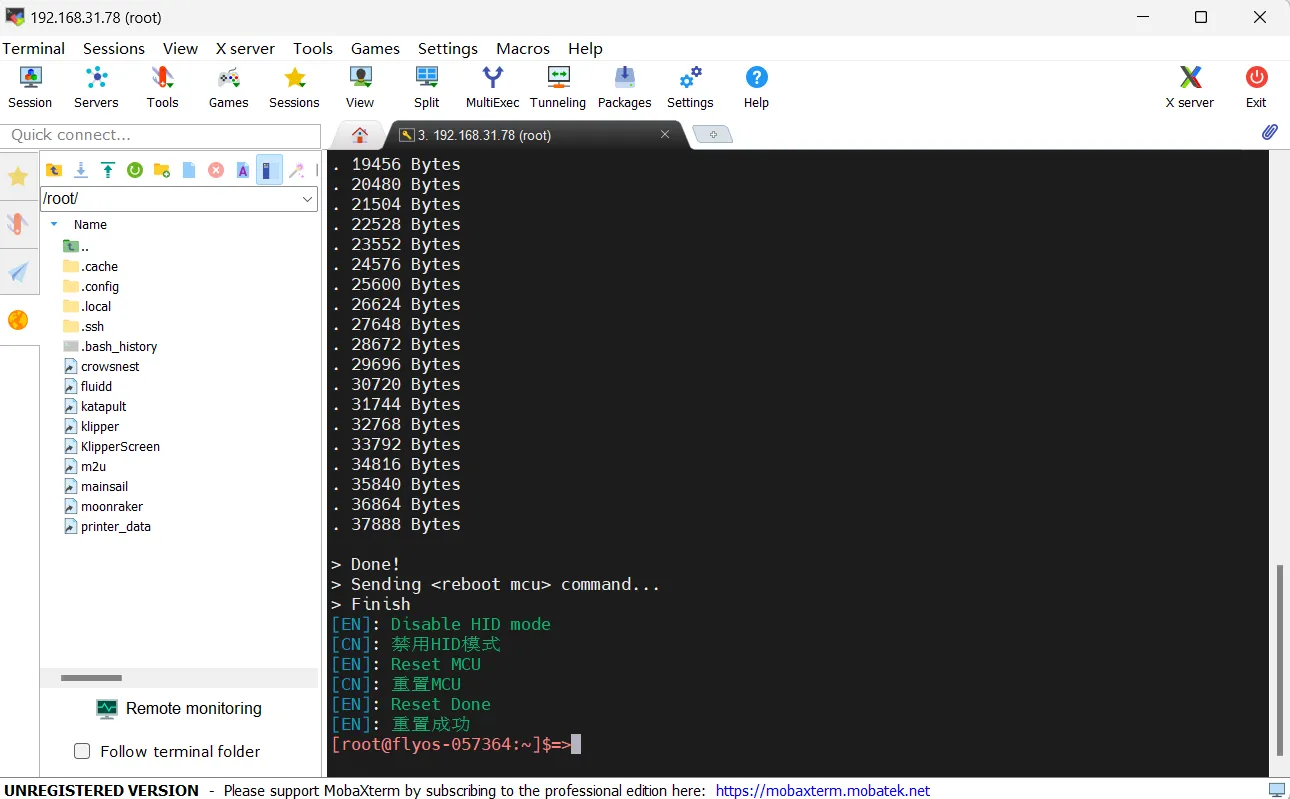

fly-flash -d c5 -h -f /usr/lib/firmware/klipper-h723-128k-usb.bin

Remplissage de l'ID USB

1. Ouvrez l'interface WEB de l'ordinateur supérieur, dans le menu de configuration du panneau latéral gauche, trouvez :

fluidd est : {…}, cliquez pour accéder à printer.cfg

mainsail est : machine, cliquez pour accéder à printer.cfg

2. Copiez l'ID bleu, puis dans le fichier printer.cfg, trouvez l'option [mcu], et dans la ligne suivante serial: , insérez l'ID trouvé, sauvegardez et redémarrez pour vous connecter à la carte mère.

prompt

• Remplacez l'ID ci-dessous dans la configuration MCU

[mcu]
serial: /dev/serial/by-id/usb-Klipper_stm32h723xx_12345-if00

3. Si Klipper affiche ADC out of range, cela est normal. Branchez la plaque chauffante et les capteurs thermiques sur la carte mère, configurez bien les broches des extrudeurs et de la plaque chauffante, puis sauvegardez et redémarrez.

Compilation manuelle du firmware USB

Compilation manuelle du firmware USB

Notice sur les opérations de compilation et de configuration du firmware Klipper

note

Assurez-vous que le mode d'entrée du clavier est en mode demi-largeur, c'est-à-dire en mode anglais

1. Les touches ↑ et ↓ du clavier servent à déplacer le curseur vers le haut ou le bas pour sélectionner les éléments du menu
2. La touche Entrée ou la barre d'espace Espace sert à cocher un élément du menu ou à accéder au sous-menu
3. La touche Échap sert à revenir au menu précédent
4. La touche Q sert à quitter la page de configuration du firmware Klipper
5. Lors de la sortie de la page de configuration du firmware Klipper avec une invitation, appuyez sur la touche Y pour enregistrer le fichier de configuration

note

Si le nombre d'options dans la page de configuration est faible, activez d'abord [ ] Activer les options de configuration de niveau inférieur supplémentaires pour afficher certaines options masquées

Voici comment compiler le firmware :

• Connectez-vous à SSH puis entrez la commande suivante et appuyez sur Entrée :

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• Où rm -rf ~/klipper/.config && rm -rf ~/klipper/out est la suppression des données de compilation et du firmware précédents, make menuconfig est la compilation du firmware, une fois exécutée, l'interface suivante devrait apparaître



• Sélectionnez Activer les options de configuration de bas niveau supplémentaires et appuyez sur Entrée



• Entrez dans le menu Architecture du microcontrôleur puis sélectionnez STMicroelectronics STM32 et appuyez sur Entrée



• Entrez dans le menu Modèle de processeur, sélectionnez STM32H723 et appuyez sur Entrée



• Sélectionnez Offset du bootloader, sélectionnez : 128KiB bootloader



• Sélectionnez Référence d'horloge (cristal de 8 MHz) , sélectionnez : Cristal de 25 MHz



• Interface de communication, sélectionnez : USB (sur PA11/PA12)



• Appuyez sur Q pour voir Save configuration, puis appuyez sur Y

• Vous devriez maintenant avoir sauvegardé la configuration et être revenu à l'interface de ligne de commande

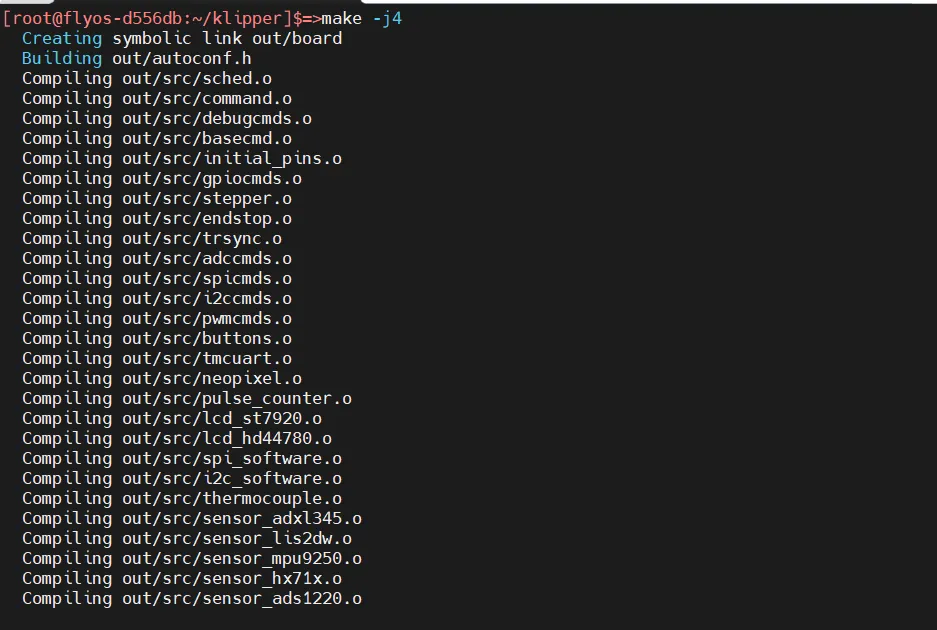

• Entrez make -j4 pour commencer la compilation, cela prendra un certain temps

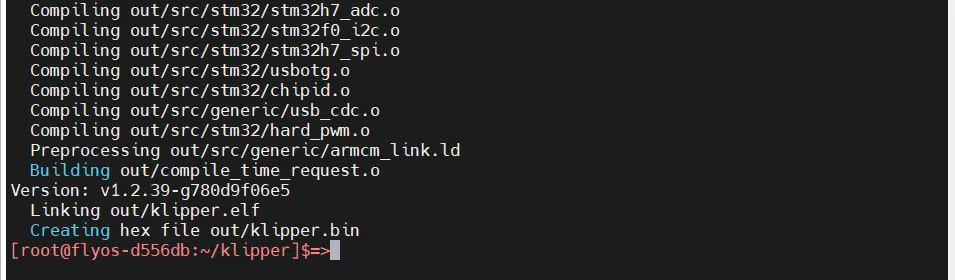

• Enfin, si vous obtenez le contenu suivant, la compilation a réussi

---

Flashage du firmware

prompt

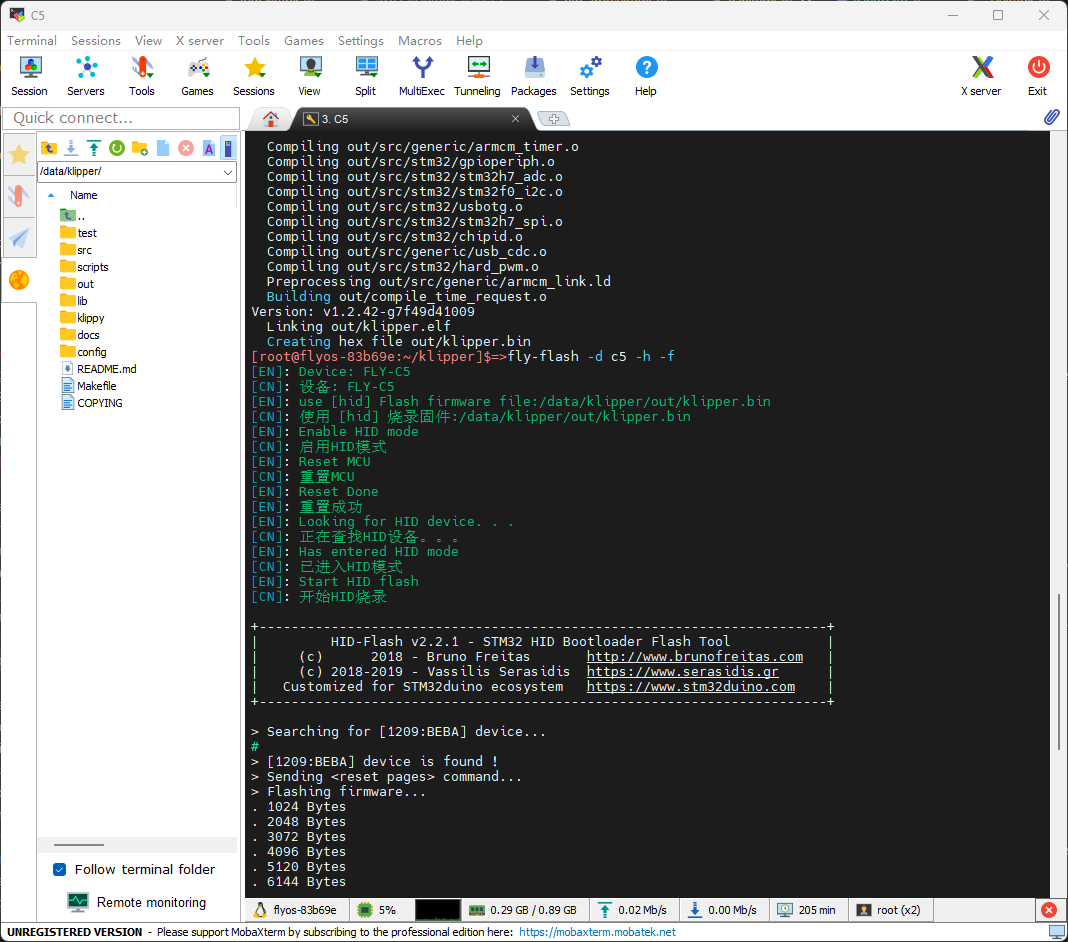

Exécutez la commande suivante pour flasher le firmware

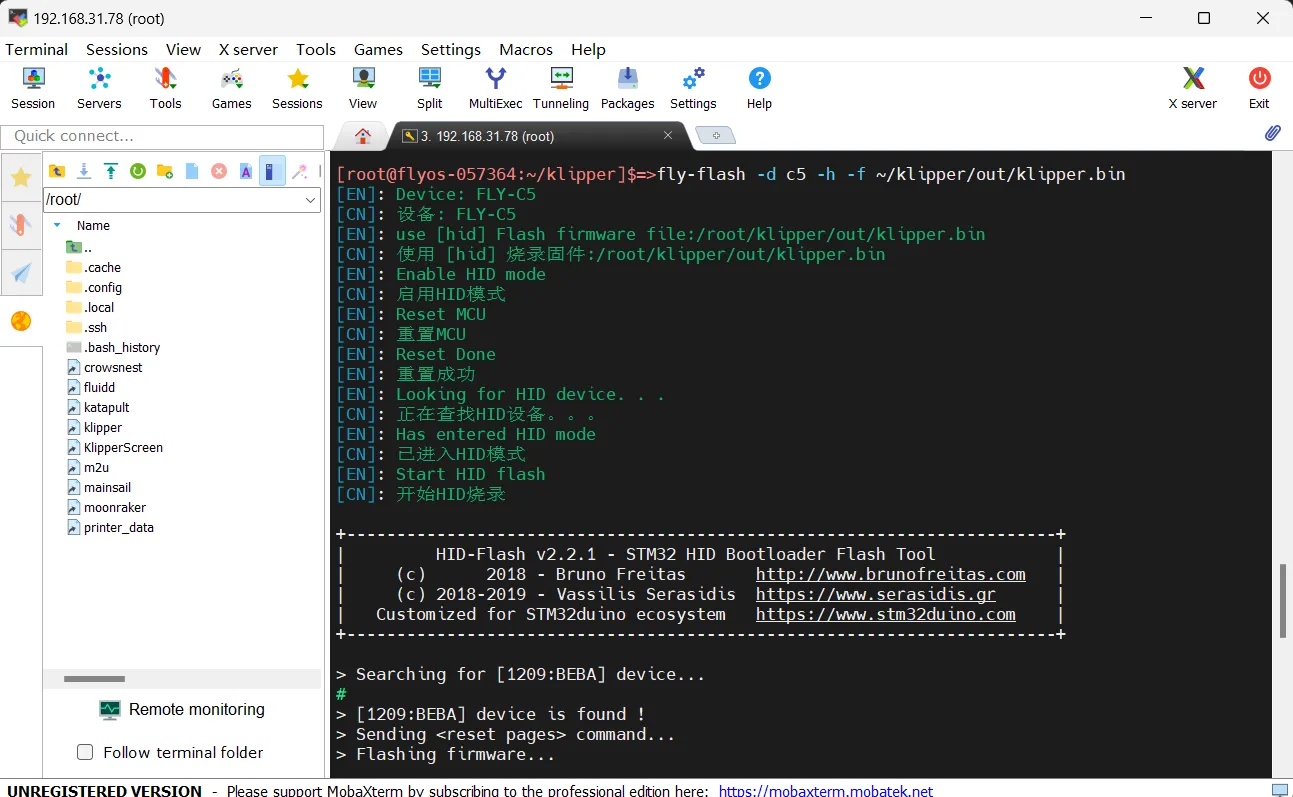

fly-flash -d c5 -h -f ~/klipper/out/klipper.bin

Recherche d'ID USB

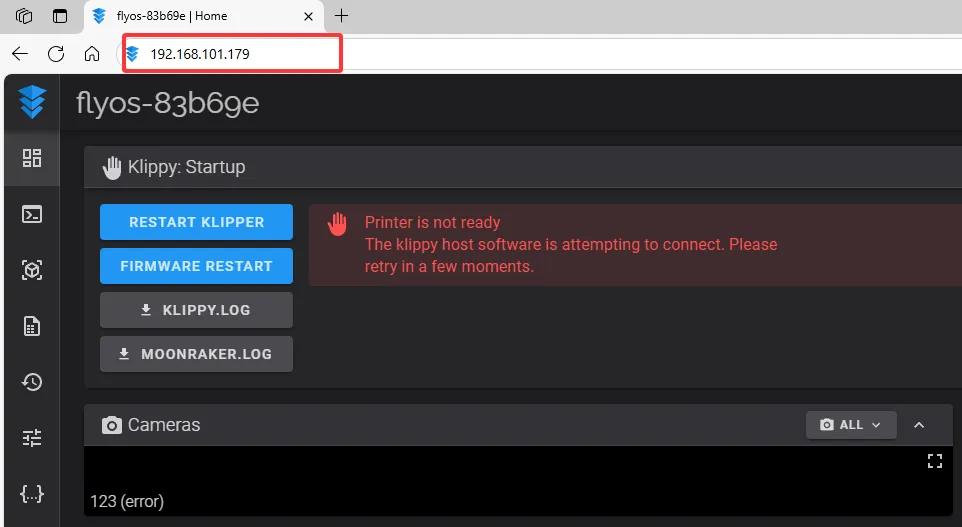

1. Ouvrir le navigateur, taper l'adresse IP de la station supérieure dans la barre d'URL, par exemple, si mon adresse IP de la station supérieure est 192.168.101.179, taper et appuyer sur Entrée directement.

2. Ouvrir l'interface WEB de la station supérieure, trouver dans le menu latéral de configuration à gauche :

Pour fluidd : {…}, cliquer pour entrer, puis trouver printer.cfg

Pour mainsail : machine, cliquer pour entrer, puis trouver printer.cfg

3. Cliquez sur printer.cfg, puis cliquez sur le bouton DEVICES en haut à droite

4. Cliquez sur SERIAL, puis rafraîchir

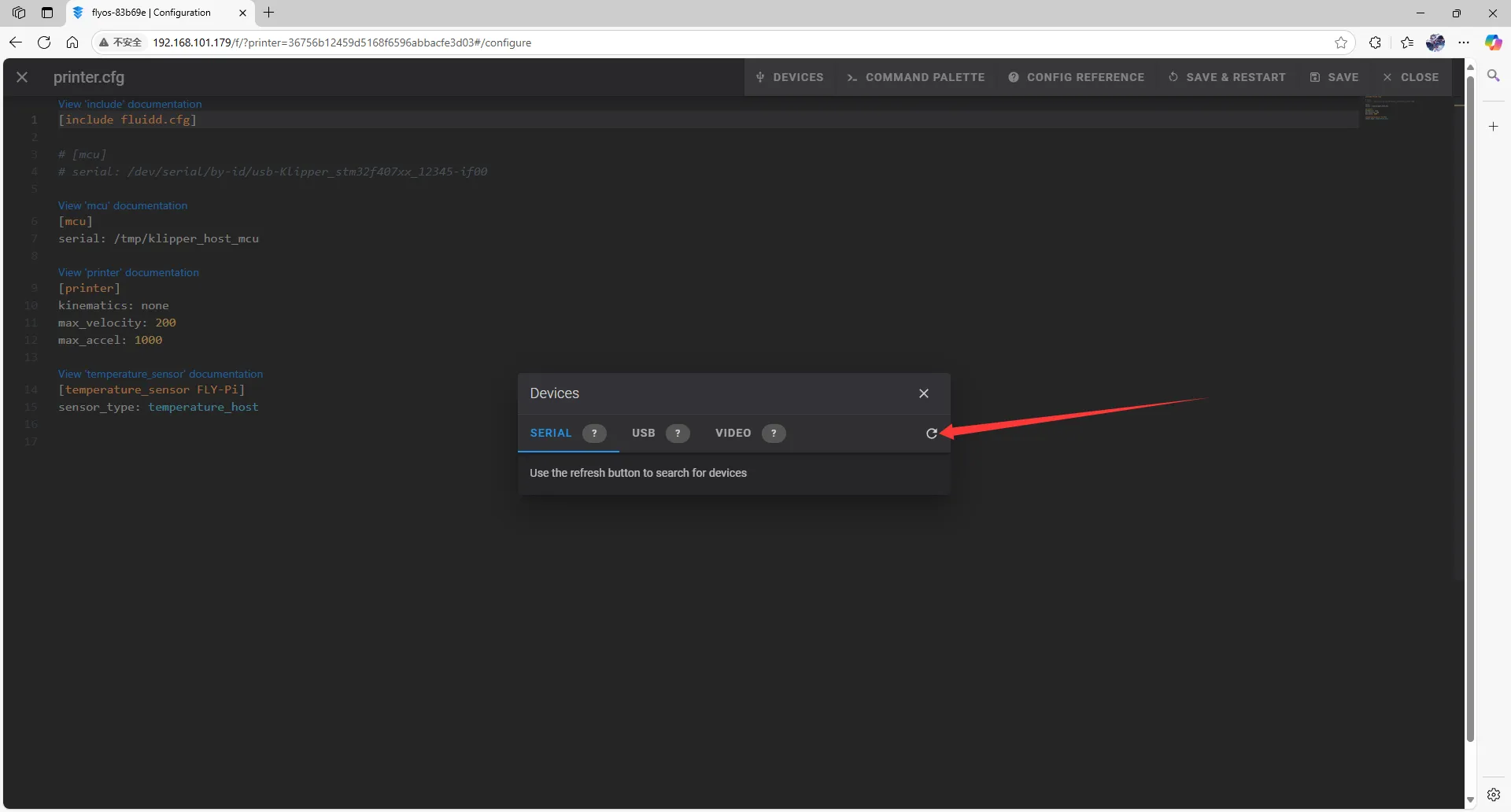

Rafraîchissement de fluidd

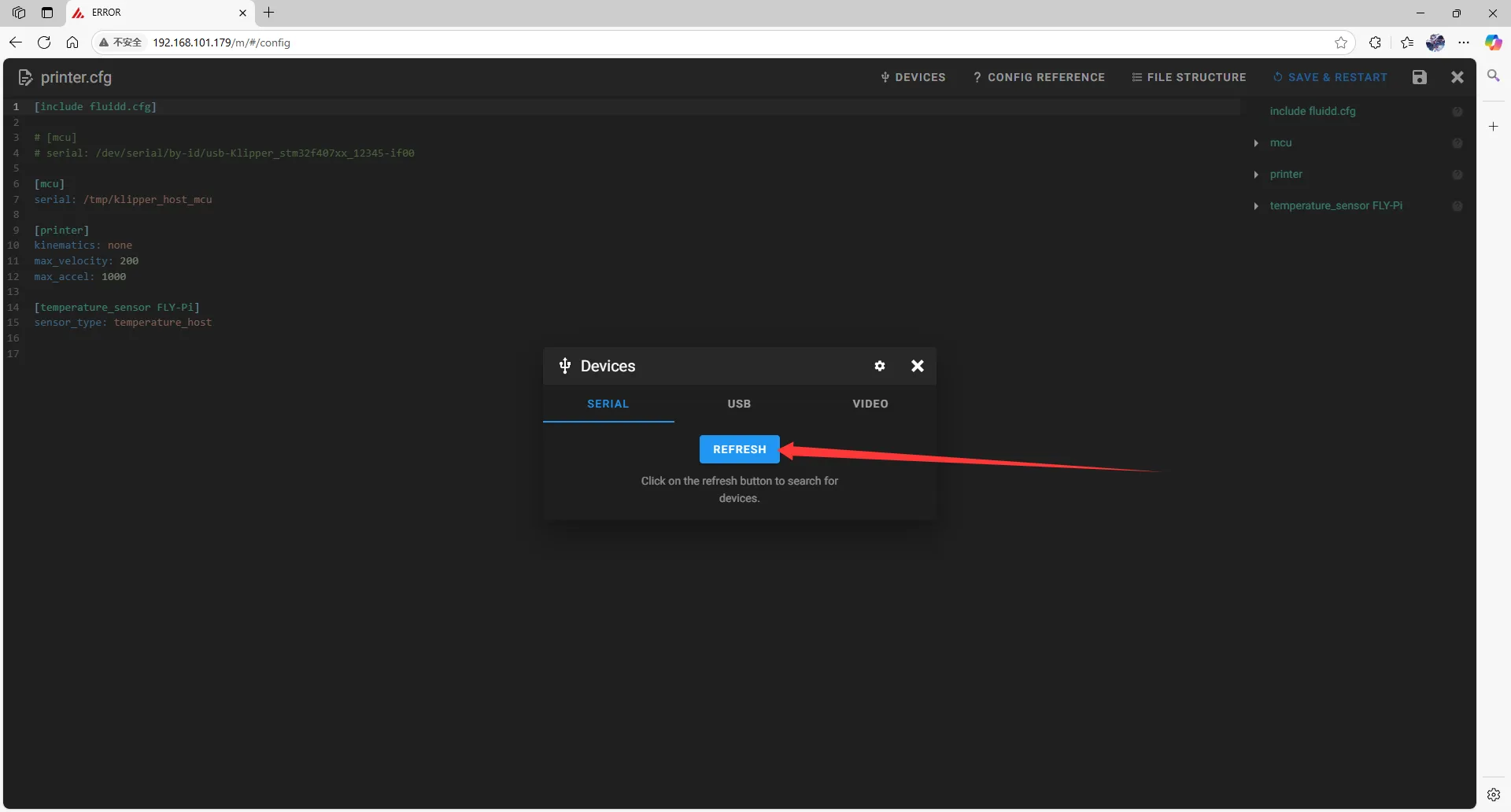

Rafraîchissement de mainsail

5. Copier l'ID, cliquer sur la flèche pointée pour copier

Pour fluidd, vérifier la présence de ttyAMC et s'assurer que Path by ID existe, c'est cet ID USB

Pour mainsail, vérifier la présence de ttyAMC et s'assurer que Path by ID existe, c'est cet ID USB

Remplir l'ID USB

1. Fermer DEVICES et remplir l'ID

À savoir

• Modifier le fichier de configuration comme suit :

[mcu]
serial: /tmp/klipper_host_mcu

en

[mcu host]
serial: /tmp/klipper_host_mcu

• Ajouter :

[mcu]
serial: <remplacer ici par l'ID que vous avez obtenu>

Trouver [MCU] dans fluidd

Trouver [MCU] dans mainsail

2. Remplir l'ID dans la configuration

prompt

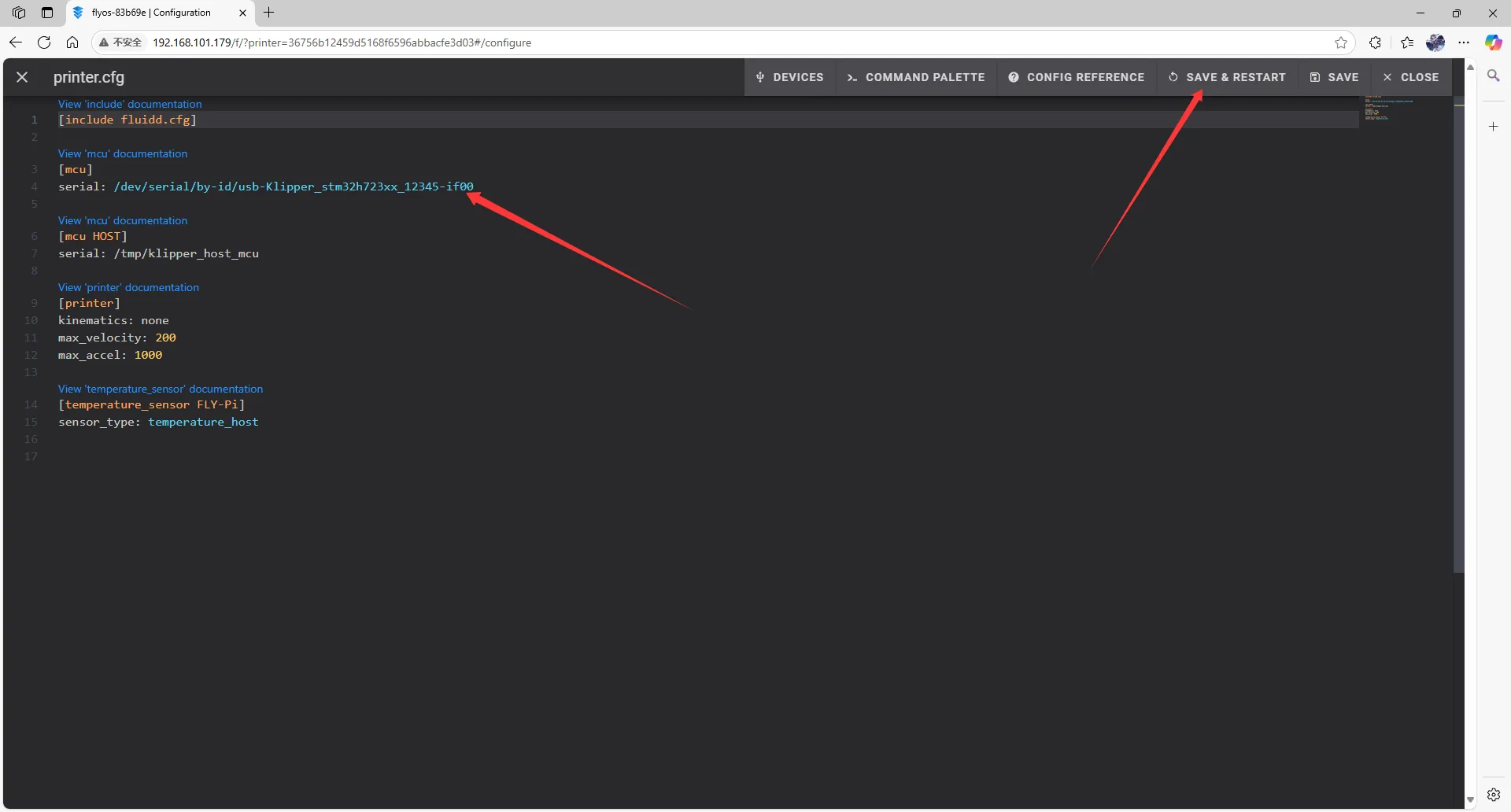

• Après avoir rempli l'ID, cliquer sur SAVE & RESTART en haut à droite

3. Si Klipper affiche ADC out of range, il s'agit d'un phénomène normal. Connectez le lit chauffant et les thermistances au contrôleur mère, configurez correctement les broches des thermistances du jet et du lit, puis enregistrez et redémarrez.

dangereux

Attention : Tous les ID mentionnés dans le document sont des exemples, chaque carte mère a un ID différent, veuillez utiliser l'ID réellement obtenu.

---

---
