Câblage

Astuce

• ALPS propose plusieurs méthodes de câblage
• Le choix doit être fait en fonction de votre situation réelle

Astuce

• Une fois le câblage terminé, une configuration du firmware est nécessaire
• Après avoir configuré le firmware, le seuil de pression du module peut être ajusté

• Utiliser le port UART de la carte mère (PA9, PA10)
• Utiliser le port BL-Touch
• Utiliser le port de fin de course

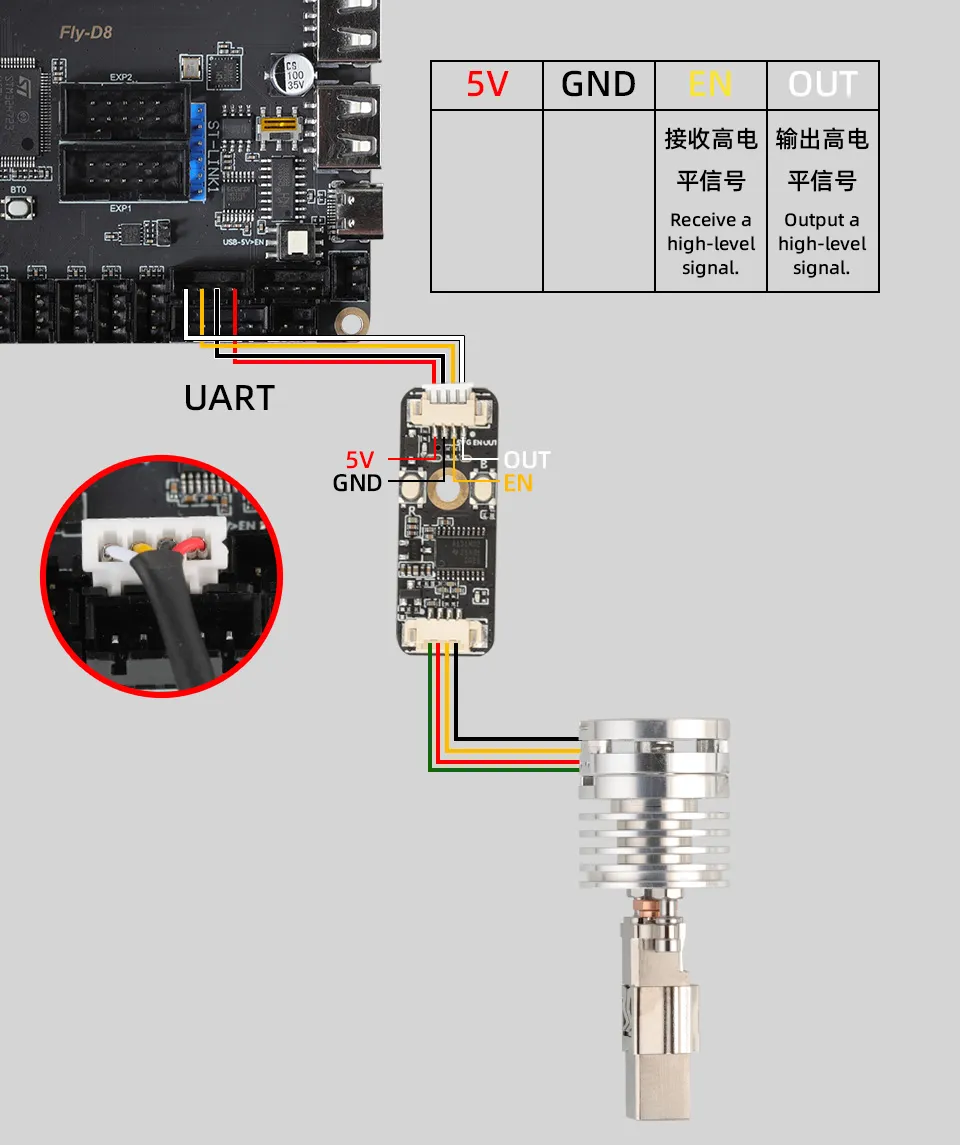

• Un câble de rallonge de deux mètres est fourni dans l'emballage de l'ALPS
• Ce câble peut être utilisé pour se connecter au port UART de la carte mère (PA9, PA10)
  Loading...

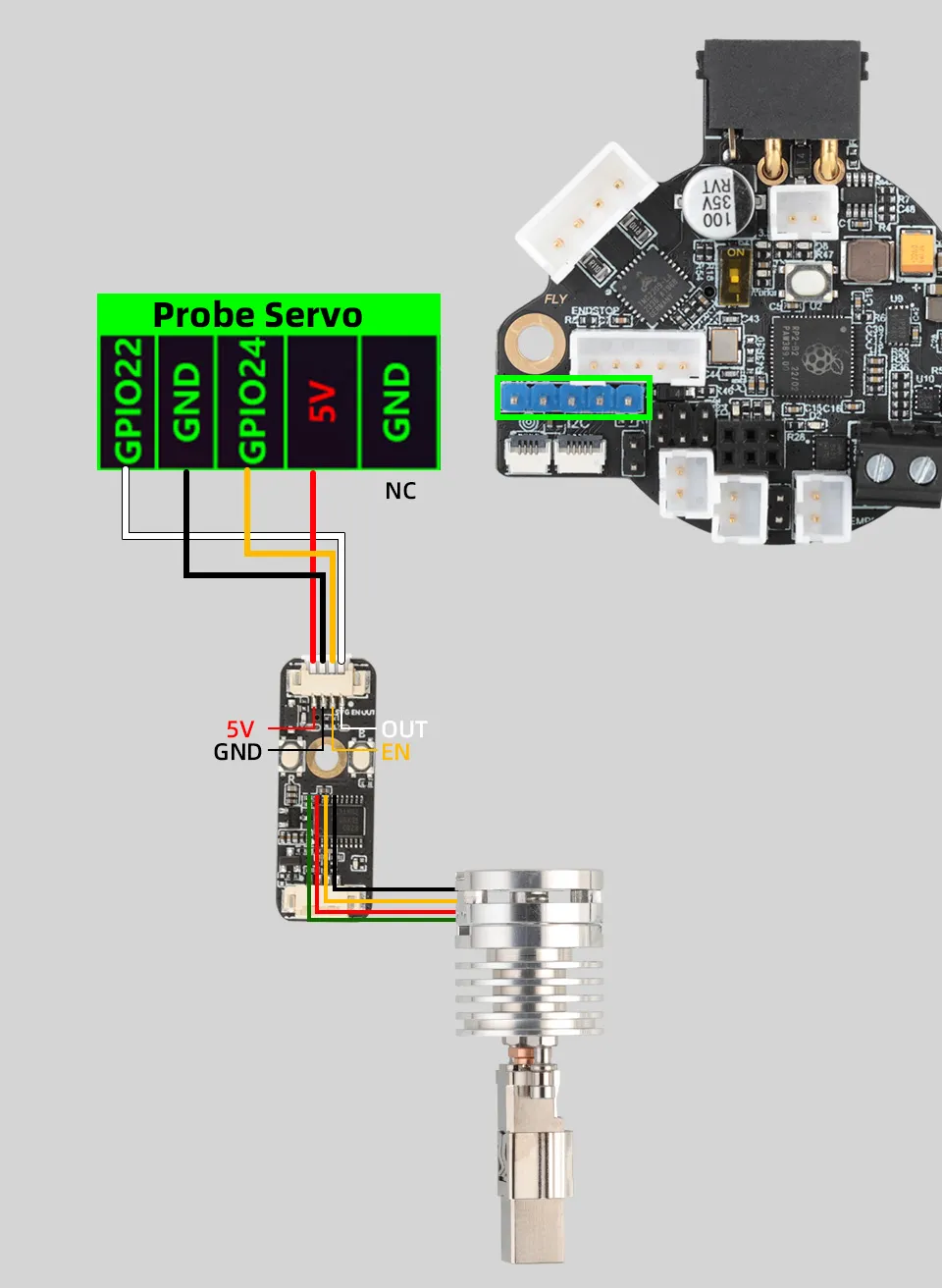

• L'utilisation du port BL-Touch nécessite de sertir vous-même les bornes (spécification XH2.54)
• Veuillez noter que si vous utilisez le port BL-Touch, le fil jaune doit être connecté à l'interface de signal du servomoteur central
  Loading...

• L'utilisation du port de fin de course nécessite de sertir vous-même les bornes (spécification XH2.54)
• Veuillez noter que si vous utilisez un port de fin de course haute tension, comme le gpio20 du SHT36 V3, un cavalier est nécessaire, sinon le fonctionnement normal sera impossible
  Loading...
