参考接线

搜索RS232 ID

搜索设备前注意事项

• 搜索RS232 ID前，请先保证以下条件已经完成
• 请确保工具板已经烧录RS232固件
• 请确保已经工具板已经连接UTOR或者G2T(主板自带RS232的话请无视这段话)
• 请确保工具版与上位机共地！！！，这步很重要

搜索RS232 ID

1. 打开浏览器，在网址栏中输入上位机的IP地址，比如我上位机IP是192.168.101.179直接输入然后回车即可

2. 打开上位机的WEB界面，在左侧边栏的配置选项里找到：

fluidd为: {…} ，点击进去，即可找到 printer.cfg

mainsail为：机器，点击进去，即可找到 printer.cfg

3.点击printer.cfg 进去后，在点击右上方的DEVICES

4.点击SERIAL ，然后刷新

fluidd的刷新

mainsail的刷新

5.复制ID,点击箭头所指即可复制

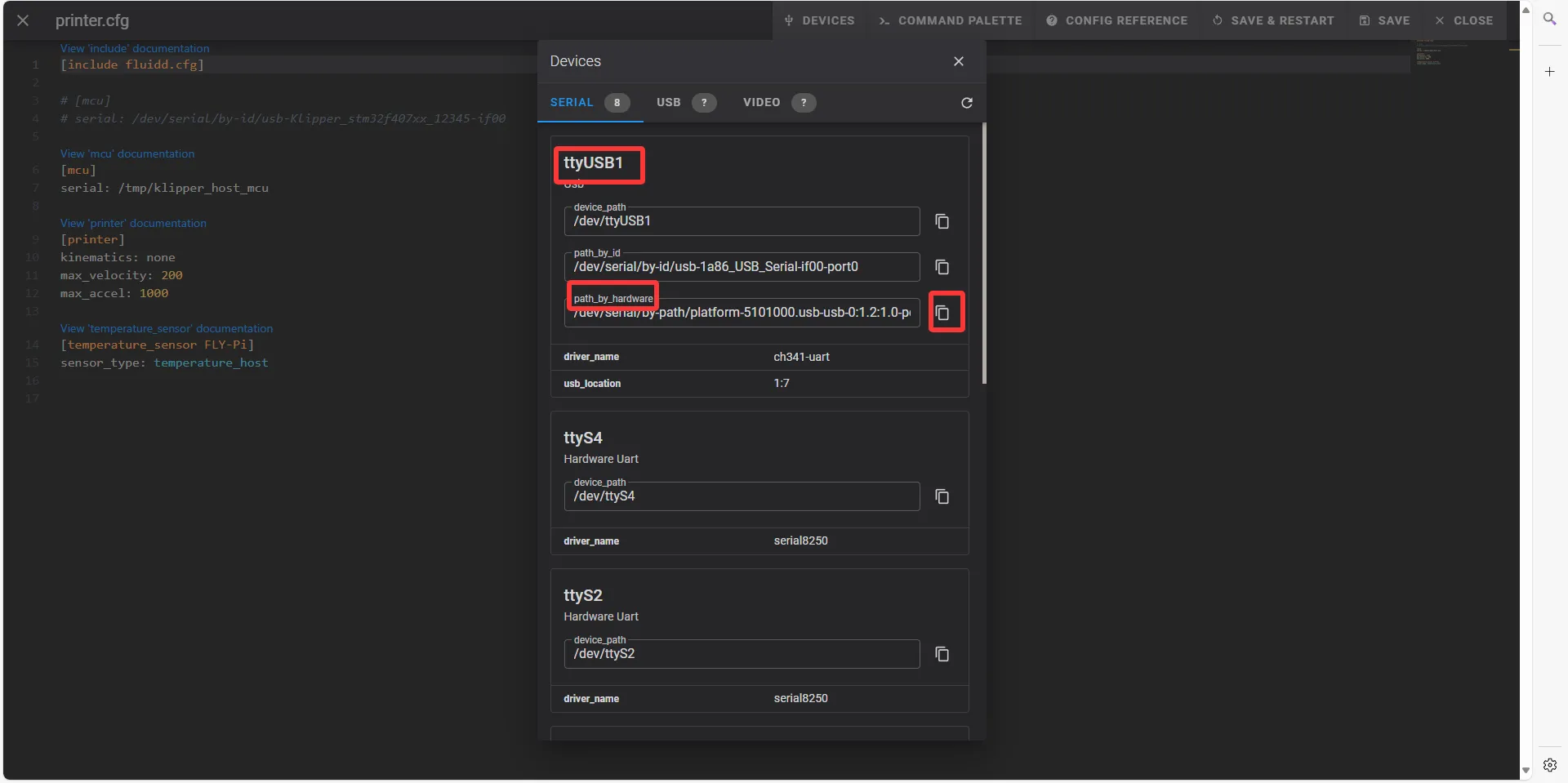

fluidd需要是否存在ttyUSB，并且确保Path_by_hardware存在，这个是RS232_ID

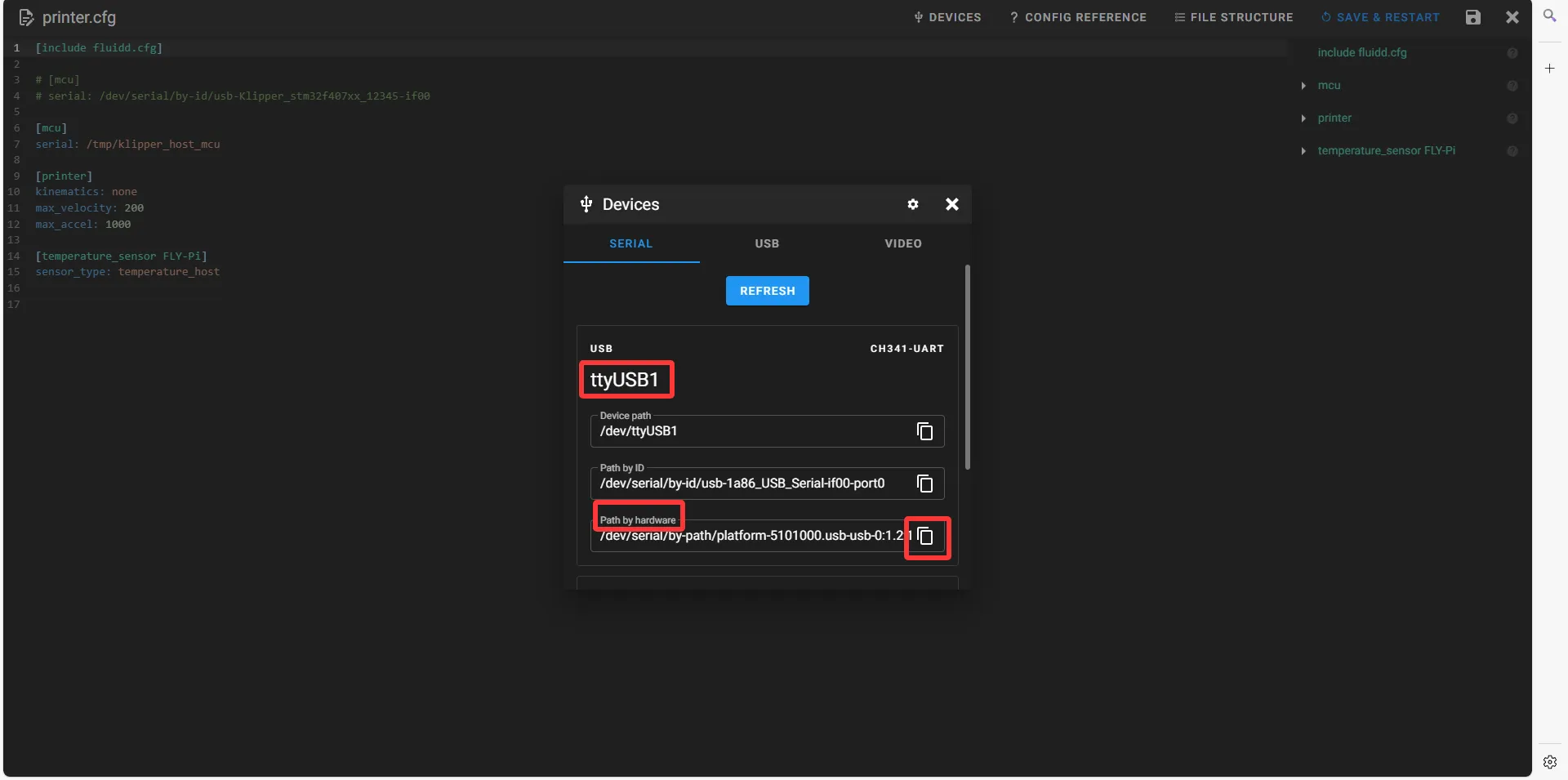

mainsail需要是否存在ttyUSB，并且确保Path_by_hardware存在，这个是RS232_ID

填写RS232 ID

1. 关闭DEVICES填写ID

须知

• 请将配置文件中的:

[mcu]
serial: /tmp/klipper_host_mcu

修改为

[mcu host]
serial: /tmp/klipper_host_mcu

• 添加：

[mcu]
serial: <这里替换为你刚刚查询到的ID>
baud: 250000
restart_method:command

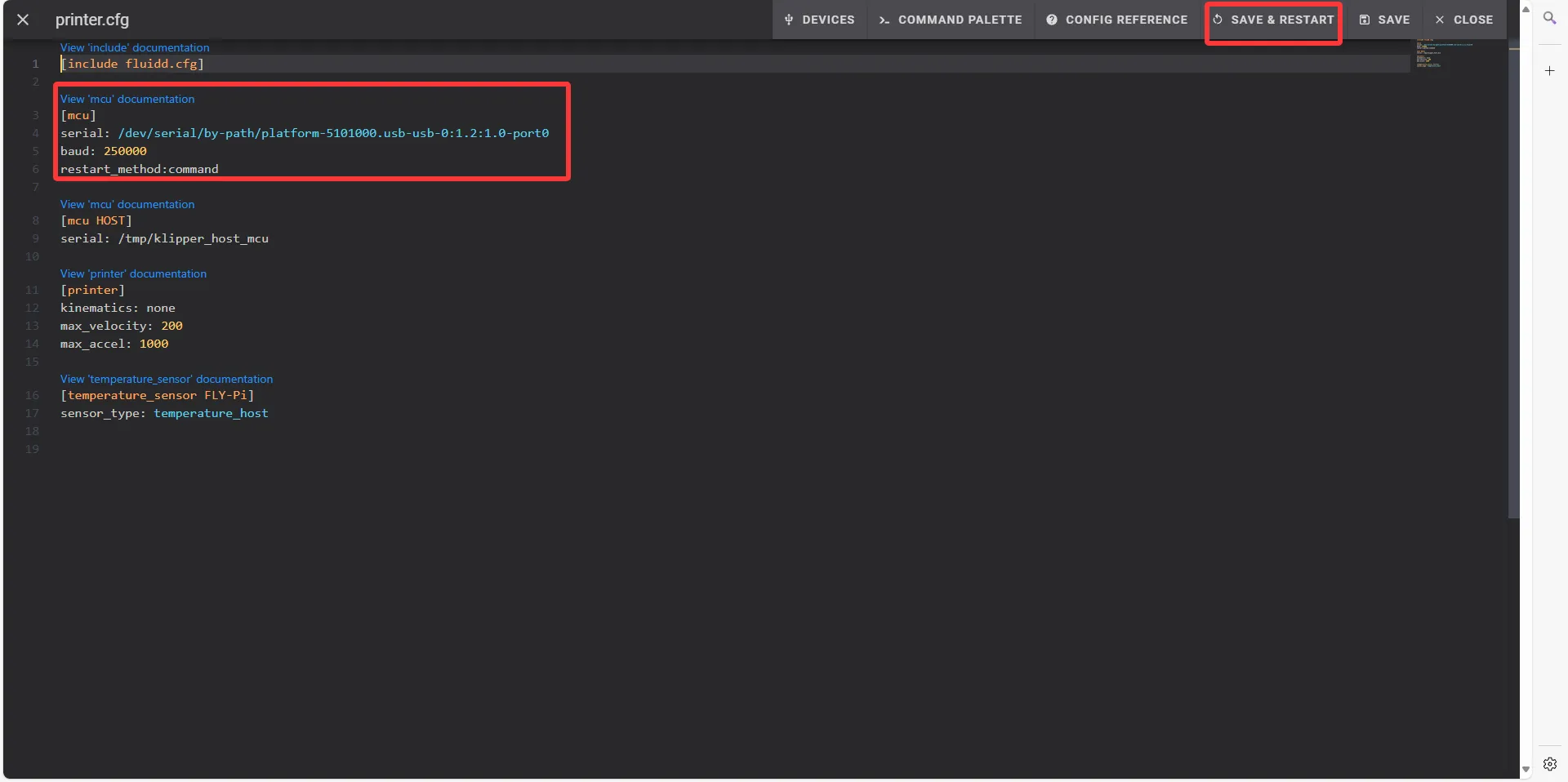

fluidd中找到[MCU]

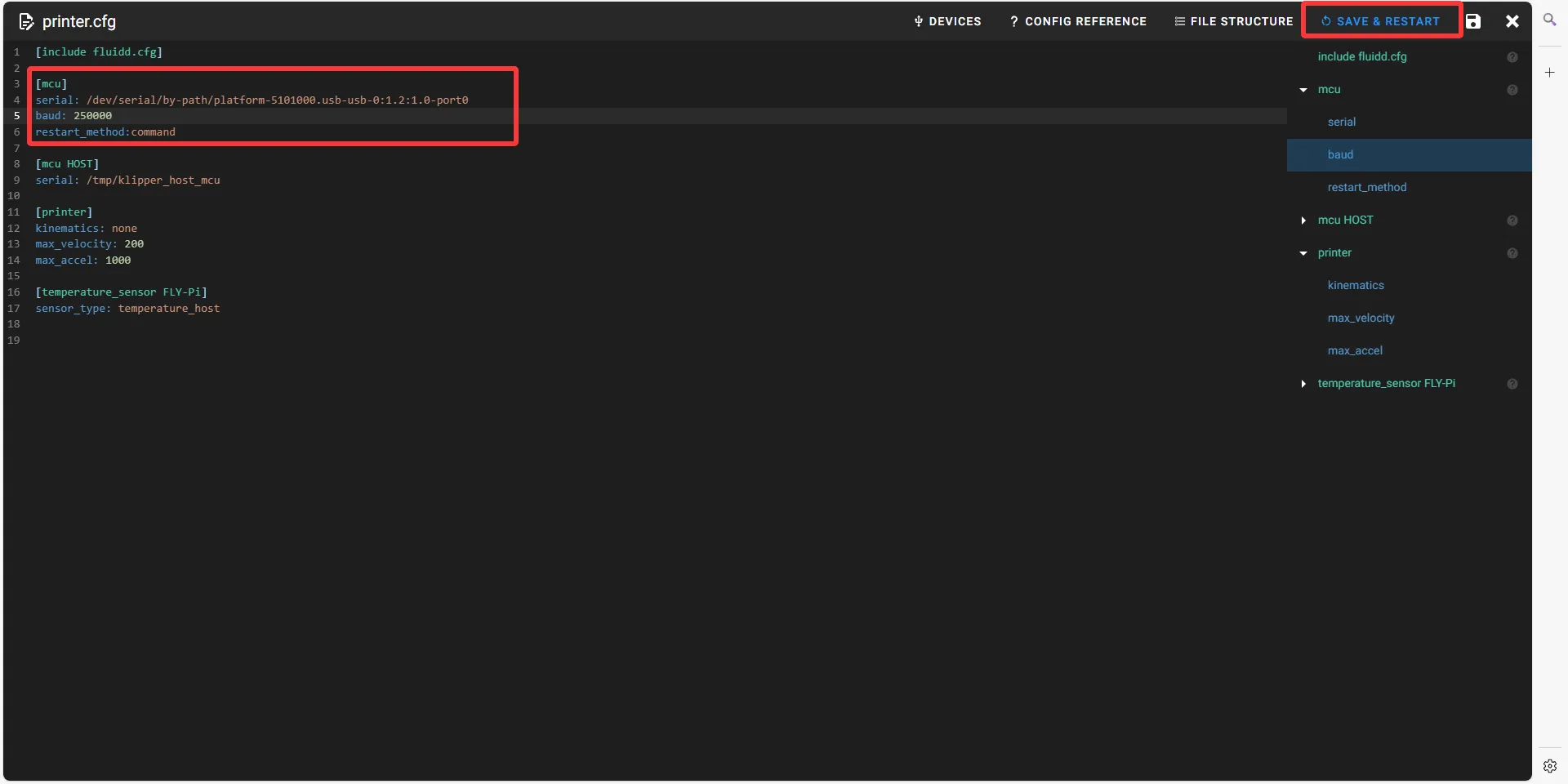

mainsail中找到[MCU]

2. 将ID填写到配置中

提示

• 填写好ID后点击右上方的SAVE & RESTART

3. 若Klipper提示 ADC out of range 此为正常现象，将热床和热敏连接到主板，并配置好喷头、热床的热敏引脚，再保存重启即可。

危险

注意：文档中所出现的所有ID均为示例，实际每个主板的ID均不相同，请填写实际获取到的ID。

危险

请注意下方ID不可以使用！！！！

serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0

---
