Компиляция прошивки

Начало компиляции

Краткое руководство по компиляции прошивки

Примечания

• Сеть: Убедитесь, что хост-компьютер (Raspberry Pi и т.п.) подключен к сети.
• Способ входа: Необходимо входить через SSH по сети, последовательный порт отключен.
• Раскладка клавиатуры: Держите клавиатуру в английском полуширинном режиме

---

Вход по SSH и переключение пользователей

Используйте MobaXterm, PuTTY и другие инструменты для входа по SSH на хост-компьютер.

Переключение пользователя:

• Обычная система (официальная система Raspberry Pi и т.п.)
  Запрещено использовать root, необходимо переключиться на обычного пользователя:

  su <имя_пользователя>

• FLY хост-компьютер (система FlyOS-FAST)
  Поддерживается только вход от пользователя root (пароль: mellow)

---

Руководство по компиляции прошивки

В интерфейсе конфигурации прошивки Klipper поддерживается только управление с клавиатуры, мышь использовать нельзя.

Клавиша	Функция
↑ / ↓	Перемещение курсора вверх/вниз, выбор пункта меню
Enter / Пробел	Подтверждение выбора, отметка опции или вход в подменю
ESC	Возврат в предыдущее меню
Q	Выход из интерфейса конфигурации
Y	При выходе, если есть подсказка, нажмите Y для сохранения конфигурации

Начало компиляции прошивки

Ниже описано, как компилировать прошивку:

1. Подключитесь по SSH, введите следующую команду и нажмите Enter:

   cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

   Здесь rm -rf ~/klipper/.config && rm -rf ~/klipper/out используется для очистки предыдущей конфигурации компиляции и прошивки; make menuconfig используется для открытия интерфейса конфигурации прошивки Klipper.

2. Настройте параметры по порядку, следуя приведенному ниже списку, переходя к следующему пункту только после завершения предыдущего.

   1启用 Enable extra low-level configuration options

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   2Micro-controller Architecture 选择 Raspberry Pi RP2040/RP235x

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   3Processor model 选择 rp2040

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   4Bootloader offset 选择 No bootloader

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   5Flash chip 选择 W25Q080 with CLKDIV 2

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   6Communication Interface 选择 USBSERIAL

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   7USB ids 保持默认，无需进入

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   8启用 Optimize stepper code for 'step on both edges'

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

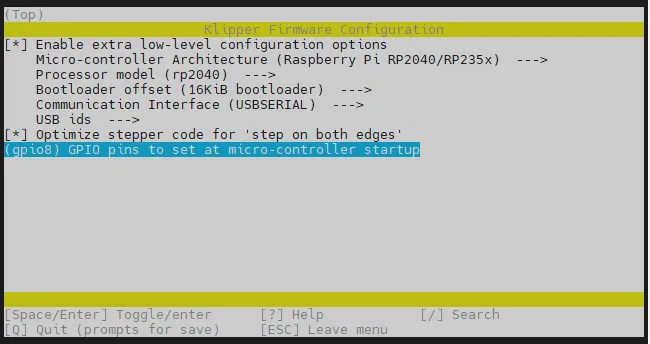

   9GPIO pins to set at micro-controller startup 设置为 gpio8

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   10GPIO state at micro-controller startup 选择 Not set

   此项是 FLYOS-Klipper 功能。通常保持 Not set；如需设置全部 GPIO 的启动状态，请先阅读 GPIO 启动状态使用说明。

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   11按 Q 键退出配置界面

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (No bootloader) --->

   Flash chip (W25Q080 with CLKDIV 2) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   (gpio8) GPIO pins to set at micro-controller startup

   GPIO state at micro-controller startup (Not set) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   12出现 Save configuration 时按 Y 保存配置

   Quit

   Save configuration?

   (Y)es(N)o(C)ancel

3. После завершения двух последних шагов выше нажмите Q для выхода из интерфейса конфигурации, затем нажмите Y для сохранения настроек.

4. Вернувшись в командную строку, введите следующую команду и нажмите Enter, чтобы начать компиляцию:

   make -j4

   root@flyos-11e5f8 ~/klipper # make -j4

   Compiling out/src/rp2040/bootrom.o

   Compiling out/src/rp2040/usbserial.o

   Compiling out/src/generic/usb_cdc.o

   Compiling out/src/rp2040/chipid.o

   Compiling out/src/rp2040/hard_pwm.o

   Compiling out/src/rp2040/spi.o

   Compiling out/src/rp2040/i2c.o

   Preprocessing out/src/rp2040/rpxxxx_link.ld

   Building out/compile_time_request.o

   Version: XXXX

   Linking out/klipper.elf

   Creating uf2 file out/klipper.uf2

   终端末尾出现 Linking out/klipper.elf 和 Creating uf2 file out/klipper.uf2，即表示编译成功。 实际编译时，部分 Compiling 行和 Version 会随 Klipper 与系统版本变化。

Вход в режим прошивки

Совет

Обведённая область — это кнопка BOOT

• Для входа в режим прошивки необходимо полностью обесточить плату. Удерживая кнопку BOOT, подключите кабель передачи данных одним концом к плате, а другим — к верхнему компьютеру.
  Loading...

Прошивка

• Обратите внимание, что в данный момент инструментальная плата находится в режиме прошивки, и можно прошивать только прошивки с расширением .uf2.

• Прошейте прошивку на инструментальную плату с помощью следующей команды:

  cd && cd ~/klipper/
  make flash FLASH_DEVICE=2e8a:0003

  Совет

  Если это первая прошивка после настройки системы на верхнем компьютере, может появиться подсказка, похожая на обведенную красным на рисунке ниже — частичное красное предупреждение, это нормальное явление, а не ошибка.

  Loading...

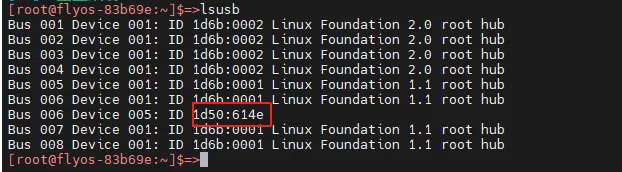

Проверка запуска прошивки

• Если прошивка запущена нормально, светодиод загорится.

Loading...
