Подключение экрана и настройка

Подключение экрана

Подключение TFT резистивного экрана

Подключение TFT резистивного экрана

подсказывать

• В комплекте с TFT-экраном будет идти две FPC-ленты: одна — 14P (узкая), другая — 16P (широкая)
• Для резистивного экрана обязательно используйте 14P (узкую)!!!

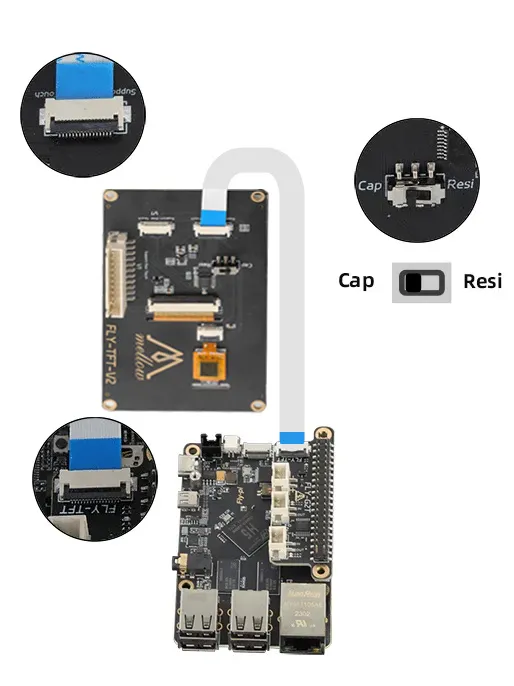

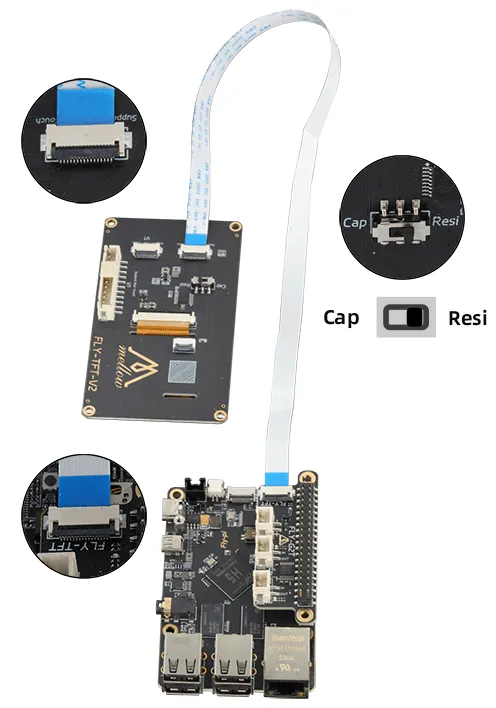

1. Подключение TFT резистивного экрана к FLY-Pi V2

Подключение HDMI

Подключение HDMI

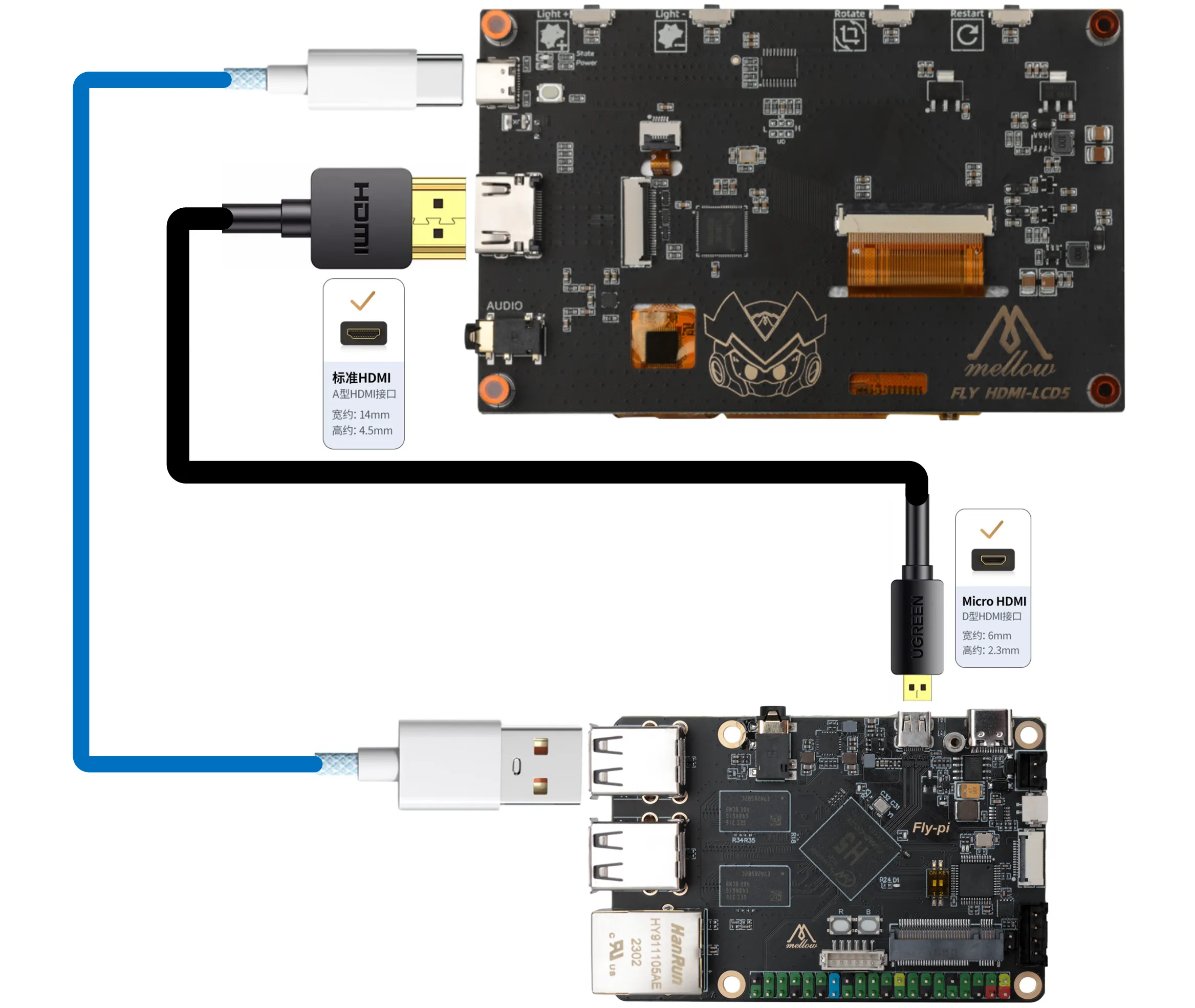

1. Подключение экрана FLY-HDMI-LCD5

Способ подключения один

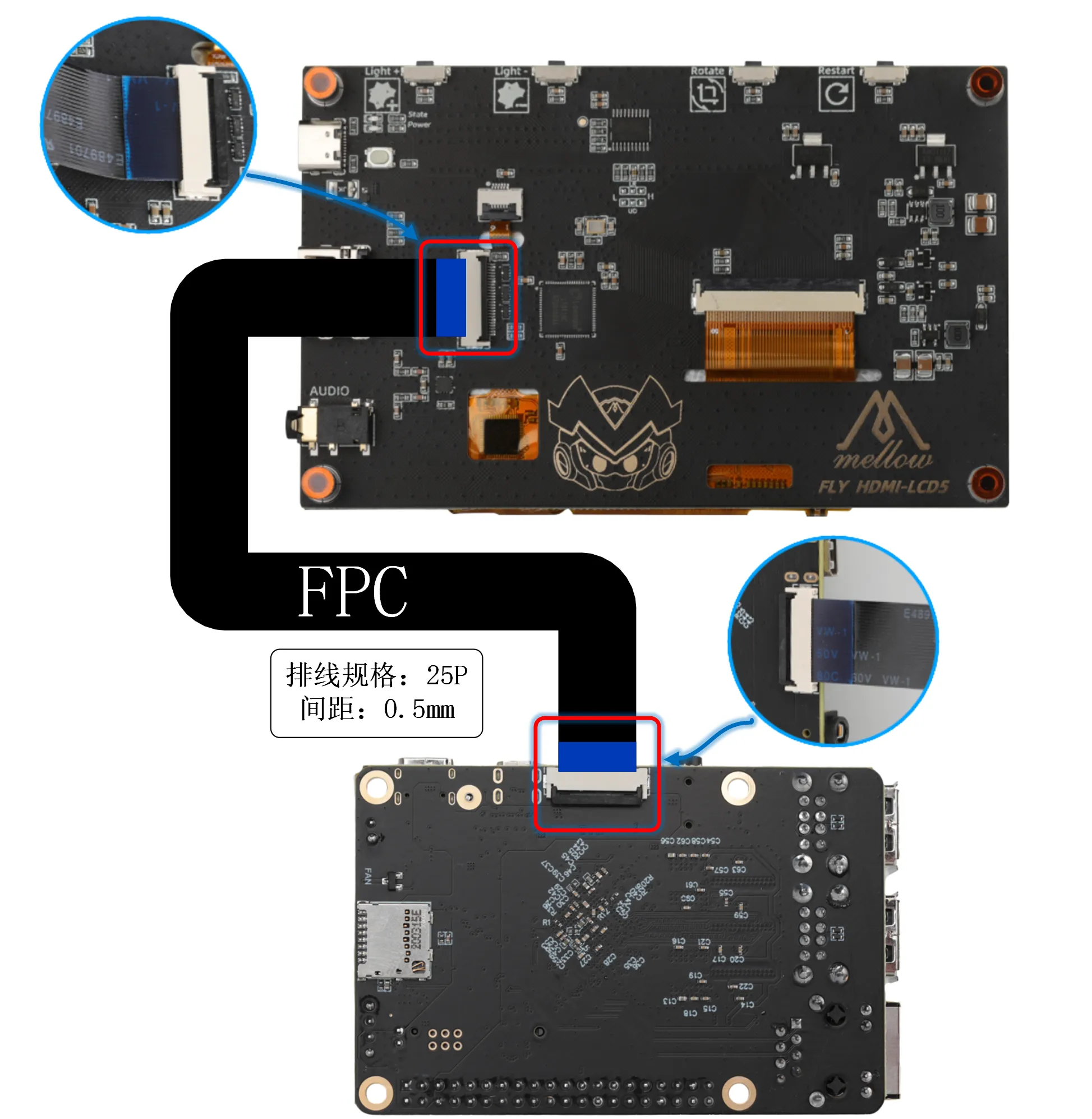

Способ подключения два

---

Настройка экрана

Настройка TFT экрана в системе FLYOS-FAST

Настройка TFT экрана в системе FLYOS-FAST

1. Откройте браузер и введите IP-адрес устройства, например: http://192.168.6.110/

   В fluidd: отмените выбор пункта Фильтровать скрытые файлы и папки.

   В mainsail: установите галочку Показывать скрытые файлы.

2. После этого вы увидите папку .flyos-config, перейдите в неё, там будет файл sys-config.conf.

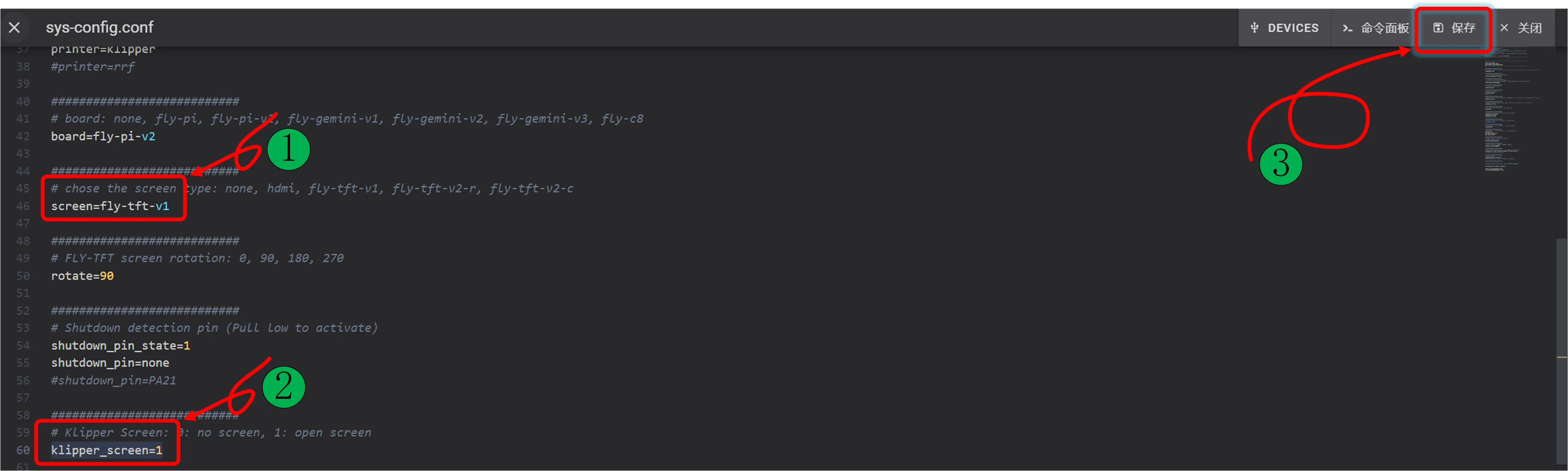

3. Откройте файл sys-config.conf, внесите необходимые изменения и сохраните его.

заметка

• Для резистивного экрана укажите fly-tft-v1, обратите внимание, что после знака = не должно быть пробелов!!!, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi
• Для емкостного экрана укажите fly-tft-v2-c, обратите внимание, что после знака = не должно быть пробелов!!!, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap
• Обратите внимание: формат файла sys-config.conf — это ключ=значение, запрещено произвольно изменять формат, иначе настройки не будут применяться!!!

4. После сохранения изменений перезагрузите систему для применения настроек.

Настройка TFT экрана в системе FLYOS-Armbian

Настройка TFT экрана в системе FLYOS-Armbian

к сведению

• Подключитесь к верхнему устройству по Wi-Fi, получите IP-адрес верхнего устройства, затем в браузере введите IP+:9999, чтобы получить доступ к FLY TOOLS для настройки экрана
• Например, если IP вашего верхнего устройства — 192.168.6.110, то в браузере введите 192.168.6.110:9999

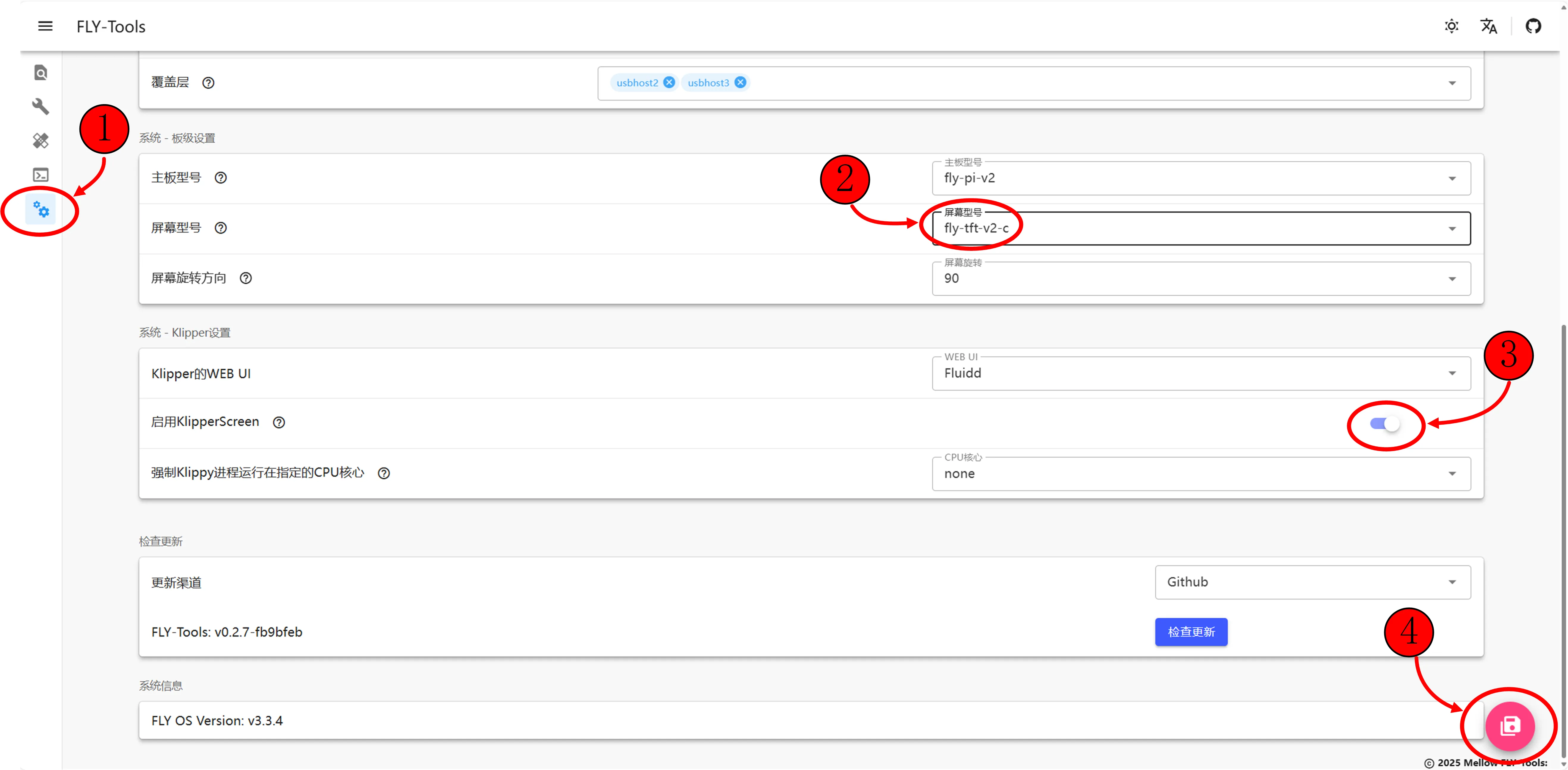

1. Откройте FLY TOOLS и следуйте инструкциям на изображении ниже, чтобы включить Klipper Screen, выбрать модель экрана, нажмите правую нижнюю кнопку «Сохранить конфигурацию», и после этого перезагрузите верхнее устройство — настройки вступят в силу!

заметка

• Для резистивного экрана выберите: fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi
• Для емкостного экрана выберите: fly-tft-v2-c, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap

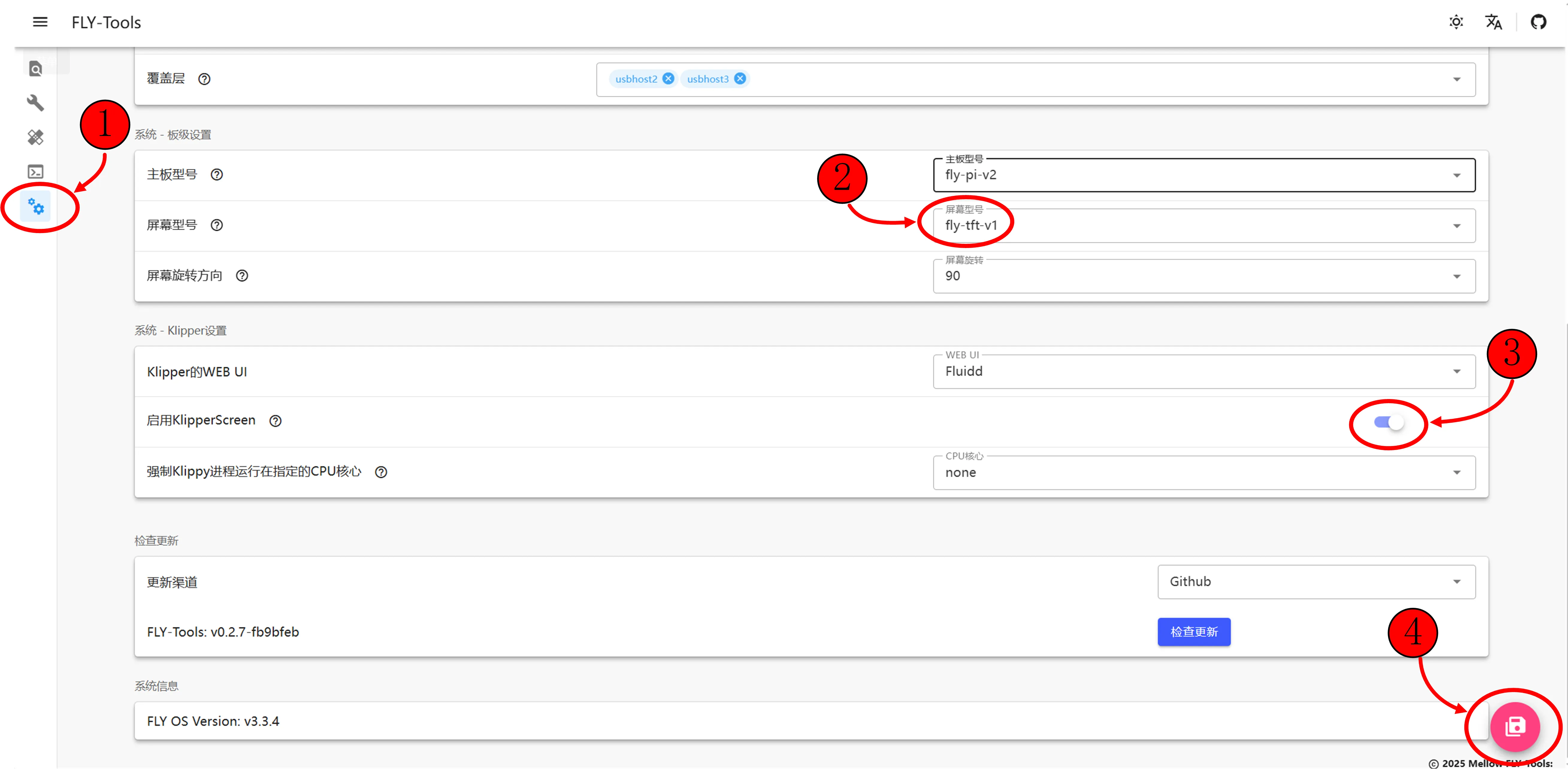

Резистивный экран:

Емкостный экран:

2. После сохранения настроек перезагрузите верхнее устройство, чтобы настройки вступили в силу!

---

2. Также можно выполнить настройку через SSH с помощью командной строки (этот метод не рекомендуется!)

   • Для настройки резистивного экрана используйте следующую команду, чтобы установить значение fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi

   sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt

   • Для настройки емкостного экрана используйте следующую команду, чтобы установить значение fly-tft-v2-r, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap

   sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

   • Используйте следующую команду для проверки успешности настройки

   sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

   • Чтобы изменить резистивный экран на емкостный, используйте следующую команду

   sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

   • Чтобы изменить емкостный экран на резистивный, используйте следующую команду

   sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
