Connexion et configuration de l'écran

Connexion de l'écran

Connectique du TFT résistif

Connectique du TFT résistif

prompt

• Le paquet du TFT contient deux rubans d'interconnexion FPC, un de 14 broches (étroit) et l'autre de 16 broches (large).
• Le TFT résistif doit impérativement utiliser le ruban de 14 broches (étroit) !!!!

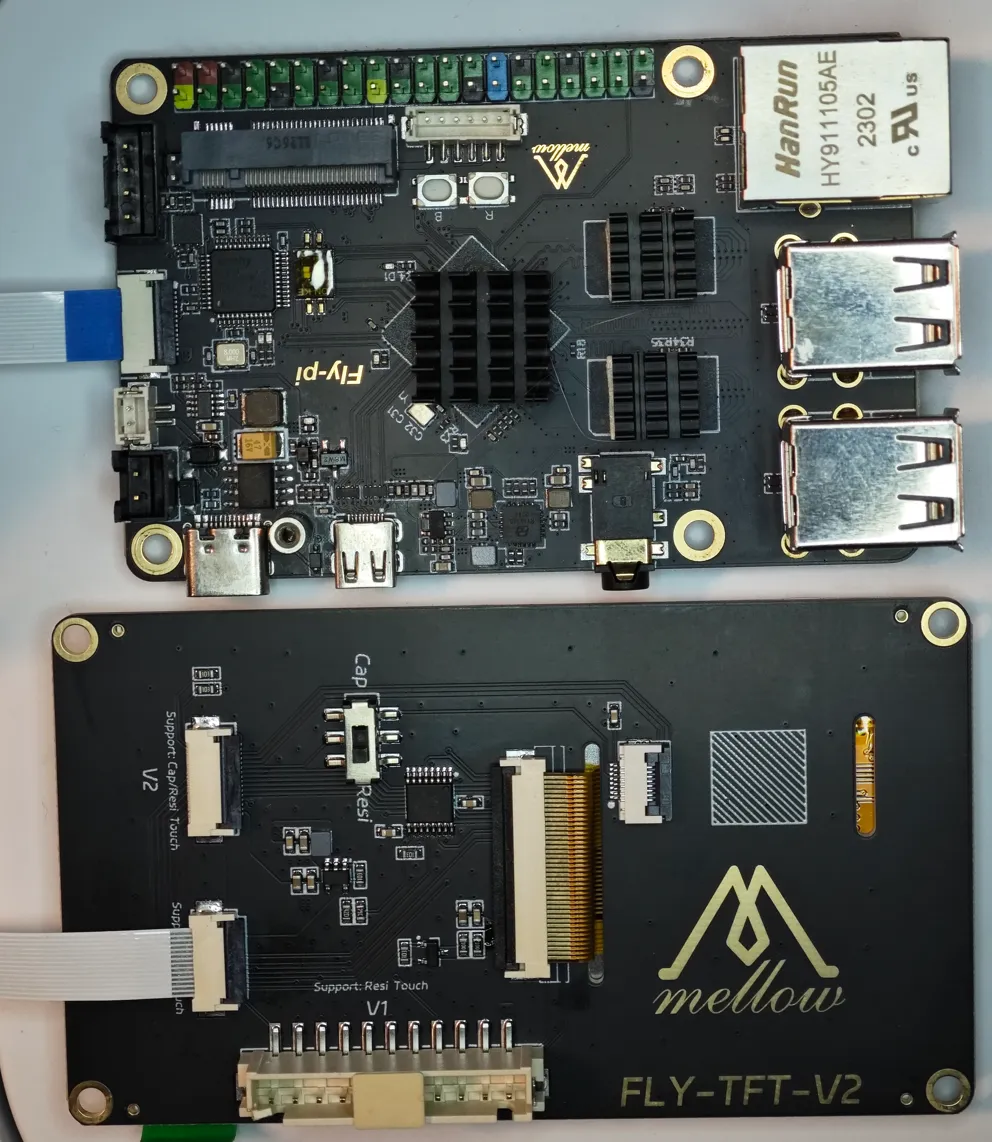

1. Raccordement du TFT résistif pour FLY-Pi V2

Connectique HDMI

Connectique HDMI

1. Raccordement de l'écran FLY-HDMI-LCD5

Méthode de raccordement un

Méthode de raccordement deux

---

Configuration de l'écran

Système FLYOS-FAST - Configuration de l'écran TFT

Configuration de l'écran TFT pour le système FLYOS-FAST

1. Ouvrir l'adresse IP du périphérique dans le navigateur, par exemple : http://192.168.6.110/

   Dans fluidd, suivant l'image ci-dessous : désélectionner -> filtrer les fichiers et dossiers cachés.

   Dans mainsail, suivant l'image ci-dessous : cocher -> afficher les fichiers cachés.

2. À ce moment-là, vous verrez le dossier .flyos-config, en entrant dans ce dossier se trouve le fichier sys-config.conf.

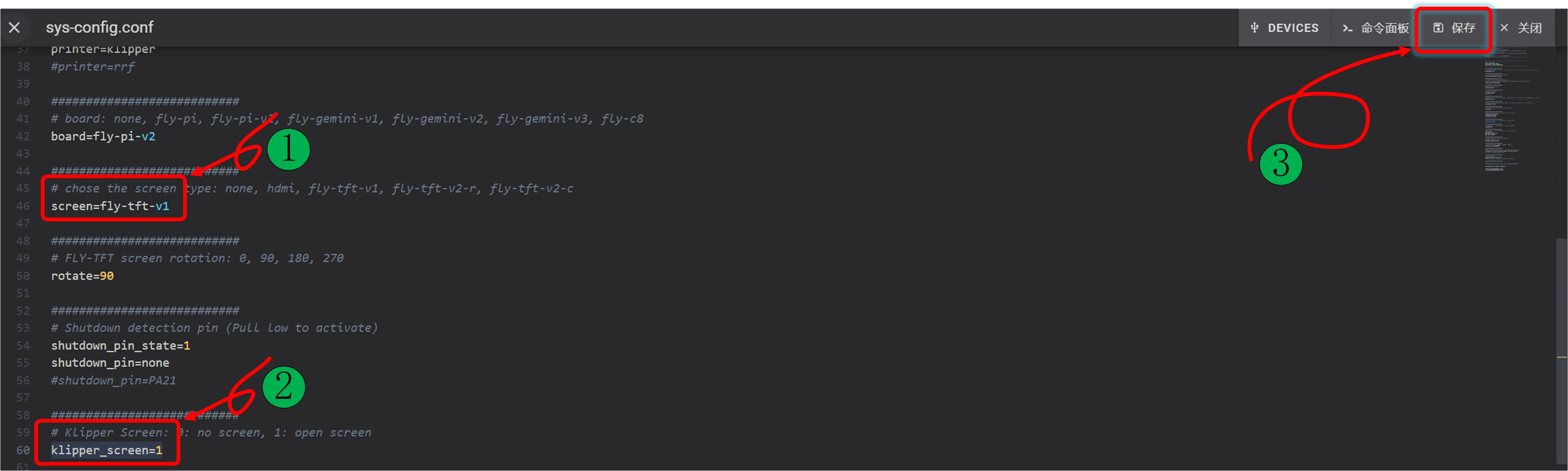

3. Ouvrir le fichier sys-config.conf, apporter les modifications nécessaires puis enregistrer -> fermer suffit.

note

• La configuration du TFT résistif est : fly-tft-v1, veillez à ne pas avoir d'espace après =, veuillez confirmer que le codeur au dos de l'écran est sur Resi
• La configuration du TFT capacitif est : fly-tft-v2-c, veillez à ne pas avoir d'espace après =, veuillez confirmer que le codeur au dos de l'écran est sur Cap
• Attention : Le format des éléments de configuration dans le fichier sys-config.conf est clé=valeur, la modification du format est interdite !!! Sinon, la configuration ne fonctionnera pas !!!

4. Après avoir effectué les modifications et sauvegardé, il suffit de redémarrer le système pour que cela prenne effet.

Système FLYOS-Armbian - Configuration de l'écran TFT

Configuration de l'écran TFT pour le système FLYOS-Armbian

Information

• Connectez votre PC principal au WiFi, obtenez l'IP du PC principal, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'IP de votre PC principal est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

1. Ouvrez FLY TOOLS, suivez les étapes de l'image ci-dessous pour activer Klipper Screen, choisir le modèle d'écran, cliquez sur le bouton rose en bas à droite sauvegarder la configuration puis redémarrez le PC principal pour que cela prenne effet !

note

• Pour le TFT résistif, choisissez : fly-tft-v1, veuillez confirmer que le codeur au dos de l'écran est sur Resi
• Pour le TFT capacitif, choisissez : fly-tft-v2-c, veuillez confirmer que le codeur au dos de l'écran est sur Cap

Pour le TFT résistif :

Pour le TFT capacitif :

2. Après avoir sauvegardé la configuration, redémarrez le PC principal, cela prendra effet !

---

2. Vous pouvez également configurer directement via SSH en utilisant la ligne de commande (cette méthode n'est pas recommandée !)

   • Pour le TFT résistif, utilisez la commande ci-dessous pour configurer en fly-tft-v1, veuillez confirmer que le codeur au dos de l'écran est sur Resi

   sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt

   • Pour le TFT capacitif, utilisez la commande ci-dessous pour configurer en fly-tft-v2-r, veuillez confirmer que le codeur au dos de l'écran est sur Cap

   sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

   • Utilisez la commande ci-dessous pour vérifier si la modification a été effectuée avec succès

   sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

   • Pour modifier un écran résistif en écran capacitif, utilisez la commande ci-dessous

   sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

   • Pour modifier un écran capacitif en écran résistif, utilisez la commande ci-dessous

   sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
