Интерфейс вентилятора 5В на плате

Подключение вентилятора 5В

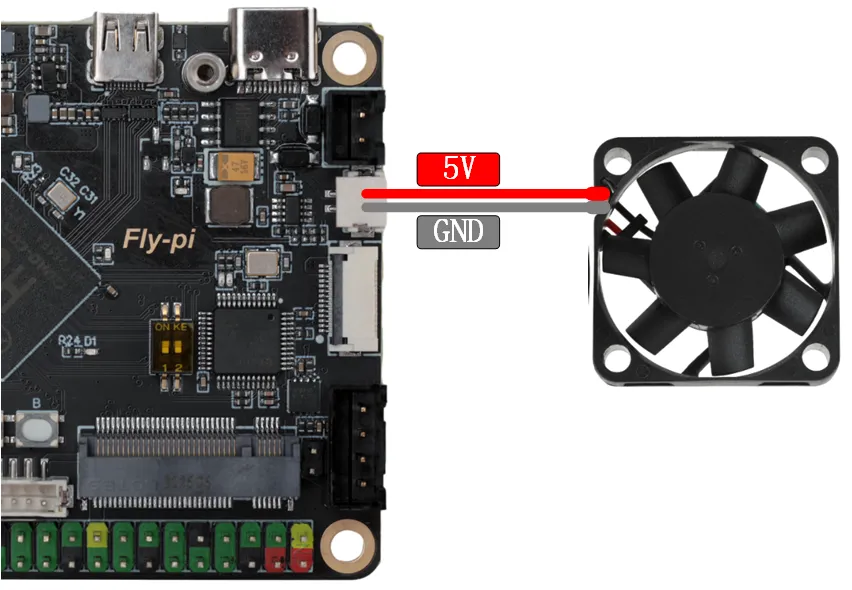

  • Плата Pi-V2 имеет контролируемый интерфейс 5В, предназначенный для охлаждения основного процессора. Способ подключения показан на следующем рисунке:

Команды для выполнения через SSH перед добавлением конфигурации

wget https://cdn.mellow.klipper.cn/mirrors/fly/linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb && sudo dpkg -i linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb
sudo reboot

Пример конфигурации

[mcu host]                      # FlyOS уже создал для вас Linux MCU, просто определите его для использования
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY-Pi] # Верхний уровень температуры
sensor_type: temperature_host


[temperature_fan core_fan] # Вентилятор охлаждения верхнего уровня
pin: host:gpiochip1/gpio103 # Ножка пинов верхнего уровня вентилятора
max_power: 1.0
sensor_type: temperature_host # Установить как температуру основного контроллера верхнего уровня
control:watermark # Способ управления
target_temp: 48 # Температура запуска вентилятора охлаждения верхнего уровня
min_temp: 0 # Минимальная температура, ниже которой будет выдаваться ошибка
max_temp: 90 # Максимальная температура, выше которой будет выдаваться ошибка
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8 # Максимальная скорость, равная 80% от полной мощности
min_speed: 0.3 # Минимальная скорость, равная 30% от полной мощности
