Обзор продукта​

TMC5160 Pro V1.2 — это высокопроизводительный модуль драйвера шагового двигателя, использующий чип Trinamic TMC5160, поддерживающий интерфейс связи SPI и подходящий для систем управления движением высокой точности.

Технические характеристики​

ПараметрСпецификация
Входное напряжение24 - 48 В постоянного тока
Максимальный ток6 А
Поддерживаемое ПОMarlin / Klipper / RRF
Режим управленияSPI
Максимальное дробление256 микрошагов
Тип интерфейсаШаг/Направление (с интерполяцией микрошагов microPlyer™)
Основные функцииstealthChop2 (бесшумная работа), spreadCycle (высокодинамичное управление), dcStep (управление скоростью в зависимости от нагрузки), stallGuard2 (бессенсорное определение нагрузки), coolStep (энергосберегающее управление током)

Руководство по установке оборудования​

Настройка перемычек на плате​

  • Режим связи: SPI
  • Описание выводов: Контакты SPI драйвера FLY расположены на 4-м сверху слева выводе (контакт CS)
  • Совместимость: Для плат не FLY убедитесь в совместимости выводов
Loading...

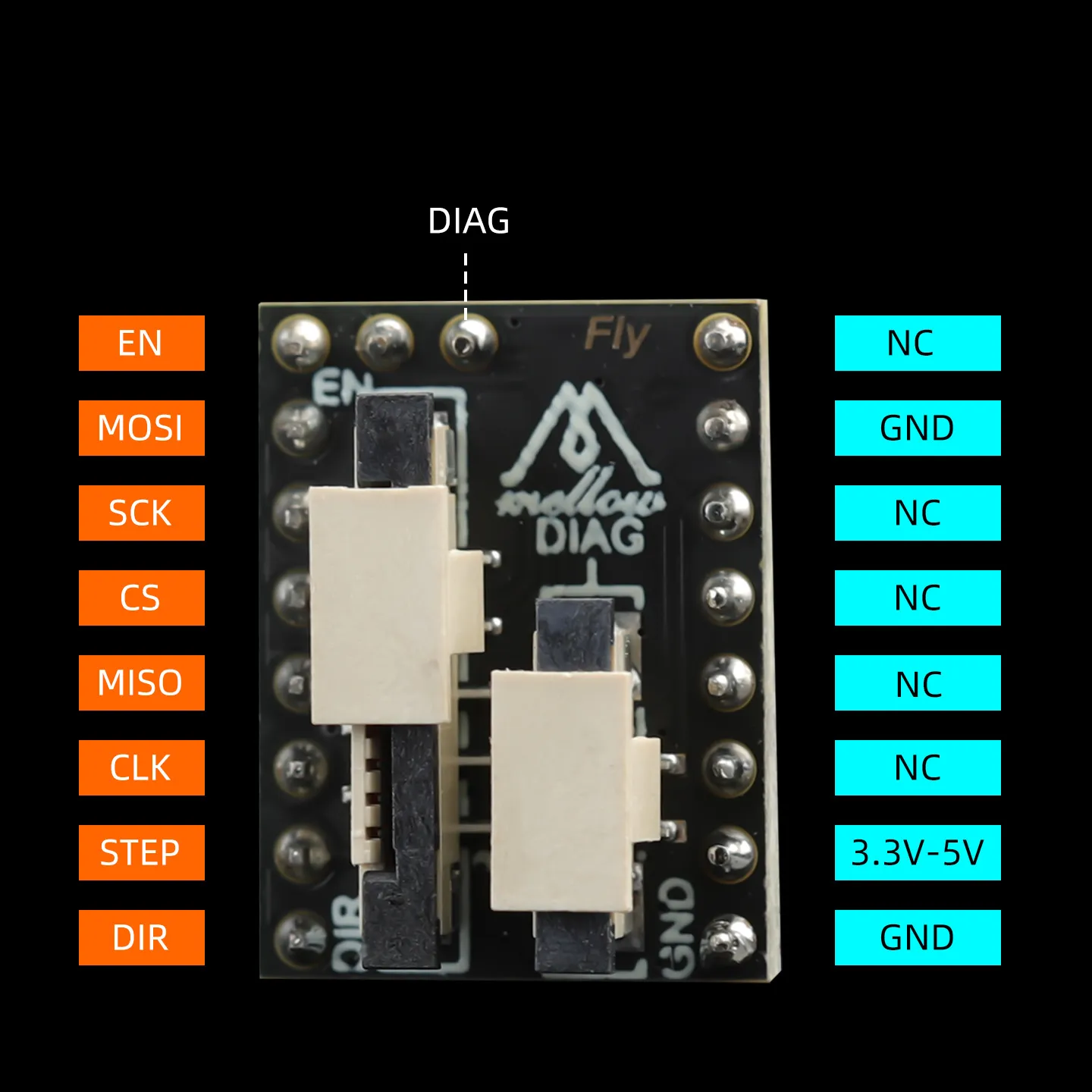

Описание выводов модуля​

замечание

Диапазон входного напряжения питания драйвера платы: 12В-24В

Loading...

Подключение вентилятора охлаждения​

Loading...

Пример подключения питания​

Loading...

Конфигурация прошивки​

Важные указания по настройке
  • Сенсорный резистор: Обязательно установите sense_resistor: 0.033
  • Режим SPI: Конфигурации spi_bus и spi_software_* являются взаимоисключающими

Пример конфигурации SPI​

[tmc5160 stepper_x]
cs_pin:                    # Контакт выбора чипа SPI (обязательно)
spi_bus:                   # Аппаратная шина SPI (взаимоисключающе с программным SPI)
# spi_software_mosi_pin:   # Контакт вывода данных программного SPI
# spi_software_miso_pin:   # Контакт ввода данных программного SPI
# spi_software_sclk_pin:   # Контакт тактового сигнала программного SPI
run_current: 1.0           # Рабочий ток двигателя (единица: А)
interpolate: False         # Интерполяция 256 микрошагов (True: включено, False: выключено)
sense_resistor: 0.033      # Значение резистора измерения тока
stealthchop_threshold: 0   # Порог скорости для бесшумного режима
driver_DISS2G: 1           # Настройка состояния цифрового входа
driver_DISS2VS: 1          # Настройка регулирования напряжения
Рекомендации по настройке
  1. Настройка тока: Установите run_current в соответствии с номинальным током двигателя и условиями охлаждения.
  2. Интерполяция микрошагов: Включение обеспечивает более плавное движение, но увеличивает нагрузку на обработку.
  3. Бесшумный режим: Установка stealthchop_threshold в 0 позволяет использовать бесшумный режим постоянно.
  4. Охлаждение: Обеспечьте хорошие условия охлаждения при работе с высоким током.
