Подключение и настройка экрана

Подключение экрана​

Работы при выключенном питании

Перед началом работ полностью выключите принтер и отключите блок питания. Не подключайте и не отключайте жгуты проводов, не раскладывайте провода и не касайтесь клемм при включенном питании.

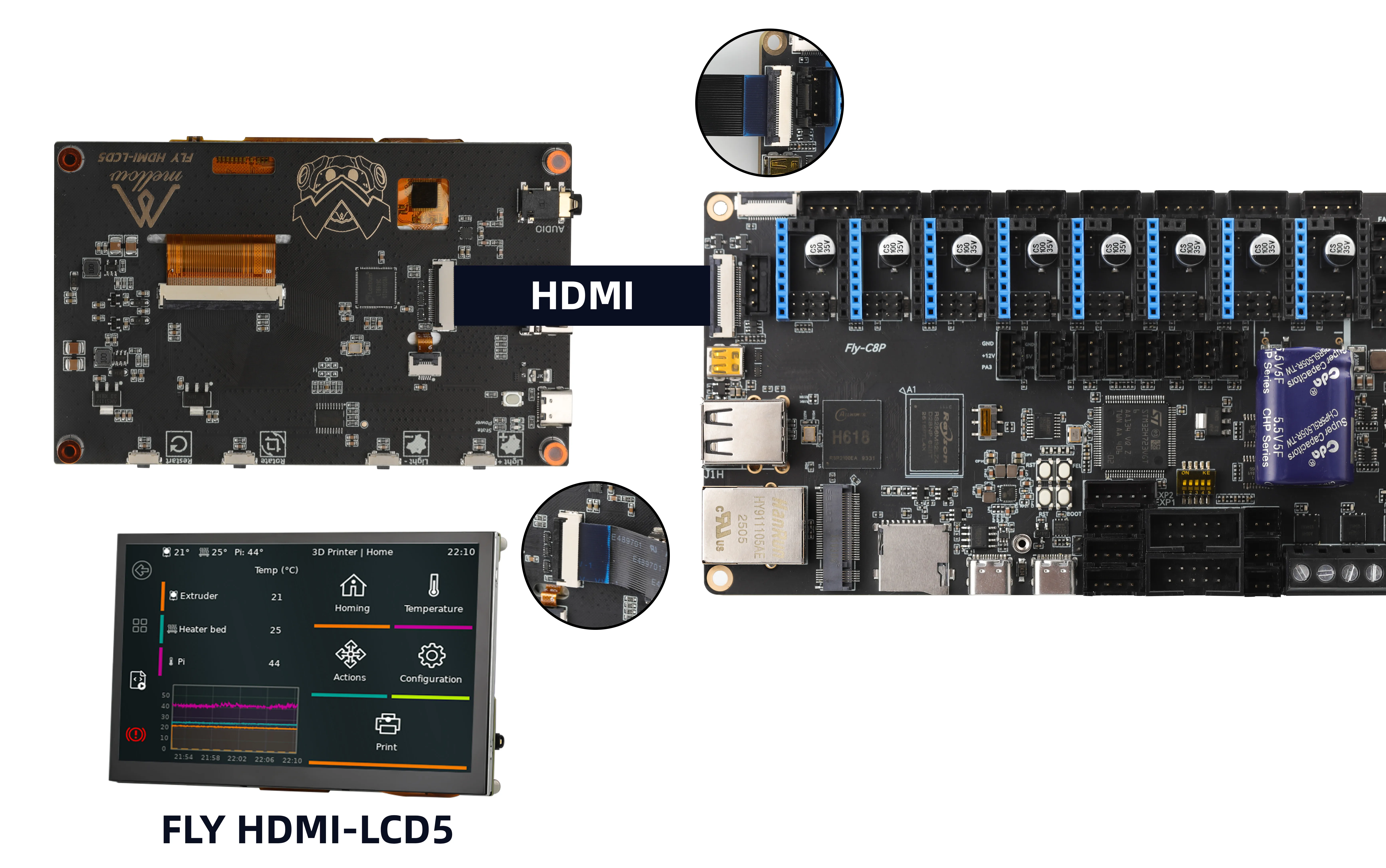

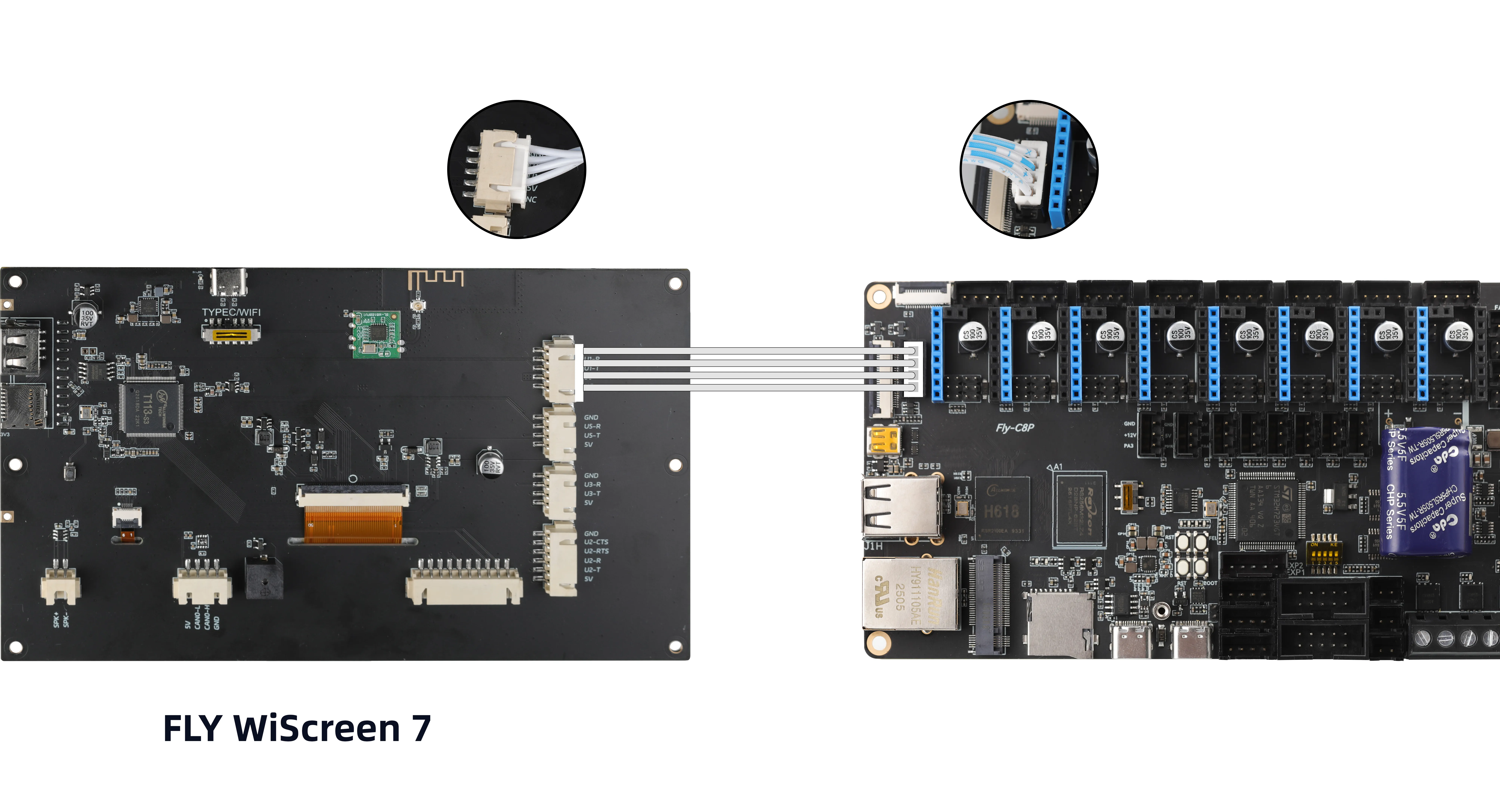

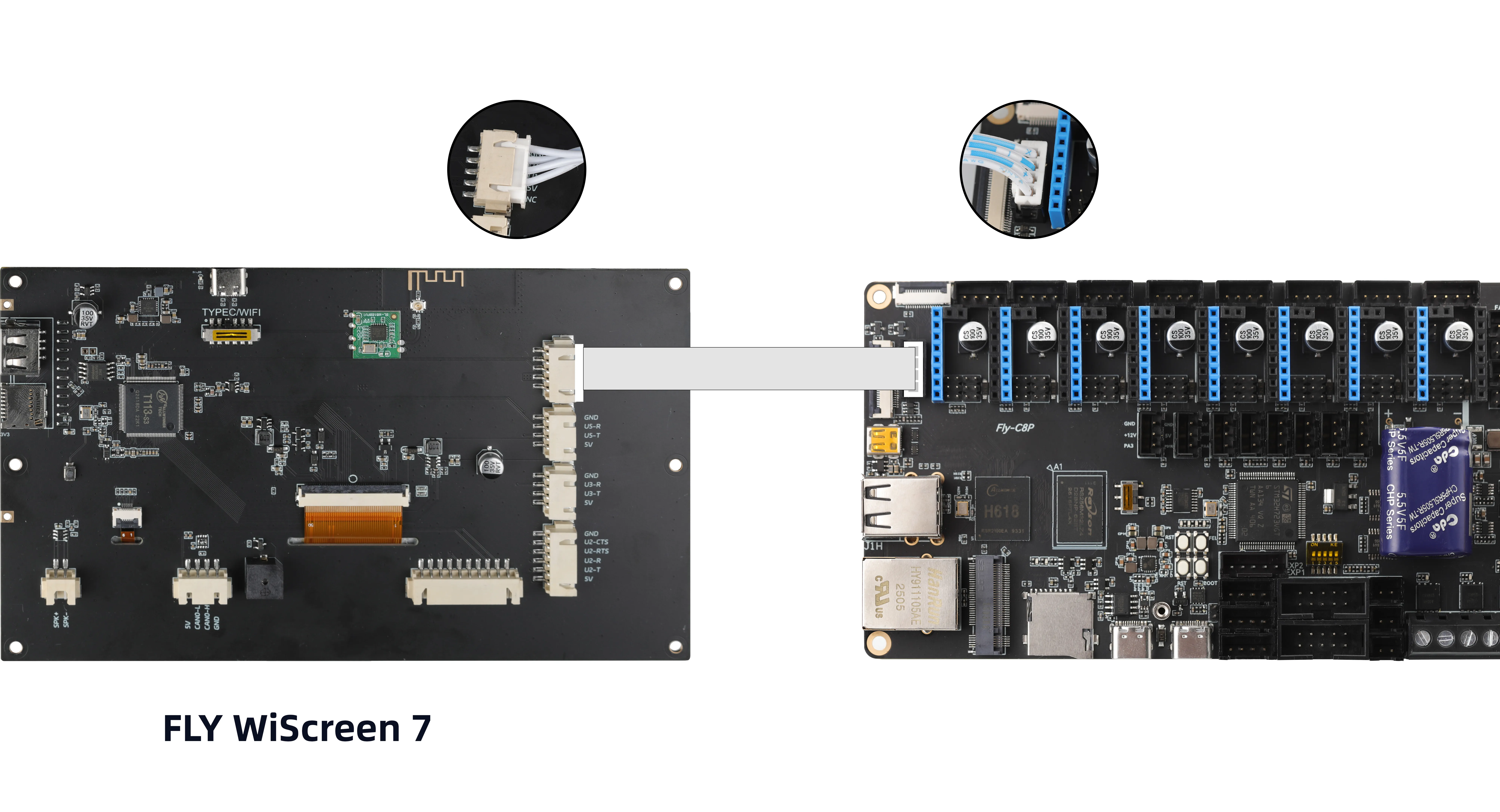

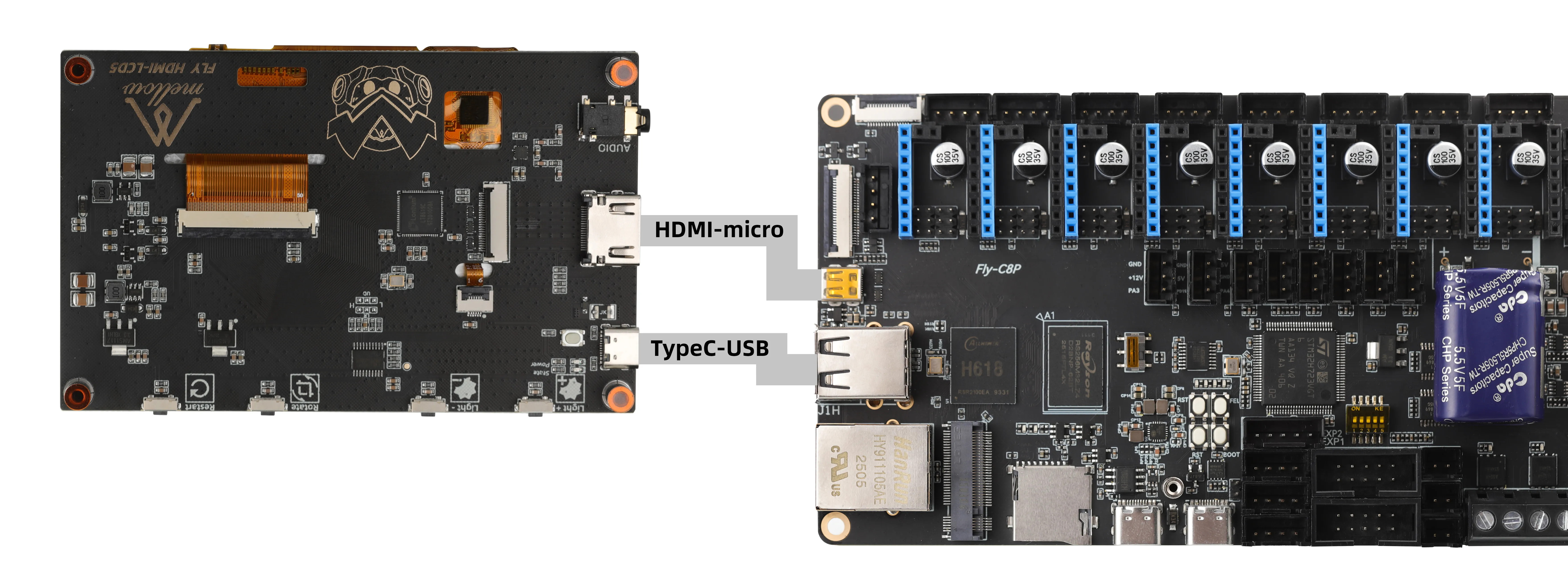

При подключении TFT или HDMI экрана внимательно проверьте направление шлейфа FPC; при подключении последовательного экрана убедитесь в правильности подключения 5V, GND, TX, RX.

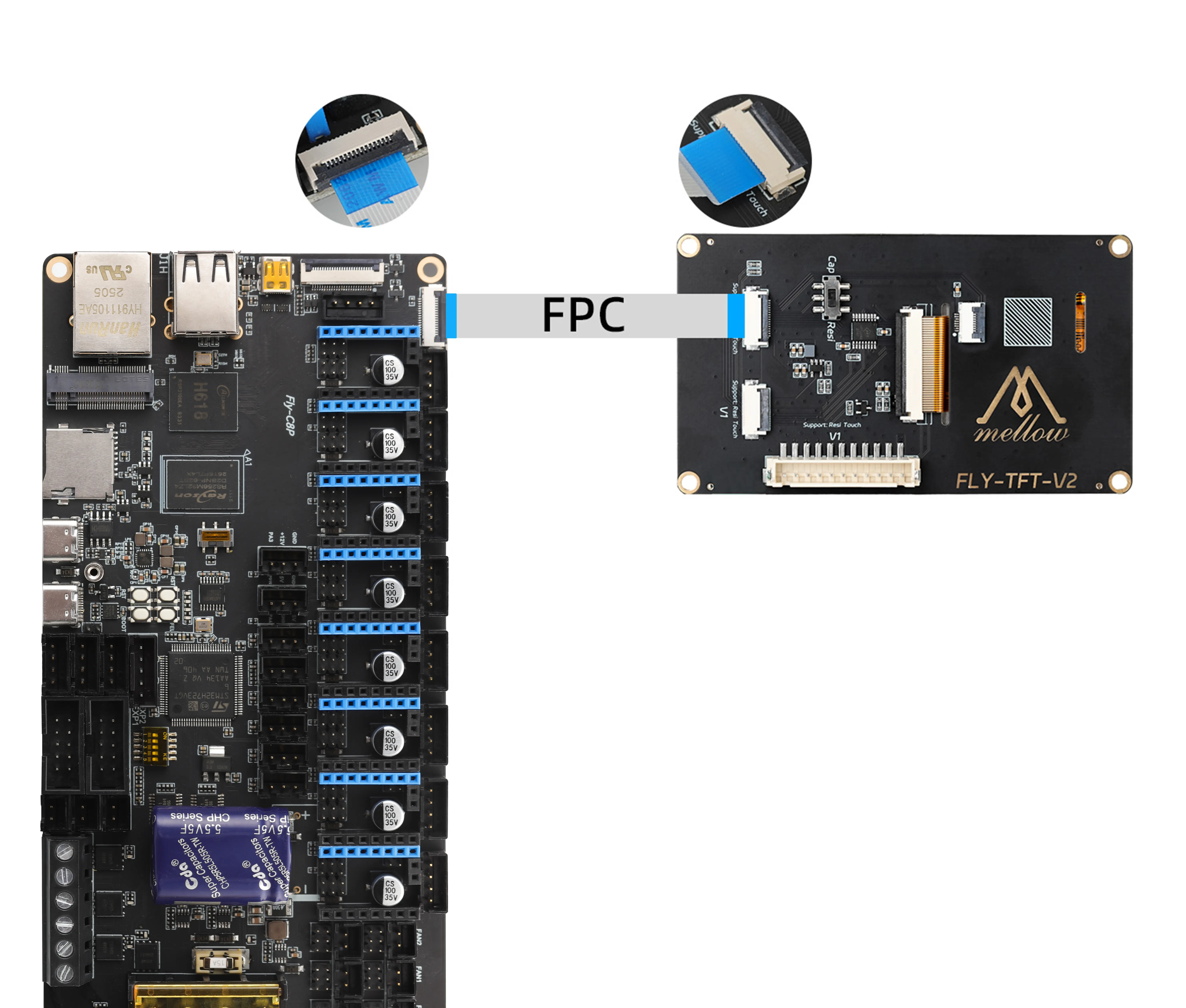

Подключение и настройка TFT экрана​

Совет
  • Спецификация шлейфа TFT экрана FLY-C8P: FPC 软排线-16P-反向-0.5mm-400mm
  • Для FLY-C8P необходимо использовать шлейф 16P
  • Для резистивного экрана необходимо переключить DIP-переключатель в положение Resi
  • Для емкостного экрана необходимо переключить DIP-переключатель в положение Cap
Loading...

Важные замечания​

Меры предосторожности при настройке
  • Рекомендуется использовать веб-интерфейс mainsail или fluidd для изменения конфигурации
  • Пожалуйста, не включайте функцию перевода веб-страниц, иначе система может не запуститься
  • Не вводите китайские символы или специальные символы в файл конфигурации
  • После изменения файла конфигурации необходимо перезагрузить систему, чтобы изменения вступили в силу
Важное предупреждение
  • Не изменяйте содержимое файла конфигурации ниже ######### PLEASE DO NOT EDIT THE FOLLOWING #########

Методы изменения файла конфигурации​

Изменение файла конфигурации после прошивки​

  • Параметры, которые действуют только Первый запуск, должны быть изменены после завершения прошивки с помощью профессионального текстового редактора в файле config.txt в файле конфигурации на съемном диске FlyOS-Conf

Изменение конфигурации онлайн после запуска системы​

  • Обычные параметры конфигурации можно изменить на веб-странице настройки системы, изменения вступят в силу после перезагрузки
  1. Откройте браузер и введите IP-адрес устройства, например: http://192.168.1.2/

В интерфейсе fluidd: снимите флажок "Скрывать скрытые файлы и папки"

Loading...

В интерфейсе mainsail: установите флажок "Показывать скрытые файлы"

Loading...

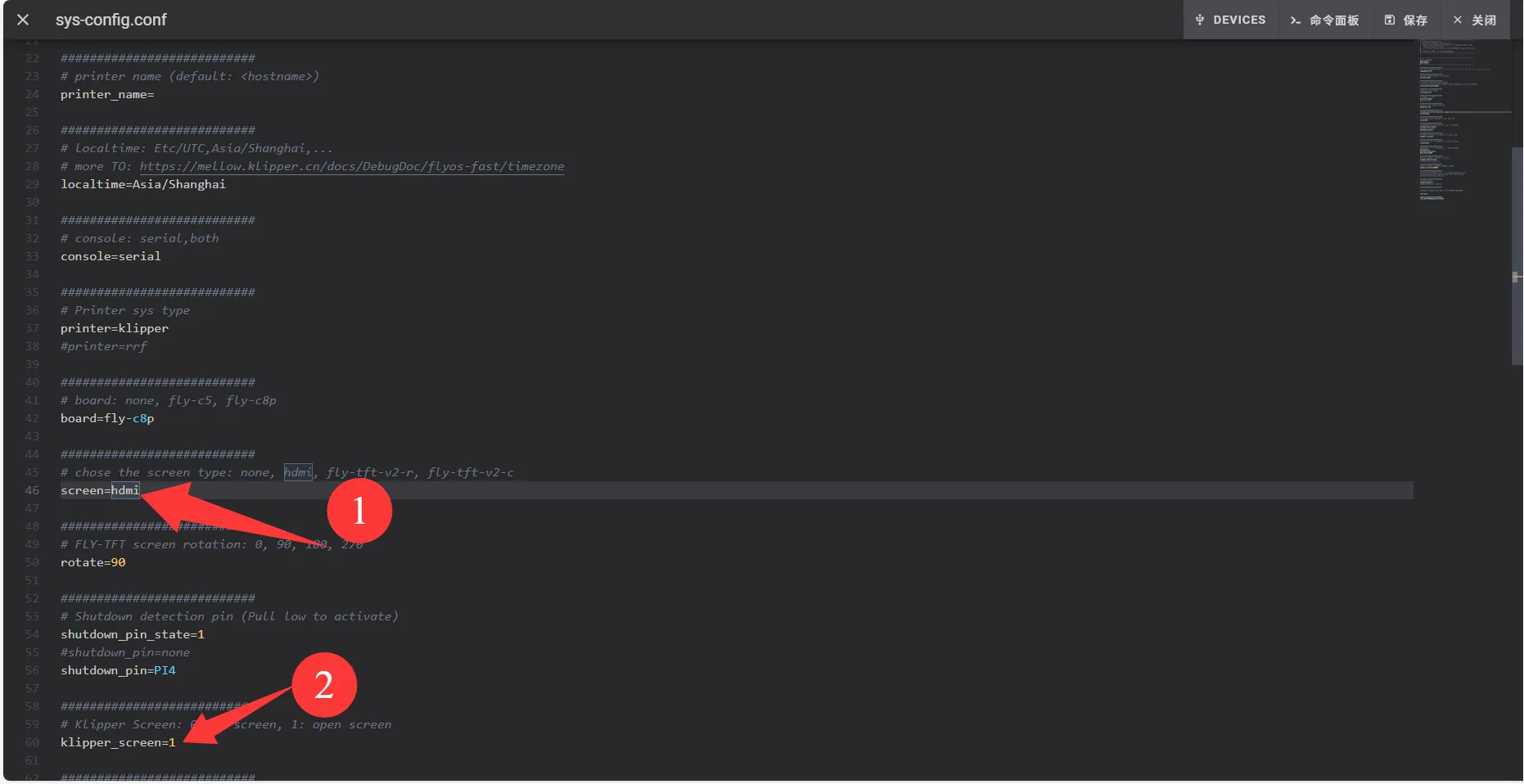

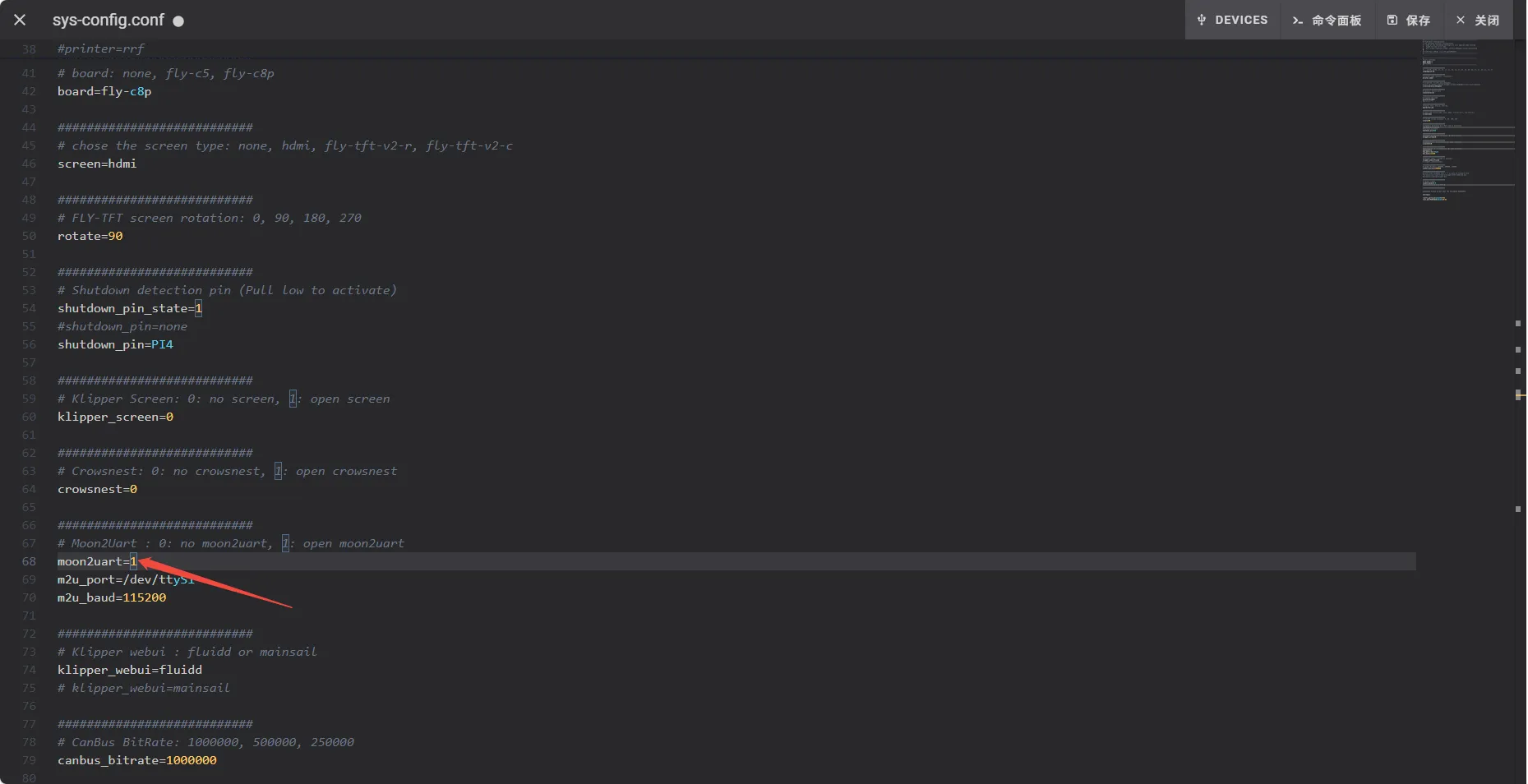

  1. Перейдите в отображаемую папку .flyos-config, найдите файл конфигурации sys-config.conf
Loading...
  1. Отредактируйте файл sys-config.conf, это символическая ссылка на файл конфигурации config.txt на съемном диске FlyOS-Conf
Loading...
  1. Сохраните файл после изменения параметров конфигурации
Важное замечание

После изменения конфигурации перезагрузите систему, чтобы изменения вступили в силу

Пояснение к формату конфигурации
  • Формат файла конфигурации должен быть key=value, не изменяйте его на key: value или другой формат
  • Не добавляйте пробелы вокруг знака равенства

Настройка экрана​

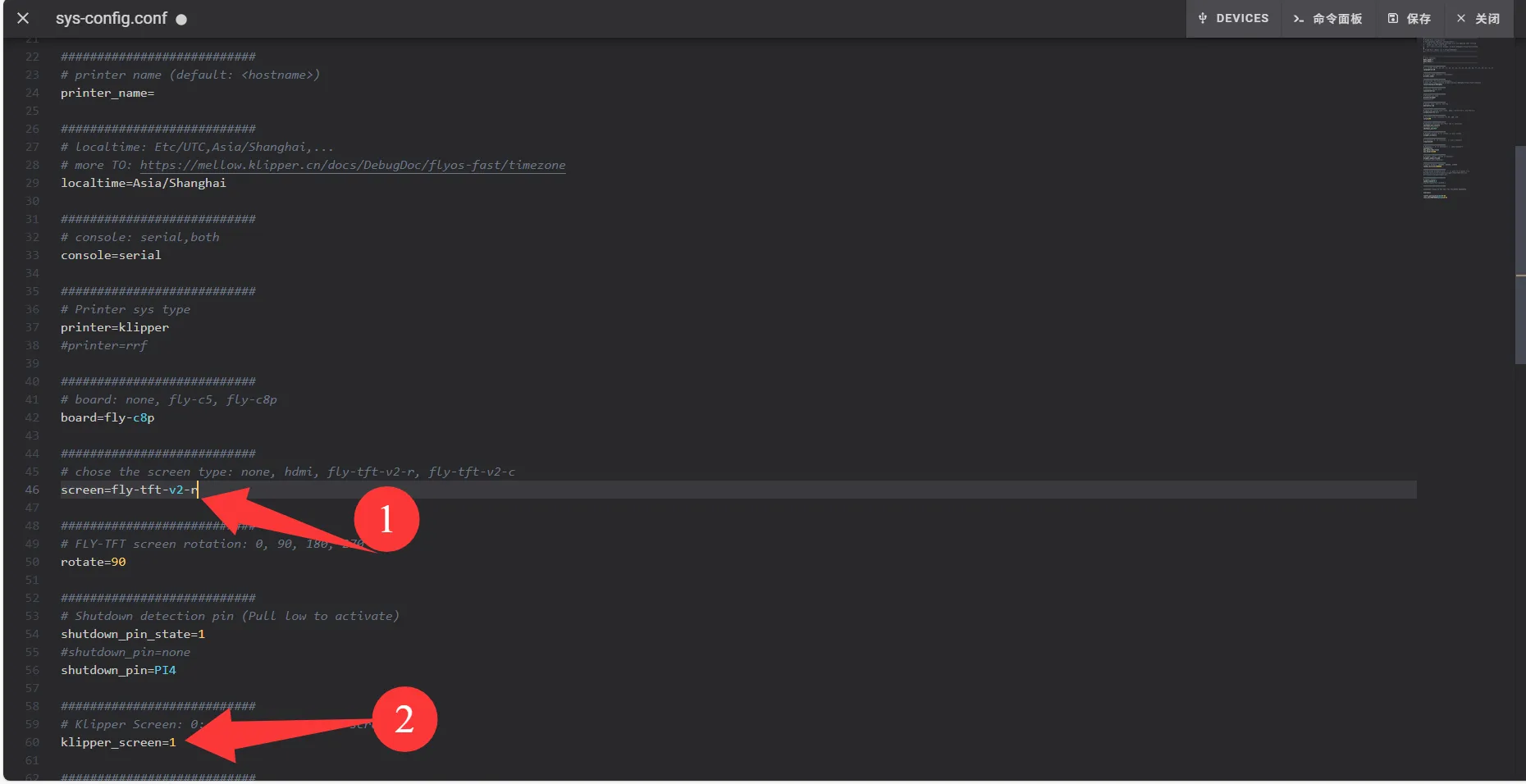

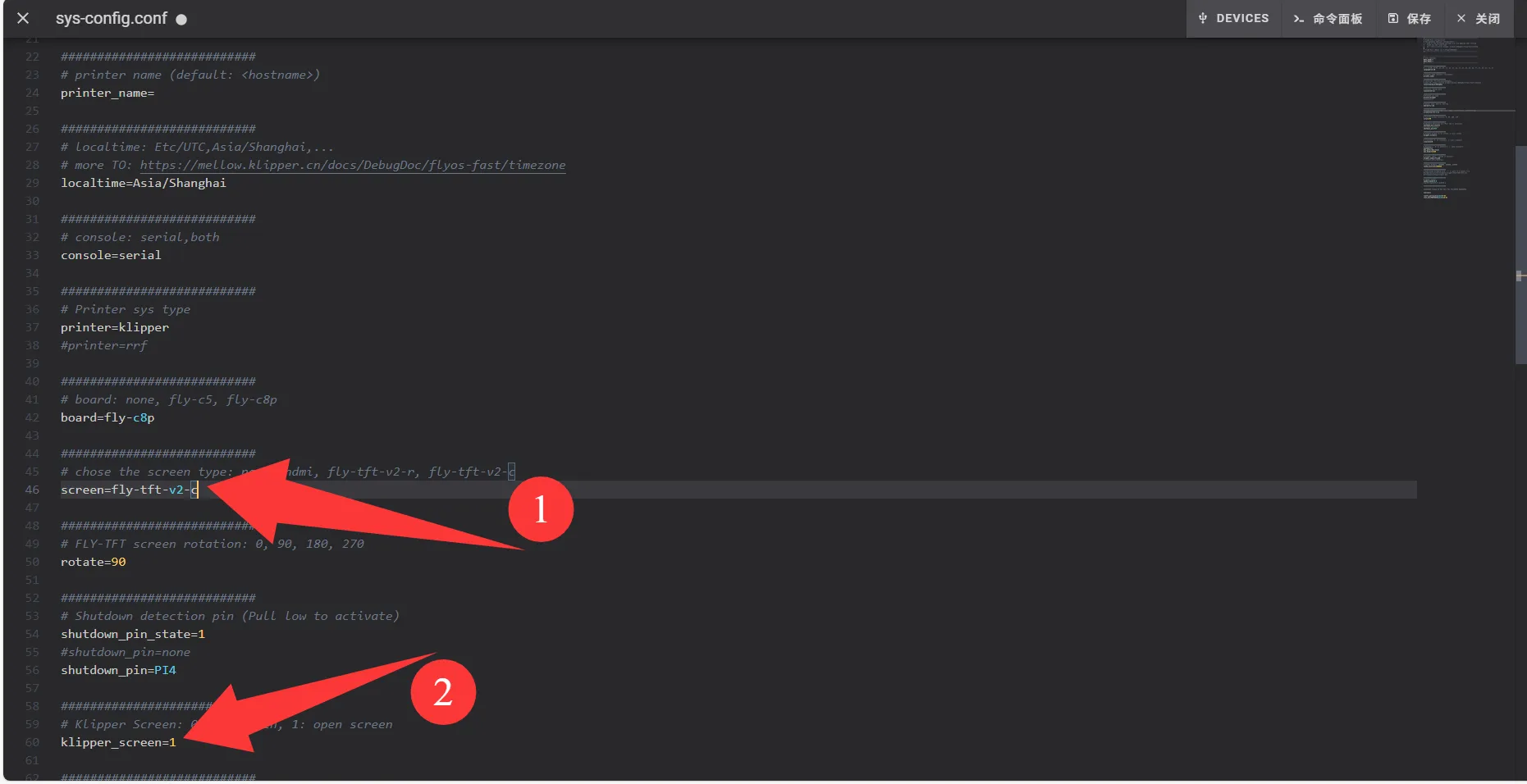

  • Необходимо изменить значение после screen= на fly-tft-v2-r
  • Для использования FLY Screen необходимо установить klipper_screen=0; если klipper_screen=1 и fly_screen=1 включены одновременно, по умолчанию будет использоваться KlipperScreen
  • Необходимо изменить fly_screen=0 на fly_screen=1
  • Ниже приведен пример после изменения
screen=fly-tft-v2-r
  • Также необходимо изменить
klipper_screen=0
fly_screen=1
