Подключение и настройка экрана

Подключение экрана C5

Важное уведомление

• Перед подключением экрана обязательно отключите питание, чтобы избежать повреждения экрана
• При подключении гибкой печатной платы экрана обратите внимание на направление, чтобы не повредить экран

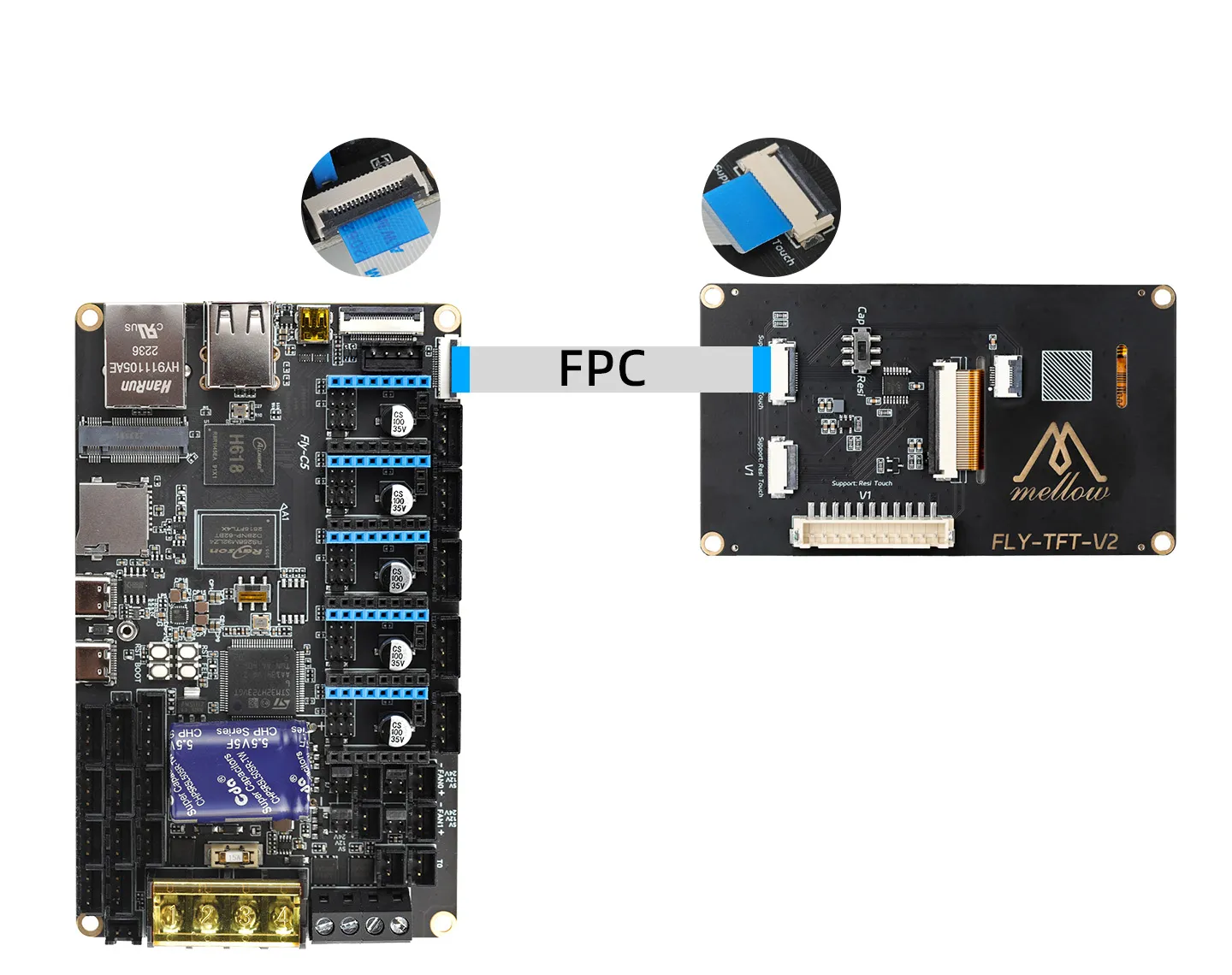

Подключение TFT-экрана

Подключение и настройка TFT-экрана

подсказывать

• Для резистивного экрана установите переключатель в положение Resi
• Для ёмкостного экрана установите переключатель в положение Cap

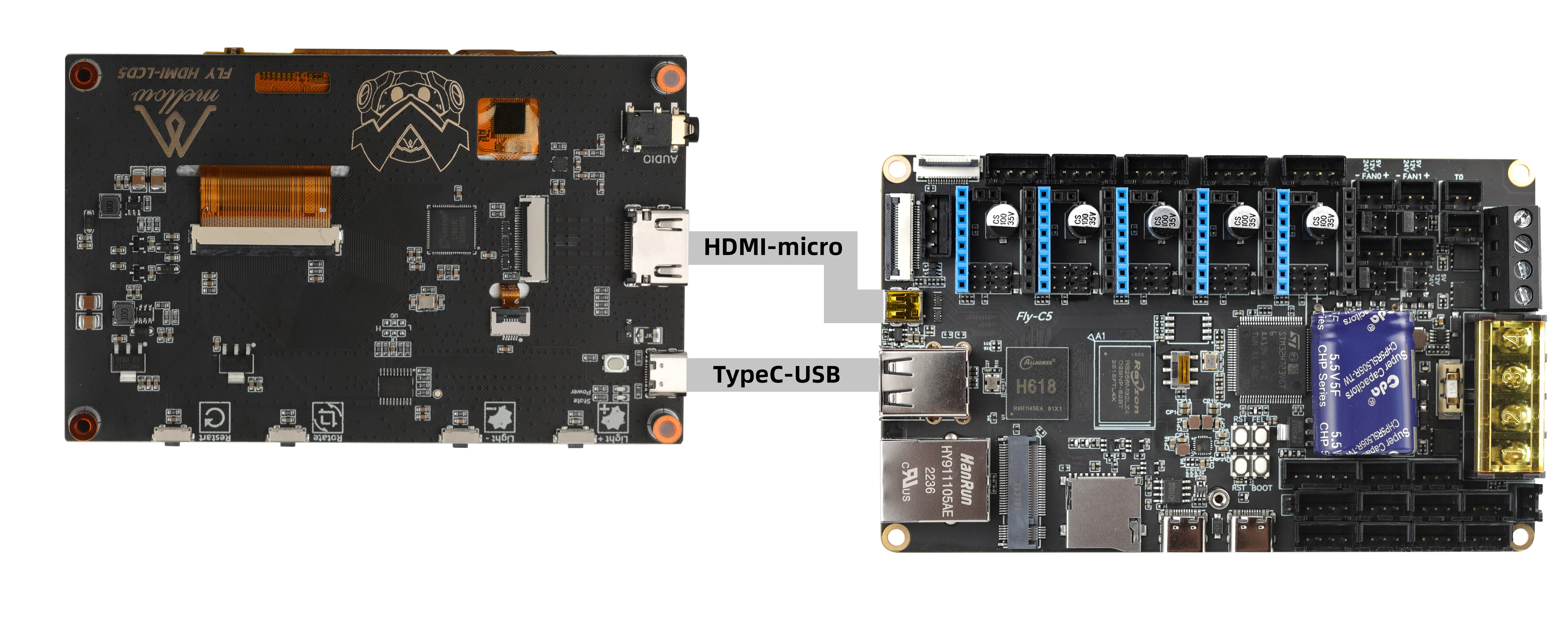

Подключение HDMI FPC одним кабелем

Подключение HDMI FPC одним кабелем

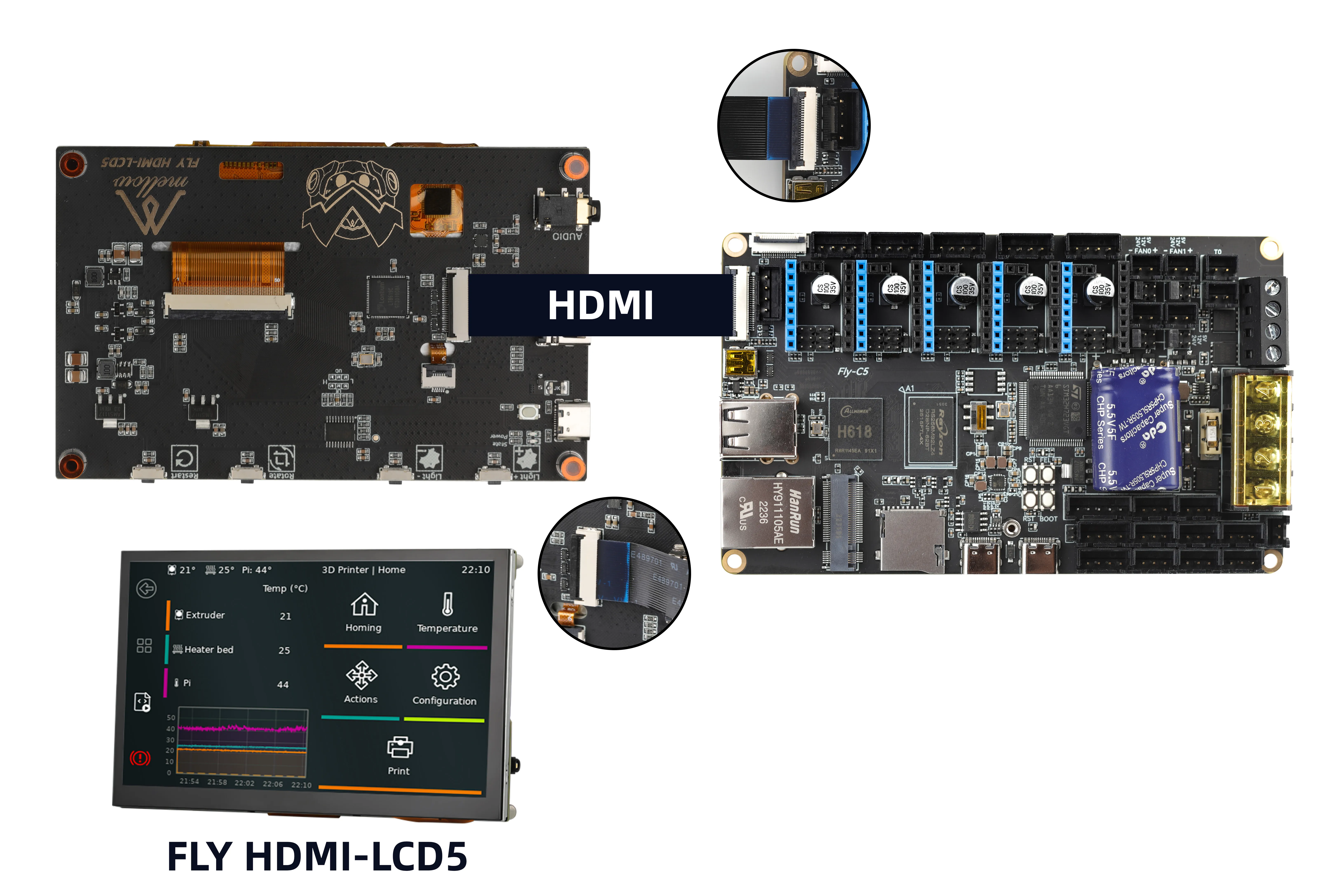

Обычное подключение HDMI

Обычное подключение HDMI

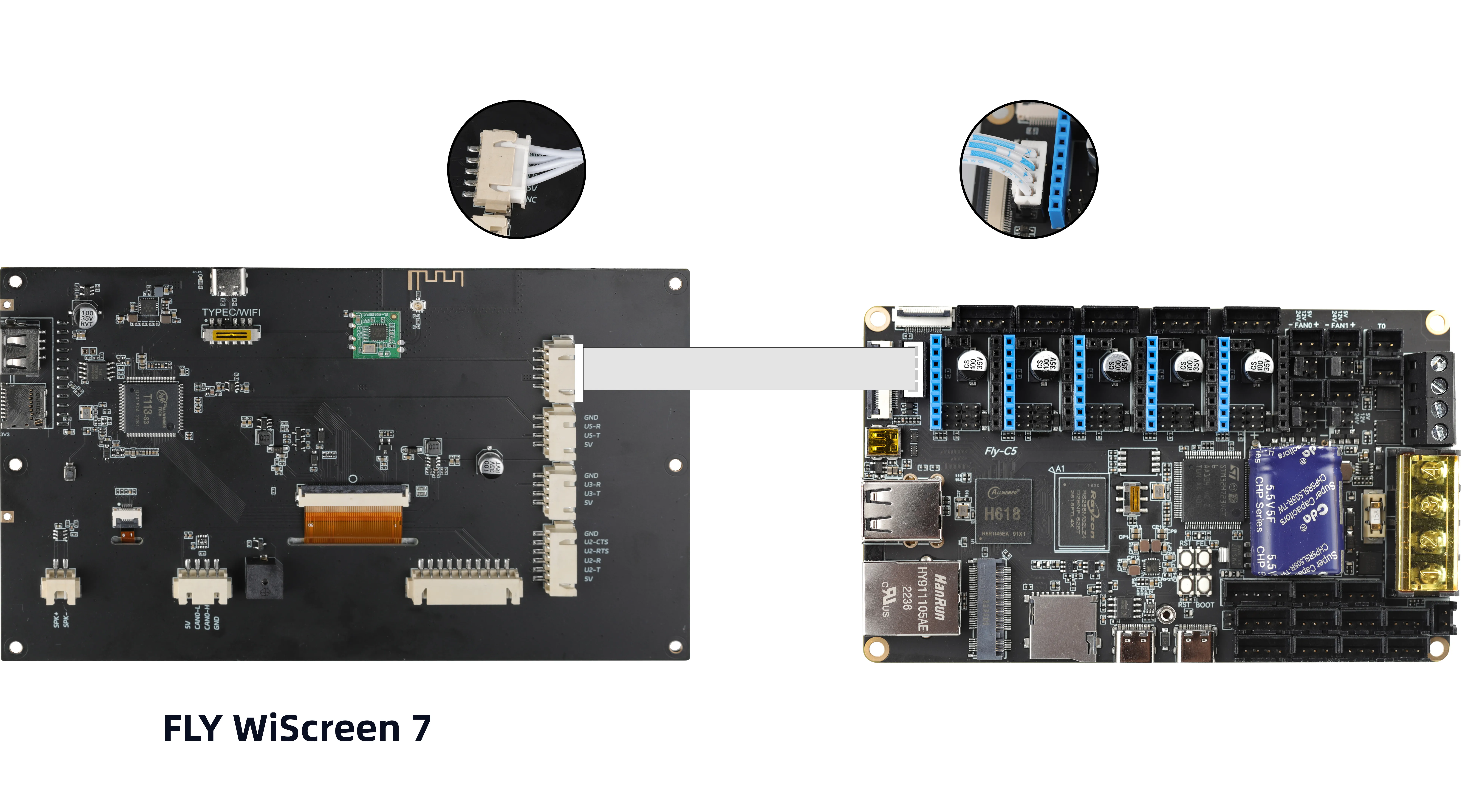

Подключение экрана последовательного порта

Подключение экрана последовательного порта

Важные примечания

Особенности настройки

• Рекомендуется использовать веб-интерфейсы mainsail или fluidd для изменения настроек
• Не включайте функцию перевода браузера, это может привести к невозможности запуска системы
• Не вводите китайские символы или специальные символы в конфигурационный файл
• Чтобы изменения конфигурационного файла вступили в силу, необходимо перезагрузить систему

Важное предупреждение

• Не изменяйте содержимое, следующее за ######### PLEASE DO NOT EDIT THE FOLLOWING ######### в конфигурационном файле

Метод изменения конфигурационного файла

Изменение конфигурационного файла после прошивки

• Конфигурационные параметры, действующие только при первом запуске, должны быть изменены после прошивки с помощью профессионального текстового редактора в файле config.txt на съемном диске FlyOS-Conf

Изменение конфигурации в системе после запуска

• Обычные параметры настройки можно изменить на веб-странице системы, изменения вступят в силу после перезагрузки

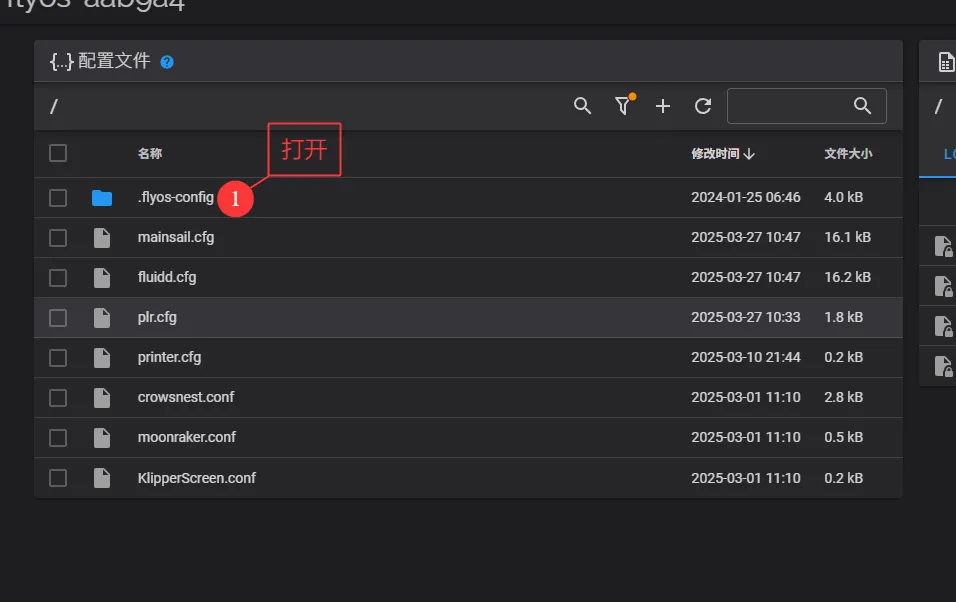

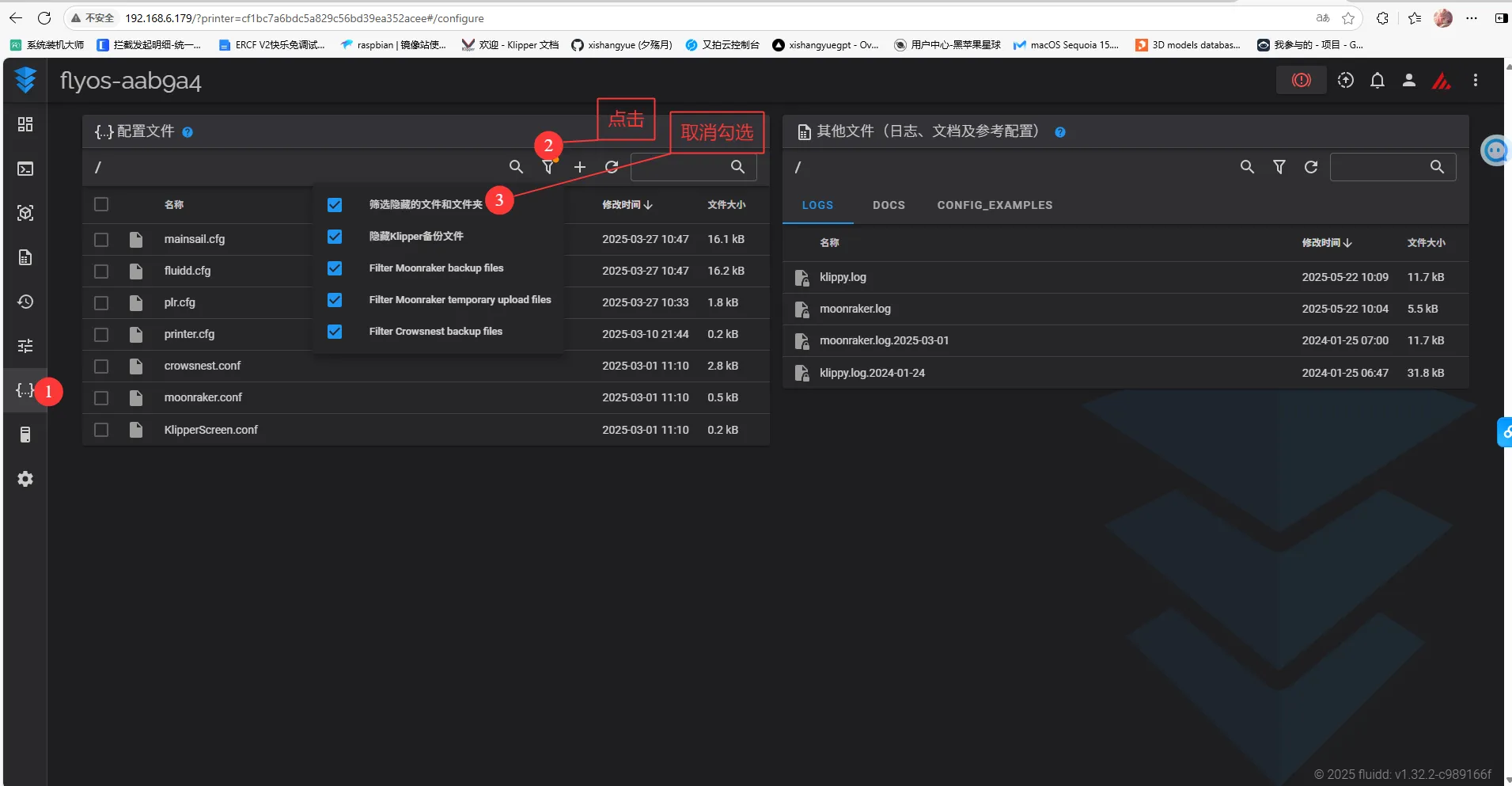

1. Откройте IP-адрес устройства в браузере, например: http://192.168.1.2/

fluidd: снимите галочку с "Фильтрация скрытых файлов и папок"

mainsail: установите галочку "Показать скрытые файлы"

2. Перейдите в папку .flyos-config, отображаемую на экране, и найдите конфигурационный файл sys-config.conf

3. Откройте файл sys-config.conf для редактирования, это символическая ссылка на файл config.txt на съемном диске FlyOS-Conf

4. Сохраните изменения в файле конфигурации, перезагрузите систему, чтобы изменения вступили в силу

Формат конфигурационного файла

• Формат файла должен быть key=value, не используйте формат key: value или другие форматы
• Между знаком "равно" и ключом или значением не должно быть пробелов

Настройка экрана

Настройка резистивного TFT-экрана

• Значение после screen= должно быть изменено на fly-tft-v2-r
• Значение klipper_screen=0 должно быть изменено на klipper_screen=1
• Ниже приведен пример после изменения

screen=fly-tft-v2-r

• и

klipper_screen=1

Настройка ёмкостного TFT-экрана

• Значение после screen= должно быть изменено на fly-tft-v2-c
• Значение klipper_screen=0 должно быть изменено на klipper_screen=1
• Ниже приведен пример после изменения

screen=fly-tft-v2-c

• и

klipper_screen=1

Настройка HDMI-экрана

• Значение после screen= должно быть изменено на hdmi
• Значение klipper_screen=0 должно быть изменено на klipper_screen=1
• Ниже приведен пример после изменения

screen=hdmi

• и

klipper_screen=1

Настройка экрана последовательного порта

• Значение после moon2uart с 0 должно быть изменено на 1
• Значение klipper_screen=1 должно быть изменено на klipper_screen=0
• Ниже приведен пример после изменения

moon2uart=1
