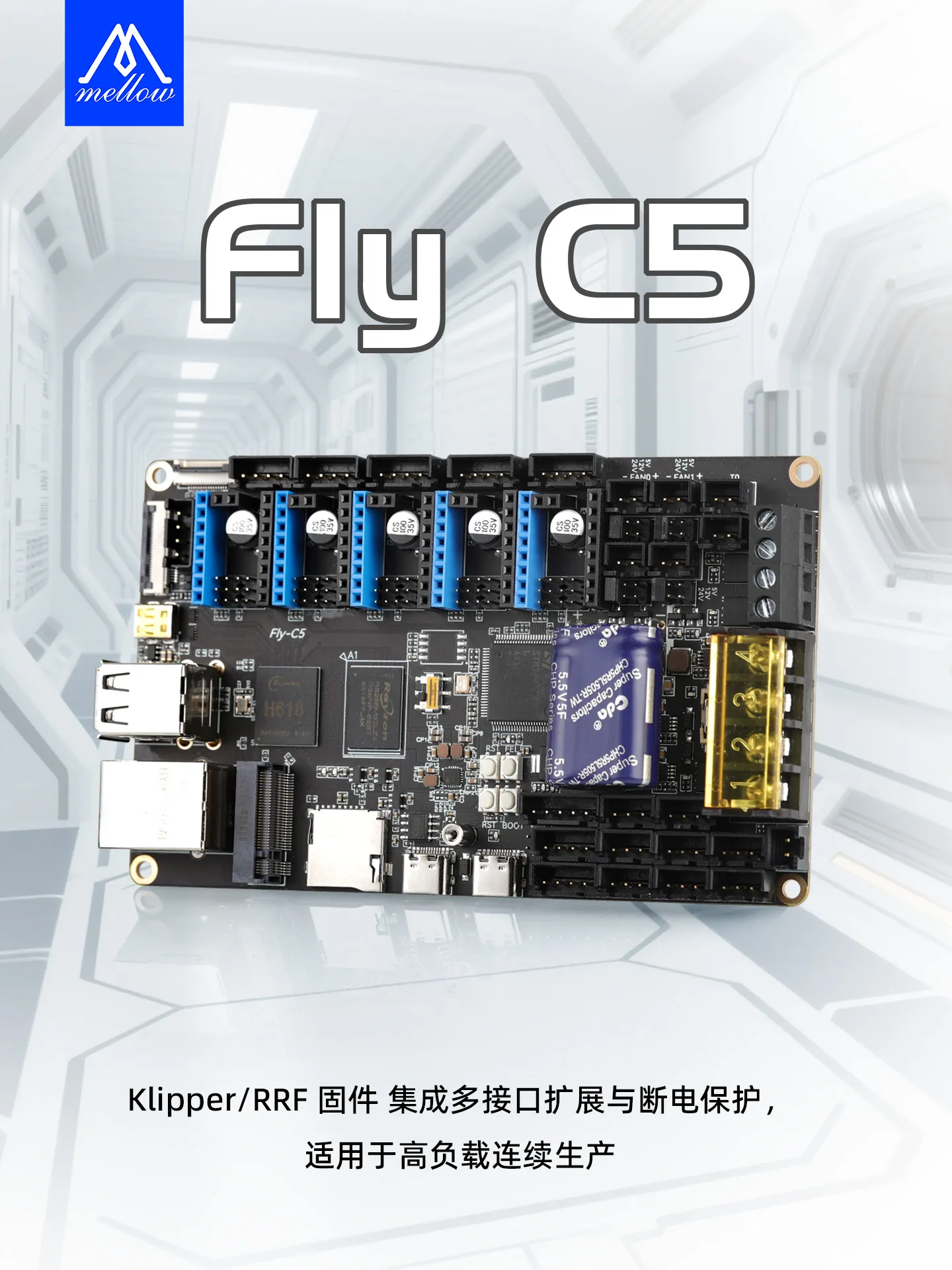

Основная плата FLY-C5

Особенности продукта

• 32-битный ARM Cortex-M4, 550 МГц, чип STM32H723VGT6
• Поддержка SPI, UART, STEP/DIR режимов работы драйвера TMC
• Вывод DIAG не занимает концевик, после настройки можно реализовать возврат без концевиков
• Числовое управление вентиляторами с поддержкой 24 В, 12 В, 5 В, не требуется дополнительный понижающий модуль
• Поддержка автоматического выключения при отключении питания и продолжения печати после восстановления питания (по умолчанию включено автоматическое выключение)
• Предустановленный USB-флеш-фирварный образ Klipper
• Многоуровневое управление питанием, короткое замыкание портов, концевиков, драйверов не влияет на работу хост-компьютера
• Предусмотрен интерфейс RGB 5 В
• Поддержка экранов TFT и HDMI с возможностью подключения одним кабелем
• В системе предустановлены klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, плагин компенсации резонанса numpy, не требуется смена источника, легко освоить (требуется приобрести TF-карту или M2WE)

Технические характеристики

Хост-компьютер

• CPU: Allwinner H618, 4-ядерный 64-битный Cortex-A53
• GPU: Arm Mali-G31
• RAM: 1 ГБ DDR4
• ROM: поддержка до 128 ГБ через microSD-карту
• Периферия:
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • Ethernet порт (Eth) x1 (100 Мбит)
  • FPC-HDMI x1
  • UART x1
• Интерфейсы: на плате есть слот M.2 для расширения Wi-Fi, eMMC и др. (протокол закрытый, не подключать M.2 устройства, не относящиеся к FLY)
• Поддержка: экраны TFT и HDMI, подключение одним кабелем FPC
• Предустановленная система: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, плагин компенсации резонанса numpy, не требуется смена источника, удобство в использовании (требуется приобрести TF-карту или M2WE)

Устройство управления (нижний контроллер)

• MCU: STM32H723VGT6
• Прошивка: KLIPPER/RRF/Marlin
• Питание: поддержка постоянного тока 12-24 В, отсутствует необходимость в понижающем модуле
• Максимальный выходной ток порта нагревательного стола: 15 А
• Максимальный выходной ток порта нагревателя: 6 А
• Максимальный выходной ток порта вентилятора: 1 А
• Режимы работы драйвера: SPI, UART, STEP/DIR
• Поддерживаемые драйверы: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 и др.
• Расширительные порты: BLTouch (Servos, Probe), RGB x1, UART x1, CAN x1
• Вентиляторы: 4 цифровых вентилятора с 2 проводами (поддержка 24 В, 12 В, 5 В, выбор напряжения)
• Датчики температуры: 3 канала NTC 100K
• Поддерживаемые конструкции: декартова, Delta, Kossel, Ultimaker, CoreXY и др.

Предостережения

Выходные порты	Максимальный ток при питании 24 В	Максимальный ток при питании 12 В
Порт нагревательного стола	15 А	7,5 А
Порт нагревателя	6 А	3 А
Порт вентилятора	1 А	0,5 А
