Введение

Буфер LLL PLUS

Буфер LLL PLUS — это буфер для расходных материалов 3D-принтера, разработанный компанией Mellow, предназначенный для повышения устойчивости и качества печати 3D-принтера. Продукт изготовлен из высококачественных материалов с использованием передовых дизайнерских решений. Обладает износостойкостью, устойчивостью к высоким температурам и подходит для различных типов 3D-принтеров.

Использование буфера LLL PLUS

Буфер расходных материалов LLL PLUS — это устройство, специально разработанное для дистанционной подачи нити 3D-принтера, предназначенное для упрощения операций загрузки и извлечения материалов. Буфер оснащен двумя кнопками, которые используются для подачи и отвода материала, позволяя пользователю выполнять электрическую подачу и отвод материала.

Функция буфера:

Когда экструдер 3D-принтера подает нить, если он тянет за собой нить с дальнего держателя, буфер обнаруживает это действие и автоматически подает небольшую длину нити в сторону горячего конца. При каждом таком рывке буфер повторяет операцию подачи. Это эффективно снижает натяжение нити со стороны экструдера, сохраняя стабильность давления экструдера и, таким образом, повышая стабильность качества печати.

Функция обнаружения обрыва нити:

В буфере встроен датчик обрыва нити. Когда в буфере обнаруживается отсутствие нити, он отправляет сигнал 3D-принтеру, чтобы приостановить печать. Для использования этой функции необходимо подключить сигнальный контакт и изменить настройки 3D-принтера. Функция же буфера может использоваться без каких-либо изменений настроек. Благодаря вышеуказанным функциям, буфер для нити LLL значительно упрощает работу с материалами и повышает устойчивость процесса 3D-печати и качество печати.

  • Обратите внимание, что для использования функций необходимо, чтобы нить была вставлена в устройство, иначе управление мотором возможно только с помощью кнопок.

Особые указания

  • Перед использованием убедитесь, что буфер правильно подключен к 3D-принтеру и нить правильно загружена, иначе устройство не будет работать.
  • Операции подачи и отвода нити буфера можно контролировать с помощью кнопок, пользователь может выполнять операции по своему усмотрению.
  • Если вы хотите использовать функцию обнаружения обрыва нити, необходимо подключить сигнальный контакт и изменить настройки 3D-принтера.
  • Если используется только функция буфера, достаточно подключить питание 12В-24В.

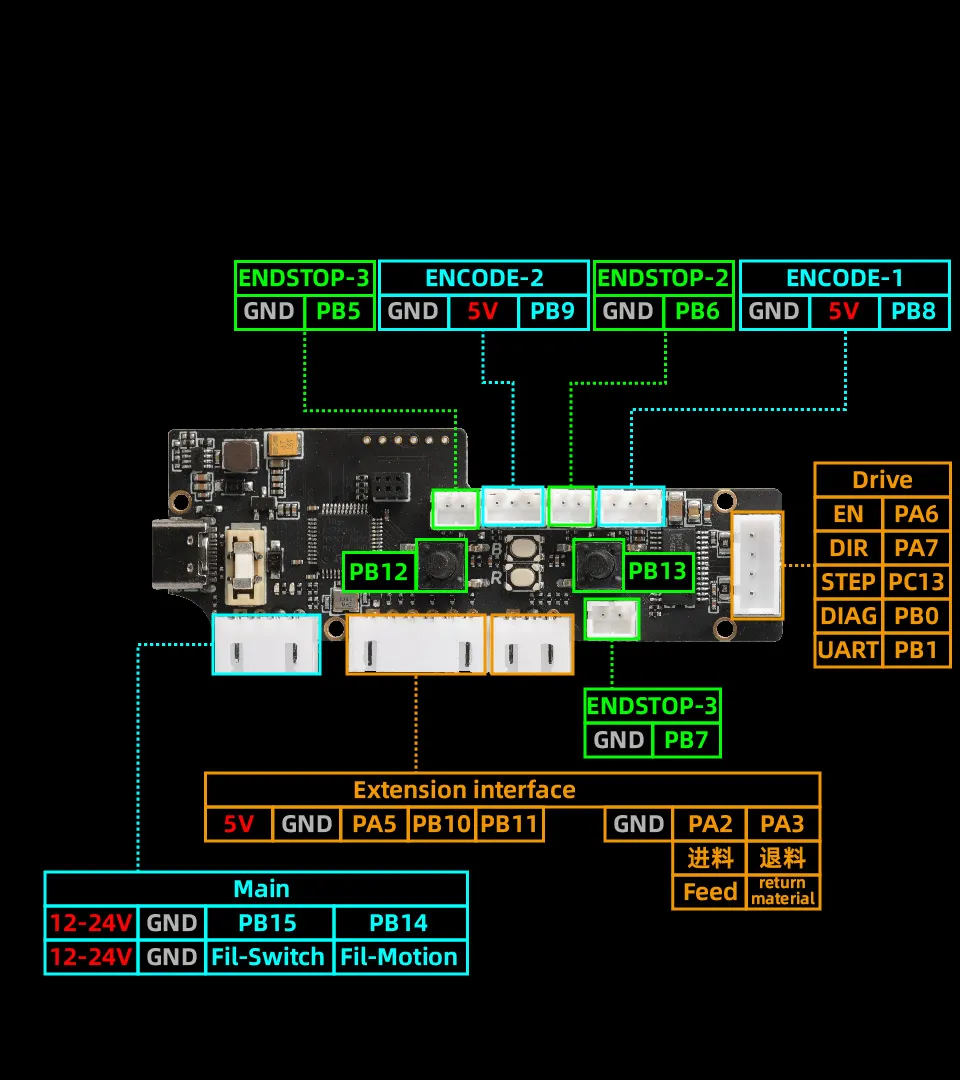

Кнопки

  • Версия прошивки: V1.0.3
    • Добавлены следующие функции:
    • Однократное нажатие кнопки подачи — на выходе PA2 высокий уровень на 3 секунды
    • Однократное нажатие кнопки отвода — на выходе PA3 низкий уровень на 3 секунды
    • Двойное нажатие любой кнопки — буфер останавливается; после повторной загрузки, однократного нажатия или долгого удержания любой кнопки буфер возобновляет работу

Пример конфигурации

[filament_switch_sensor обнаружение обрыва нити]
pause_on_runout: true
switch_pin: ^
runout_gcode:
PAUSE
M118 Недостаточно материала
insert_gcode:
M118 Загрузка материала


#[gcode_button подача]
#pin:^! # заменить на используемый вами контакт, подключить к контакту подачи
#press_gcode:
# _feed

#[gcode_button отвод]
#pin:^! # заменить на используемый вами контакт, подключить к контакту отвода
#press_gcode:
# _Material_return

[gcode_macro _feed]
description: feed
variable_clean_temp: 210 ; Температура экструзии (℃)
gcode:
RESPOND TYPE=echo MSG="Сопло нагревается до {clean_temp} градусов"
M109 S{clean_temp} ; Установить температуру экструдера
M83 ; Режим относительной экструзии
G92 E0 ; Сброс позиции экструдера
G1 E50 F600 ; Подача нити
RESPOND TYPE=echo MSG="Экструзия завершена"

[gcode_macro _Material_return]
description: Material return
variable_clean_temp: 210 ; Температура экструзии (℃)
variable_cool_temp: 0 ; Конечная температура (℃)
gcode:
RESPOND TYPE=echo MSG="Сопло нагревается до {clean_temp} градусов"
M109 S{clean_temp} ; Установить температуру экструдера
M83 ; Режим относительной экструзии
G92 E0 ; Сброс позиции экструдера
G1 E-50 F600 ; Отвод нити
M109 S{cool_temp}
RESPOND TYPE=echo MSG="Сопло выключено"
RESPOND TYPE=echo MSG="Экструзия завершена"

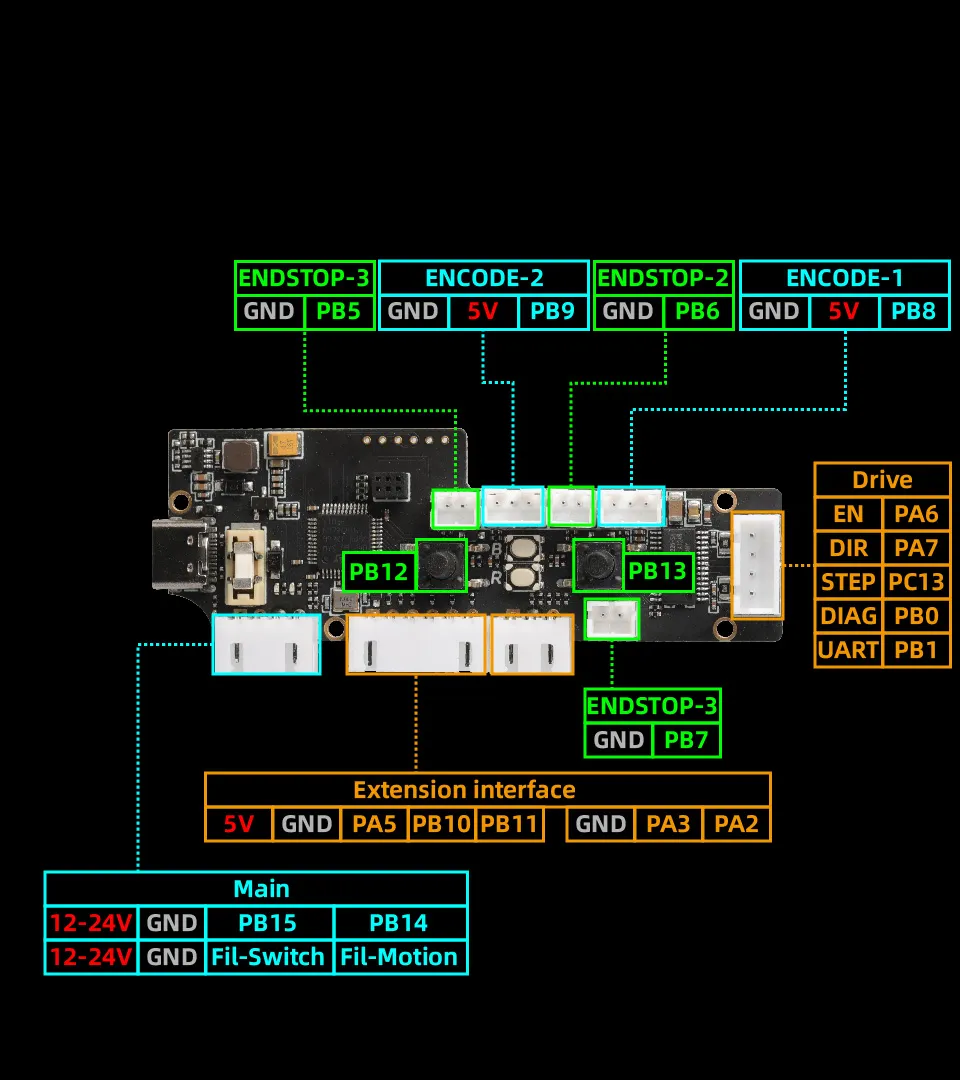

Схема подключения

Видео по установке

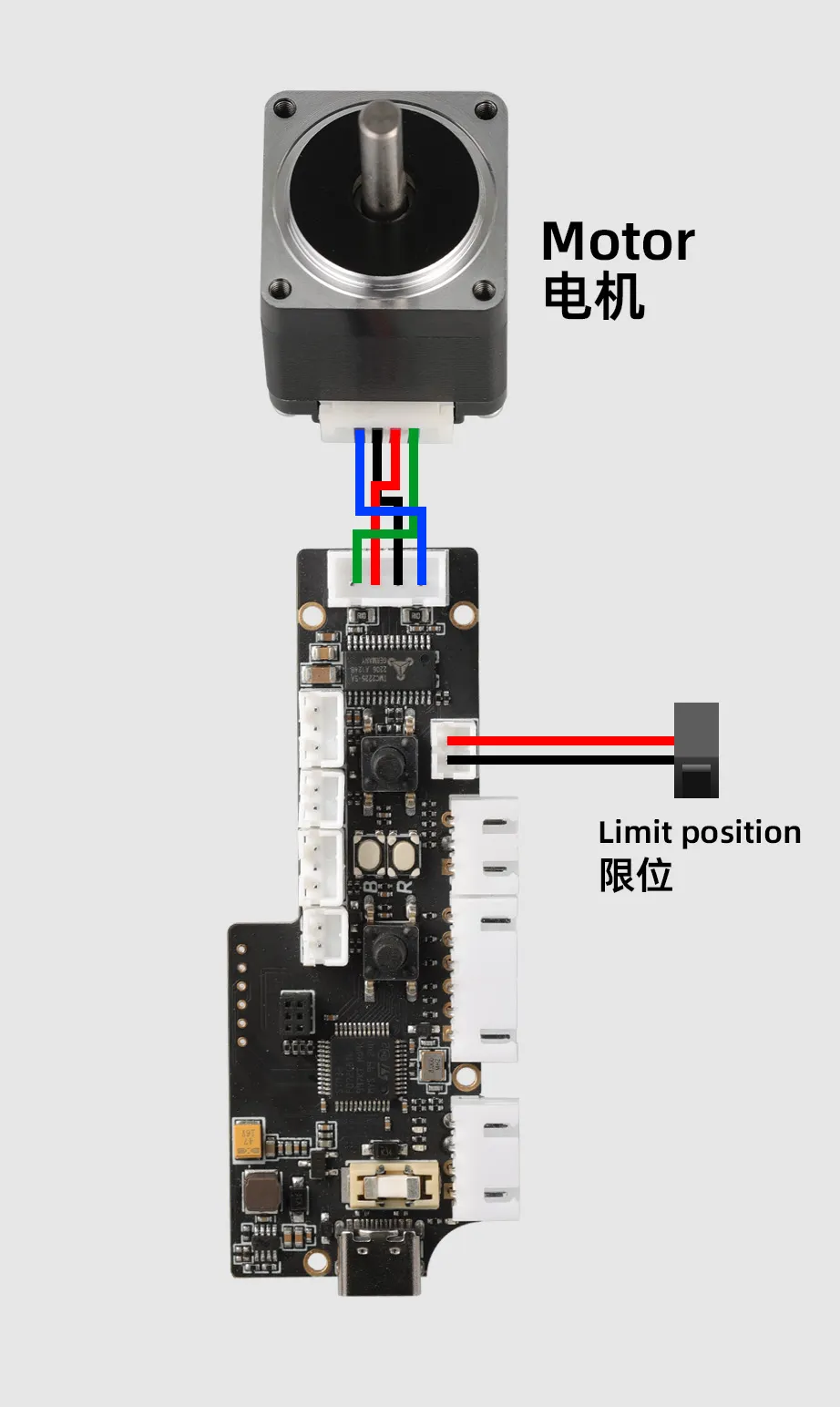

Схема установки
