USB 펌웨어 컴파일
:::팁
- USB 가속계는 USB 연결의 Katapult 펌웨어를 출하 시 미리 플래시합니다.
- 플래시되지 않은 경우 스스로 플래시할 수 있습니다.
- Katapult 펌웨어 플래시
:::
컴파일 시작
klipper
서비스가 설치된 상위기기를 사용해야 합니다. 네트워크를 통해 SSH 연결하기- 그리고 장치를 상위기에 잘 연결해야 합니다.
- 주의: 일반적인 상위기기를 사용하십시오. 예를 들어 라즈베리 파이 FLY 패 등입니다. WiFi 스틱, 홍미폰 등의 모modified 상위기는 지원 문제가 많아 기술 지원을 제공할 수 없습니다.
ROOT
사용자를 일반 사용자로 전환하려면 아래 명령어를 입력할 수 있습니다.ROOT
사용자는 사용하지 마십시오.- fly 사용자는 다음을 입력할 수 있습니다:
su fly
. fly 사용자가 아닌 경우<상위기기 사용자 이름>
을 상위기기의 사용자 이름으로 바꾸십시오!
su <상위기기 사용자 이름>
- 请确保上位机可以正常联网
- 固件编译前需要使用SSH通过网络登录上位机
- 请不要使用串口工具登录上位机
Klipper固件编译和配置页面操作说明
请确保键盘输入法为半角模式,即英文模式
- 键盘上键
↑
,下键↓
,用于上下移动光标来选中菜单项 - 确认键
Enter
或 空格键Space
,用于勾选菜单或进入子菜单 - 退出键
ESC
,用于返回上一级菜单 Q
键,用于退出Klipper固件配置页面Y
键,在退出Klipper固件配置页面时,如果有提示,则点击Y
键保存配置文件
如果配置页面选项比较少,请先勾选[ ] Enable extra low-level configuration options
,用于显示部分隐藏选项
아래에서 펌웨어를 컴파일하는 방법을 소개합니다:
-
SSH에 연결한 후 다음 명령어를 입력하고 Enter 키를 누릅니다:
cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig
-
그 중
rm -rf ~/klipper/.config && rm -rf ~/klipper/out
는 이전 컴파일 데이터와 펌웨어를 삭제하고make menuconfig

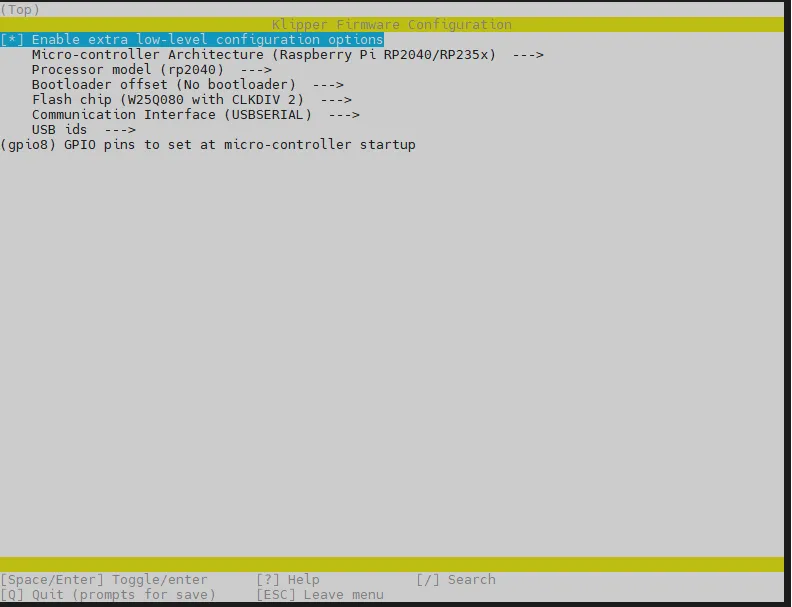

는 펌웨어를 컴파일하며, 실행 후 아래와 같은 화면이 나타나야 합니다: -

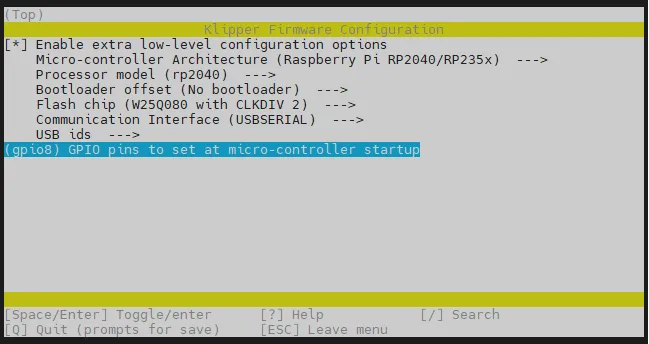

Enable extra low-level configuration options를 선택하고 Enter 키를 누릅니다:
-
메뉴 Micro-controller Architecture로 이동하여 Raspberry Pi RP2040를 선택하고 Enter 키를 누릅니다:
-

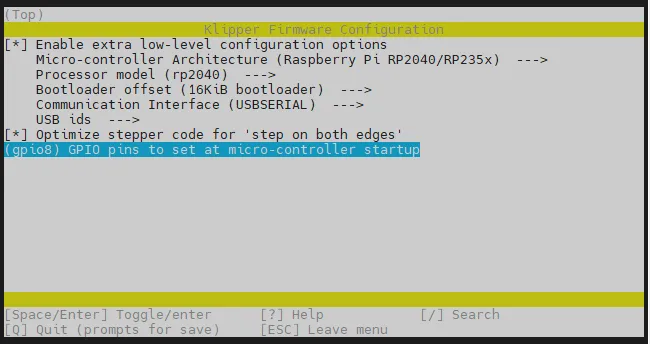

Bootloader offset를 선택하고 16KiB bootloader를 선택합니다:
-
Communication interface를 선택하고 USBSERIAL을 선택합니다:
- 마이크로컨트롤러 시작 시 설정할 GPIO 핀 선택, 입력: gpio24
Q
키 누르면 설정 저장이 나타나고, 그 후Y
키 누릅니다
- 이제 설정이 저장되었고 명령줄 화면으로 돌아왔습니다
make -j4
입력하여 컴파일 시작, 시간이 꽤 걸립니다

-
마지막에 아래 내용이 출력되면 컴파일 성공입니다
Linking out/klipper.elf
Creating hex file out/klipper.bin
장치 검색
- 상위 컴퓨터가 정상적으로 연결될 수 있도록 하며, 하위 컴퓨터와 연결된 데이터선이 데이터 전송 기능을 가지고 있는지 확인하세요.
- 상위 컴퓨터에 SSH로 연결한 후
lsusb

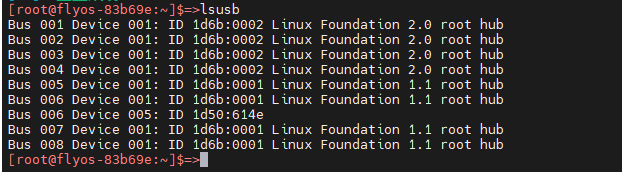

를 입력하고 Enter 키를 누릅니다. 아래 이미지에서 동그라미 표시된 정보가 나타나면 다음 단계로 진행할 수 있습니다.- 아무런 정보도 반응이 없으면, 이는 상위 컴퓨터의 시스템 문제입니다. 여기서는 해결할 수 없으므로, 정상적인 시스템으로 교체하거나 상위 컴퓨터를 교체해야 합니다.
lsusb
명령이 없다고 표시되면 다음 명령어를 실행하여 설치할 수 있습니다.sudo apt-get install usbutils
1d50:614e
는 이번에 사용할 장치입니다.OpenMoko, Inc. stm32f407xx
라는 후缀은 일정 부분 참고 가치가 있지만, 판단 기준은 아닙니다.- 일부 상위 컴퓨터는 시스템 문제로 인해 장치 정보가 완전히 표시되지 않거나 표시되지 않을 수 있습니다.
- 만약
lsusb
명령어를 입력하면 장치가 표시되지만1d50:614e
가 보이지 않는 경우, 데이터선을 교체하거나 메인보드를 상위 컴퓨터의 다른 USB 포트에 연결해 보세요.
- 이전에 위 단계를 수행했으며 Klipper 펌웨어를 성공적으로 번역하고 메인보드가 정상적으로 작동하는 경우, Klipper 펌웨어를 업데이트하려면 본 페이지 오른쪽 메뉴바의
펌웨어 업데이트
섹션을 참조하세요.
하나 이상의 1d50:614e
장치를 찾은 후에만 다음 단계로 진행할 수 있습니다.
펌웨어 플래시
::: tip
- 플래시 플러그인 설치 시 인터넷 연결이 필요합니다. 상위 컴퓨터가 정상적으로 인터넷에 연결되어 있는지 확인하시기 바랍니다.
- 이미 설치된 경우 다시 설치할 필요는 없습니다. :::
번역하기
::: warning 경고
- Fly이외의 상위 컴퓨터 사용 시 아래 명령어를 반드시 실행하여 펌웨어 플래시 의존 패키지를 설치해야 합니다! 그렇지 않으면 펌웨어를 플래시할 수 없습니다!
cd && git clone https://github.com/Arksine/katapult.git

:::
-
아래 명령어를 사용하여 장치 ID를 검색하고, 아래 그림과 같은 ID가 나타나야 합니다 (참고: 그림에서 보여지는 ID는 예시이며, 각 보드의 ID는 다릅니다).
ls /dev/serial/by-id/*
-
펌웨어 플래시 시 아래 명령어를 사용합니다. 펌웨어가 정상적으로 컴파일되었는지 확인한 후,
<보드 ID>
를 이전 단계에서 찾은 ID로 대체* 하십시오.~/klippy-env/bin/python ~/katapult/scripts/flashtool.py -d /dev/serial/by-id/<보드 ID>
-
참고 사항
-
플래시 완료 사례
펌웨어 업데이트
- USB 펌웨어 업데이트
- 아래 명령어를 사용하여 보드 ID를 검색하고, 아래 그림과 같은 ID가 나타나야 합니다 (참고: 그림에서 보여지는 ID는 예시이며, 각 보드의 ID는 다릅니다).
ls /dev/serial/by-id/*
::: tip 주의
아래 그림에서 /dev/serial/by-id/usb-katapult_rp2040_E662549553642032-if00
가 보드의 ID입니다.
:::

- USB 펌웨어 업데이트는 최신 펌웨어를 컴파일한 후 아래 명령어를 입력하여 진행해야 합니다.
<보드 ID>
를 이전 단계에서 찾은 ID로 대체* 하십시오.
cd ~/klipper/ && make flash FLASH_DEVICE=<보드 ID>

잘못된 펌웨어 플래시 문제 해결 방법
- 보드 전원을 끈 후 다시 전원을 켜고, 두 번 빠르게 리셋 버튼을 누르면 됩니다.
- 또는 WINDOWS에서 펌웨어를 지우고 BL을 다시 플래시하세요
펌웨어 정상 작동 확인
- 펌웨어가 정상적으로 시작되면 LED가 켜집니다
