SHT36 V3 보드 DIP 스위치 및 펌웨어 설명
펌웨어 설명
팁
- 출고 시 Katapult (CAN) 펌웨어가 사전 설치되어 있습니다. 통신 속도는 1M입니다.
- 다른 설정(예: CAN 통신 속도 500K)이 필요한 경우, 직접 플래싱할 수 있습니다.
- Katapult 펌웨어 플래싱
펌웨어 플래싱 단계 및 DIP 스위치 설정
1. CAN 펌웨어 (Klipper)
-
DIP 스위치 설정:
-
플래싱 준비: 플래싱 전, CAN 케이블이 툴 보드와 메인 보드에 연결되어 있고, 12V-24V 전원이 공급되고 있는지 확인하십시오.
2. RS232 펌웨어 (Klipper)
- DIP 스위치 설정:
- 플래싱 단계: 먼저 툴 보드의 USB 포트를 통해 컴파일된 펌웨어를 플래싱한 후, CAN 케이블을 연결하십시오.

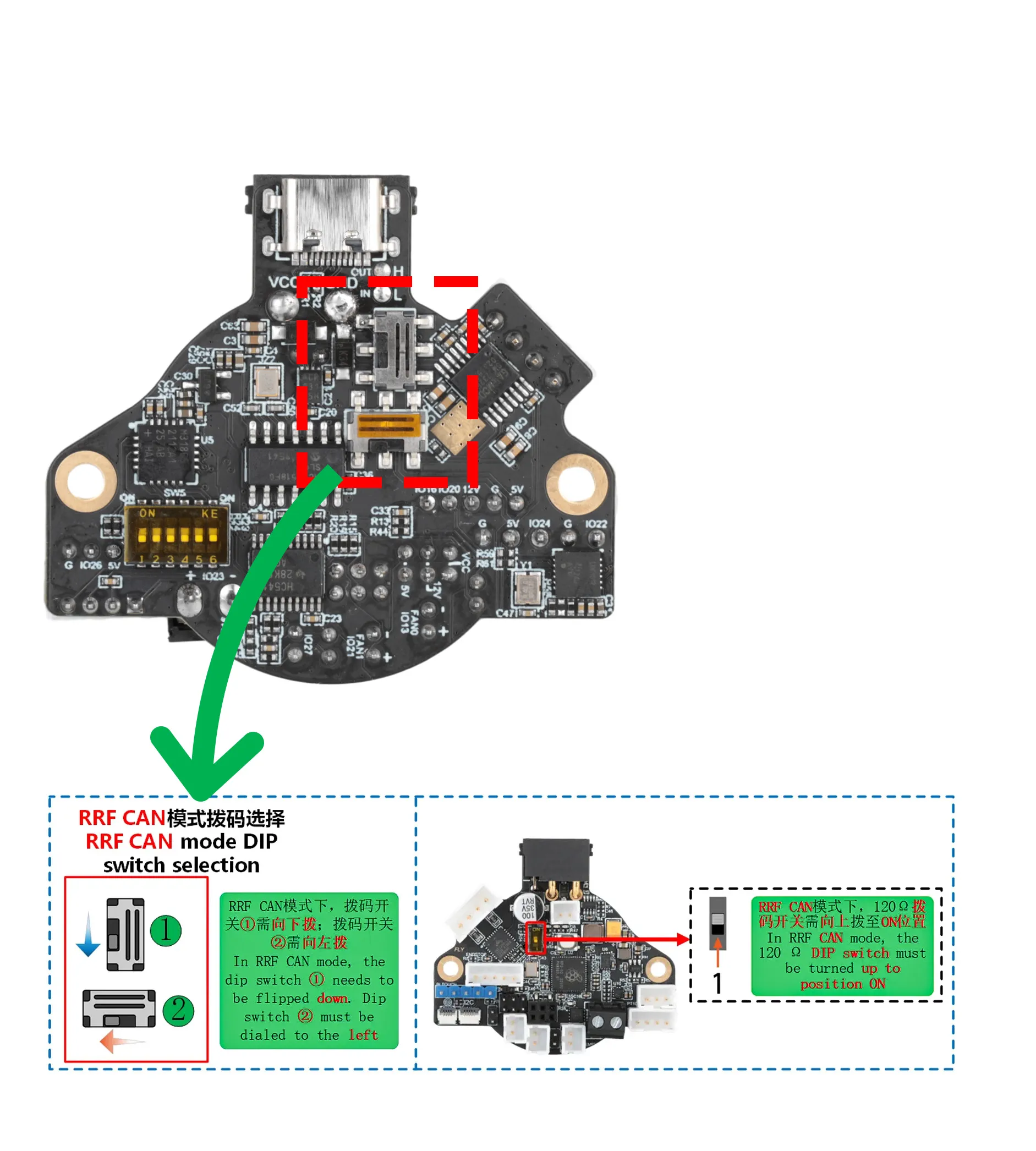

3. RRF-CAN 펌웨어
- DIP 스위치 설정:
- 플래싱 단계: 툴 보드의 USB 포트를 통해 RRF 펌웨어를 플래싱한 후, CAN 케이블을 연결하십시오.
