화면 연결 및 구성
정보
- FLY-TOOLS는 상위 기기에서 인터넷에 연결한 후
IP+:9999
를 입력하여 액세스해야 합니다. - 예를 들어
192.168.6.110:9999
- TFT 연결
- HDMI 연결
- FLY TOOLS에서 아래 구성으로 화면을 설정하고 KS를 열어야 합니다.

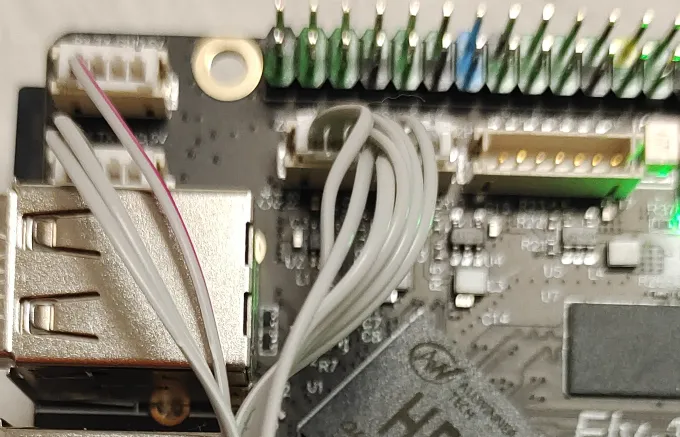

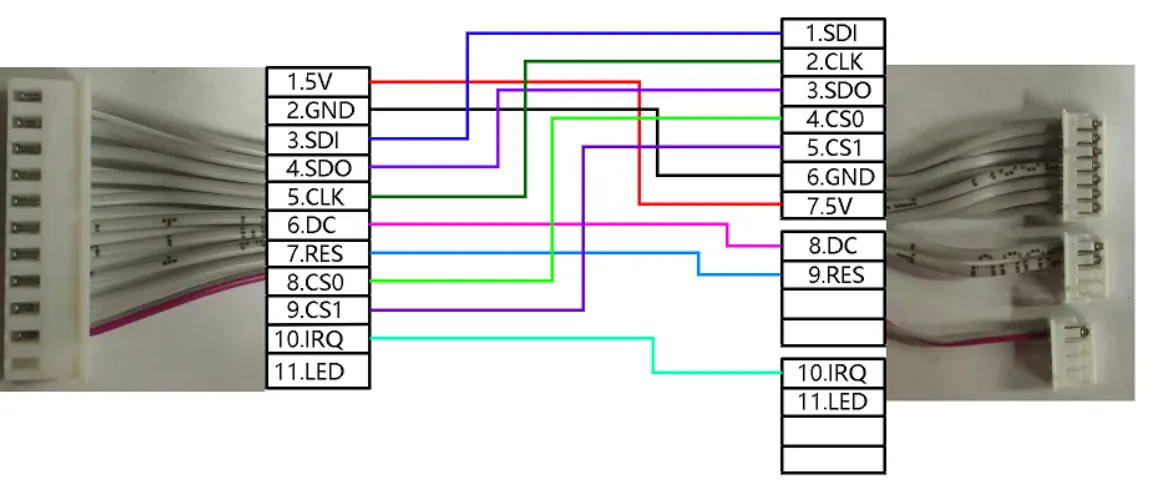

- FLY-Pi TFT 화면 연결
- FLY TOOLS에서 아래 구성으로 화면을 설정하고 KS를 열어야 합니다.
- FPC 전환 HDMI 모듈 사용
- 데이터 전송 기능을 가진 type-c를 모듈에 연결해야 합니다.
TFT 화면 구성
- TFT 화면
- FLY TOOLS에서 KS를 열어야 합니다.
- TFT 터치 스크린 구성
- TFT 저항식 스크린 구성
방법 1
- 터치 스크린 구성은 아래 명령어로
fly-tft-v2-c
로 설정해야 합니다.
sudo sed '11s/screen=none/screen=fly-tft-v2-c/' -i /boot/FlyOS-Env.txt

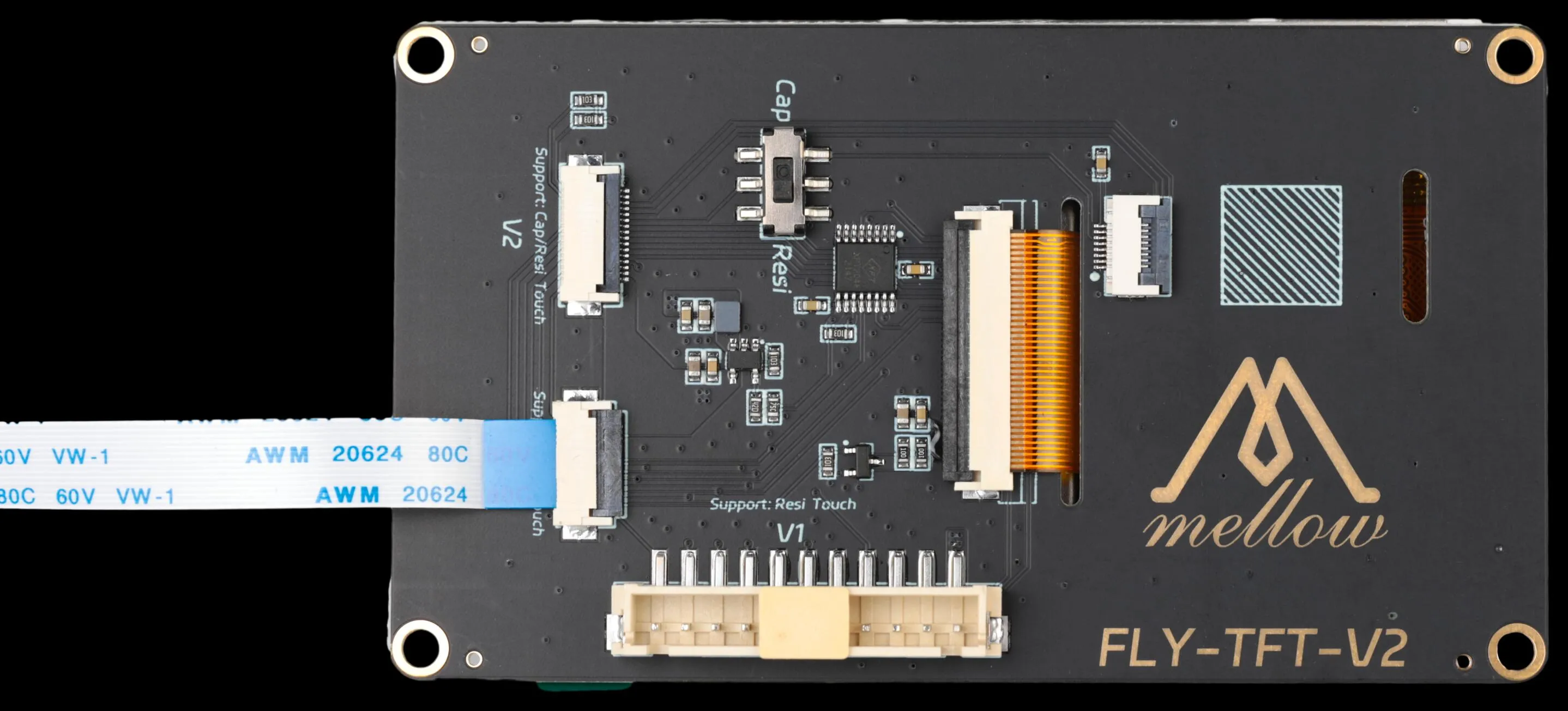

- 화면의 뒷면 다이얼을
Cap
으로 설정해야 합니다. - 설정이 성공했는지 확인하려면 아래 명령어를 사용합니다.
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
- 터치 스크린을 저항식 스크린으로 변경하려면 아래 명령어를 사용합니다.
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-c/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt
방법 1
- 저항식 스크린 구성은 아래 명령어로
fly-tft-v2-r
로 설정해야 합니다.
sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt
- 화면의 뒷면 다이얼을
Resi
로 설정해야 합니다. - 설정이 성공했는지 확인하려면 아래 명령어를 사용합니다.
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
- 저항식 스크린을 터치 스크린으로 변경하려면 아래 명령어를 사용합니다.
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v2-c/}' /boot/FlyOS-Env.txt
