화면 연결 및 구성

화면 연결

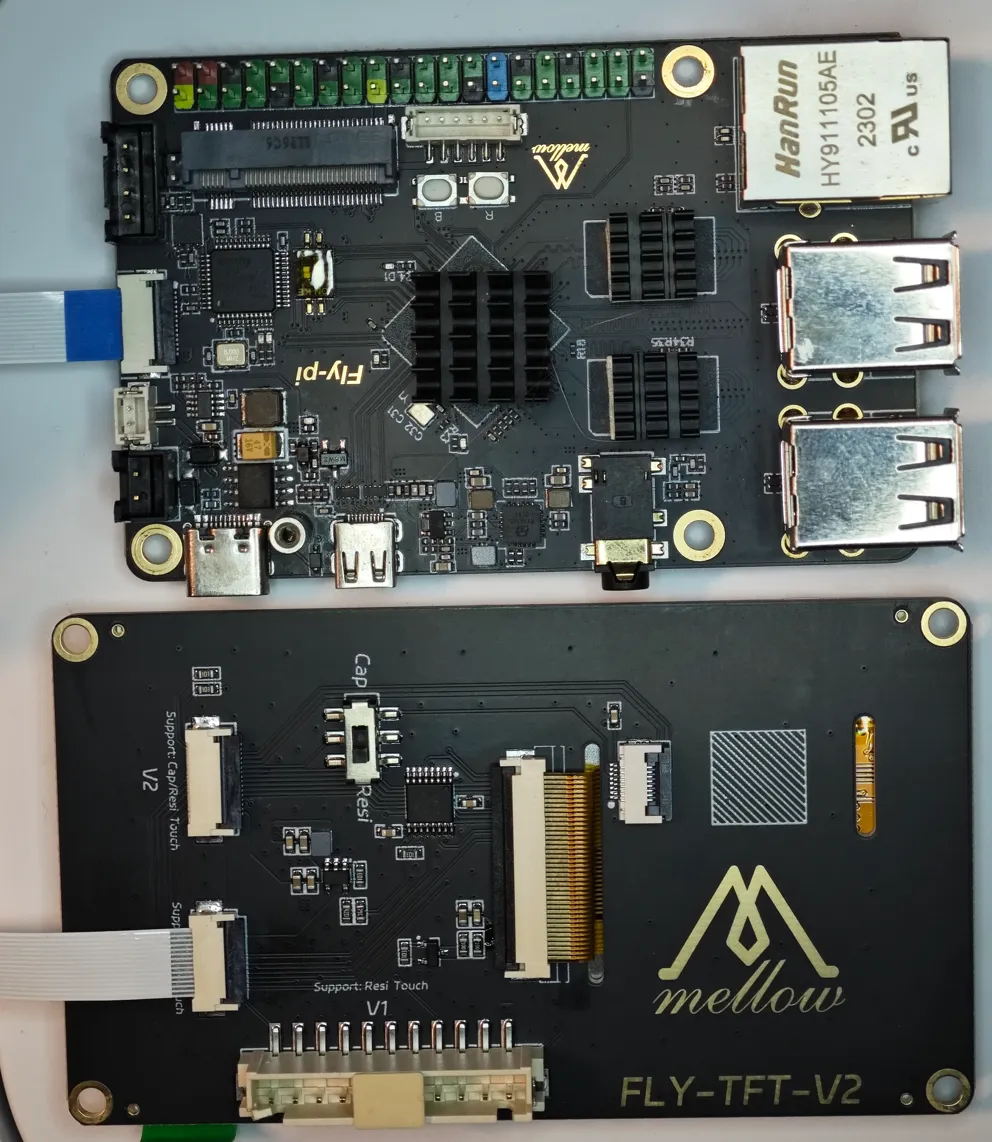

TFT 저항성 화면 연결

  • TFT 화면 패키지에는 두 개의 FPC 플렉시블 커넥터가 포함되어 있습니다. 하나는 14핀 (좁은)이고 다른 하나는 16핀 (넓은)입니다.
  • 저항성 화면은 반드시 14핀 (좁은)을 사용하십시오!!!

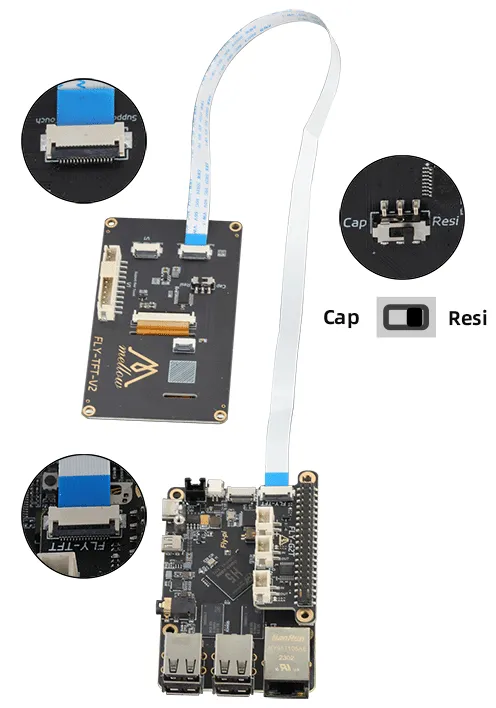

  1. FLY-Pi V2 TFT 저항성 화면 연결

화면 구성

FLYOS-Armbian 시스템 - TFT 화면 구성

정보
  • 상위 컴퓨터에서 Wi-Fi에 연결하고 상위 컴퓨터의 IP를 얻은 후, 브라우저에서 IP+:9999를 입력하여 FLY TOOLS에 접근할 수 있습니다. 화면 관련 구성 가능.
  • 예를 들어, 상위 컴퓨터의 IP 주소가 192.168.6.110인 경우, 브라우저에서 192.168.6.110:9999를 입력하세요.
  1. FLY TOOLS를 열고 아래 그림과 같이 단계를 따라 Klipper Screen을 활성화하고 화면 모델을 선택한 후, 오른쪽 하단의 핑크색 버튼을 클릭하여 설정 저장을 하고 상위 컴퓨터 재시작하면 즉시 적용됩니다!
경고

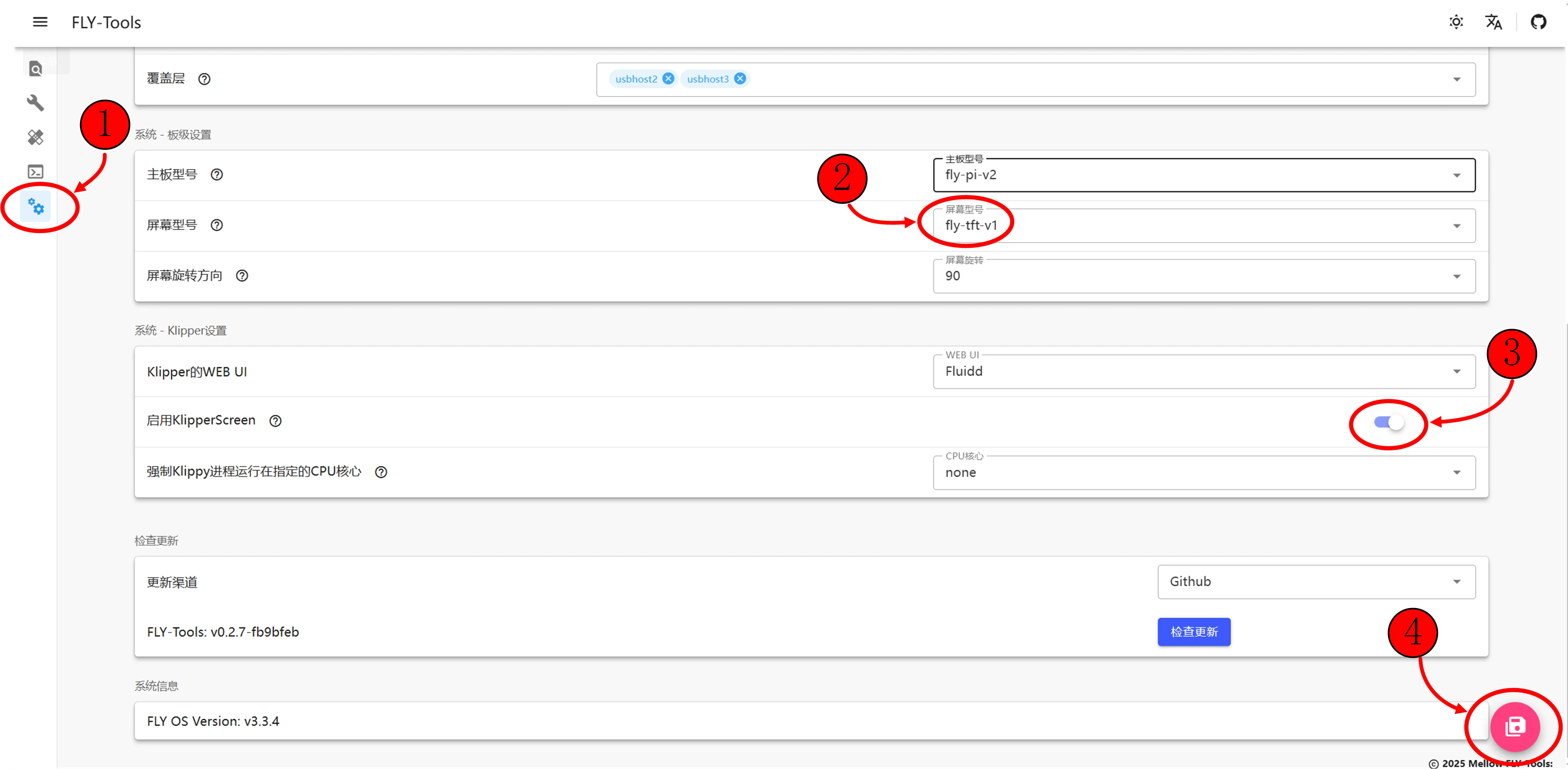

  • 저항성 화면 선택: fly-tft-v1, 화면 뒷면 다이얼을 Resi로 설정

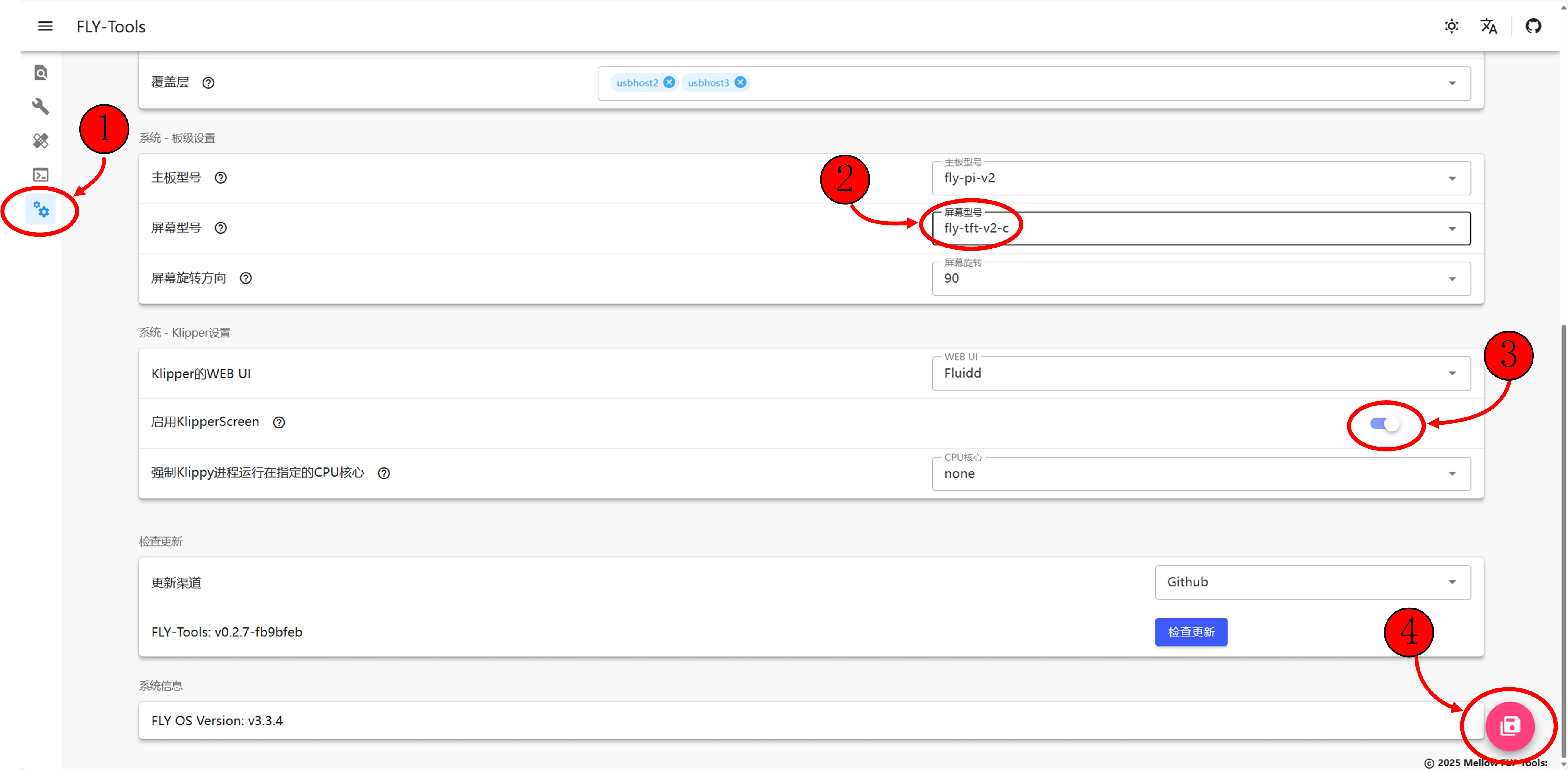

  • 전도성 화면 선택: fly-tft-v2-c, 화면 뒷면 다이얼을 Cap으로 설정
  • 저항성 화면:
  • 전도성 화면:
  1. 설정을 저장한 후, 상위 컴퓨터를 재시작하면 적용됩니다!

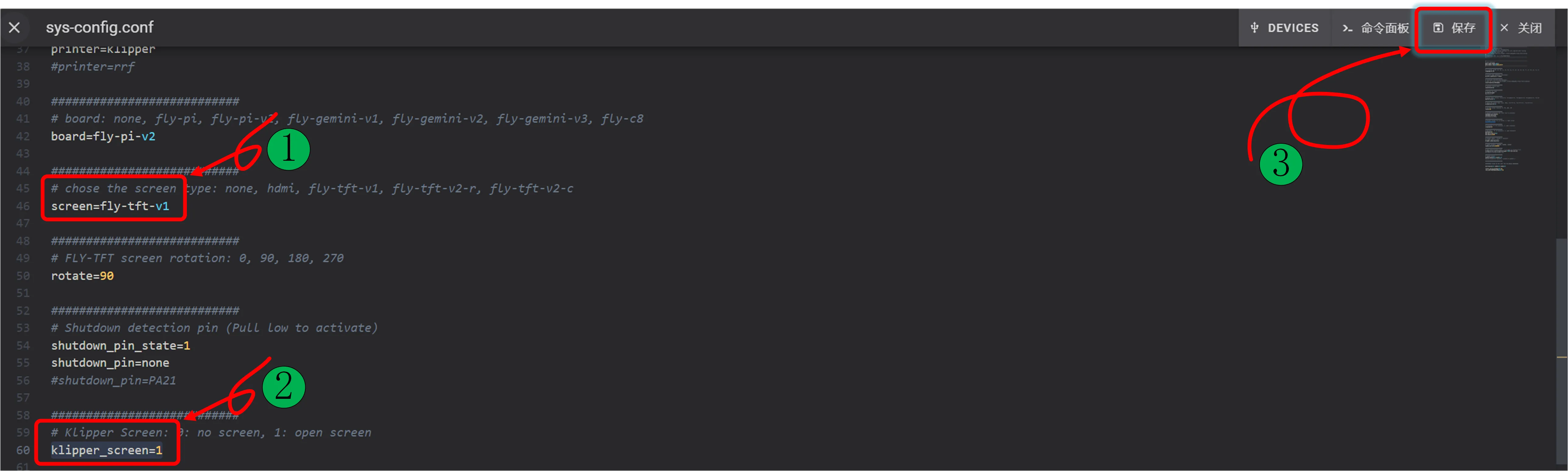

  1. SSH를 통해 명령줄로 직접 구성하는 것도 가능합니다. (이 방법은 권장하지 않습니다!)

    • 저항성 화면 구성은 아래 명령어를 사용하여 fly-tft-v1로 설정해야 하며, 화면 뒷면 다이얼을 Resi로 설정해야 합니다.
    sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt
    • 전도성 화면 구성은 아래 명령어를 사용하여 fly-tft-v2-r로 설정해야 하며, 화면 뒷면 다이얼을 Cap으로 설정해야 합니다.
    sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt
    • 설정이 성공적으로 적용되었는지 확인하기 위해 아래 명령어를 사용하세요.
    sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
    • 저항성 화면을 전도성 화면으로 변경하려면 아래 명령어를 사용하세요.
    sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt
    • 전도성 화면을 저항성 화면으로 변경하려면 아래 명령어를 사용하세요.
    sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
