보드에 장착된 5V 팬 인터페이스

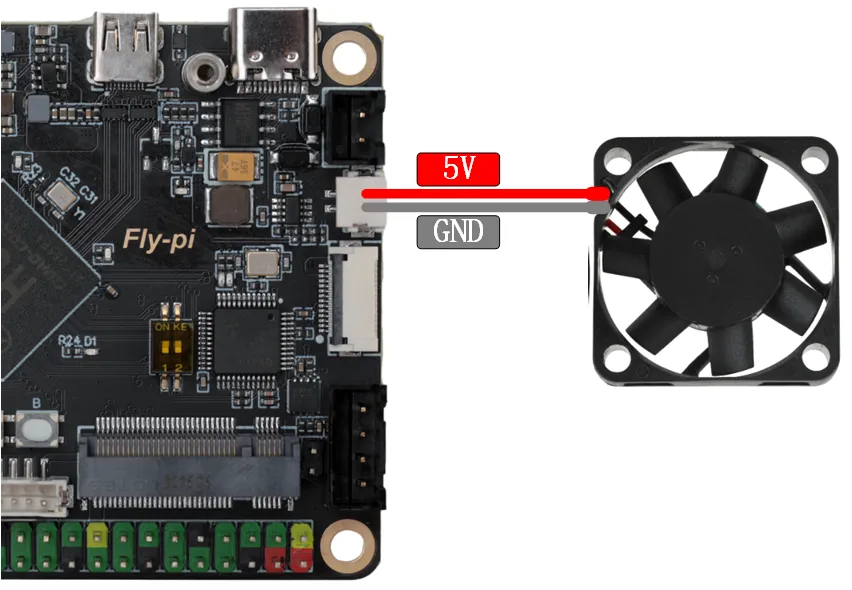

보드에 장착된 5V 팬 연결

• Pi-V2는 메인 컨트롤러 냉각을 위해 사용 가능한 5V 인터페이스를 내장하고 있으며, 연결 방법은 아래 그림과 같습니다.

구성 추가 전 SSH에서 실행해야 하는 명령어

• FAST 시스템은 이 단계가 필요 없습니다.

wget https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb && sudo dpkg -i linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb
sudo reboot

참고 구성

[mcu host]                      # FlyOS는 이미 Linux MCU를 생성해 두었습니다. 정의만 하면 사용할 수 있습니다.
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY-Pi]      # 상위 기기 온도
sensor_type: temperature_host


[temperature_fan core_fan]      # 상위 기기 냉각 팬
pin: host:gpiochip1/gpio103     # 상위 기기 팬 핀
max_power: 1.0
sensor_type: temperature_host   # 상위 기기 메인 컨트롤러 온도로 설정
control:watermark               # 제어 방식
target_temp: 48                 # 상위 기기 냉각 팬 작동 온도
min_temp: 0                     # 최소 온도, 이 온도 미만일 경우 오류 발생
max_temp: 90                    # 최대 온도, 이 온도 이상일 경우 오류 발생
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8                  # 최대 속도, 최대 전력으로 작동 시 80%
min_speed: 0.3                  # 최소 속도, 최대 전력으로 작동 시 30%
