화면 배선 및 설정

화면 배선

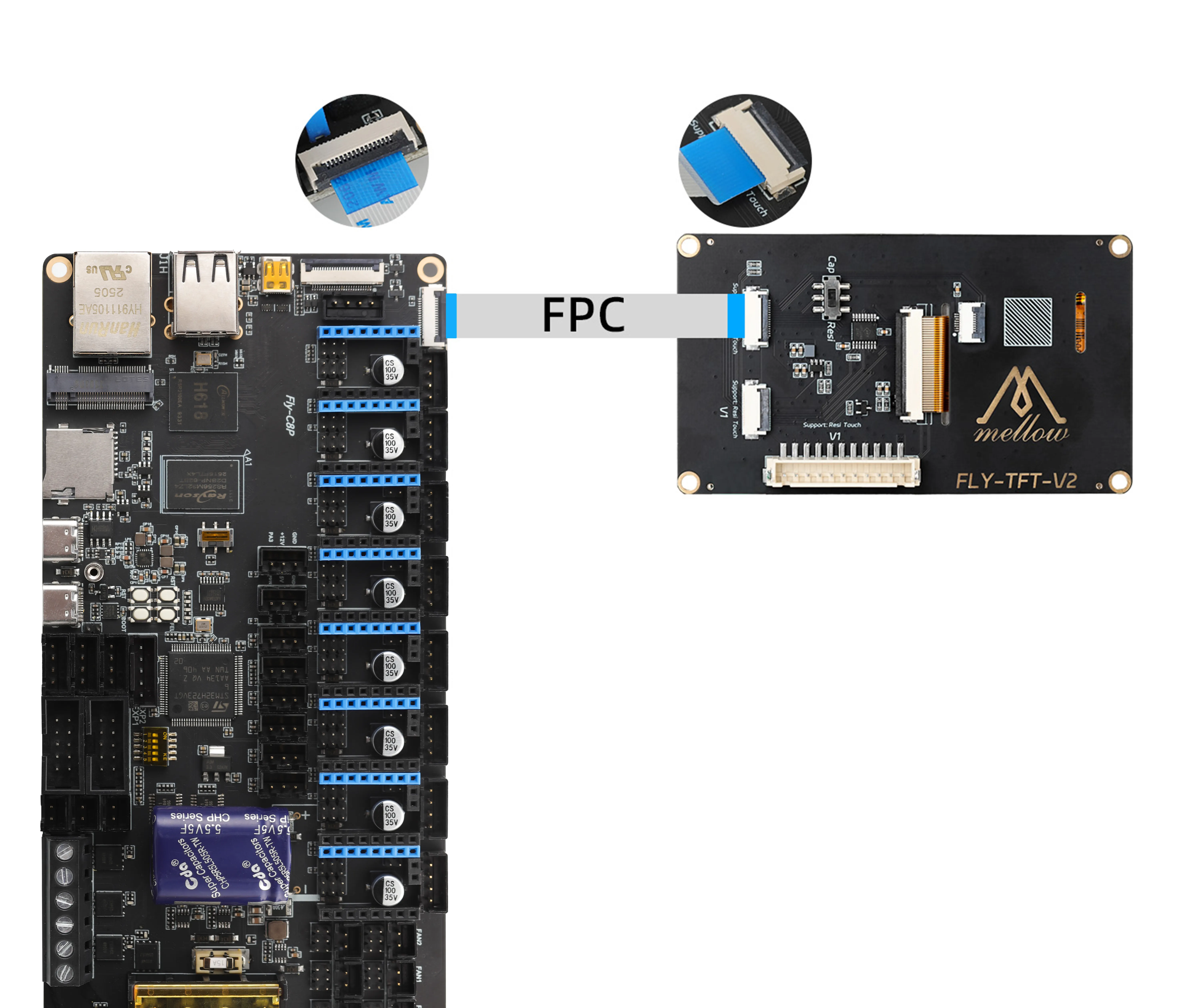

TFT 화면 배선

• TFT 화면 배선 및 설정

  팁

  • 저항식 터치 스크린의 경우 스위치를 Resi로 설정해야 합니다.
  • 정전용량식 터치 스크린의 경우 스위치를 Cap으로 설정해야 합니다.

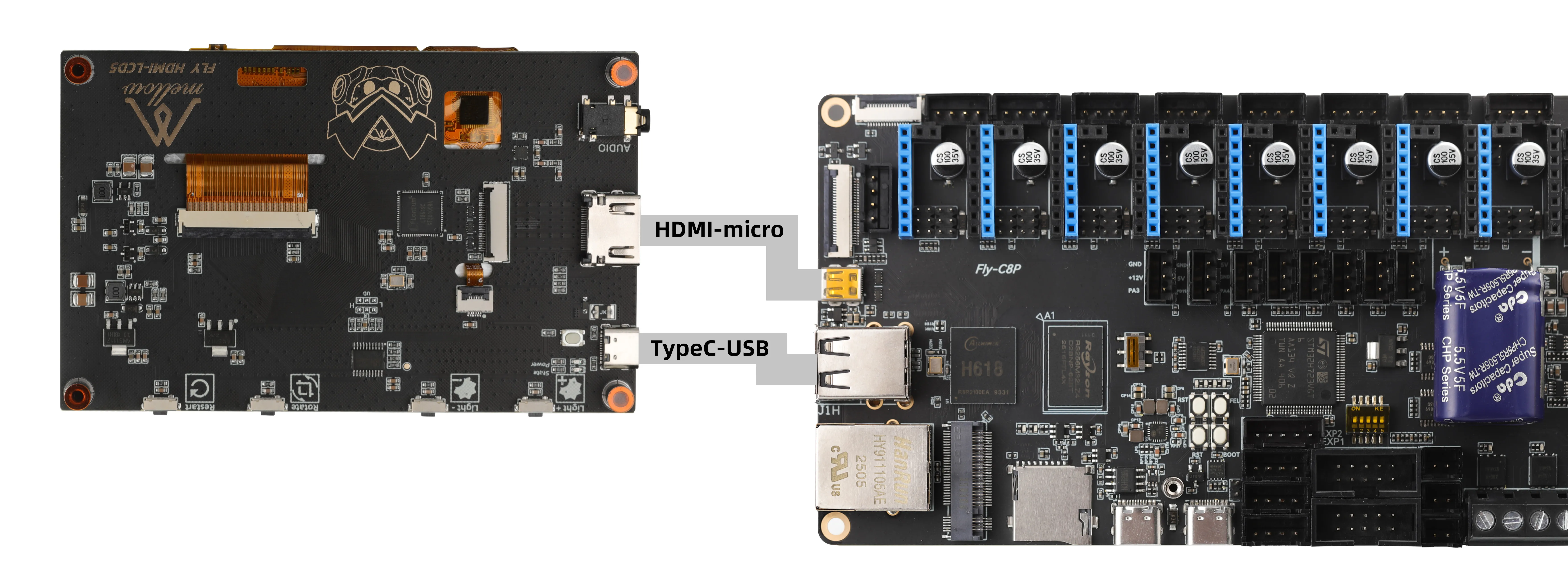

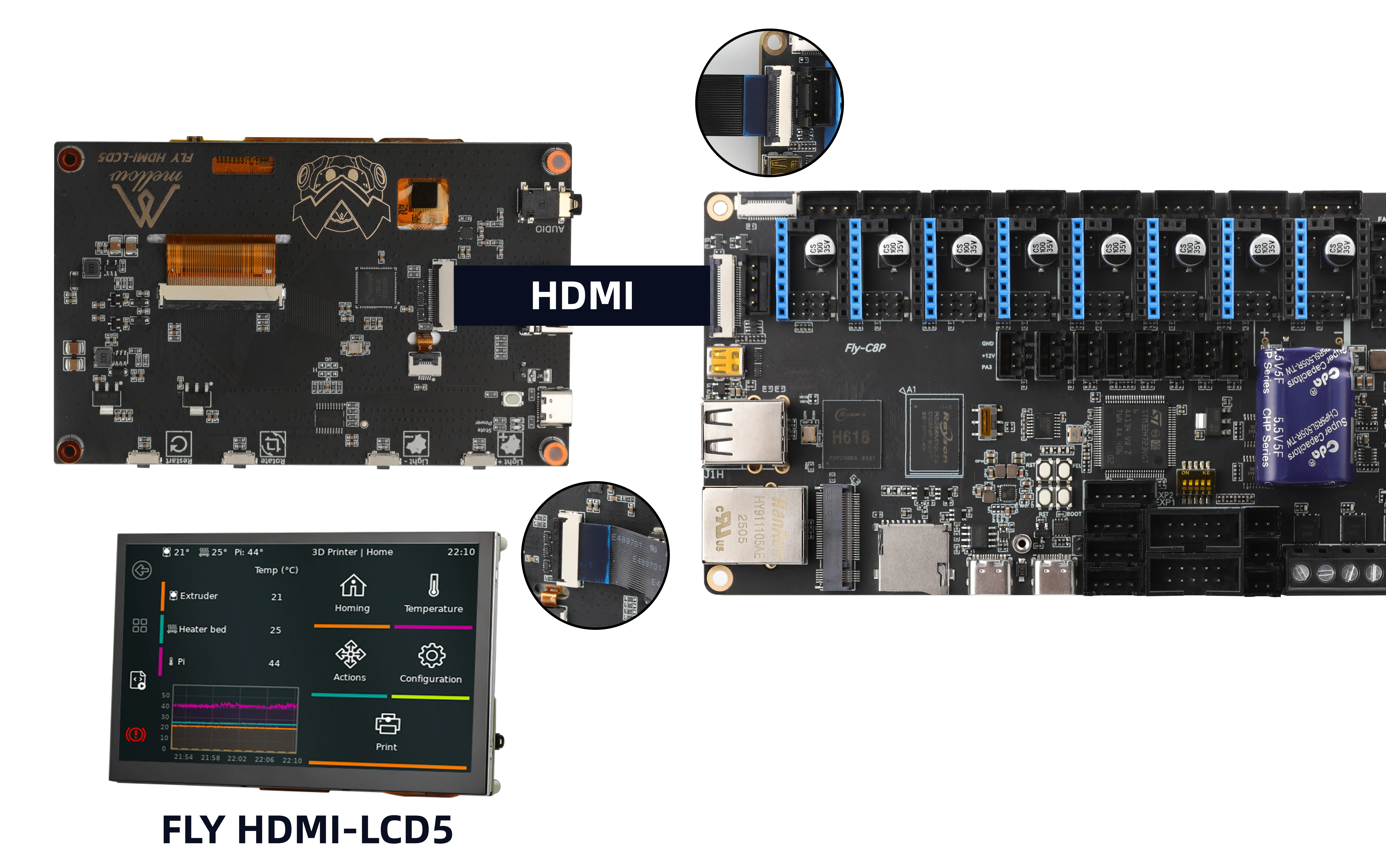

HDMI 배선

배선 방법 1

배선 방법 2

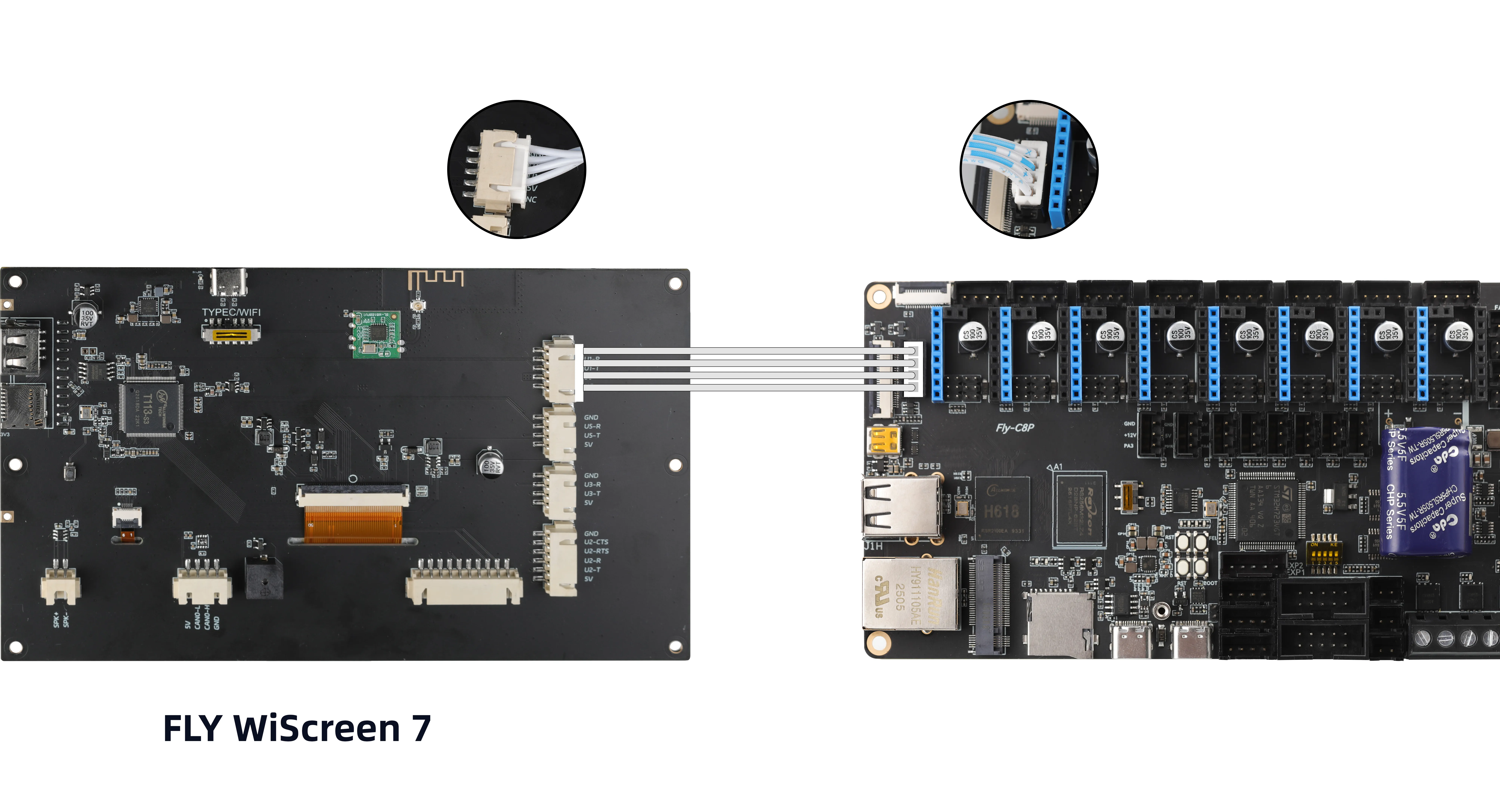

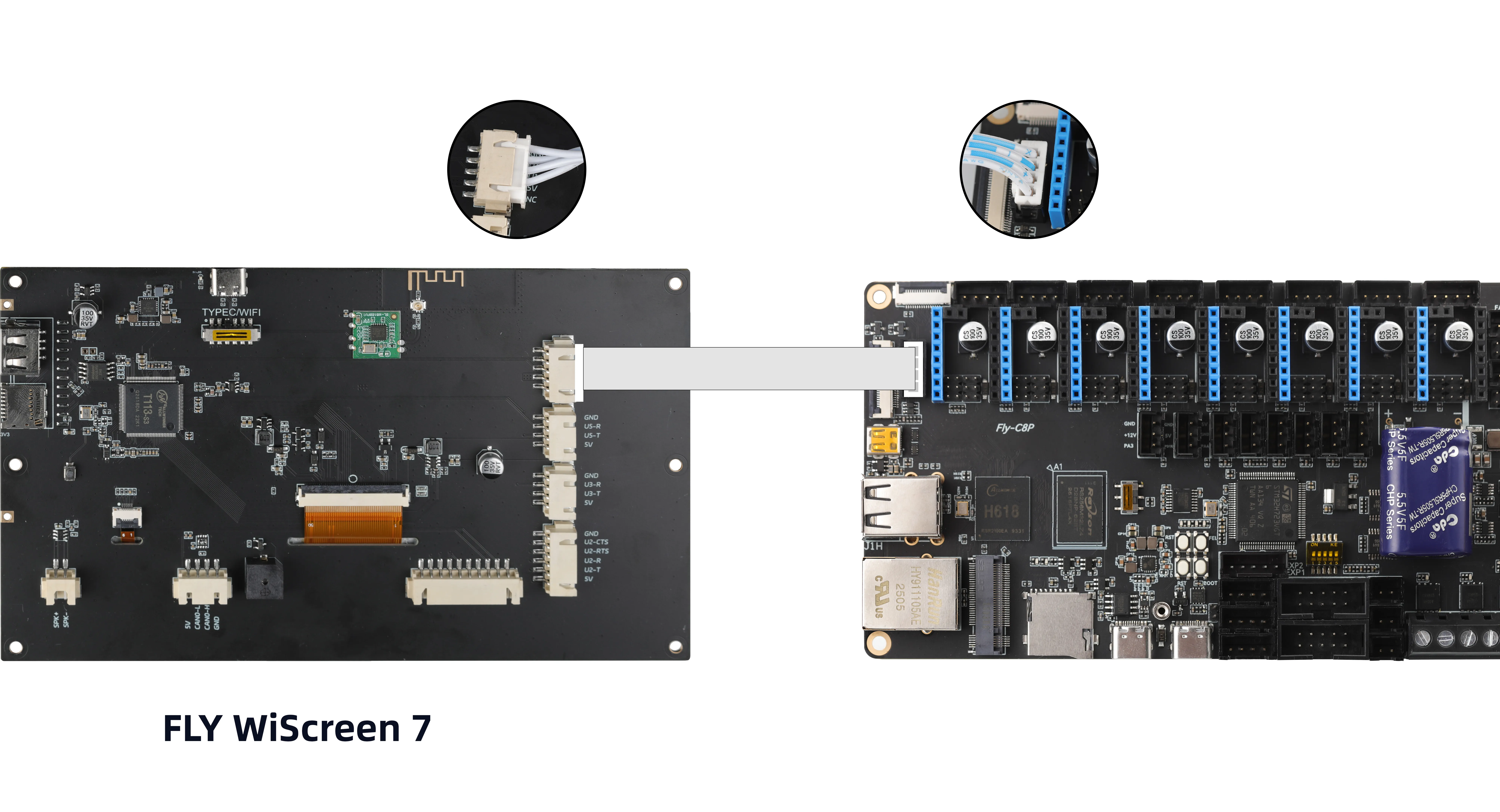

직렬 포트 화면 배선 방법

• 화면 배선

중요한 안내 사항

주의

• 설정 수정 시 mainsail 또는 fluidd 웹 페이지를 사용하는 것을 권장합니다.
• 웹 페이지 번역 기능을 사용하지 마세요. 저장 후 시스템이 작동하지 않을 수 있습니다.
• 설정 파일에는 한글이나 특수 문자를 입력하지 않는 것이 좋습니다.
• 설정 파일을 수정한 후에는 시스템을 재시작해야 적용됩니다.

위험

• 설정 파일에서 ######### PLEASE DO NOT EDIT THE FOLLOWING ######### 이후 내용은 수정하지 마세요.

설정 파일 수정 방법

플래싱 후 설정 파일 수정

• 첫 부팅 시에만 적용되는 설정 항목은 플래싱 완료 후 전용 텍스트 편집기로 이동식 디스크 FlyOS-Conf에 있는 설정 파일 config.txt를 열어 수정해야 합니다.

시스템 실행 중인 상태에서 온라인 설정 수정

• 일반적인 설정 항목은 시스템 웹 설정 페이지에서 수정한 후 시스템을 재시작하면 적용됩니다.

  • 브라우저에서 장치 IP 주소를 엽니다. 예시: 192.168.1.2/
  • fluidd의 경우 아래 왼쪽 그림처럼 숨겨진 파일 및 폴더 필터링 취소를 선택 해제합니다.
  • mainsail의 경우 아래 오른쪽 그림처럼 숨겨진 파일 표시를 선택합니다.
  • 이때 .flyos-config 폴더가 보이며, 이 폴더 내부에 sys-config.conf 파일이 있습니다.
  • sys-config.conf 파일은 이동식 디스크 FlyOS-Conf에 있는 설정 파일 config.txt의 심볼릭 링크입니다.

  • sys-config.conf 파일을 열어 수정할 설정 항목을 변경한 후 저장 -> 닫기하고 시스템을 재시작하면 적용됩니다.

  • 참고: sys-config.conf 파일의 설정 항목 형식은 key=value입니다. key: value와 같이 수정하지 마세요.
  • 수정 및 저장 후 시스템을 재시작하면 적용됩니다.

화면 설정

TFT 저항식 화면 설정 방법

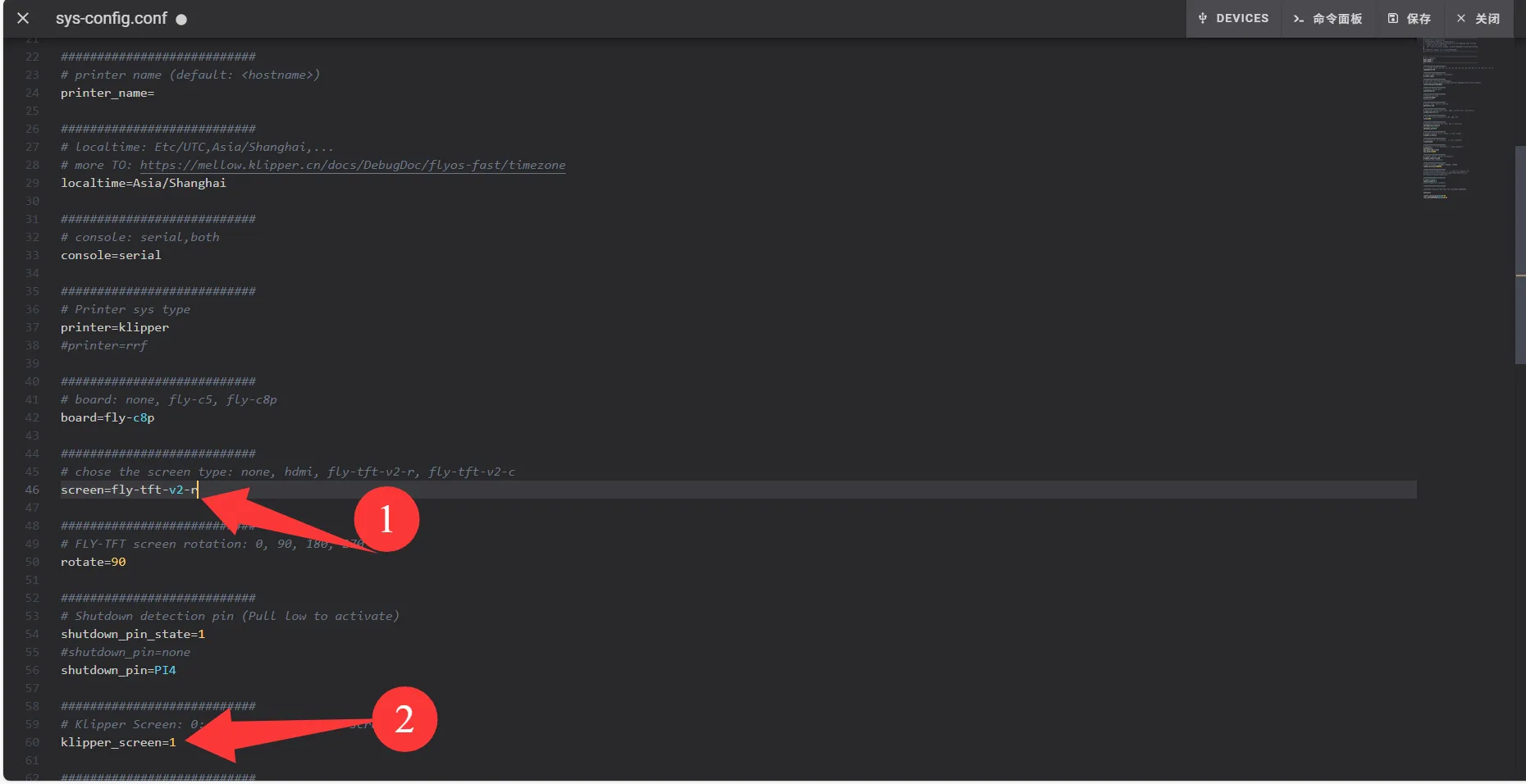

• screen= 뒤에 fly-tft-v2-r을 입력해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정된 예시입니다.

screen=fly-tft-v2-r

• 그리고

klipper_screen=1

TFT 정전용량식 화면 설정 방법

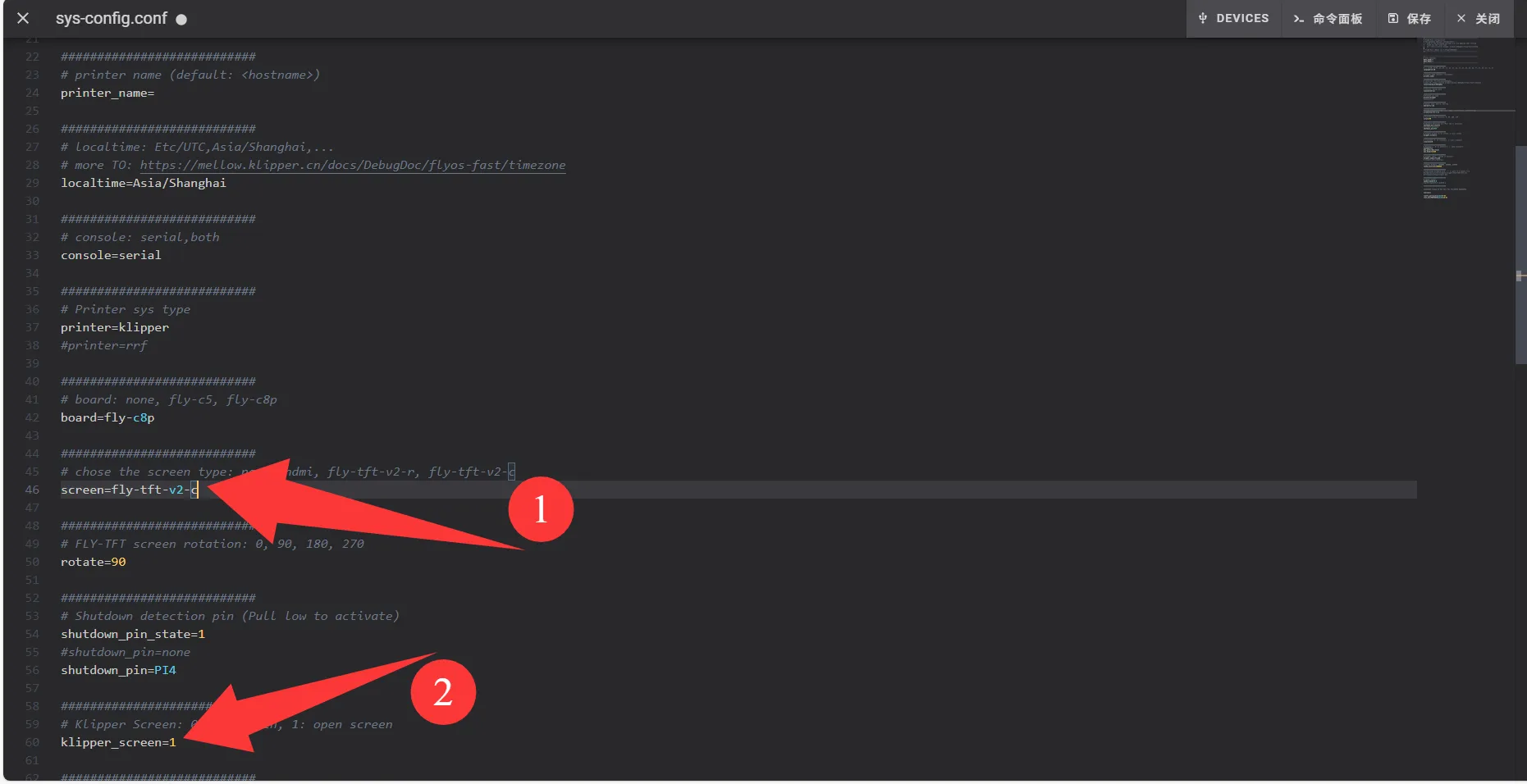

• screen= 뒤에 fly-tft-v2-c을 입력해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정된 예시입니다.

screen=fly-tft-v2-c

• 그리고

klipper_screen=1

HDMI 화면 설정 방법

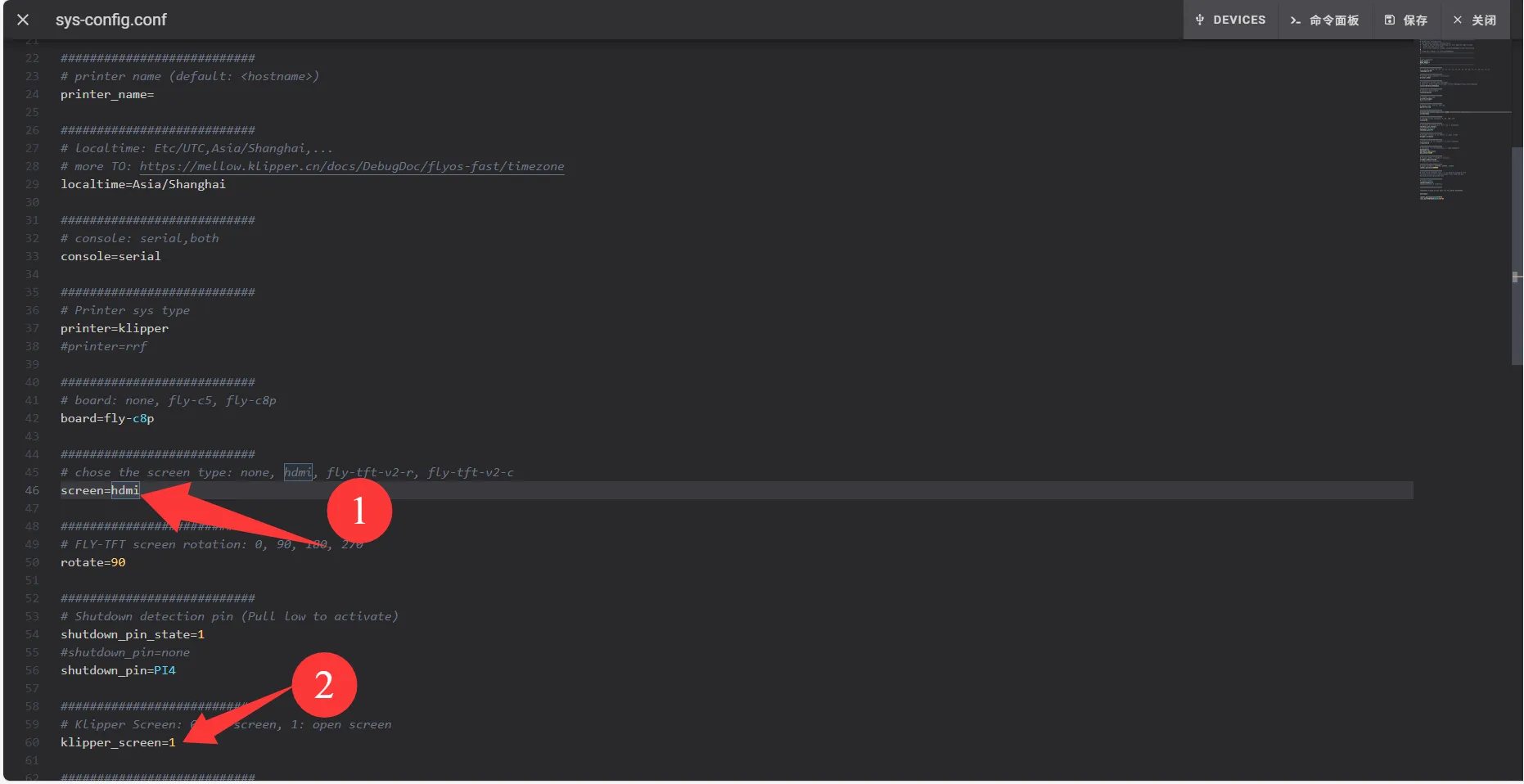

• screen= 뒤에 hdmi를 입력해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정된 예시입니다.

screen=hdmi

• 그리고

klipper_screen=1

직렬 포트 화면 설정 방법

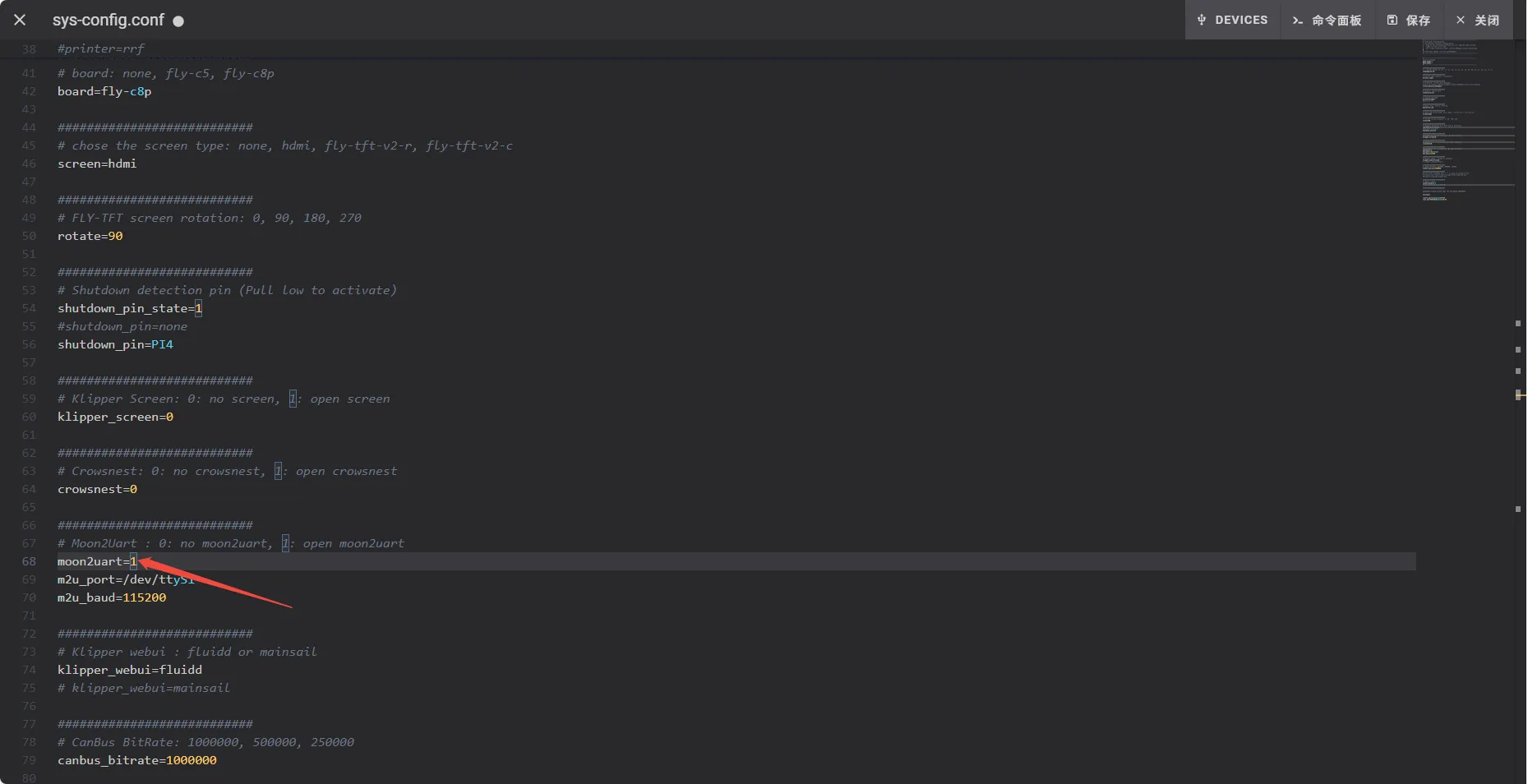

• moon2uart 뒤의 0을 1로 변경해야 합니다.
• klipper_screen=1을 klipper_screen=0로 변경해야 합니다.
• 아래는 수정된 예시입니다.

moon2uart=1
