화면 배선 및 설정

C5 화면 배선

참고

• 화면을 연결할 때는 전원을 꺼두고 작업하십시오. 화면이 손상될 수 있습니다.
• FPC 케이블 방향에 주의하여 화면 배선을 하십시오. 화면이 손상될 수 있습니다.

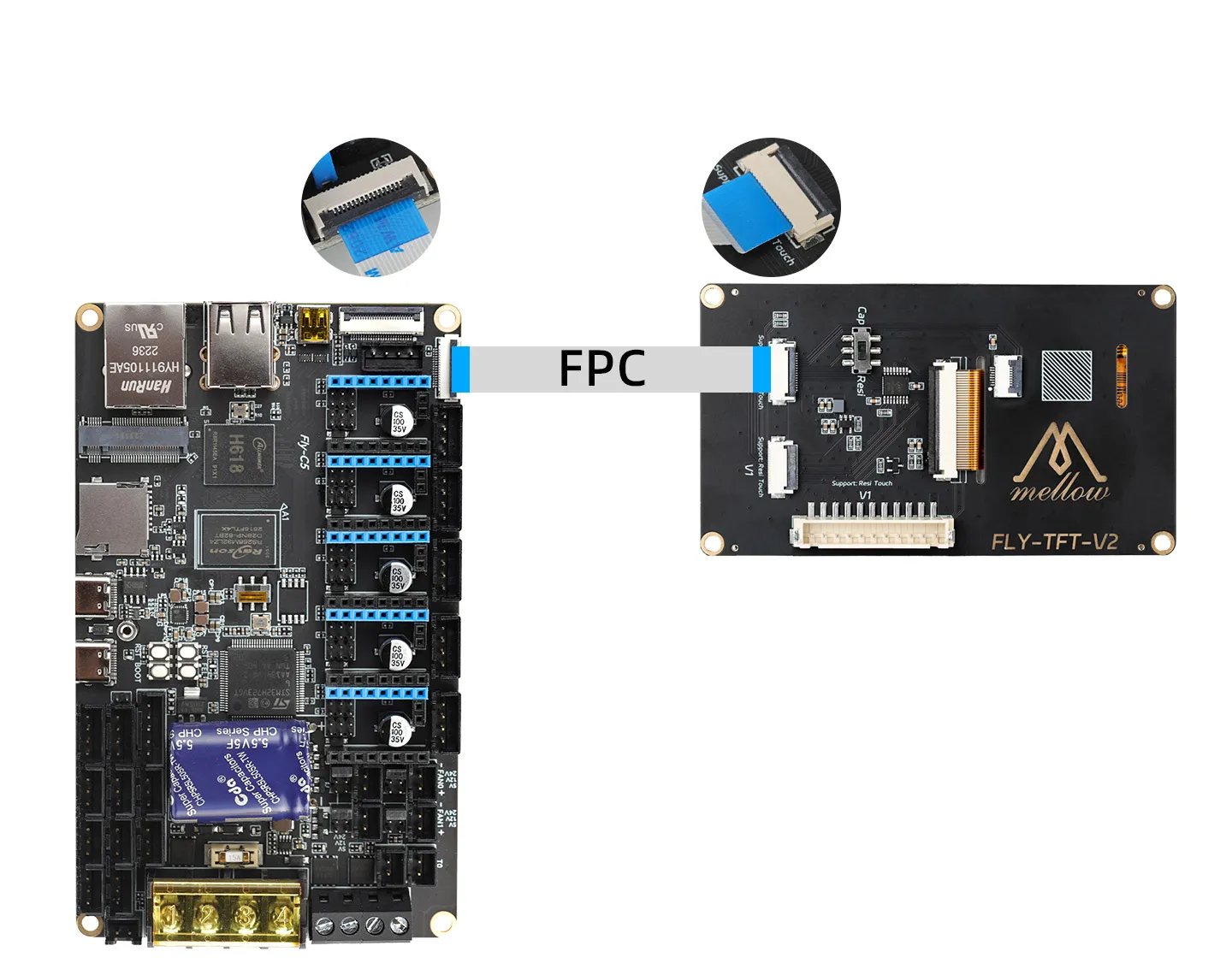

TFT 화면 배선

TFT 화면 배선 및 설정

팁

• 저항식 터치 스크린은 스위치를 Resi로 설정하십시오.
• 정전식 터치 스크린은 스위치를 Cap으로 설정하십시오.

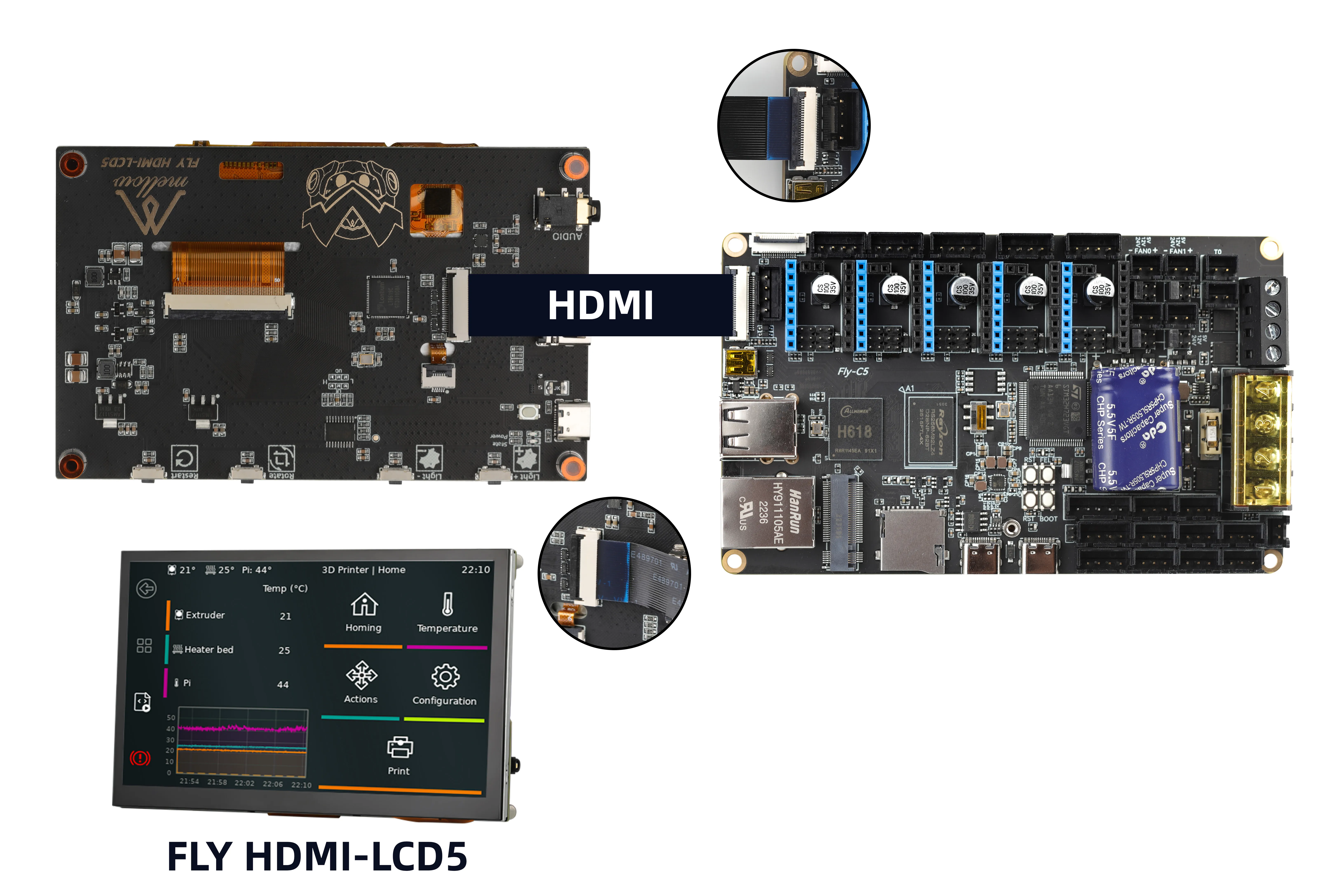

HDMI FPC 일체형 배선

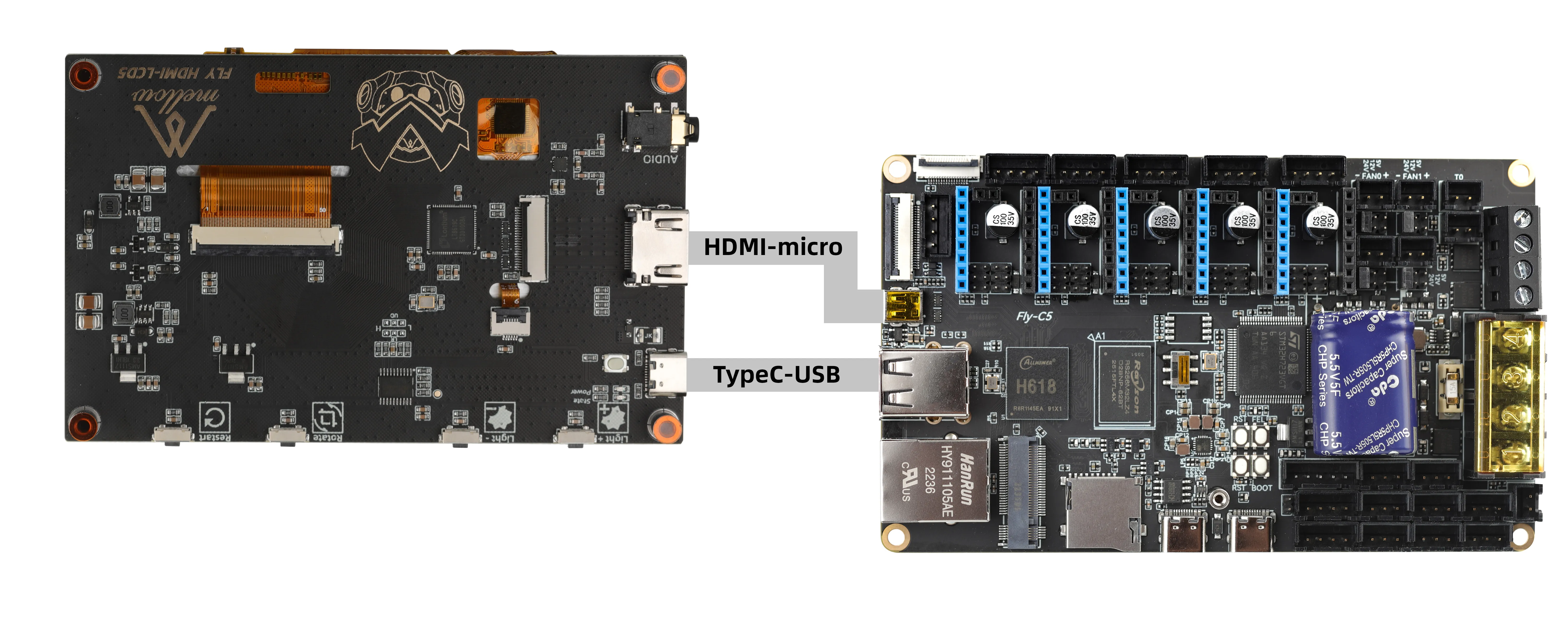

HDMI 일반 배선

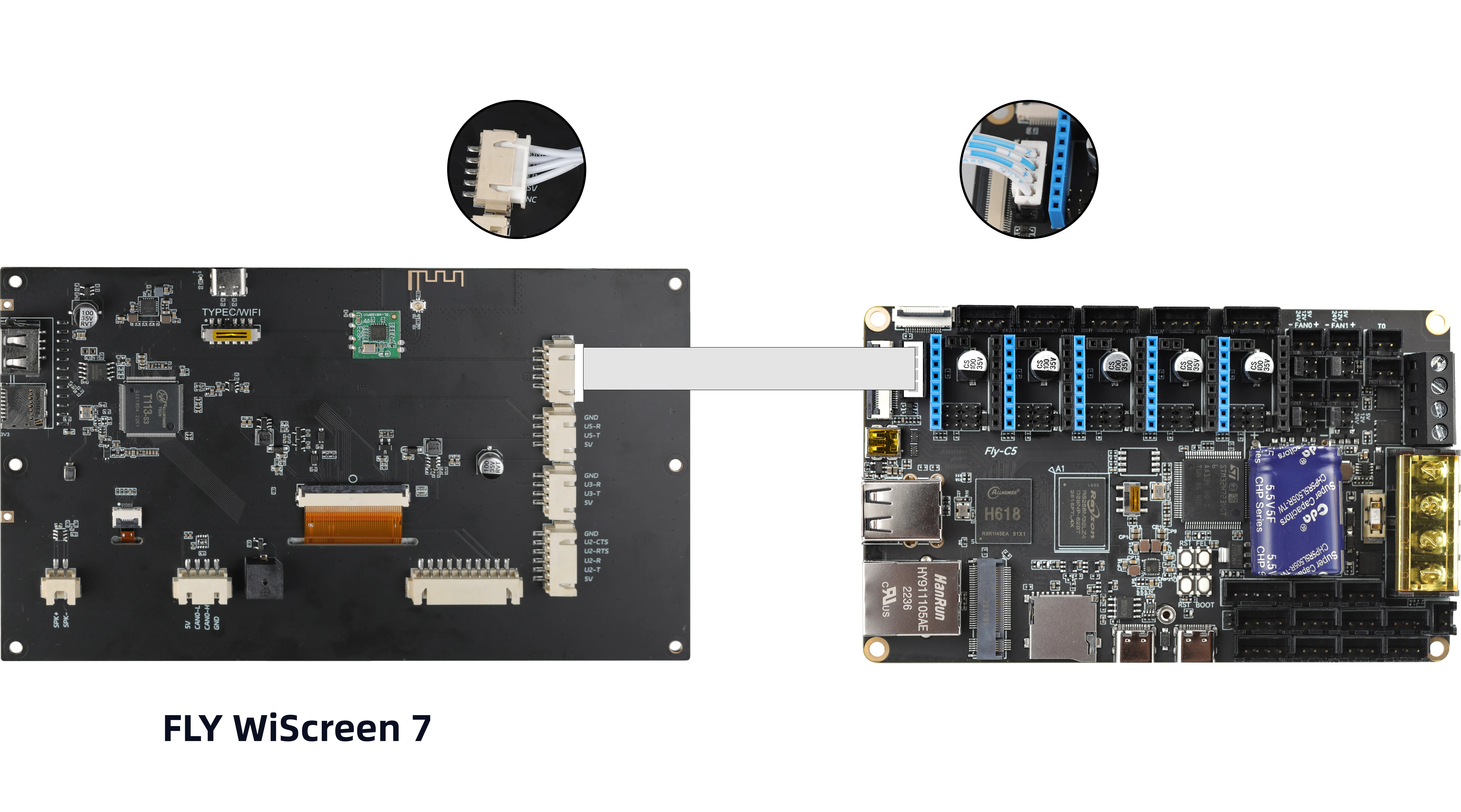

직렬 인터페이스 화면 배선 방법

• 화면 배선

중요 안내 사항

참고

• 설정 변경은 mainsail 또는 fluidd 웹 인터페이스를 사용하는 것이 좋습니다.
• 웹 페이지 번역 기능은 사용하지 마십시오. 저장 후 시스템이 정상적으로 작동하지 않을 수 있습니다.
• 설정 파일에는 한글이나 특수 문자를 입력하지 않는 것이 좋습니다.
• 설정 파일을 수정한 후에는 시스템을 재시작해야 변경 사항이 적용됩니다.

위험

• 설정 파일에서 ######### PLEASE DO NOT EDIT THE FOLLOWING ######### 아래 내용은 수정하지 마십시오.

설정 파일 수정 방법

펌웨어 다운로드 후 설정 파일 수정

• 처음 부팅할 때만 적용되는 설정 항목은 펌웨어 다운로드 완료 후 전용 텍스트 편집기를 사용하여 이동식 디스크 FlyOS-Conf에 있는 설정 파일 config.txt를 열어 수정해야 합니다.

시스템 실행 중인 상태에서 온라인 설정 수정

• 일반 설정 항목은 시스템 웹 설정 페이지에서 수정한 후 시스템을 재시작하면 적용됩니다.

  • 브라우저에서 장치의 IP 주소를 엽니다. 예: 192.168.1.2/
  • fluidd에서는 아래 왼쪽 이미지처럼 숨겨진 파일 및 폴더 필터링 해제를 체크 해제하십시오.
  • mainsail에서는 아래 오른쪽 이미지처럼 숨겨진 파일 표시를 체크하십시오.

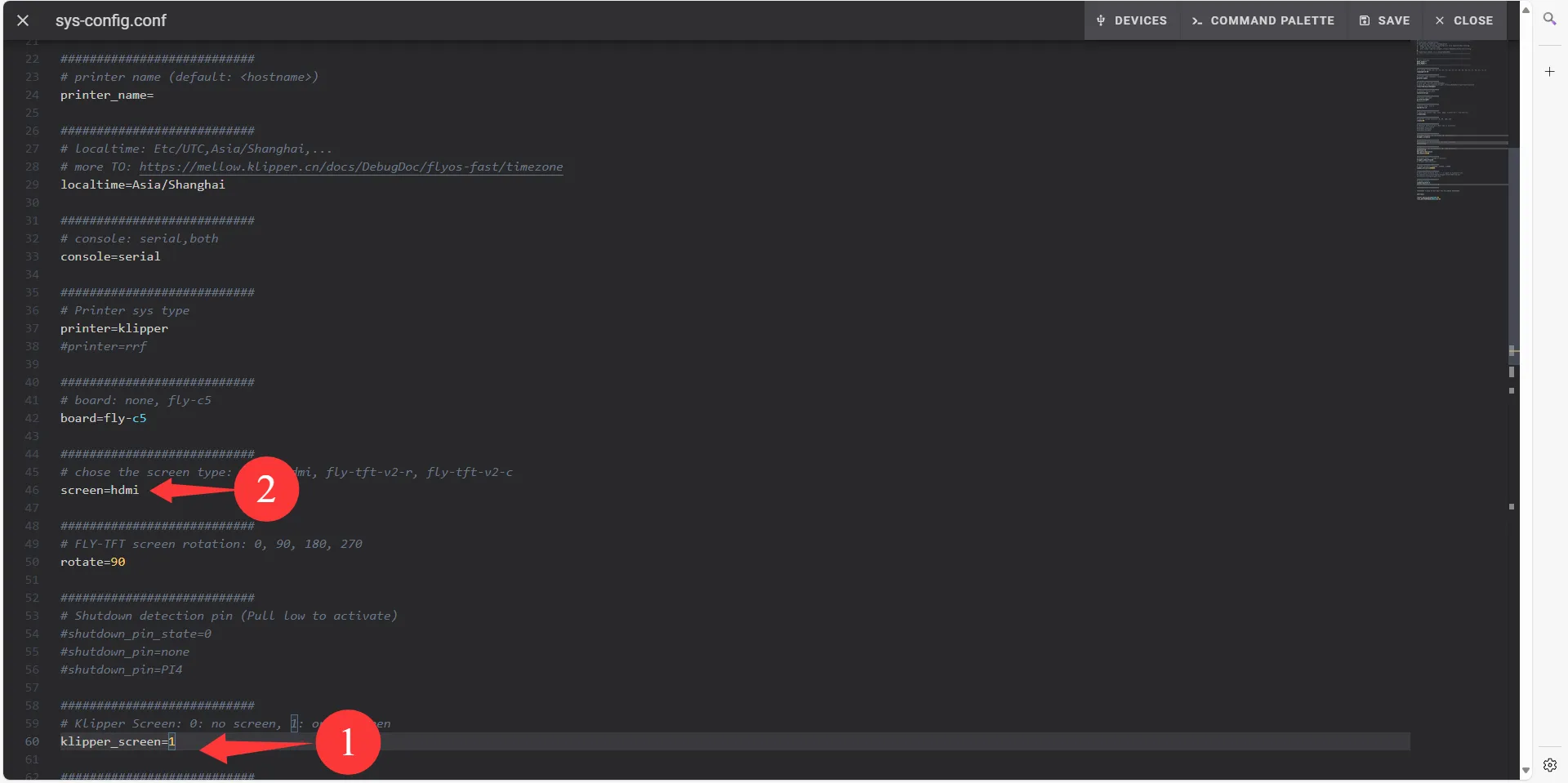

  • 이때 .flyos-config 폴더가 보이며, 해당 폴더 안에 sys-config.conf 파일이 있습니다.
  • sys-config.conf 파일은 이동식 디스크 FlyOS-Conf에 있는 설정 파일 config.txt의 심볼릭 링크입니다.

  • sys-config.conf 파일을 열어 수정할 설정 항목을 변경한 후 저장 -> 닫기하고 시스템을 재시작하면 적용됩니다.

  • 참고: sys-config.conf 파일의 설정 항목 형식은 key=value입니다. key: value와 같이 수정하지 마십시오.
  • 수정 후 저장하고 시스템을 재시작하면 적용됩니다.

화면 설정

TFT 저항식 화면 설정 방법

• screen= 뒤 값을 fly-tft-v2-r로 수정하십시오.
• klipper_screen=0을 klipper_screen=1로 수정하십시오.
• 수정 후 예시는 다음과 같습니다.

screen=fly-tft-v2-r

• 그리고

klipper_screen=1

TFT 정전식 화면 설정 방법

• screen= 뒤 값을 fly-tft-v2-c로 수정하십시오.
• klipper_screen=0을 klipper_screen=1로 수정하십시오.
• 수정 후 예시는 다음과 같습니다.

screen=fly-tft-v2-c

• 그리고

klipper_screen=1

HDMI 화면 설정 방법

• screen= 뒤 값을 hdmi로 수정하십시오.
• klipper_screen=0을 klipper_screen=1로 수정하십시오.
• 수정 후 예시는 다음과 같습니다.

screen=hdmi

• 그리고

klipper_screen=1

직렬 인터페이스 화면 설정 방법

• moon2uart 뒤의 0을 1로 수정하십시오.
• klipper_screen=1을 klipper_screen=0으로 수정하십시오.
• 수정 후 예시는 다음과 같습니다.

moon2uart=1
