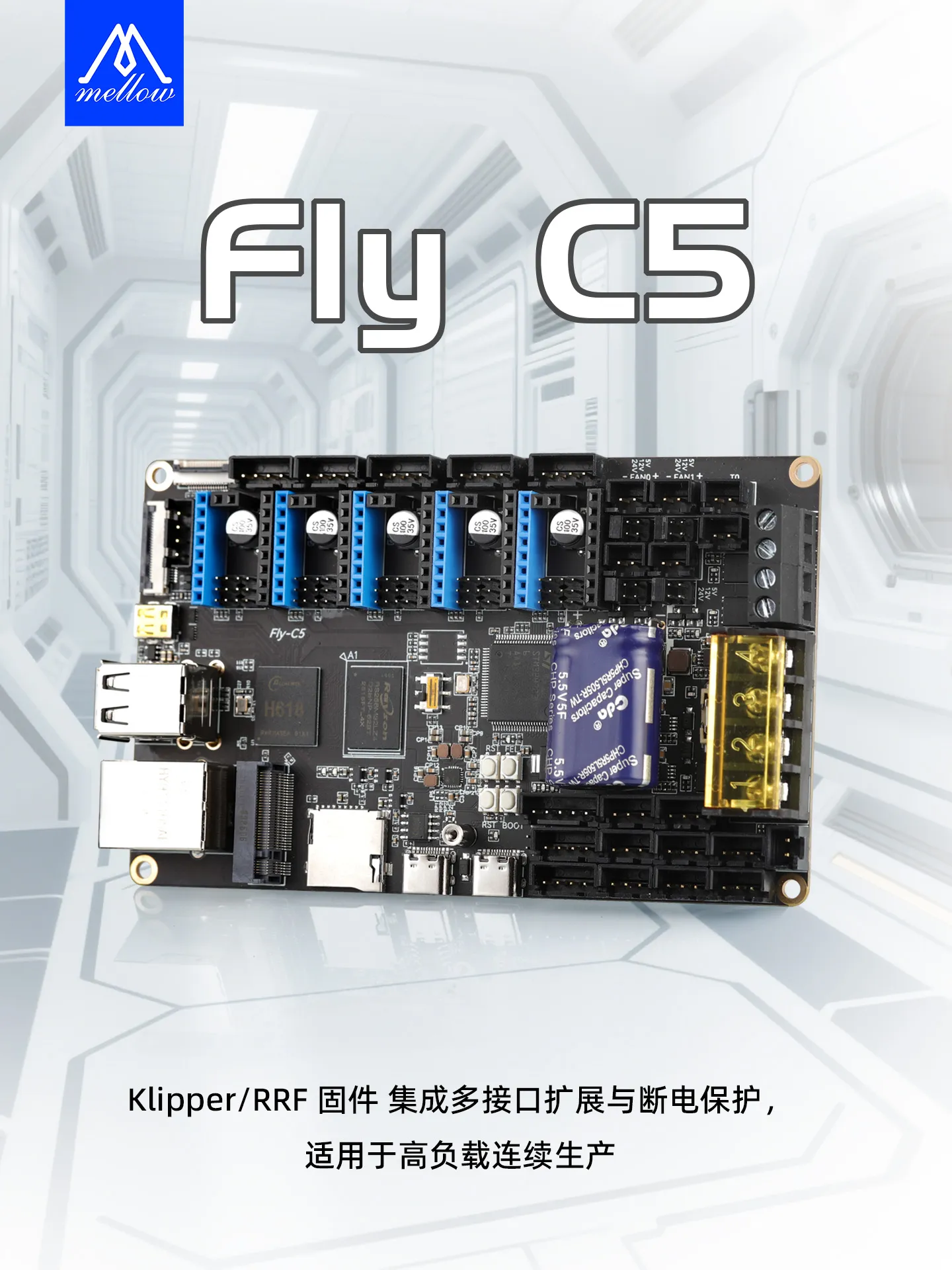

FLY-C5 메인보드 개요

제품 특징

32비트 ARM Cortex-M4, 550MHz, STM32H723VGT6 칩셋
TMC 드라이버 지원 SPI, UART, STEP/DIR 작업 모드
DIAG 기능 핀은 리미터를 차지하지 않으며 설정 후 무한리미터 리세팅 가능
CNC 팬 지원 24V, 12V, 5V, 추가적인 다운레벨 모듈 필요 없음
전원 꺼짐 시 자동 종료 및 전원 꺼짐 후 재인쇄 기능 지원 (기본적으로 전원 꺼짐 자동 종료 기능 활성화)
USB Klipper 펌웨어 출하 시 기본 설치
다중 전원 관리, 포트, 리미터, 드라이버 단락이 상위 컴퓨터 작동에 영향을 미치지 않음
5V RGB 인터페이스 예비 장착
TFT 및 HDMI 화면 지원 One-Wire 기능
Klipper, Moonraker, Mainsail, Fulldid, Klipper-Screen, Crowsmest, Resonance Compensation 플러그인 Numpy 시스템 기본 설치, 소스 변경 필요 없음, 사용 쉬움 (TF 카드 또는 M2WE 구매 필요)

CPU：Allwinner H618, 4코어 64비트 Cortex-A53
GPU：Arm Mali-G31
RAM：1GB DDR4
ROM：최대 128GB SD카드 지원
외부 장치：
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- 유선랜 포트 (Eth) x1 (100M)
- FPC-HDMI x1
- UART x1
인터페이스：내장 M.2, Wi-Fi, eMMC 등 확장 가능 (프라이빗 프로토콜 사용, 비 FLY 전용 M.2 장치 연결 금지)
지원：TFT 화면과 HDMI 화면 FPC One-Wire 기능
시스템 기본 설치：Klipper, Moonraker, Mainsail, Fulldid, Klipper-Screen, Crowsmest, Resonance Compensation 플러그인 Numpy, 소스 변경 필요 없음, 사용 쉬움 (TF 카드 또는 M2WE 구매 필요)

MCU：STM32H723VGT6
펌웨어：KLIPPER/RRF/Marlin
전원 공급：12-24V DC 전원 지원, 다운레벨 모듈 제거
열 침대 포트 최대 출력 전류：15A
히터 포트 최대 출력 전류：6A
팬 포트 최대 출력 전류：1A
드라이버 동작 모드：SPI, UART, STEP/DIR
지원 드라이버：TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등
확장 인터페이스：BLTouch (Servos, Probe), RGB x1, UART x1, CAN x1
팬：2선 CNC 팬 x4 (24V, 12V, 5V 선택 가능)
온도 센서：3개의 NTC 100K
지원 구조：Cartesian, Delta, Kossel, Ultimaker, CoreXY 등
