소개

LLL PLUS 버퍼

LLL PLUS 버퍼는 Mellow에서 출시한 3D 프린터 필라멘트 버퍼로, 3D 프린팅의 안정성과 품질을 향상시키기 위해 설계되었습니다. 이 제품은 고품질 소재와 최신 설계 기술을 적용하여 마모 및 고온에 견디는 특성을 가지며, 다양한 유형의 3D 프린터에 적용할 수 있습니다.

LLL PLUS 버퍼 사용법

LLL PLUS 필라멘트 버퍼는 3D 프린터의 원거리 필라멘트 공급을 위해 설계된 장치로, 필라멘트 장착 및 제거 작업을 간소화하는 것을 목표로 하고 있습니다. 이 버퍼는 전진 및 후진을 위한 두 개의 버튼을 장착하고 있어 사용자가 전동으로 필라멘트를 공급하거나 되돌릴 수 있습니다.

버퍼 기능:

3D 프린터의 익스트루더가 필라멘트를 당길 때, 먼 쪽의 필라멘트 랙에 인장이 가해지면 버퍼가 이를 감지하고 자동으로 노즐 방향으로 일정 길이의 필라멘트를 공급합니다. 이러한 필라멘트 공급 동작은 매번 인장이 발생할 때마다 반복됩니다. 이렇게 하면 익스트루더가 필라멘트를 당기는 힘을 줄여 익스트루더의 압출 안정성을 유지하고, 결과적으로 프린트 품질의 일관성을 향상시킬 수 있습니다.

필라멘트 끊김 감지 기능:

버퍼 내부에는 필라멘트 끊김 감지 센서가 내장되어 있어 버퍼 내에 필라멘트가 없음을 감지하면 3D 프린터에 일시 정지 신호를 보냅니다. 이 기능을 사용하려면 신호 핀을 연결하고 3D 프린터 설정을 수정해야 합니다. 반면, 버퍼 기능은 별도 설정 없이 바로 사용할 수 있습니다. 이러한 기능 설계를 통해 LLL 필라멘트 버퍼는 필라멘트 작업을 간소화할 뿐만 아니라 3D 프린팅 과정의 안정성과 품질을 향상시킵니다.

• 주의: 기능 사용을 위해서는 필라멘트를 삽입한 상태여야 합니다. 그렇지 않으면 버튼으로만 모터를 작동시킬 수 있습니다.

특별 안내사항

• 사용 전 버퍼가 3D 프린터에 올바르게 연결되고 필라멘트가 정확하게 장착되었는지 확인하십시오. 그렇지 않으면 정상적으로 작동하지 않습니다.
• 버퍼의 필라멘트 공급 및 회수 작업은 버튼으로 제어할 수 있으며, 사용자는 필요에 따라 조작할 수 있습니다.
• 필라멘트 끊김 감지 기능을 사용하려면 신호 핀을 연결하고 3D 프린터 설정을 수정해야 합니다.
• 오직 버퍼 기능만 사용할 경우 12V-24V 전원만 연결하면 됩니다.

버튼 설명

• 펌웨어 버전: V1.0.3
  • 기존 기능에 추가된 내용:

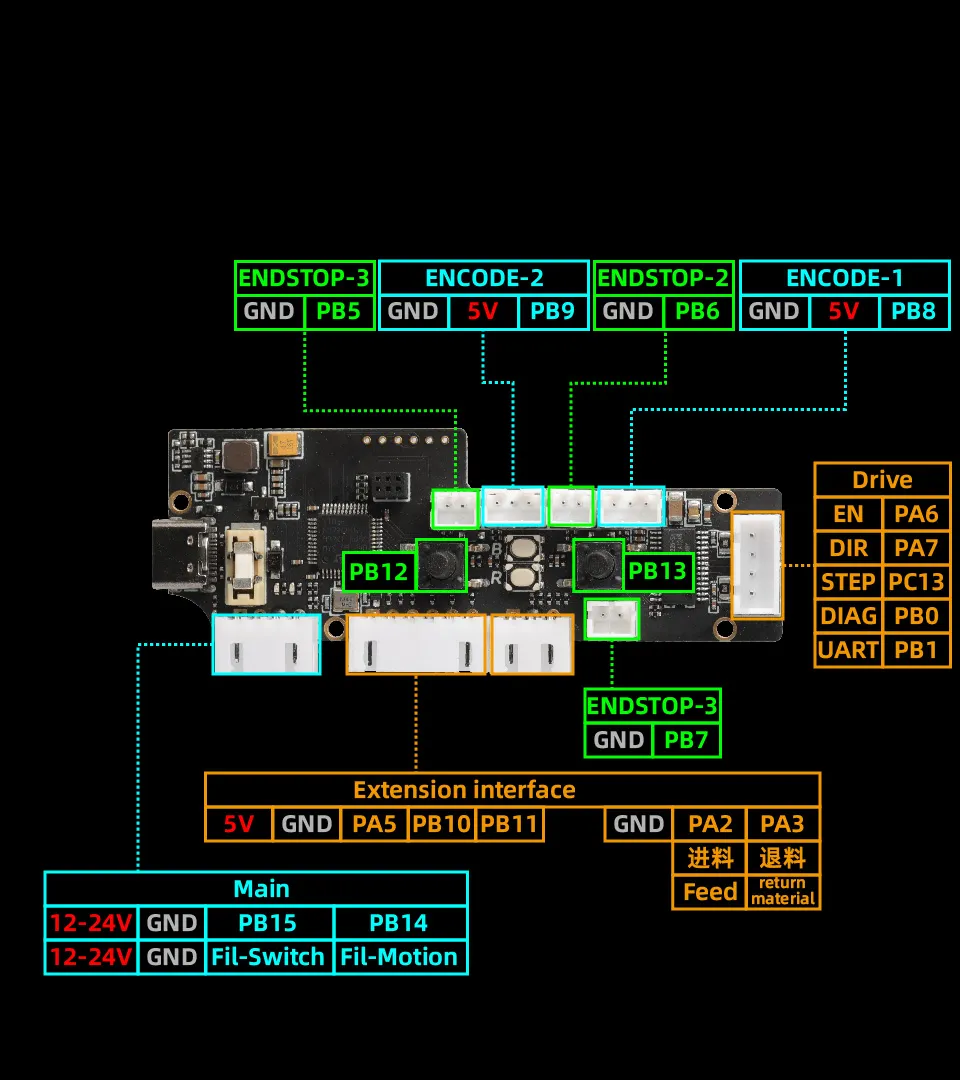

  • 전진 버튼을 한 번 누르면 PA2가 3초간 하이 신호를 출력합니다.
  • 후진 버튼을 한 번 누르면 PA3가 3초간 로우 신호를 출력합니다.
  • 두 가지 버튼 중 아무 버튼이든 두 번 연속으로 누르면 버퍼가 작동을 멈춥니다. 다시 필라멘트를 장입하거나, 버튼을 한 번 누르거나 길게 누르면 버퍼가 다시 작동됩니다.

설정 예시

[filament_switch_sensor 필라멘트 끊김 감지]
pause_on_runout: true
switch_pin: ^
runout_gcode:
        PAUSE
        M118 필라멘트 부족
insert_gcode:
        M118 필라멘트 장입 완료


#[gcode_button 공급]
#pin:^! # 사용 중인 핀 번호로 변경, 공급 핀에 연결
#press_gcode:
#    _feed

#[gcode_button 회수]
#pin:^! # 사용 중인 핀 번호로 변경, 회수 핀에 연결
#press_gcode:
#    _Material_return

[gcode_macro _feed]
description: 공급
variable_clean_temp: 210       ; 압출 온도(℃)
gcode:
    RESPOND TYPE=echo MSG="노즐 온도가 {clean_temp}도로 상승합니다"
    M109 S{clean_temp} ; 압출 온도 설정
    M83 ; 상대 압출 모드
    G92 E0 ; 압출 위치 초기화
    G1 E50 F600 ; 압출 거리
    RESPOND TYPE=echo MSG="압출 완료"

[gcode_macro _Material_return]
description: 필라멘트 회수
variable_clean_temp: 210       ; 압출 온도(℃)
variable_cool_temp: 0        ; 종료 온도(℃)
gcode:
    RESPOND TYPE=echo MSG="노즐 온도가 {clean_temp}도로 상승합니다"
    M109 S{clean_temp} ; 압출 온도 설정
    M83 ; 상대 압출 모드
    G92 E0 ; 압출 위치 초기화
    G1 E-50 F600 ; 압출 거리
    M109 S{cool_temp}
    RESPOND TYPE=echo MSG="노즐 온도가 종료됩니다"
    RESPOND TYPE=echo MSG="압출 완료"

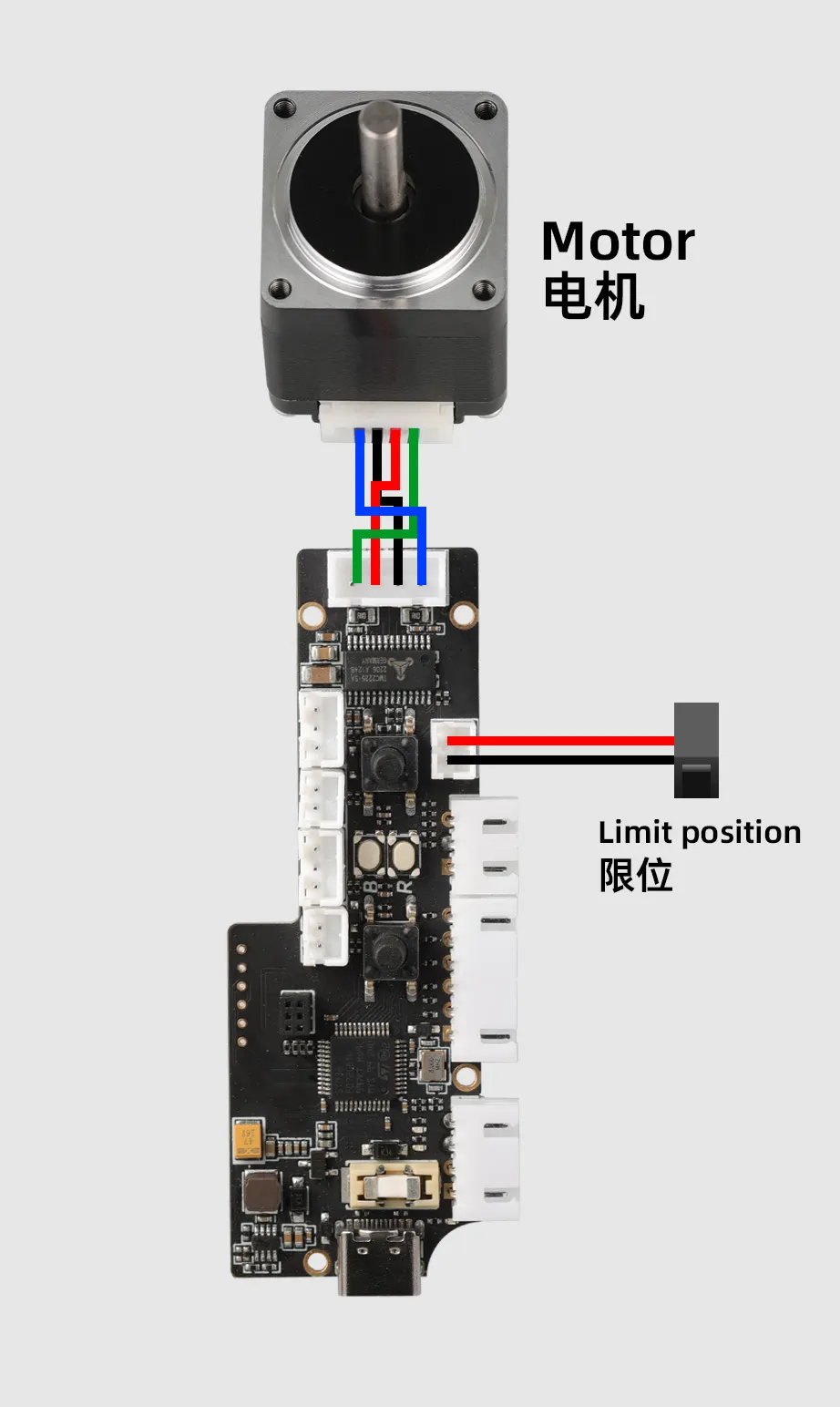

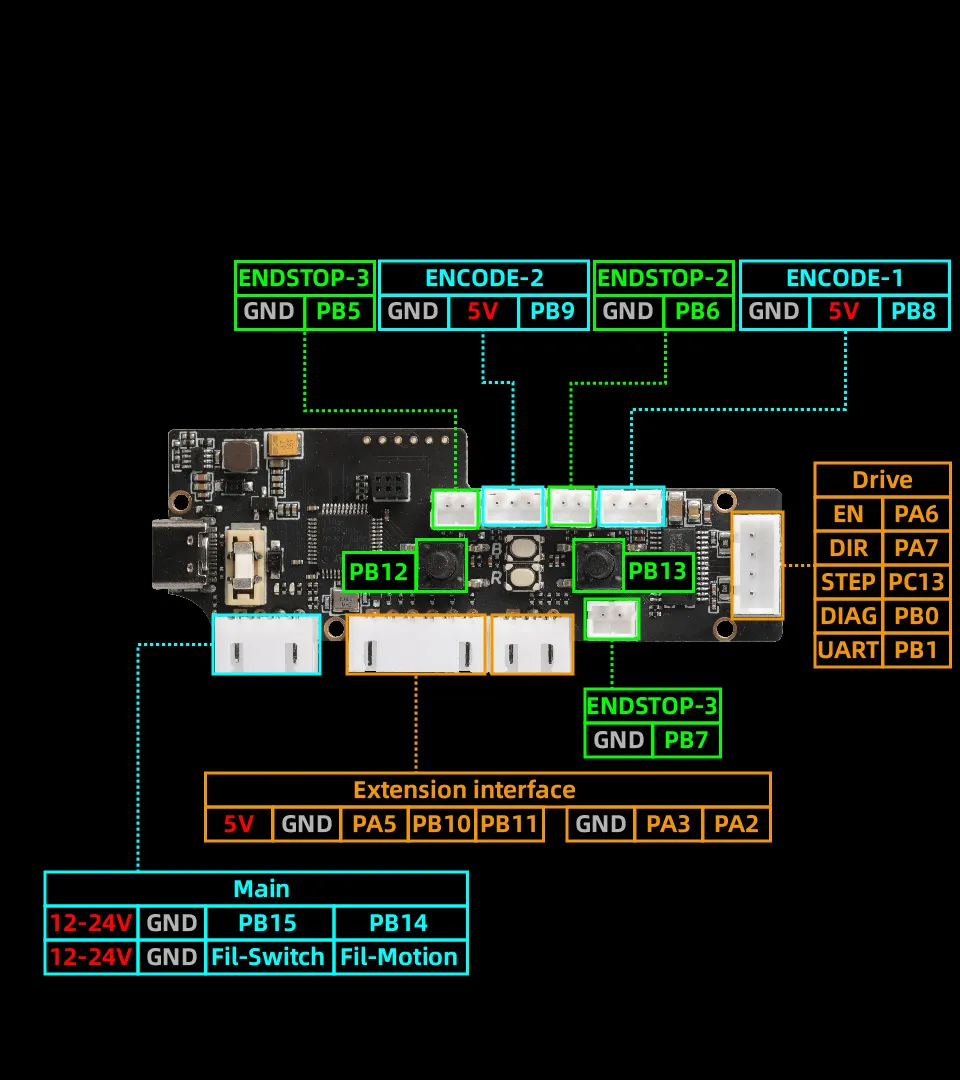

배선도

설치 영상

설치 다이어그램
