ディスプレイ配線と設定

ディスプレイ配線

重要な安全上の注意

• TFTまたはHDMIディスプレイをFPCフラットケーブルで接続する際は、必ず完全に電源を切った状態で操作し、ディスプレイの損傷を防止してください。
• TFTディスプレイを接続する際は、FPCフラットケーブルの挿入方向をよく確認し、逆接続による機器故障を避けてください。

TFT抵抗膜式タッチスクリーン配線

TFT抵抗膜式タッチスクリーン配線

ヒント

• TFTディスプレイのパッケージには、14P(細いケーブル)と16P(太いケーブル)の2本のFPCフラットケーブルが付属しています。
• 抵抗膜式タッチスクリーンは必ず14P(細いケーブル)を使用してください。

TFT-V2抵抗膜式タッチスクリーン配線 更新中

TFT-V1抵抗膜式タッチスクリーン配線

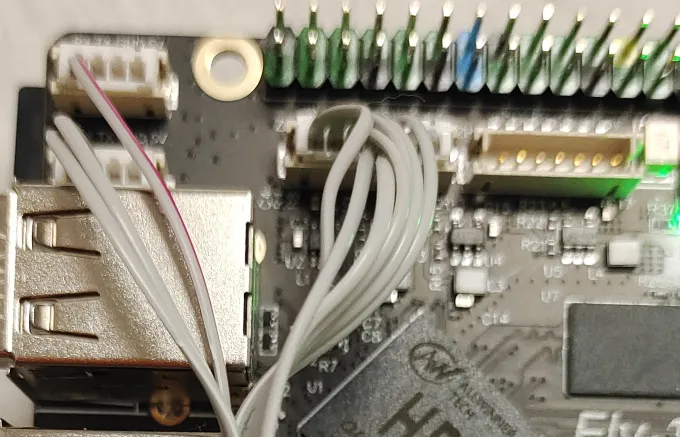

TFT V1フラットケーブル配線

TFT抵抗膜式タッチスクリーンフラットケーブル配線

ヒント

• ケーブルのピン配置を確認し、正しく接続されていることを確認してください。

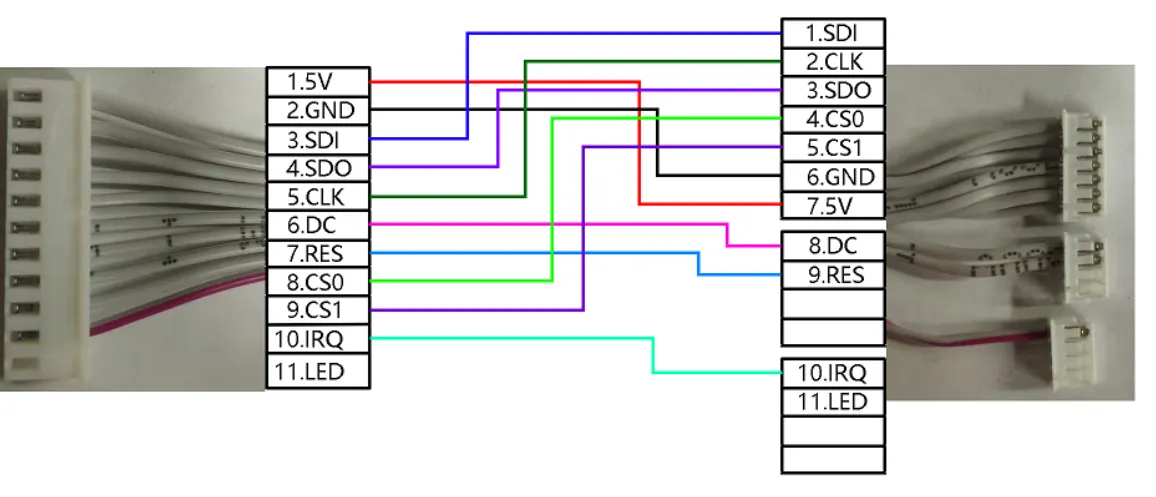

ピン配置参考

接続方法

HDMI配線

HDMI配線

1. FLY-HDMI-LCD5ディスプレイ配線図

ディスプレイ設定

FLYOS-FASTシステム

FLYOS-FASTシステムディスプレイ設定

1. ブラウザでデバイスのIPアドレスにアクセスします。例：http://192.168.6.110/

fluiddインターフェース操作：「隠しファイルとフォルダをフィルタリング」のチェックを外す

mainsailインターフェース操作：「隠しファイルを表示」にチェックを入れる

2. 表示された.flyos-configフォルダに入り、sys-config.conf設定ファイルを見つけます。

3. sys-config.confファイルを編集し、ディスプレイの種類に応じて対応する設定項目を変更します。

TFT抵抗膜式タッチスクリーン設定方法

• screen=の後をfly-tft-v1に変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下は変更後の参考例です。

screen=fly-tft-v1

• 同時に以下の変更も必要です。

klipper_screen=1

HDMIディスプレイ設定方法

• screen=の後をhdmiに変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下は変更後の参考例です。

screen=hdmi

• 同時に以下の変更も必要です。

klipper_screen=1

設定に関する注意事項

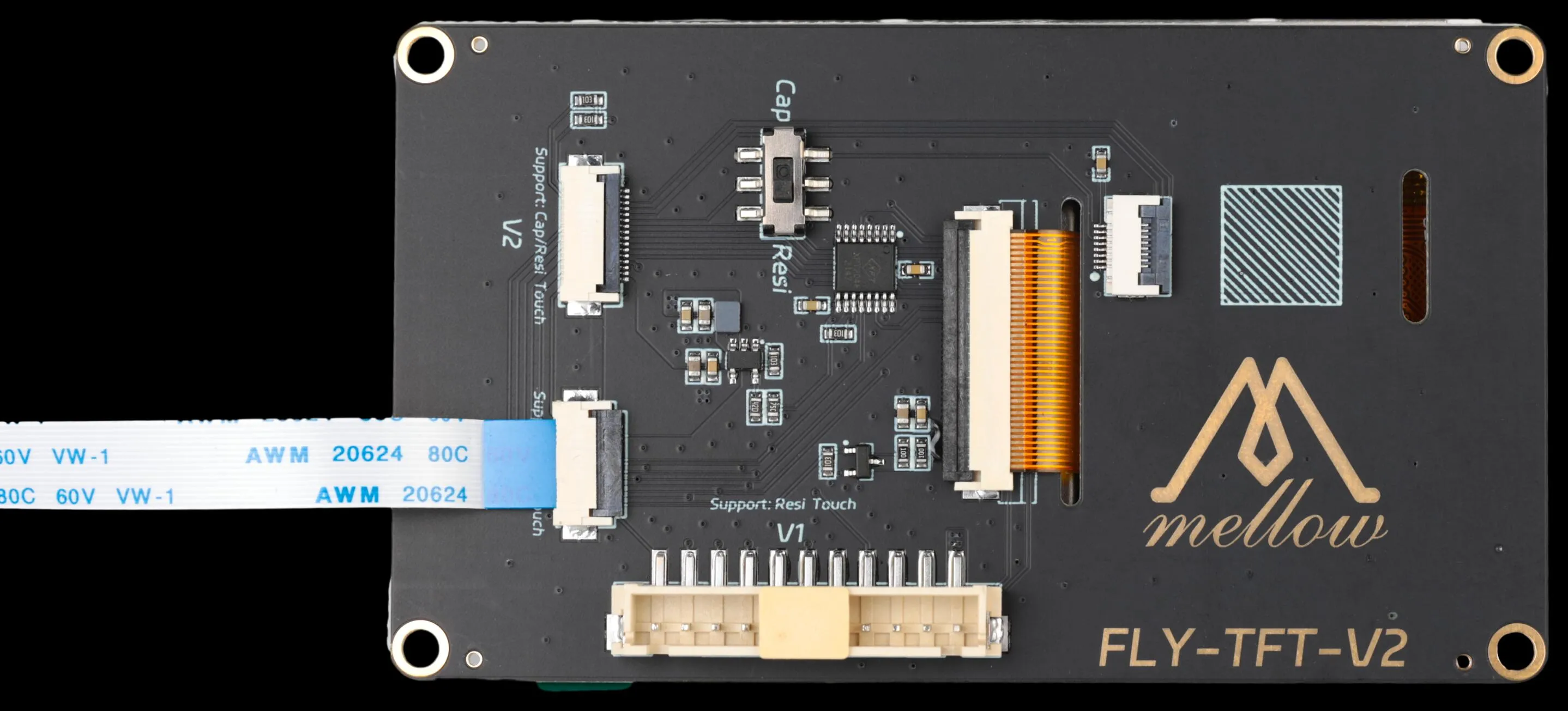

• ディスプレイ裏面のDIPスイッチが正しく設定されていることを確認してください：抵抗膜式タッチスクリーンはResiに設定します。
• 設定ファイルの形式はkey=valueでなければならず、等号の後にスペースを入れてはいけません。
• 設定ファイルの形式を無断で変更しないでください。変更しても設定は有効になりません。

4. 設定を保存した後、システムを再起動して設定を有効にします。
