スクリーン接続と設定
情報
- FLY-TOOLSは上位機器がネットワークに接続された後に、上位機器の
IP+:9999
にアクセスする必要があります - 例:
192.168.6.110:9999
- TFT接続

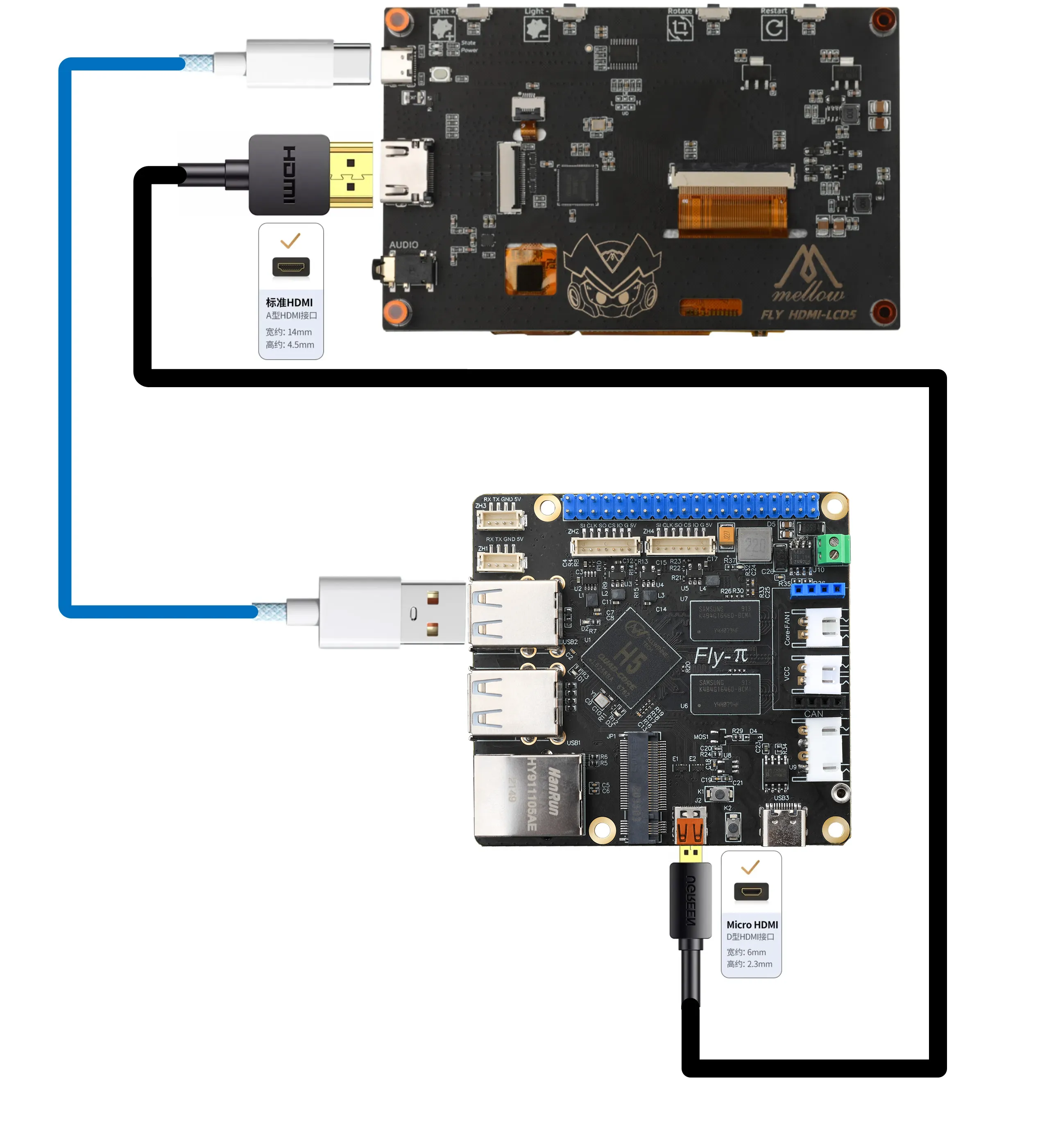

- HDMI接続
- FLY TOOLSで下記の設定を行い、KSを開く必要があります
- FLY-Pi TFTスクリーン接続
- FLY TOOLSで下記の設定を行い、KSを開く必要があります
- FPC変換HDMIモジュールを使用します
- データ転送機能付きType-Cをモジュールに接続する必要があります
TFTスクリーン設定
- TFTスクリーン
- FLY TOOLSでKSを開く必要があります
- TFTタッチスクリーン設定
- TFTレジスタスクリーン設定
方法一
- タッチスクリーン設定には下記のコマンドを使用して
fly-tft-v2-c
に設定する必要があります
sudo sed '11s/screen=none/screen=fly-tft-v2-c/' -i /boot/FlyOS-Env.txt
- スクリーンの裏面のダイアルが
Cap
に設定されていることを確認してください - 下記のコマンドを使用して設定が正常に行われたかどうか確認できます
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
- タッチスクリーンをレジスタスクリーンに変更するには下記のコマンドを使用します
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-c/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt
方法一
- レジスタスクリーン設定には下記のコマンドを使用して
fly-tft-v2-r
に設定する必要があります
sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt
- スクリーンの裏面のダイアルが
Resi
に設定されていることを確認してください - 下記のコマンドを使用して設定が正常に行われたかどうか確認できます
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
- レジスタスクリーンをタッチスクリーンに変更するには下記のコマンドを使用します
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v2-c/}' /boot/FlyOS-Env.txt
