スクリーンの配線と設定

スクリーンの配線

TFT抵抗膜式スクリーンの配線

ヒント
  • TFTスクリーンのパッケージには、2本のFPCケーブルが付属しています。1本は「14Pの(細い)」、もう1本は「16Pの(広い)」です。
  • 抵抗膜式スクリーンは必ず「14Pの(細い)」を使用してください!!!

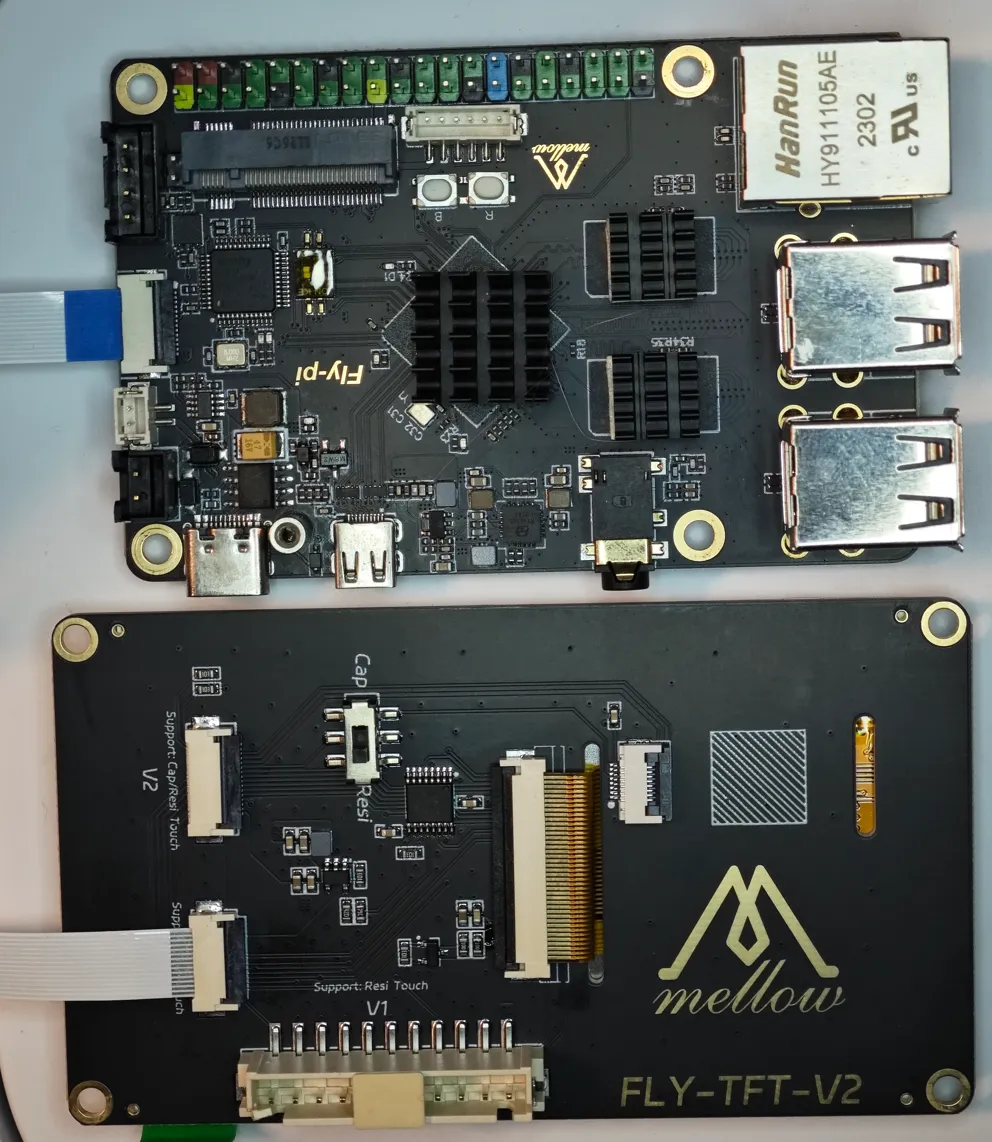

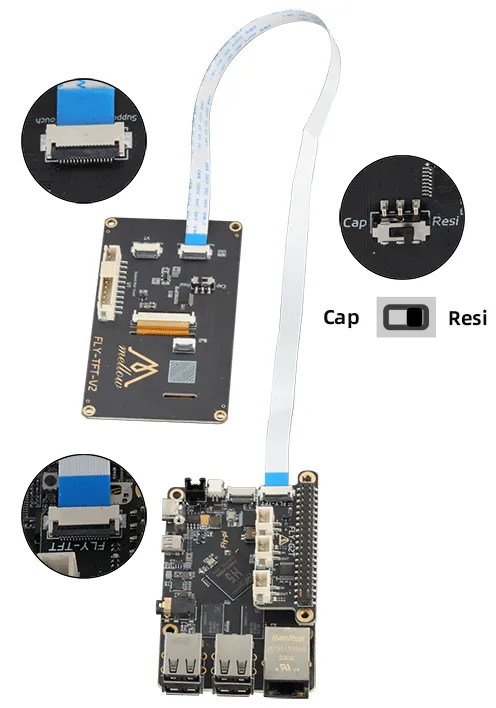

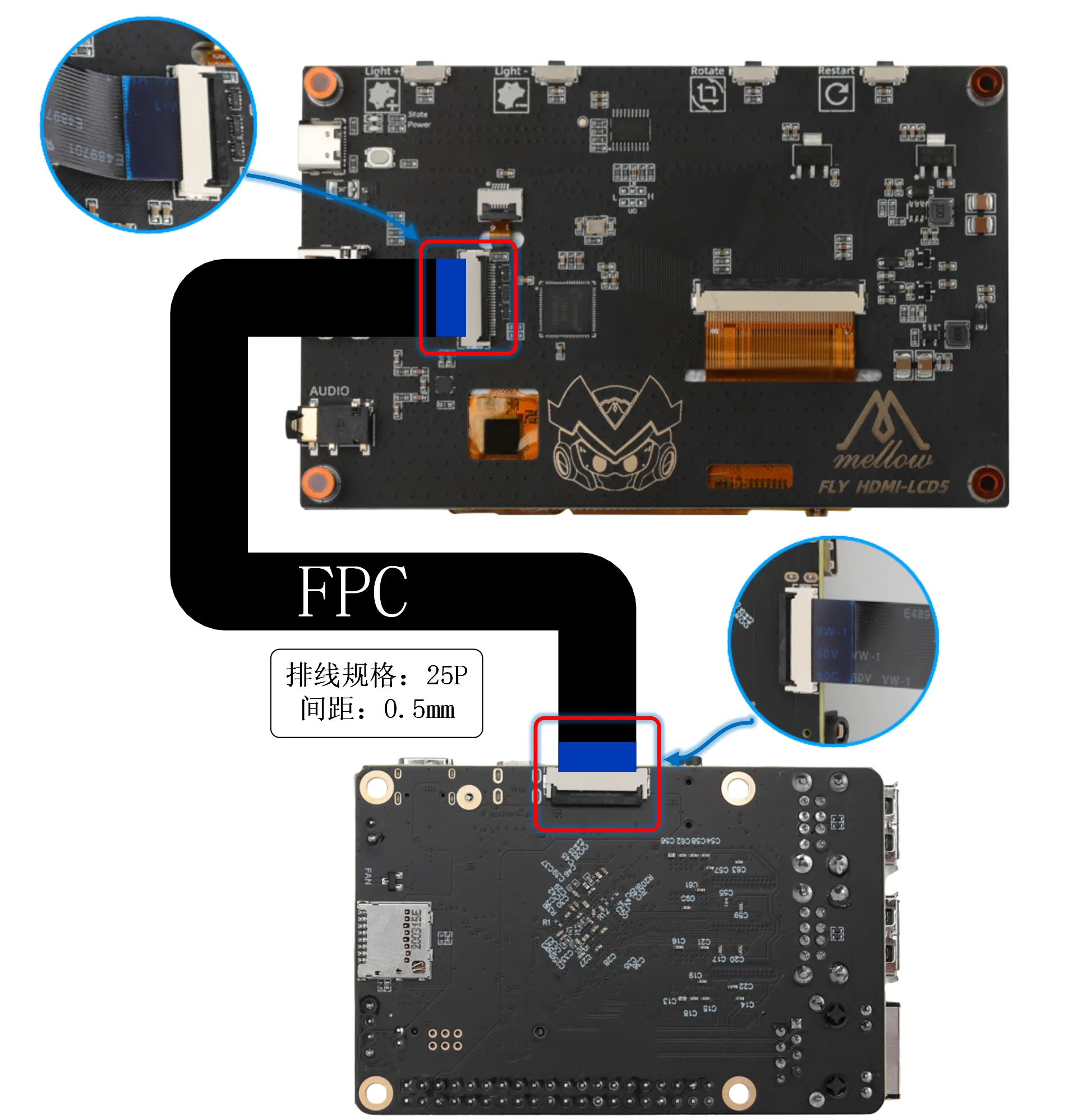

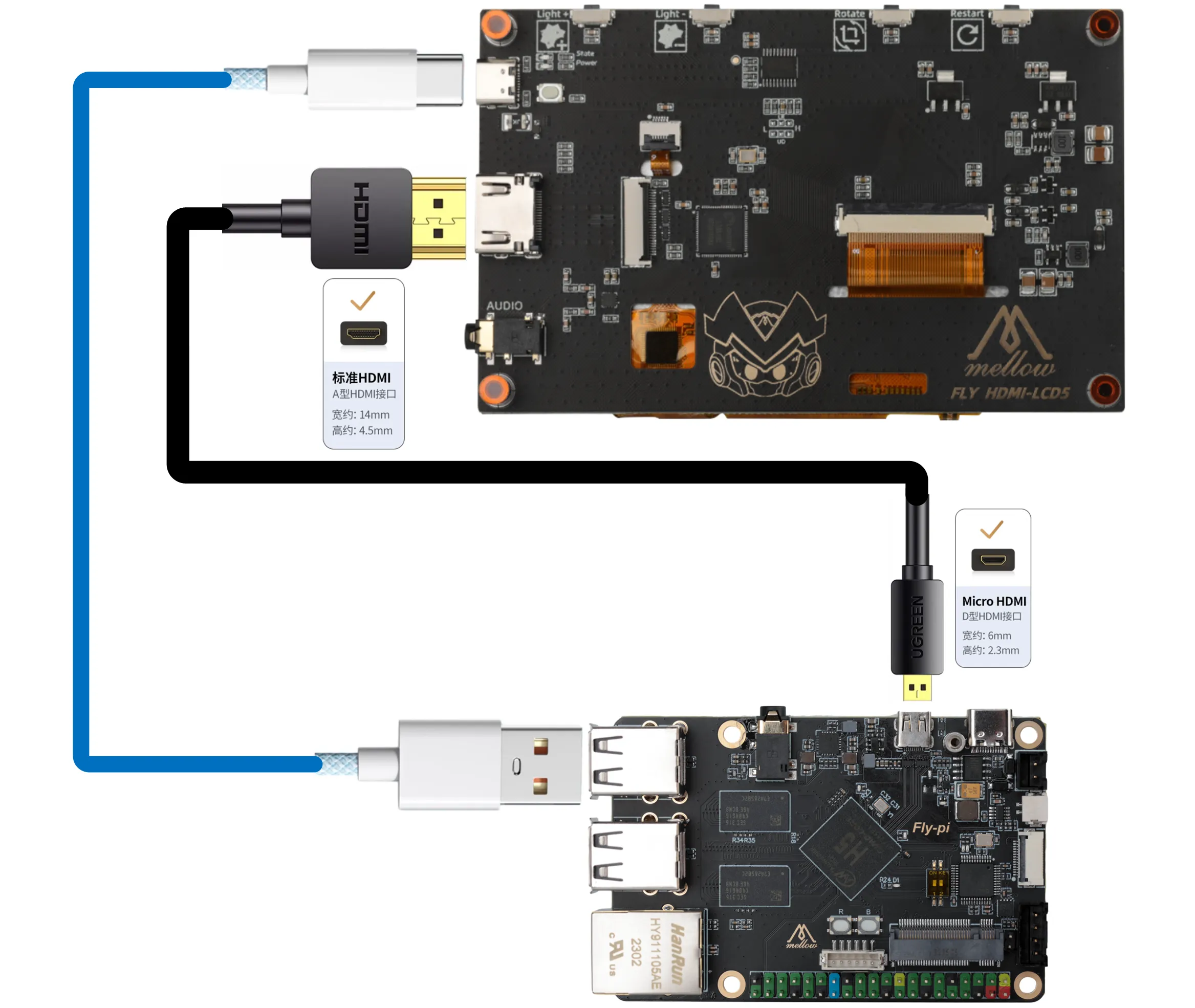

  1. FLY-Pi V2 TFT抵抗膜式スクリーンの配線

スクリーンの設定

FLYOS-Armbianシステム-TFTスクリーン設定

情報
  • 上位機器でWiFiに接続し、上位機器のIPアドレスを取得後、ブラウザでIP+:9999にアクセスすることで、FLY TOOLSにアクセスできます。スクリーンに関する設定を行えます。
  • 例えば、あなたの上位機器のIPアドレスが192.168.6.110の場合、ブラウザで192.168.6.110:9999にアクセスします。
  1. FLY TOOLSを開き、以下の図のように手順を進め、Klipper Screen有効化し、スクリーンモデルを選択し、右下のピンク色のボタン保存設定をクリックした後、上位機器を再起動すると有効になります!
手記
  • 抵抗膜式スクリーンを選択する場合: fly-tft-v1を選択してください。スクリーン背面のダイアルをResiに設定してください。

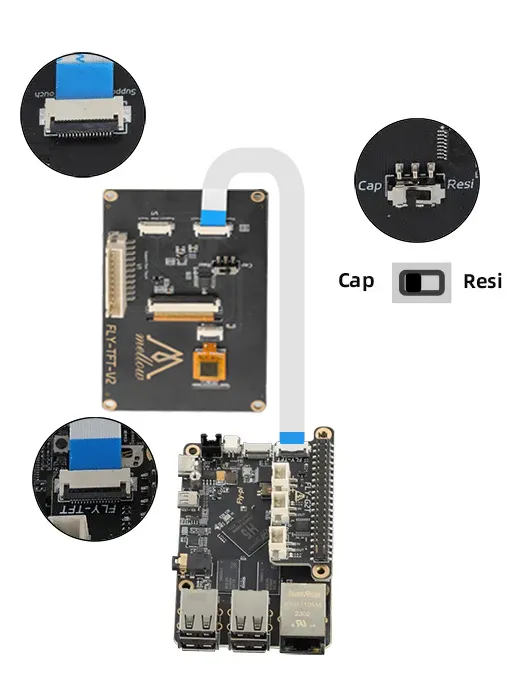

  • 電極式スクリーンを選択する場合: fly-tft-v2-cを選択してください。スクリーン背面のダイアルをCapに設定してください。

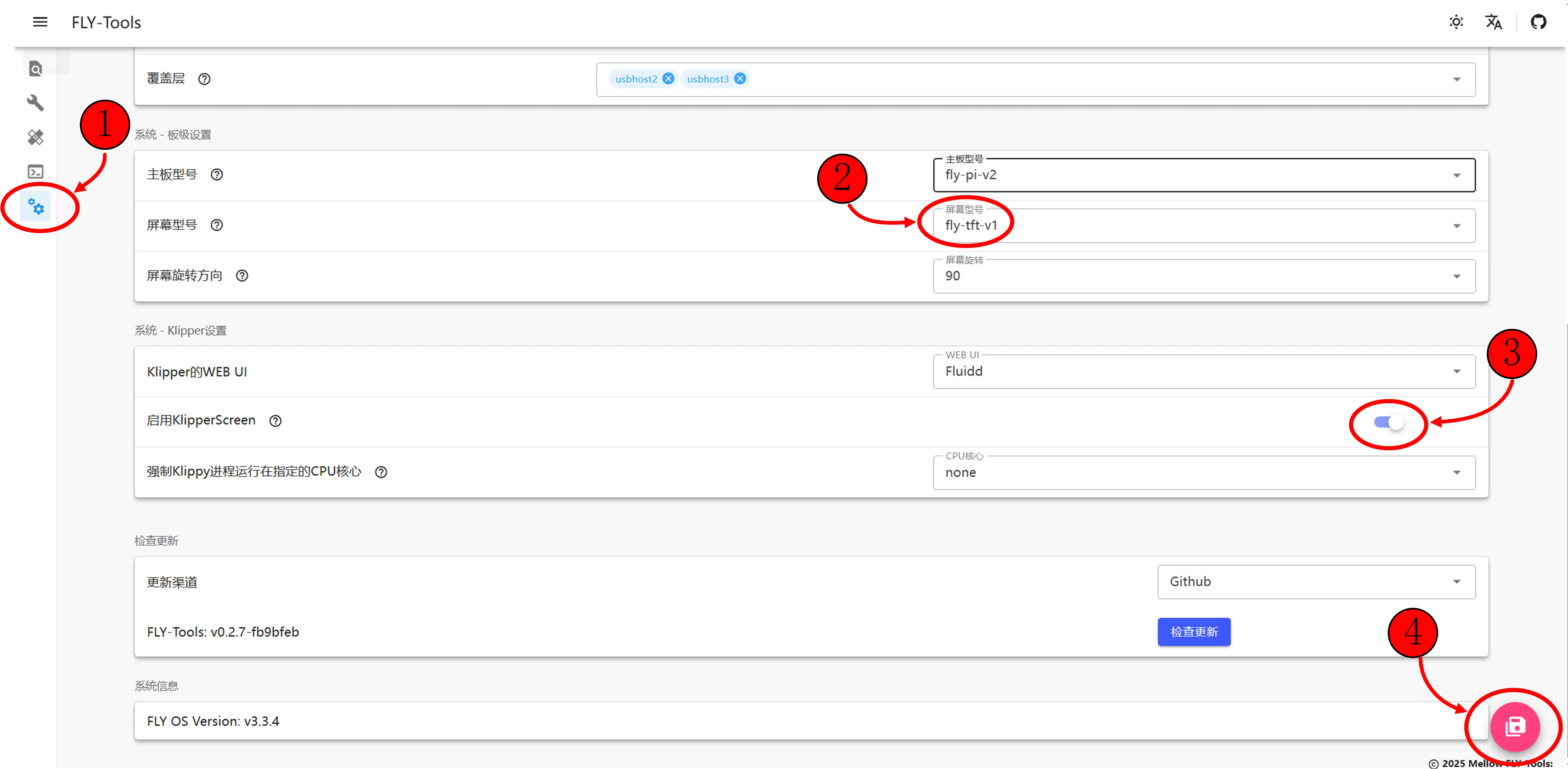

  • 抵抗膜式スクリーン:

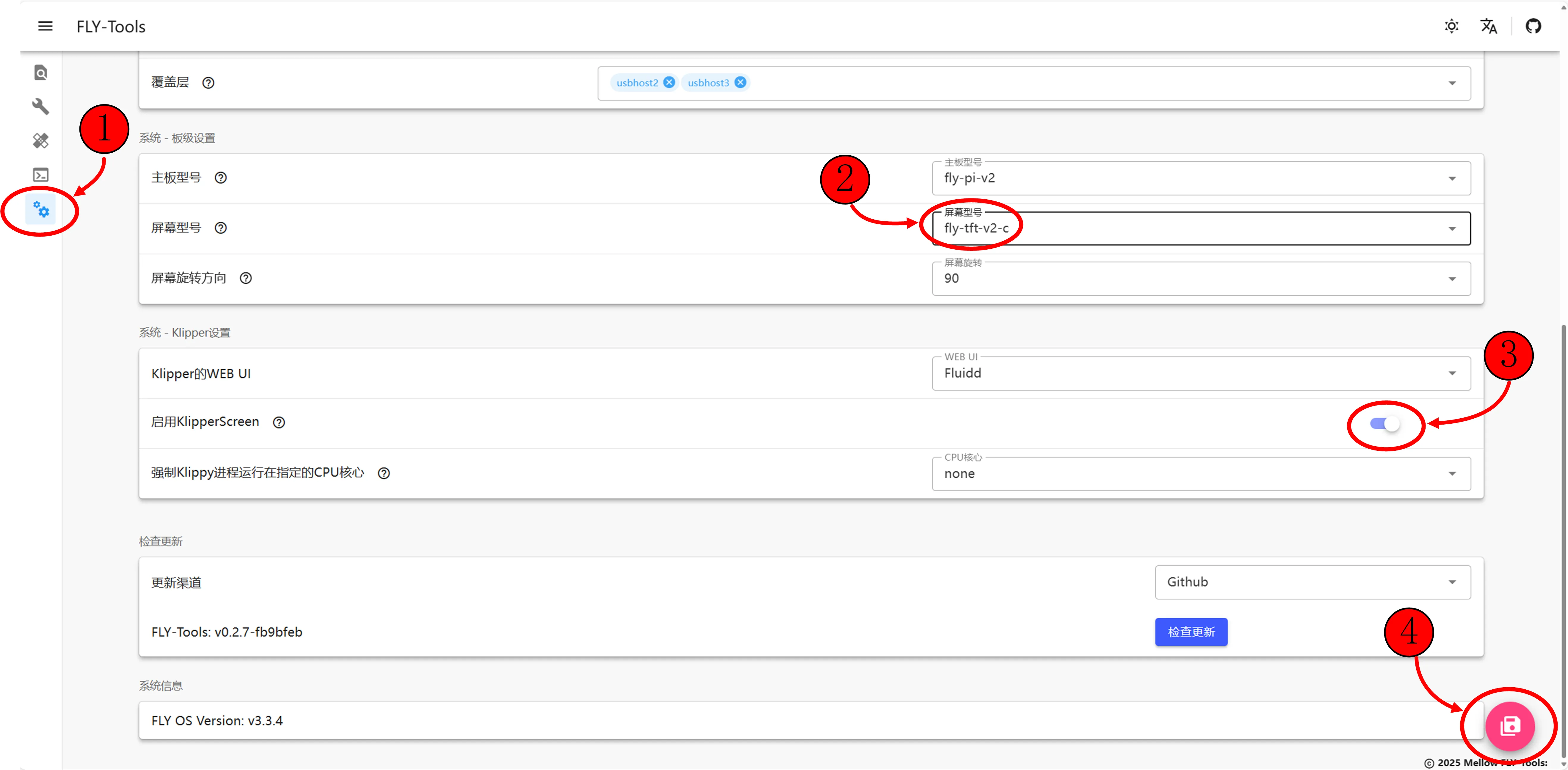

  • 電極式スクリーン:
  1. 設定を保存後、上位機器を再起動すると有効になります!

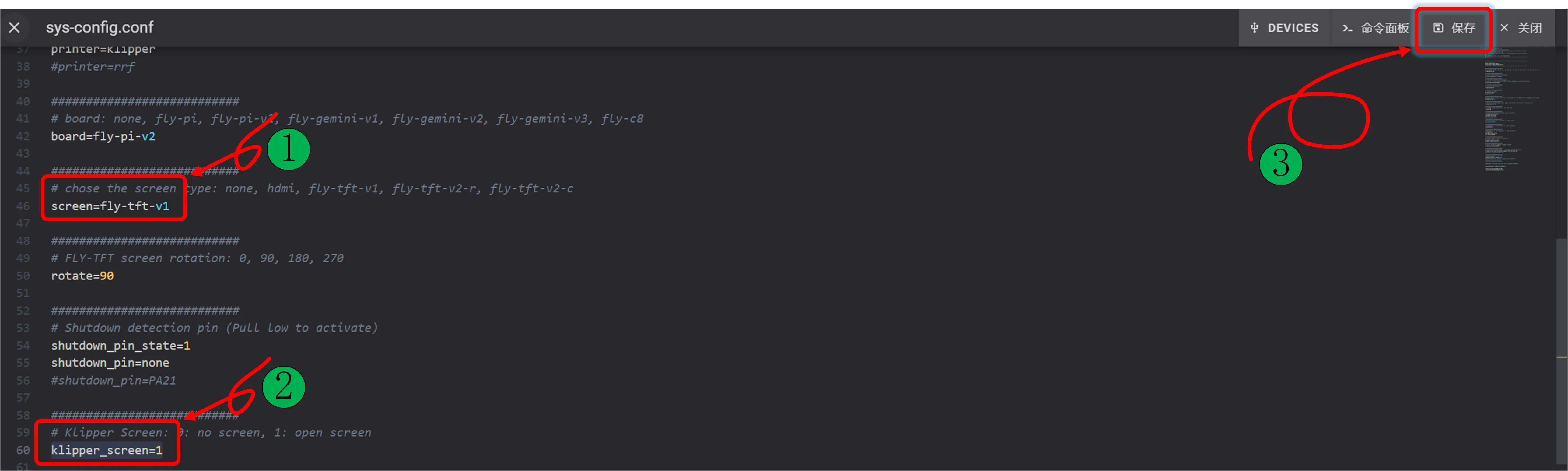

  1. SSHでコマンドラインからも直接設定できます(この方法は推奨されません!)

    • 抵抗膜式スクリーンの設定には以下のコマンドを使用します。fly-tft-v1に設定し、スクリーン背面のダイアルをResiに設定してください。
    sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt
    • 電極式スクリーンの設定には以下のコマンドを使用します。fly-tft-v2-rに設定し、スクリーン背面のダイアルをCapに設定してください。
    sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt
    • 設定が正常に変更されたか確認するには以下のコマンドを使用します。
    sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'
    • 抵抗膜式スクリーンを電極式スクリーンに変更するには以下のコマンドを使用します。
    sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt
    • 電極式スクリーンを抵抗膜式スクリーンに変更するには以下のコマンドを使用します。
    sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
