ボード内蔵5Vファンインターフェース

ボード内蔵5Vファン配線

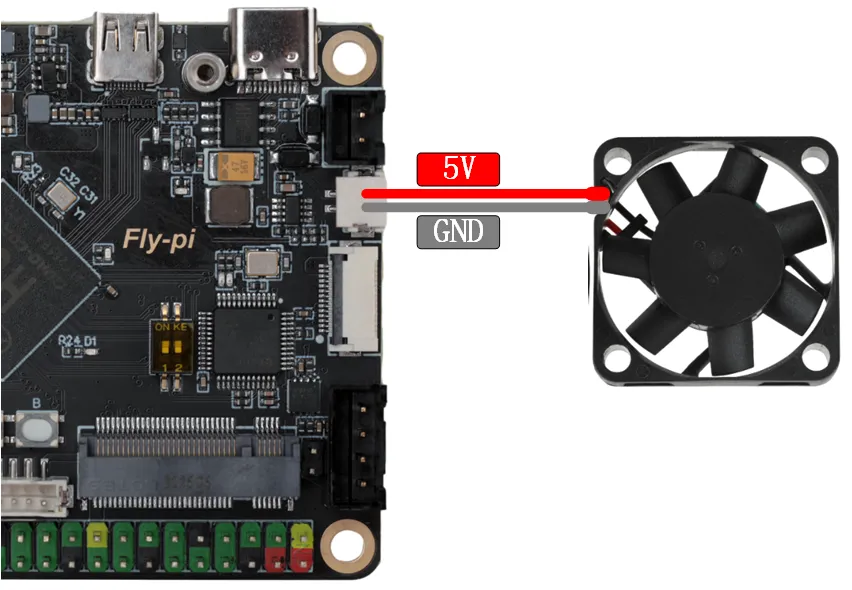

  • Pi-V2には5Vの制御可能なインターフェースが搭載されており、メインコントローラーの冷却に使用されます。配線方法は下図の通りです。

設定を追加する前にSSHで実行するコマンド

wget https://cdn.mellow.klipper.cn/mirrors/fly/linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb && sudo dpkg -i linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb
sudo reboot

参考設定

[mcu host]                      # FlyOSはすでにあなたのためにlinux MCUを生成しています。設定することで使用できます。
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY-Pi] # 上位機器温度
sensor_type: temperature_host


[temperature_fan core_fan] # 上位機器冷却ファン
pin: host:gpiochip1/gpio103 # 上位機器ファンピン
max_power: 1.0
sensor_type: temperature_host # 上位機器メインコントローラー温度を設定
control:watermark # 制御方法
target_temp: 48 # 上位機器冷却ファンの起動温度
min_temp: 0 # 最低温度、これより低い場合エラーが出ます
max_temp: 90 # 最高温度、これより高い場合エラーが出ます
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8 # 最大回転数、フルパワー時の80%
min_speed: 0.3 # 最小回転数、フルパワー時の30%
