メインボード配線

インターフェイス図​

インターフェイス説明​

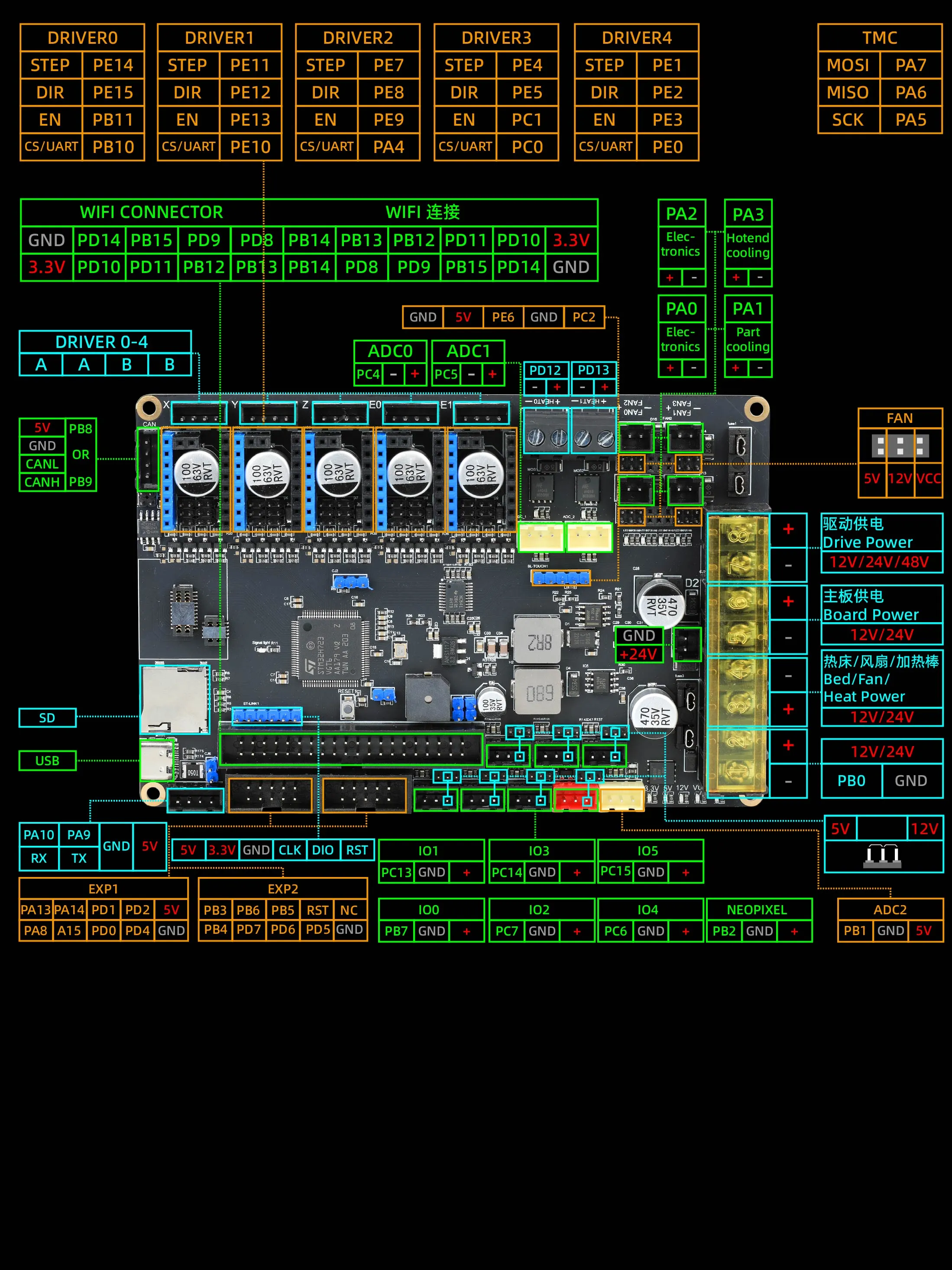

Pin説明​

電源配線​

  • フューズの取り付け

ドライバの取り付け​

メインボードドライバジャンパー​

  • STEP/DIRモード。 このモードでは、ジャンパーキャップを使用して细分を設定し、ポテンショメータを調整して電流を調整します。最も一般的には、A4988、8825ドライバは製造元が提供する细分設定表を参照し、ジャンパーキャップを使用して细分を設定する必要があります。

  • UARTモード。 このモードで最も一般的に使用されるドライバには、TMC2208、TMC2209、TMC2226などがあります。これらのドライバチップは、主制御装置とのUART非同期シリアル通信を行い、設定ファイルを変更することでドライバの细分、動作電流、静音モードなどを設定できます。

  • SPIモード。 このモードで最も一般的に使用されるドライバには、TMC5160、TMC2130、TMC2240などがあり、設定ファイルを変更することでドライバの细分、動作電流、静音モードなどを設定できます。

ドライバの取り付け​

  • ドライバを取り付ける前に適切なチェックを行い、ドライバやメインボードに損傷を与えないようにしてください。

  • FLYドライバ： 無限位ゼロ機能を使用しない場合、ダイアルスイッチを位置1にセットします。逆に、無限位ゼロ機能を使用する場合は、ダイアルスイッチをONの位置にセットします。

    危ない
    • 注意！！！ ドライバモジュールを取り付ける際には、必ず挿入方向が正しいことを確認してください。つまり、ENピンが左上の位置にあること。それ以外の場合、ドライバやメインボードを破損する可能性があります！！！ 散熱フィンをドライバに貼り付けることを忘れないでください！！！

ステッピングモーター配線​

情報
  • どのメーカーのものでも、最終的には2相ステッピングモーターは4本の線になります。何色であれ、黒、白、緑、黄色など、対応するのは4本の線です。したがって、線をグループ分けし、A、Bの2つのグループに分ける必要があります。
  • 2相4線ステッピングモーターの場合、AグループとBグループのどちらがどのグループであるかを知る必要はありません。主要なのは1つのグループを特定することであり、設定内でモーターの向きを変更することで対応できます

  • 3Dプリンターで最も一般的に使用されるのは2相4線ステッピングモーターで、その原理は下図の通りです。ステッピングモーターの線順を判別する方法は2つあります。

    • 任意の2本の相線を接続し、モーター軸を手で回転させます。もし明確な抵抗を感じたら、2本の相線は1組となります。それ以外の場合は、別の相線をテストする必要があります。
    • マルチメーターを通電モードに設定し、ステッピングモーターの任意の2本の相線をテストします。もし通電すれば、1組となります。それ以外の場合は、別の相線をテストする必要があります。

ヒーターバー配線​

ヒートベッド配線​

  • 交流ヒートベッド： 固定リレーを接続する際には、入力と出力を間違えないように注意してください。

  • 直流ヒートベッド： ボード搭載のMOSを使用して直流ヒートベッドを接続する際には、電力を使用する際に注意が必要です。直流ヒートベッドの最大電流は10Aを超えてはなりません。10Aを超える場合は、外部のMOSモジュールを使用してヒートベッドを使用することをお勧めします。それ以外の場合は、メインボードに不可逆的な損傷を与える可能性があります。

温度センサー配線​

温度センサータイプの紹介​

  • 温度センサーの配線方法は下図の通りです。温度センサーの種類については、購入した店舗にお問い合わせください。

  • FLYで購入した場合（下図参照）、sensor_typeをATC Semitec 104GT-2に設定してください。

  • 通常のNTC 100K（下図参照）の場合、sensor_typeをGeneric 3950に設定してください。

メインボード温度センサー配線​

ファン配線​

  • ファン配線

    ヒント

    ファン電圧の選択。対応する電圧のピンヘッダーにジャンパーキャップを短絡させることで選択できます。選択方法は下図の通りです。注：図中の黄色い枠内のジャンパーキャップの接続方法はすべて同じです。 注意！！！ 間違ったファン電圧を選択すると、ファンまたはMOSモジュールが損傷する可能性があります。

    • MOSモジュールの取り付け（正負は問わない）。下図参照
    • ファン配線

限界スイッチ配線​

  • 限界スイッチは常開（NO）と常閉（NC）の2種類があります。一般的に3Dプリンターでは、常閉（NC） を使用することをお勧めします。これにより、限界スイッチの回路に問題があった場合、システムはすぐにエラーを報告し、不要な衝突を防ぎ、プリンターの損傷を避けることができます。

Super8の限界電圧は、ショートセグメント抵抗を変更することで変更できます。3.3V、5V、12Vから選択でき、デフォルトは5Vです。デフォルトの電圧はほとんどの使用シナリオに十分ですが、変更が必要な場合は慎重に使用してください。

レベルセンサー配線​

金属近接スイッチ配線​

  • VORON公式は、オムロンOmron TL-Q5MC（以前の公式推奨はPL08Nで、原理は同じですが、検出距離が異なります）を使用してヒートベッドのレベル調整を行うことを推奨しています。接続方法は下図の通りです。

BL-Touch配線​

  • BL-Touchは5本の線を持っています。3本が第1グループで、センサーの供給とプローブの収納・放出を担当し、第2グループがアース線と信号線で、限界信号を出力します。BL-Touchを接続する際には、線の順番をしっかりと確認してください。誤った接続はセンサーとメインボードを永久的に損傷させる可能性があります！！！ 接続方法は下図の通りです。

Klicky配線​

  • Klickyは第3者のレベルセンサーで、非常に低いコストで自宅で簡単に作成でき、安定した性能と高いコストパフォーマンスを提供します。おすすめです。接続方法は下図の通りです。

  • プロジェクトURL：jlas1/Klicky-Probe

Voron Tap配線​

  • TapはノズルベースのZプローブで、V2およびTridentプリンターデザインに適しています。全体のヘッドが動き、光スイッチをオンにして精度を向上させることができます。これは一般的な限界スイッチよりも精度が高く、市販のほぼすべてのプリントプラットフォームで使用できます。

    手記

    Voron Tapは24Vへの接続はお勧めしません。一部のバージョンでは24Vを使用すると、Tapセンサーが故障する可能性があります。これはFly製品の問題ではなく、Voron Tapの設計欠陥ですのでご了承ください！！！

    危ない

    注意：5VとGNDは逆接してはいけません。それによってTapセンサーまたはメインボードが損傷する可能性があります！！！

FLY-Mini12864 LCD配線​

  • 下図はFLYのMini12864の配線方法です。他のメーカーの画面については、各メーカーにお問い合わせください。Mini12864画面を逆接したり、誤接すると、上位機器がMCUに接続できなくなる可能性があります。Mini12864画面を使用する前に、MCUに正常に接続されていた場合でも、Mini12864の配線を抜き出してみてください！！

上位機器への接続​

  • メインボードはTypeCインターフェイスを使用して上位機器のUSBポートに接続できます。また、シリアルポートを通じて上位機器に接続することもできます。ここでは前者についてのみ説明します。
