スクリーン配線と設定

スクリーン配線

TFTスクリーン配線

• TFTスクリーン配線と設定

  ヒント

  • 抵抗式タッチスクリーンの場合はスイッチをResiに合わせてください
  • 静電容量式タッチスクリーンの場合はスイッチをCapに合わせてください


HDMI配線

配線方法1

配線方法2

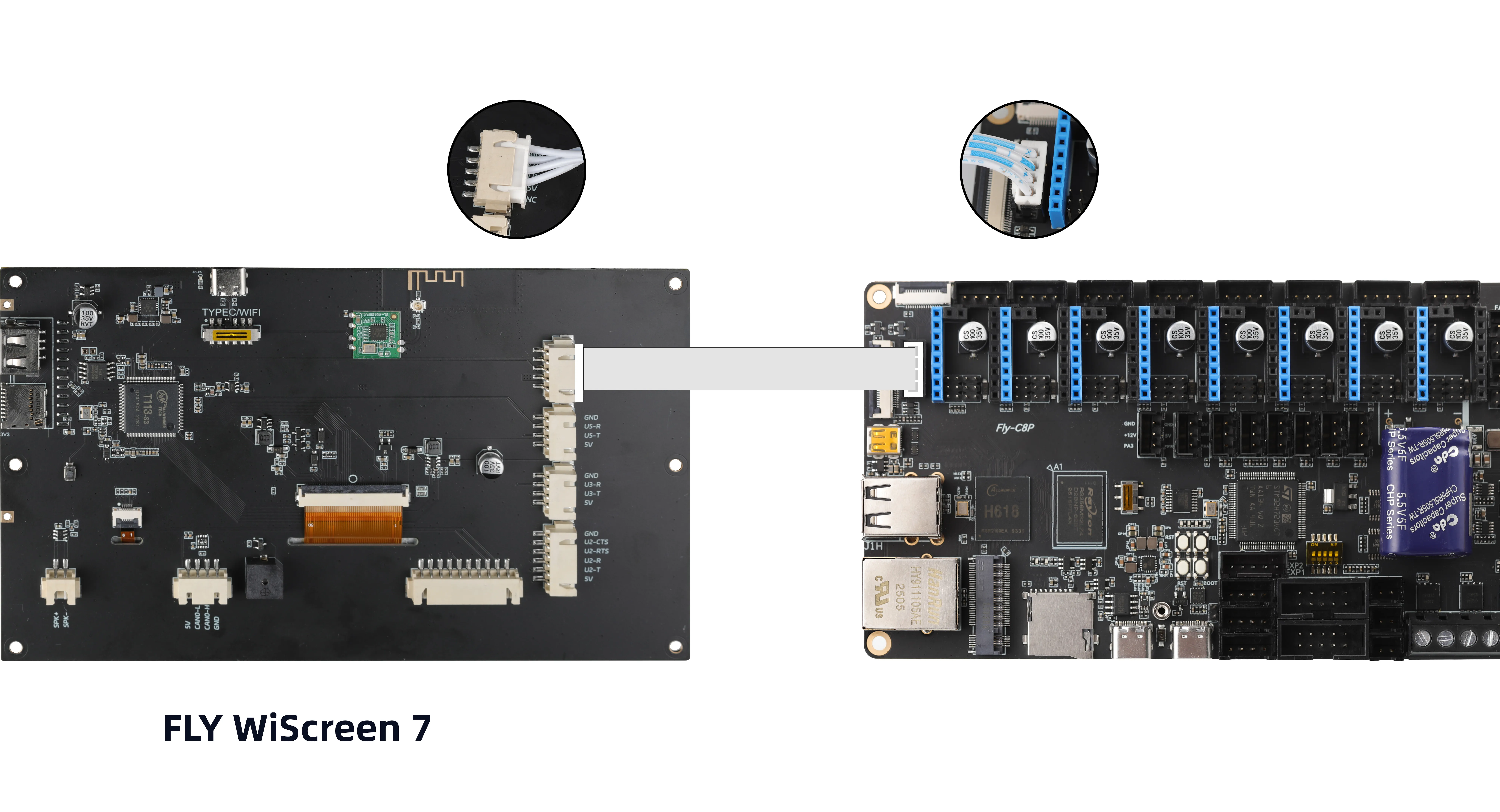

UARTスクリーン配線方法

• スクリーン配線

重要な注意事項

注意

• 設定の変更はできるだけmainsailまたはfluiddのウェブページを使用してください
• ウェブページの翻訳機能は使用しないでください。保存後にシステムが起動しなくなる可能性があります
• 設定ファイル内には日本語や特殊文字は使用しないことをお勧めします
• 設定ファイルの変更は再起動後に反映されます

危ない

• 設定ファイル内の######### PLEASE DO NOT EDIT THE FOLLOWING #########以下の内容は変更しないでください

設定ファイルの変更方法

書き込み完了後の設定ファイル変更

• 初回起動時にのみ有効な設定項目は、書き込み完了後、専用のテキストエディタでリムーバブルディスクFlyOS-Conf内の設定ファイルconfig.txtを開いて変更する必要があります。

システム起動中の設定変更

• 通常の設定項目は、システムのウェブ設定画面で変更後、再起動することで反映されます

  • ブラウザでデバイスのIPアドレスを開きます。例：192.168.1.2/
  • fluiddでは下図左のように非表示のファイルとフォルダをフィルタリングのチェックを外してください
  • mainsailでは下図右のように隠しファイルを表示にチェックを入れてください
  • このとき.flyos-configフォルダが見えるようになります。このフォルダ内にsys-config.confファイルがあります
  • sys-config.confファイルはリムーバブルディスクFlyOS-Conf内の設定ファイルconfig.txtへのシンボリックリンクです

  • sys-config.confファイルを開き、変更したい設定項目を編集してから保存 -> 閉じる し、その後再起動してください

  • 注意：sys-config.confファイル内の設定項目の形式はkey=valueです。key: valueとはしないでください
  • 変更保存後、システムを再起動することで反映されます

スクリーン設定

TFT抵抗式スクリーン設定方法

• screen=の後ろをfly-tft-v2-rに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の例は以下の通りです

screen=fly-tft-v2-r

• および

klipper_screen=1

TFT静電容量式スクリーン設定方法

• screen=の後ろをfly-tft-v2-cに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の例は以下の通りです

screen=fly-tft-v2-c

• および

klipper_screen=1

HDMIスクリーン設定方法

• screen=の後ろをhdmiに変更してください
• klipper_screen=0をklipper_screen=1に変更してください
• 変更後の例は以下の通りです

screen=hdmi

• および

klipper_screen=1

UARTスクリーン設定方法

• moon2uartの後の0を1に変更してください
• klipper_screen=1をklipper_screen=0に変更してください
• 変更後の例は以下の通りです

moon2uart=1
