上位機SSHへの接続

危ない

• このドキュメントはFLY上位機にのみ適用されます
• ファームウェアのビルドと焼込みが必要な場合は、シリアル接続のチュートリアルではなくネットワーク接続のチュートリアルをご覧ください

• デバイスにシリアルまたはWIFIで接続できます
• 事前にMobaXterm_Personalまたは他のSSHターミナルツールを準備してください
• SDカードまたはM2WEが使用されており、対応する上位機のシステムが焼込まれていることを確認してください
• 上位機が正常に起動しない場合は、ドライバ、リミット、ファンなどの外付けデバイスを取り外してください！！
• 最後にネットワーク経由でSSHに接続してファームウェアのビルドを行ってください！！
• ファームウェアのビルドが必要な場合は、WIFIまたはLANケーブルで上位機に接続するチュートリアルをご覧ください

システムカードのインストール

• 対応するシステムが焼込まれていることを確認してください。そうでなければ起動できません

M2WEをC5にインストールする図面

TFカードをC5にインストールする図面

電源供給

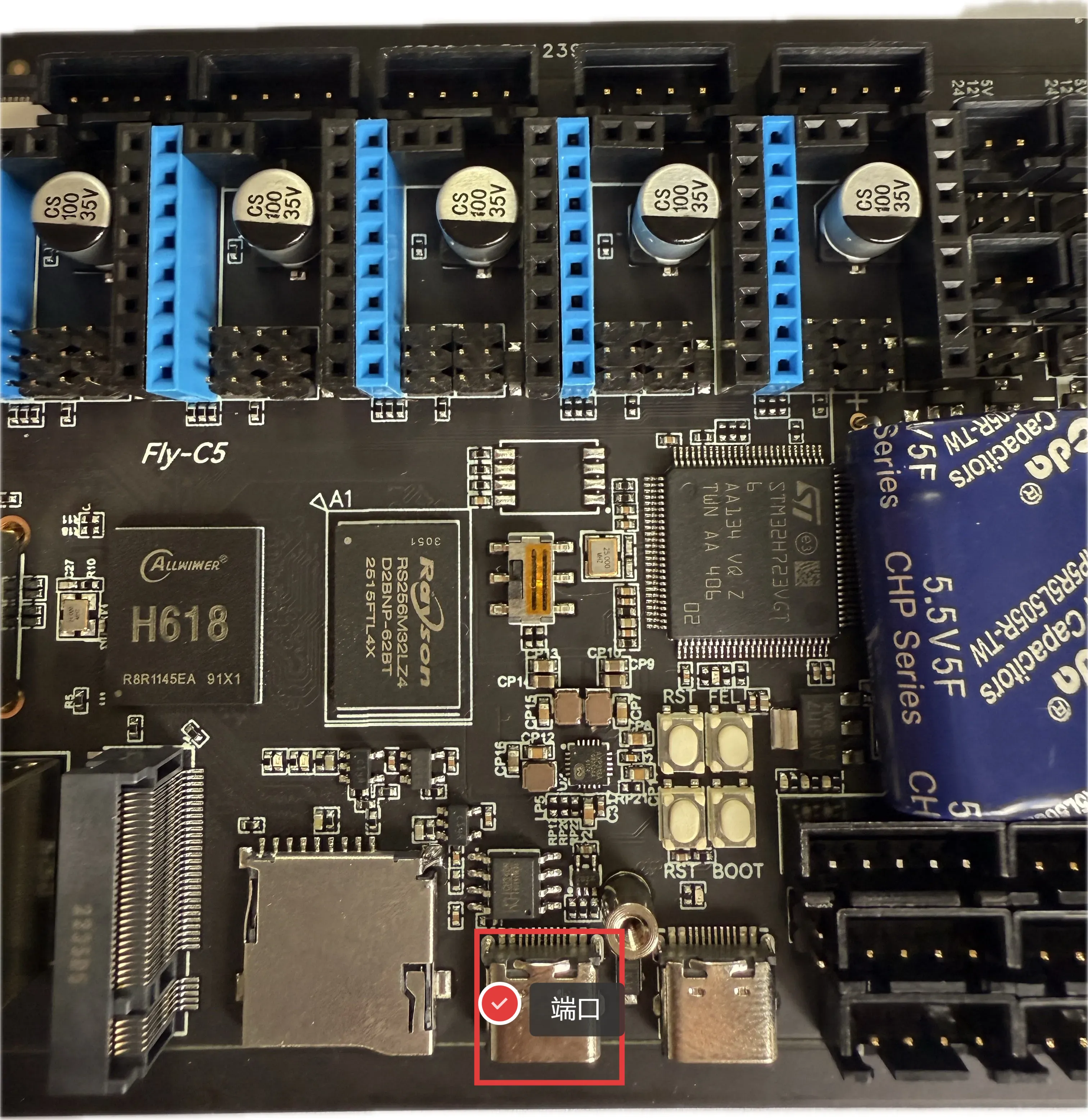

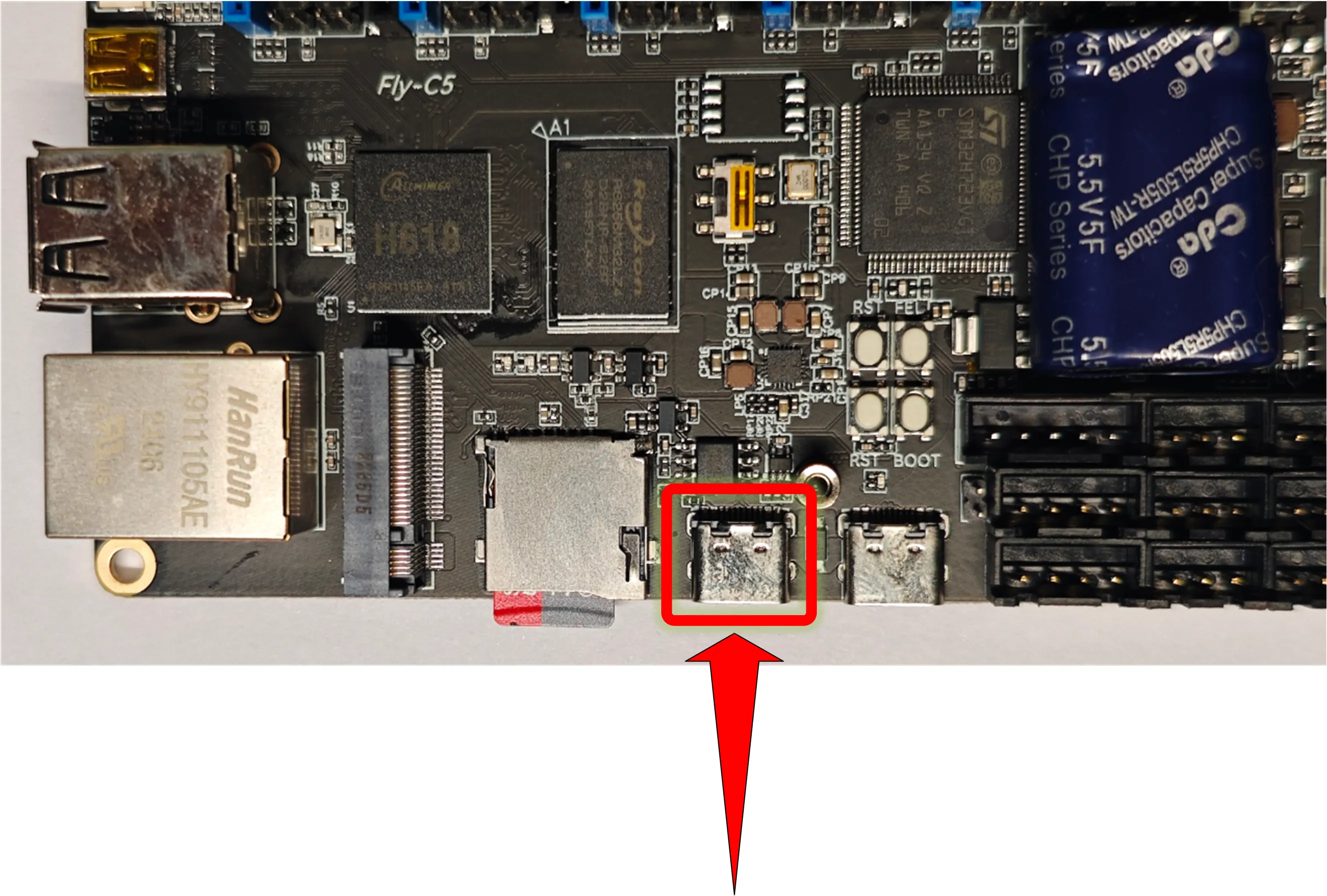

• USB Type-cのケーブルを使用してFLYの上位機とコンピュータを接続してください
• USB Type-Cがデータ転送機能を持っていることを確認してください！
• システムが起動すると、LEDが素早く点滅します！！
• 点滅している場合、システムが起動したことを示しています


シリアル接続

シリアル接続を使用してホストコンピュータのSSHに接続する

• マザーボードがコンピュータに正常に接続されている場合、デバイスマネージャーを開くとCH340のポートが表示されます

• MobaXtermを開き、次の設定を行います。ポートには先ほどデバイスマネージャーで確認したポートを選択してください

• すべてが正常であれば起動画面が表示されます

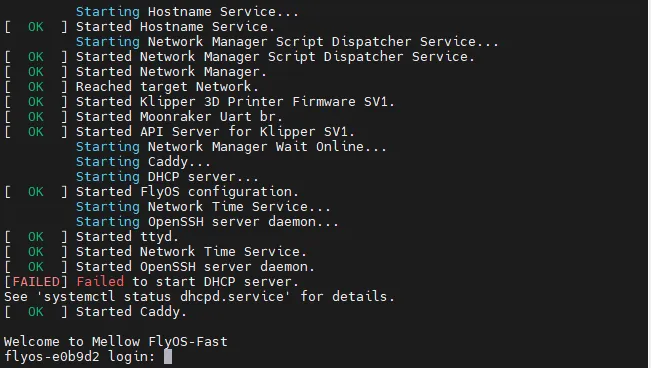

• しばらく待つと、この画面が表示されれば起動しています

数分経っても、下図のように画面に何も表示されない場合は、いくつかのEnterキーを押してください

Enterキーを押すと、以下の図のような内容が表示されます

• IPアドレスを確認する必要がある場合は、SSHで ip a | grep inet を入力し、Enterキーを押します。戻り値の中でルーターと同じセグメントのIPアドレスを見つけてアクセスしてください
• システム設定でWIFIを設定していない場合、IPアドレスは表示されません

ネットワーク接続

ネットワークIPを使用してホストコンピュータのSSHに接続する

• 上位機が接続しているルーターのバックエンドにログインしてください。上位機のIPアドレスが分からない場合に必須です
• 上位機のユーザー名とパスワードを明確にしておく必要があります。FLYシステムのデフォルトユーザー名はfly、デフォルトパスワードはmellowです
• マザーボードが起動しており、ネットワークに接続されている場合、次の方法でSSHに接続できます

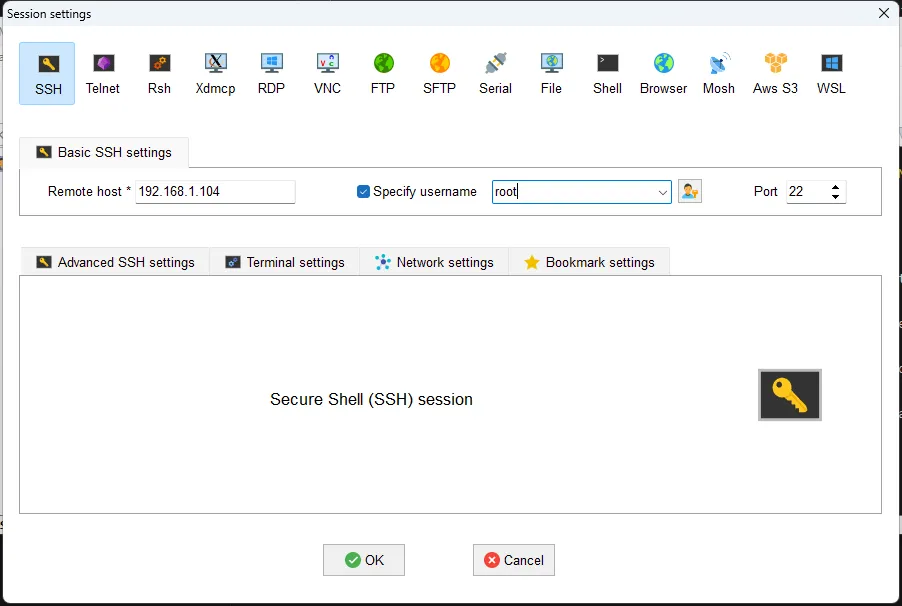

• MobaXtermを開き、次の設定を行います。IPアドレスには前に確認したものを入力してください。ルーターのバックエンドから確認することもできます

注意：ここでは4番目の手順で上位機のユーザー名を入力してください

• 最初の接続時にこのウィンドウが表示されるため、Acceptをクリックしてください

• パスワードの入力を求められ、上位機のパスワードを入力してEnterキーを押してください

注意：ここではパスワードが表示されません。入力後、直接Enterキーを押してください

• FLY-Armbianシステムの場合、ユーザー名はfly、パスワードはmellowです
• FLY-FASTシステムの場合、ユーザー名はroot、パスワードはmellowです

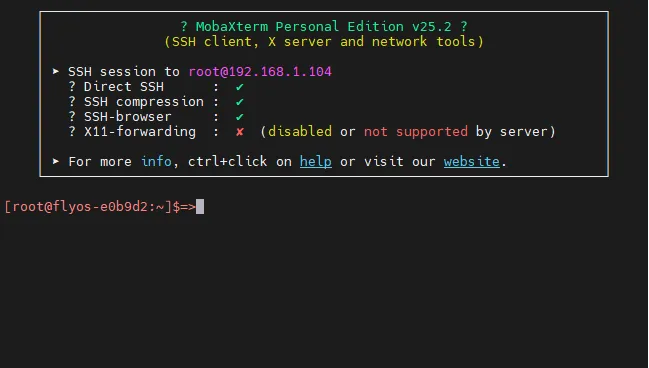

• ログインに成功しました
