スクリーン接線と設定

C5 スクリーン接線

注意

• スクリーンを接続する際は電源をオフにしてから行ってください。スクリーンを損傷させる可能性があります。
• スクリーンのFPCケーブルの方向に注意してください。スクリーンを損傷しないようにしてください。

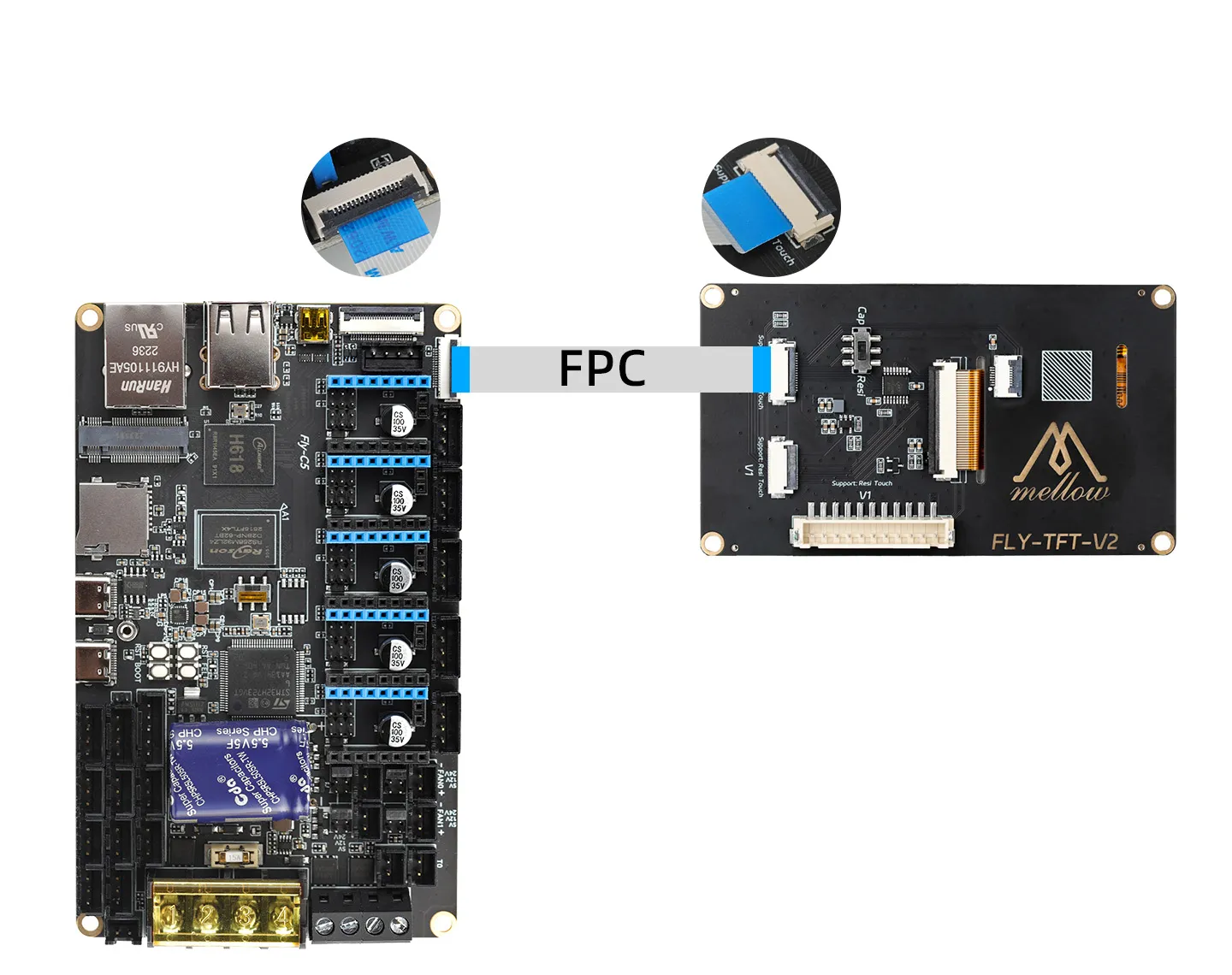

TFTスクリーン接線

TFTスクリーンの接線と設定

ヒント

• 抵抗スクリーンの場合、スイッチをResiに設定してください。
• カパシタスクリーンの場合、スイッチをCapに設定してください。

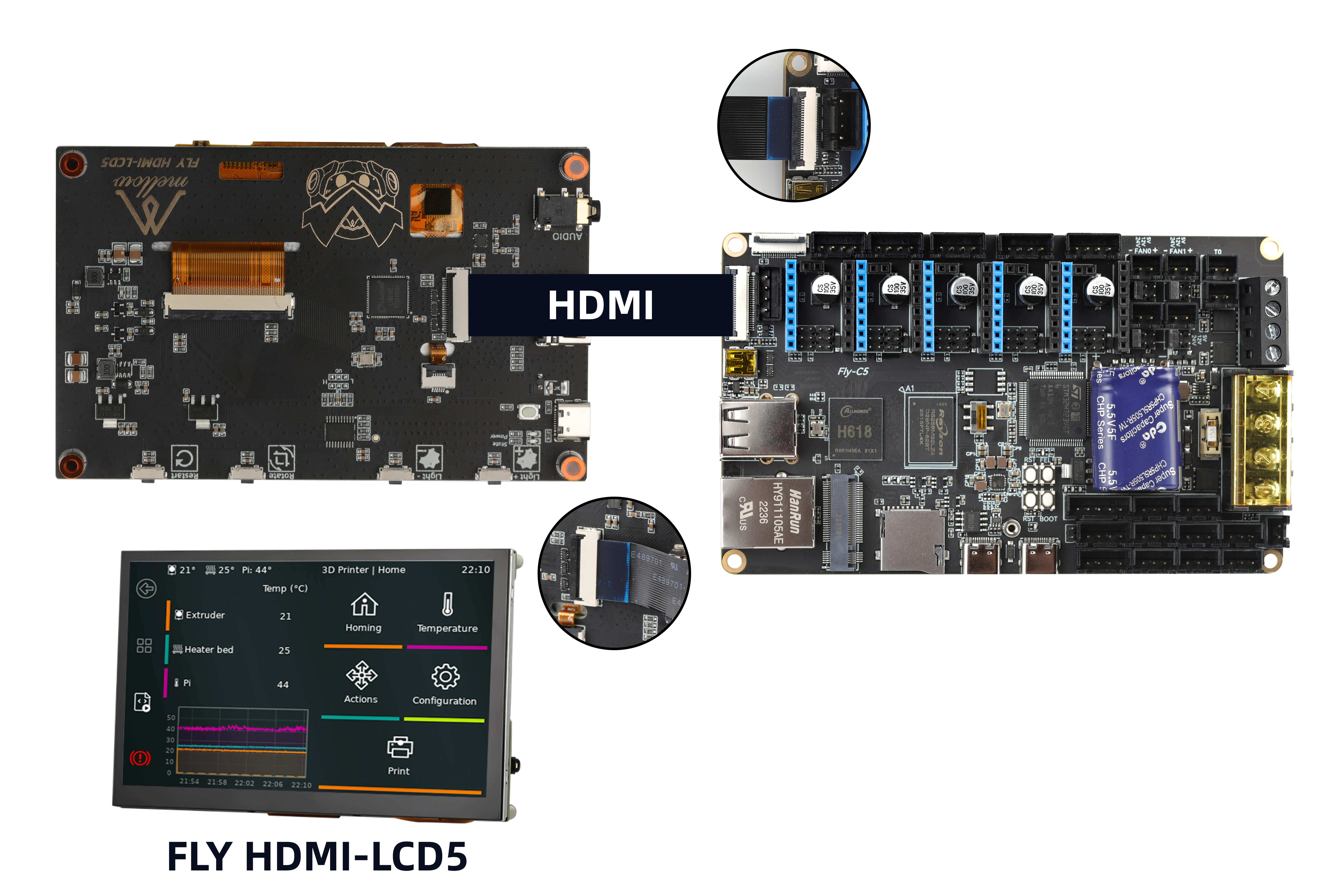

HDMI FPC一括接線

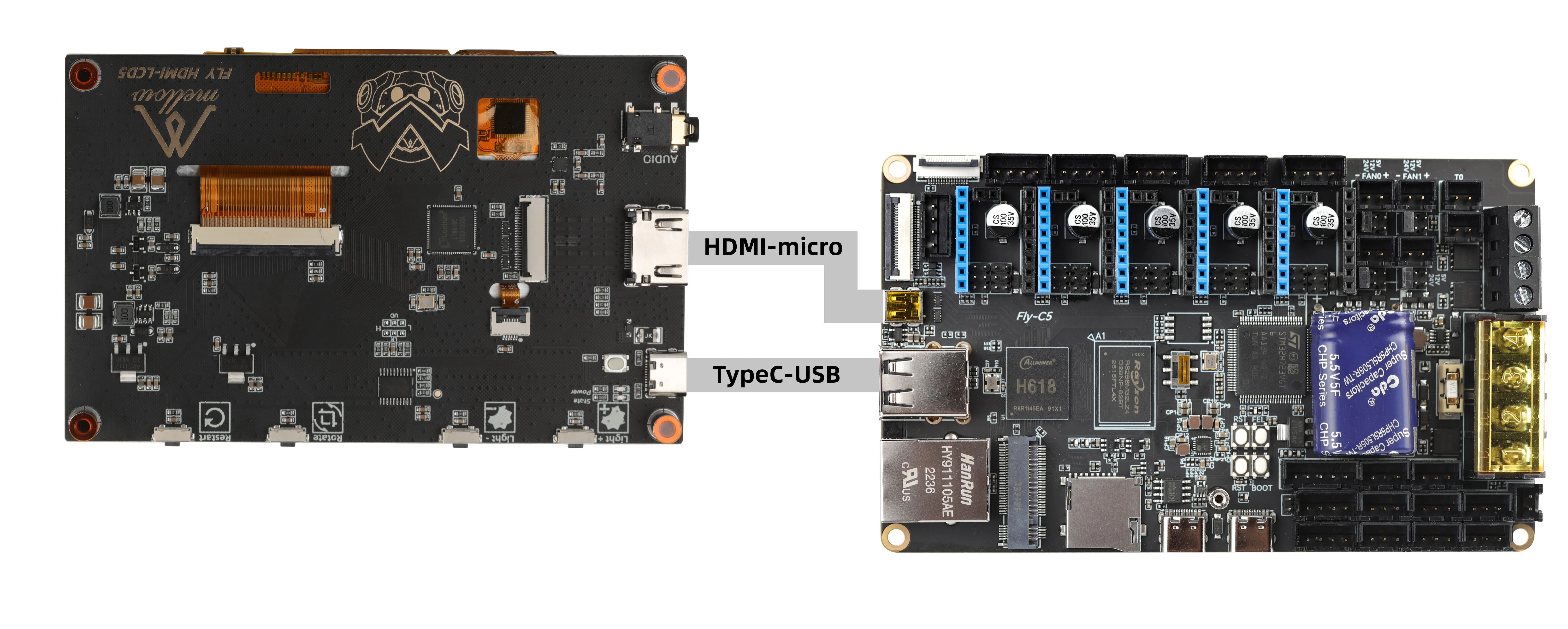

HDMI通常接線

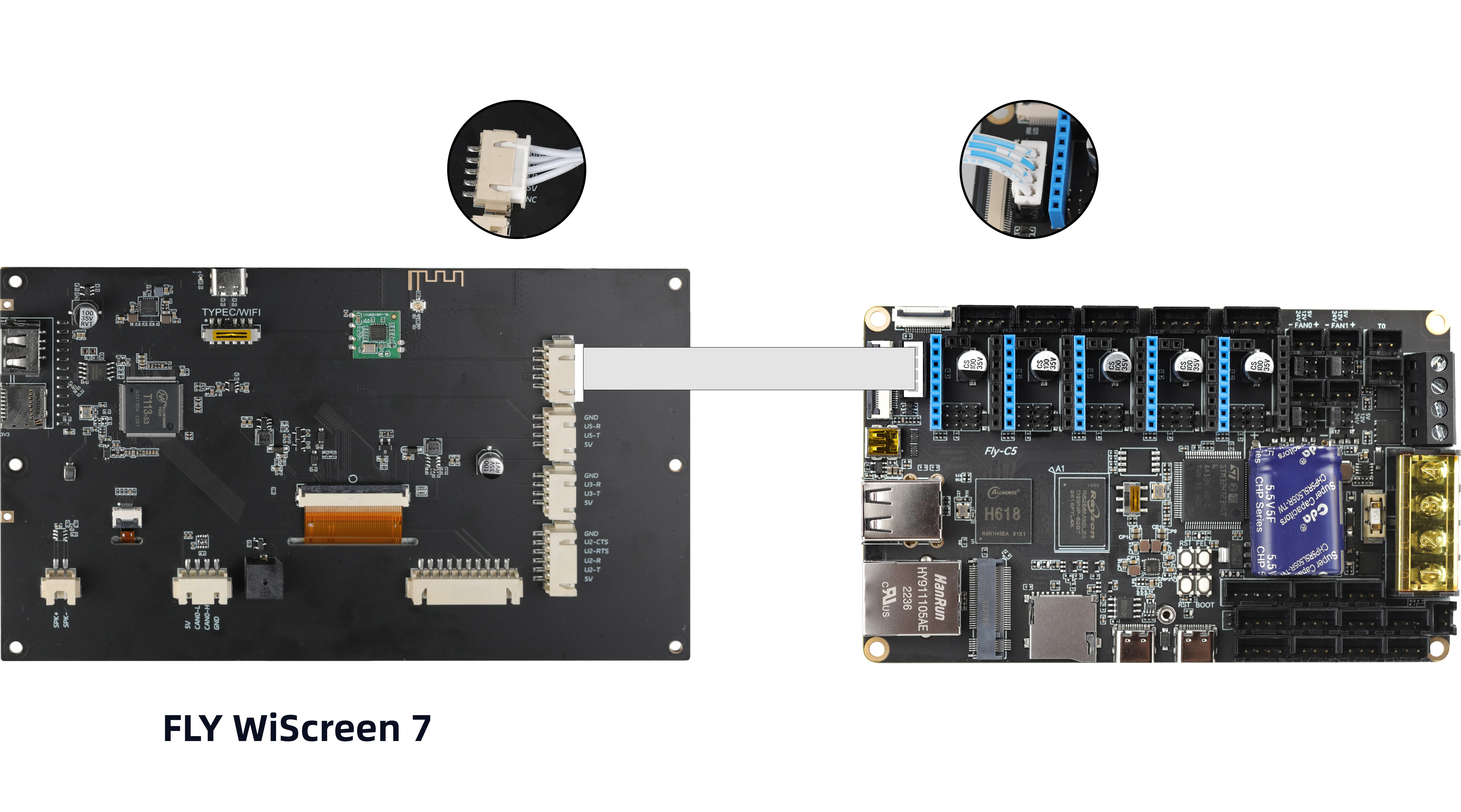

シリアルポートスクリーン接線方法

• スクリーン接線

重要な注意点

注意

• 設定を変更する際はできるだけmainsailまたはfluiddというWebページを使用してください。
• Webページの翻訳を開かないでください。それによりシステムが起動しなくなる可能性があります。
• 設定ファイルには中国語や特殊文字をなるべく入力しないでください。
• 設定ファイルを変更した後は、システムを再起動する必要があります。

危ない

• 設定ファイル中の######### PLEASE DO NOT EDIT THE FOLLOWING #########以下の内容は編集しないでください。

設定ファイルの変更方法

フラッシュ後の設定ファイルの変更

• 最初の起動時にのみ有効な設定項目は、フラッシュ後に専門的なテキストエディタを使用して、挿入可能なドライブFlyOS-Conf内の設定ファイルconfig.txtを開いて変更する必要があります。

システム起動後のオンライン設定変更

• 一般的な設定項目は、システムのWebページの設定画面で変更し、システムを再起動することで有効になります。

  • ブラウザでデバイスのIPアドレスを開きます。例：192.168.1.2/

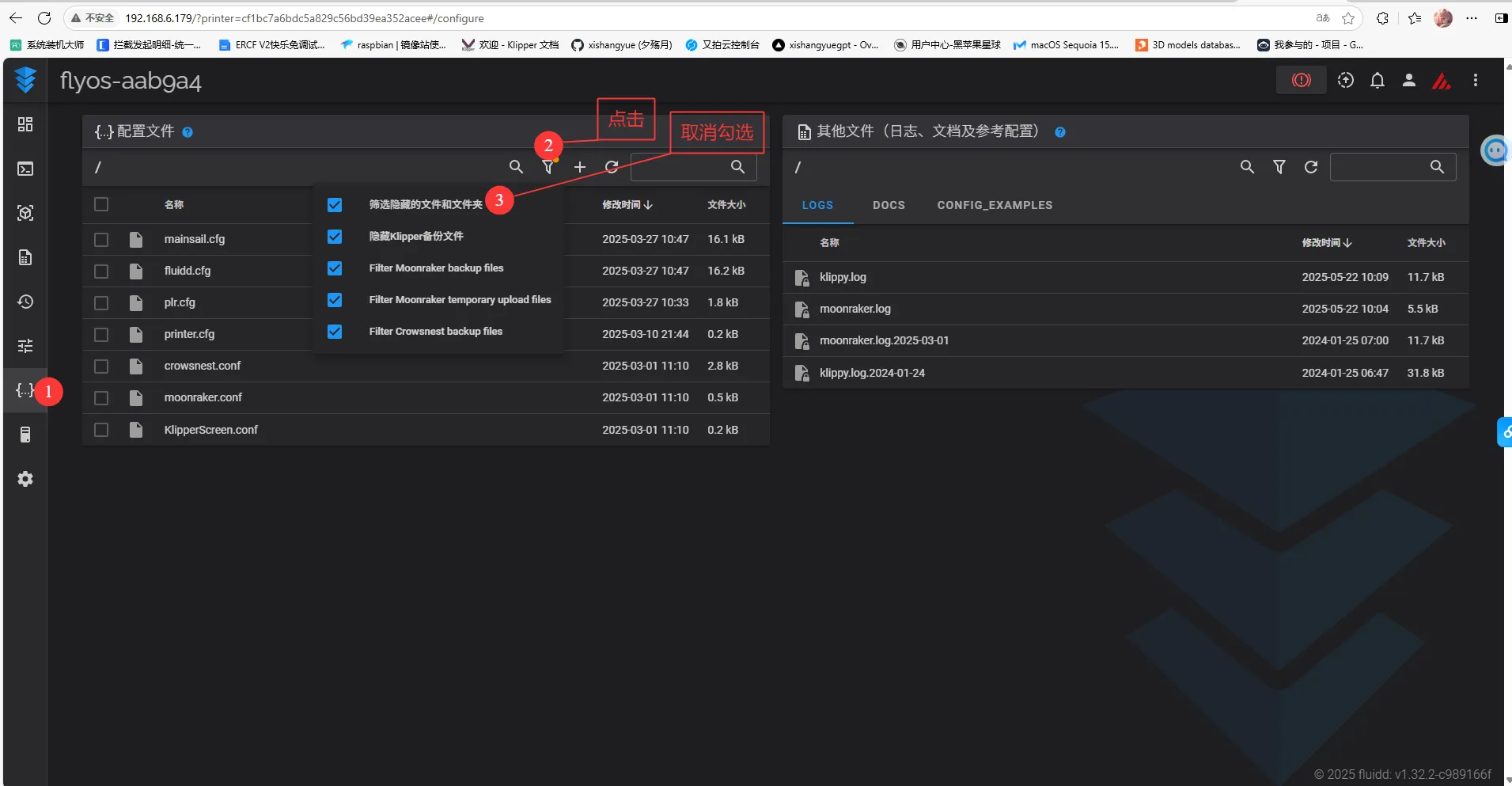

  • fluiddでは図の左側のように「非表示のファイルとフォルダーをフィルター」を解除してください。
  • mainsailでは図の右側のように「隠しファイルを表示」を選択してください。

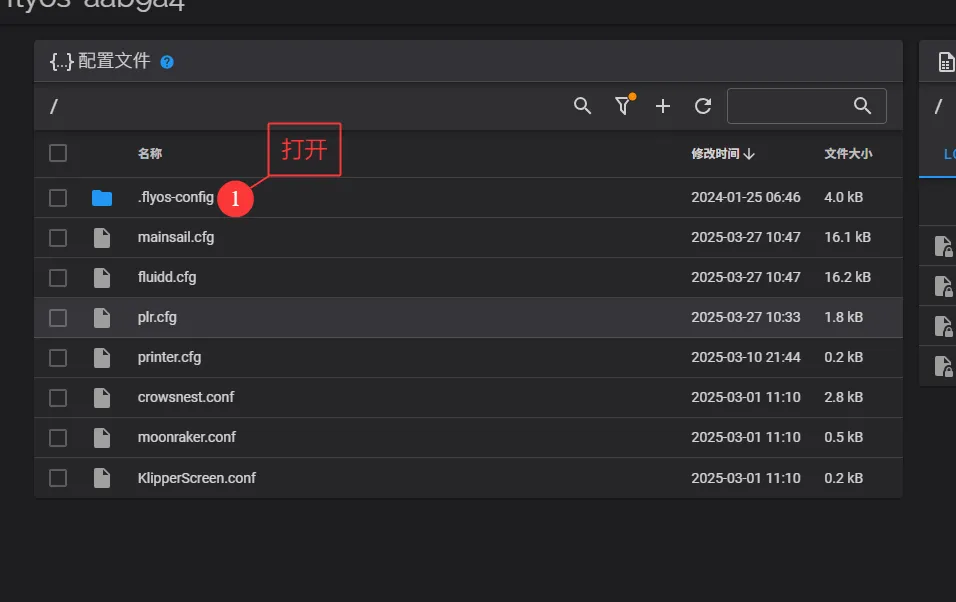

  • このとき.flyos-configフォルダーが表示されます。このフォルダーに入るとsys-config.confファイルがあります。
  • sys-config.confファイルは、挿入可能なドライブFlyOS-Conf内の設定ファイルconfig.txtへのシンボリックリンクです。

  • sys-config.confファイルを開き、変更したい設定項目を変更して「保存」→「閉じる」をしてから再起動してください。

  • 注意：sys-config.confファイルの設定項目の形式はkey=valueであり、key: valueに変更しないでください。
  • 変更して保存した後、システムを再起動すると効果が現れます。

スクリーン設定

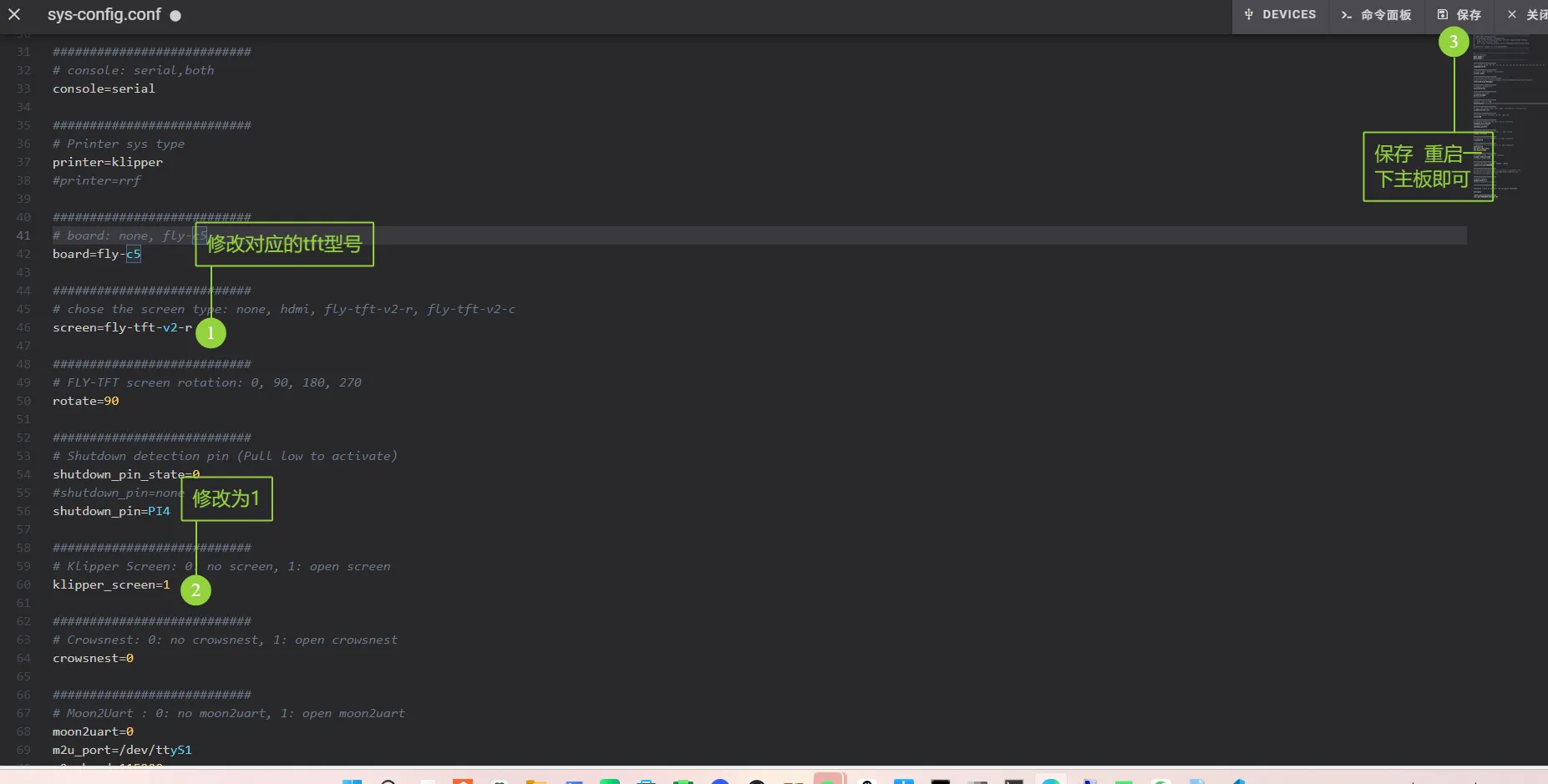

TFT抵抗スクリーン設定方法

• screen=の後にfly-tft-v2-rを指定してください
• klipper_screen=0をklipper_screen=1に変更してください
• 以下は変更後の参考例

screen=fly-tft-v2-r

• および

klipper_screen=1

TFTキャパシタンスクリーン設定方法

• screen=の後にfly-tft-v2-cを指定してください
• klipper_screen=0をklipper_screen=1に変更してください
• 以下は変更後の参考例

screen=fly-tft-v2-c

• および

klipper_screen=1

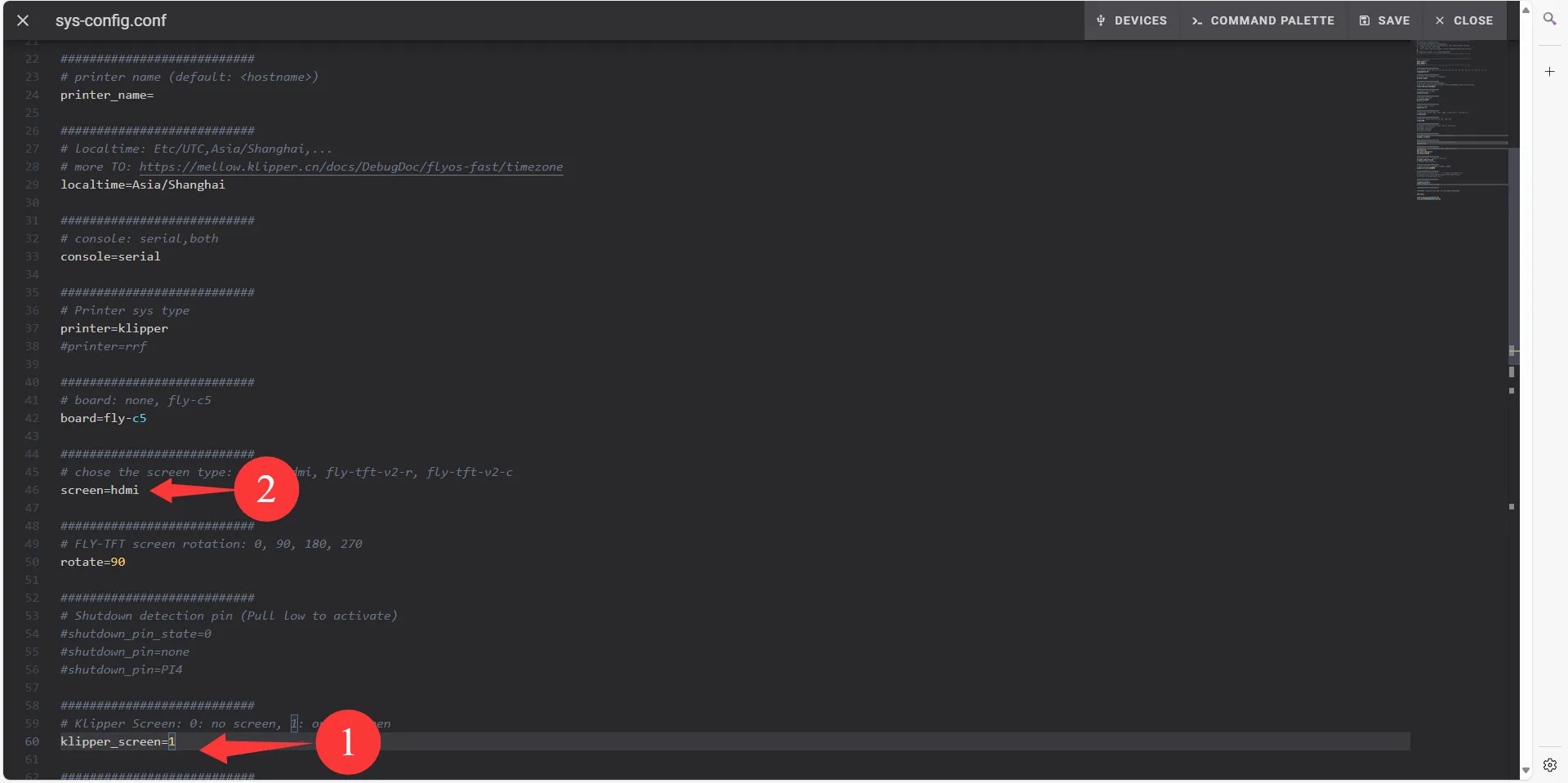

HDMIスクリーン設定方法

• screen=の後にhdmiを指定してください
• klipper_screen=0をklipper_screen=1に変更してください
• 以下は変更後の参考例

screen=hdmi

• および

klipper_screen=1

シリアルポートスクリーン設定方法

• moon2uartの後の0を1に変更してください
• klipper_screen=1をklipper_screen=0に変更してください
• 以下は変更後の参考例

moon2uart=1
